冲压模具 设计题库试卷

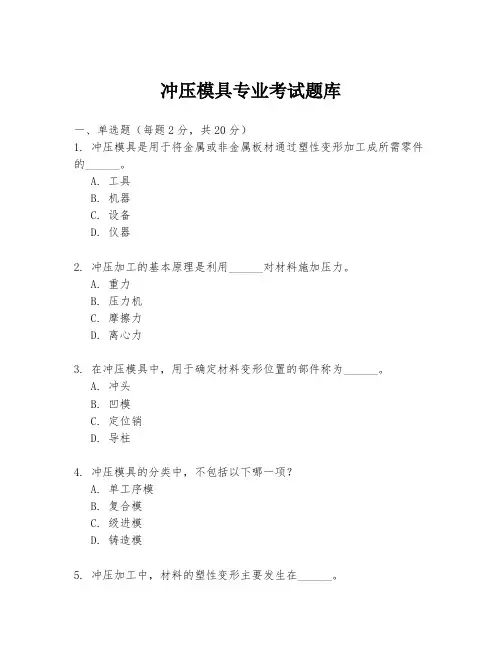

冲压模具专业考试题库一、单选题（每题2分，共20分）1. 冲压模具是用于将金属或非金属板材通过塑性变形加工成所需零件的______。

A. 工具B. 机器C. 设备D. 仪器2. 冲压加工的基本原理是利用______对材料施加压力。

A. 重力B. 压力机C. 摩擦力D. 离心力3. 在冲压模具中，用于确定材料变形位置的部件称为______。

A. 冲头B. 凹模C. 定位销D. 导柱4. 冲压模具的分类中，不包括以下哪一项？A. 单工序模B. 复合模C. 级进模D. 铸造模5. 冲压加工中，材料的塑性变形主要发生在______。

A. 弹性阶段B. 塑性阶段C. 断裂阶段D. 疲劳阶段二、多选题（每题3分，共15分）6. 影响冲压模具寿命的因素包括______。

A. 模具材料B. 模具设计C. 模具制造工艺D. 冲压速度7. 冲压模具设计时需要考虑的工艺参数包括______。

A. 材料的厚度B. 材料的硬度C. 模具的强度D. 冲压力的大小8. 冲压加工中常见的缺陷有______。

A. 起皱B. 拉裂C. 回弹D. 磨损9. 冲压模具的维护和保养措施包括______。

A. 定期清洁B. 定期润滑C. 定期检查磨损D. 定期更换模具10. 冲压模具的制造工艺包括______。

A. 锻造B. 切削C. 焊接D. 热处理三、判断题（每题1分，共10分）11. 冲压模具设计时，不需要考虑模具的强度和刚度。

（）12. 冲压加工中，材料的塑性变形是不可逆的。

（）13. 冲压模具的导柱和导套的作用是引导冲头的直线运动。

（）14. 冲压模具的制造成本通常高于冲压产品的成本。

（）15. 冲压加工可以实现材料的冷加工和热加工。

（）四、简答题（每题5分，共20分）16. 简述冲压模具的基本组成部件及其功能。

17. 描述冲压加工的主要工艺流程。

18. 解释什么是冲压模具的回弹现象，并说明如何减少回弹。

19. 阐述冲压模具设计时需要考虑的主要因素。

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

2．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。

4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。

6．冲裁件的断面分为圆角，光亮，断裂，毛刺四个区域。

7．翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。

10．冷冲压模具是实现冷冲压工艺的一种工艺装备。

11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。

12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低13．压力机的标称压力是指滑块在离下止点前某一特定位置时，滑块上所容许承受的最大作用力。

14．材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε1+ε2+ε3=0 。

15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。

16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。

19．拉深时可能产生的质量问题是起皱和开裂20在室温下，利用安装在压力机上的模具对被冲材料施加一定的压力，使之产生分离和塑性变形，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。

冲压模具设计题库试卷⼀1、落料凹模在上模的叫复合模，⽽落料凹模在下模的叫复合模1、冷冲压⼯序可分为哪两⼤类？它们的主要区别是什么？2、分离⼯序有哪些⼯序形式？试⽤⼯序简图及⾃⼰的语⾔说明其中两种⼯序的主要特征。

3、变形⼯序有哪些⼯序形式？试⽤⼯序简图及⾃⼰的语⾔说明其中两种⼯序的主要特征。

⼆1、提⾼冲裁件尺⼨精度和断⾯质量的有效措施有哪些？2、什么是冲裁件的⼯艺性，分析冲裁件的⼯艺性有何实际意义？3 分析下图所⽰零件（材料：65Mn，料厚为1㎜，未注尺⼨公差为IT12）的冲裁⼯艺性，确定其⼯序性质及组合⽅式，画出冲裁⼯序图。

1、确定冲裁⼯艺⽅案的依据是什么？冲裁⼯艺的⼯序组合⽅式根据什么来确定？2、怎样确定冲裁的⼯艺⽅案？1、搭边值的作⽤是补偿定位误差，保持条料有⼀定的刚度，保证零件质量和送料⽅便（）1、什么叫排样？排样的合理与否对冲裁⼯作有何意义？2、排样的⽅式有哪些？各适合什么场合？3、什么是搭边？对制件的精度及材料利⽤率分别有什么影响？1、普通冲裁件断⾯具有四个明显区域。

判断1、普通冲裁最后分离是塑性剪切分离。

（）1、板料冲裁时，其断⾯特征怎样？影响冲裁件断⾯质量的因素有哪些？2、在设计冲裁模时，确定冲裁合理间隙的原则是什么？3、确定冲裁凸、凹模刃⼝尺⼨的基本原则是什么？1、侧刃常被⽤于模，其作⽤是控制条料进给⽅向上的。

选择1、在连续模中，条料进给⽅向的定位有多种⽅法，当进距较⼩，材料较薄，⽽⽣产率较⾼时，⼀般选⽤定位较合理。

A、挡料销；B、导正销；C、侧刃；D、初始挡料销1、设计定位零件时应注意什么？2、级进模中使⽤定距侧刃有什么优点？怎样设计定距侧刃？3、级进模中使⽤导正销的作⽤是什么？怎样设计导正销？判断1、冲压模使⽤刚性卸料的主要优点是卸料可靠；卸料⼒⼤。

（）2、当采⽤刚性卸料装置和下出件的模具时，其总⼯艺⼒为。

（）3、连接弹压卸料板时，可以选⽤圆柱头普通螺钉。

（）填空1、模具的就是冲压⼒的合⼒的作⽤点，求的⽅法就是求空间平⾏⼒系的合⼒的作⽤点。

冲压工模考试题（含参考答案）一、单选题（共50题，每题1分，共50分）1、滑移线的出现是在A、成形过程中B、成形开始时C、成形结束一瞬间正确答案：A2、主应力状态中，，则金属的塑性越好。

A、压应力的成份越多，数值越大B、拉应力的成份越多，数值越大正确答案：A3、水压试验是用来检测构件连接强度和（）性的。

A、密封B、透水性C、耐压正确答案：A4、以下哪种方法有利于零件的拉延成形A、润滑B、去毛刺C、酸洗D、校平正确答案：A5、零件图绘制时的尺寸及公差标注，比较常用的标注方法是和A、相对标注法，坐标标注法B、基准标注法，坐标标注法C、相对标注法，绝对标注法D、基准标注法，绝对标注法正确答案：B6、利用压边圈对拉深坯料的变形区施加压力，可防止坯料起皱，因此，在保证变形区不起皱的前提下，应尽量选用。

A、大的压料力B、小的压料力C、适中的压料力D、以上都不对正确答案：B7、提高冲压产品的质量和精度，除尽快提高普通冲模的精度和压力机的精度外，还应。

A、增加冲压工作人员的数量B、尽快发展精密冲裁技术C、增长冲压作业时间D、无法判断正确答案：B8、如果在同一管件上有多处需要弯曲，应先弯曲靠近（）的部位，在按顺序弯曲其他部位。

A、三分之一B、管中部C、管端正确答案：C9、无凸缘筒形件拉深时，若冲件h/d 极限h/d，则可一次拉出。

A、大于B、等于C、小于D、以上都不对正确答案：C10、小凸模冲孔的导板模中，凸模与固定板呈配合。

A、间隙B、过渡C、过盈D、以上都不对正确答案：A11、割炬的点火顺序是（）。

A、乙炔阀-混合阀-点火B、混合气阀-乙炔阀-点火C、氧气阀-乙炔阀-点火正确答案：A12、圆盘剪床的主要功能是将宽钢带沿方向剪切成较窄的一定尺寸的窄钢带卷A、宽度C、进料D、长度正确答案：D13、切割结束，割炬的关闭顺序是（）。

A、混合气阀—氧气阀—乙炔阀B、氧气阀—混合气阀—乙炔阀C、氧气阀—乙炔阀—混合气阀D、乙炔阀—混合气阀—氧气阀正确答案：C14、为保证较好的表面质量及厚度均匀，在宽凸缘的多次拉深中，可采用的工艺方法。

冲压与模具考试题及答案一、单项选择题（每题2分，共20分）1. 冲压加工的主要特点是（）。

A. 精度高B. 生产率高C. 材料利用率低D. 劳动强度大答案：B2. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B3. 冲压模具中，用于分离材料的模具称为（）。

A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A4. 在冲压加工中，材料的厚度对（）有重要影响。

A. 材料的强度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：C5. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B6. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B7. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B8. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B9. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B10. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B二、多项选择题（每题3分，共15分）1. 冲压加工的主要特点包括（）。

A. 生产率高B. 材料利用率高C. 精度高D. 劳动强度大答案：A、B、C2. 冲压模具的主要类型包括（）。

A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A、B、C、D3. 冲压加工中，影响材料塑性变形的因素包括（）。

A. 材料的厚度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：A、C、D4. 冲压加工中，影响材料塑性变形的因素包括（）。

冲压工艺及模具设计考试试题一、选择题1.冲压工艺的根本原理是〔〕– A. 杰克原理– B. 维尔斯定律– C. 帕斯卡原理– D. 阿基米德原理2.冲压工艺中常用的材料是〔〕– A. 木材– B. 塑料– C. 金属– D. 纺织品3.以下哪一项不属于冲压工艺的主要特点〔〕– A. 生产效率高– B. 适用于小批量生产– C. 建模时间长– D. 加工精度高4.冲压模具在设计中，应注意以下哪一项〔〕– A. 模具材料的选择– B. 模具结构的合理性– C. 模具的加工工艺– D. 所有选项都正确5.以以下图所示的模具属于〔〕模具图片– A. 剪切模– B. 冲孔模– C. 弯曲模– D. 压铸模二、判断题1.冲压工艺是一种无损加工方法。

〔〕2.冲床是冲压工艺中常用的加工设备之一。

〔〕3.冲压模具的主要功能是通过冲击力对金属材料进行形状的变化。

〔〕4.冲压工艺中的模具设计可以直接影响产品的外观和质量。

〔〕5.冲压工艺主要适用于大批量生产，不适用于小批量或单件生产。

〔〕三、简答题1.请简要介绍冲压工艺的主要步骤。

2.冲压模具的常用材料有哪些？请分别列举其特点。

3.冲压工艺中的模具结构有哪些常见形式？请举例说明。

4.冲压工艺在汽车制造中的应用有哪些？5.冲压工艺在电子产品制造中的应用有哪些？四、综合题请以某个具体的产品为例，结合冲压工艺和模具设计知识，详细描述该产品的冲压加工过程，并分析该产品冲压工艺中可能存在的难点和解决方法。

注意：本文档为Markdown文本格式，请在支持Markdown格式的编辑器中查看。

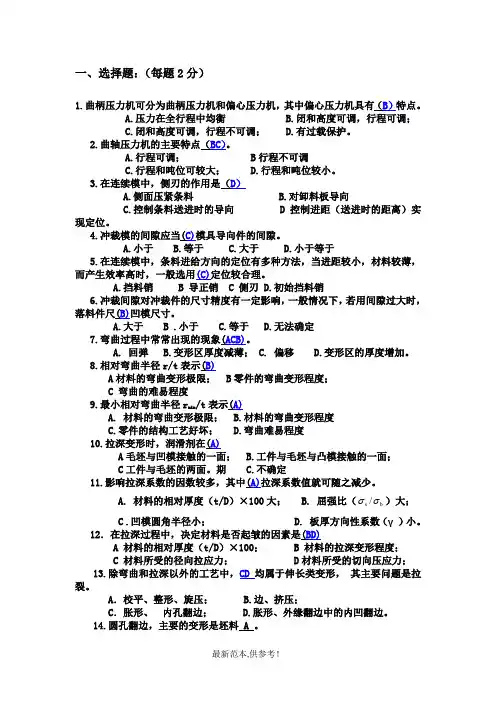

一、选择题：（每题2分）1.曲柄压力机可分为曲柄压力机和偏心压力机，其中偏心压力机具有（B ）特点。

A.压力在全行程中均衡B.闭和高度可调，行程可调；C.闭和高度可调，行程不可调；D.有过载保护。

2.曲轴压力机的主要特点（BC ）。

A.行程可调； B 行程不可调C.行程和吨位可较大；D.行程和吨位较小。

3.在连续模中，侧刃的作用是（D ）A.侧面压紧条料B.对卸料板导向C.控制条料送进时的导向 D 控制进距（送进时的距离）实现定位。

4.冲裁模的间隙应当(C)模具导向件的间隙。

A.小于B.等于C.大于D.小于等于5.在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而产生效率高时，一般选用(C)定位较合理。

A.挡料销 B 导正销 C 侧刃 D.初始挡料销6.冲裁间隙对冲裁件的尺寸精度有一定影响，一般情况下，若用间隙过大时，落料件尺(B)凹模尺寸。

A.大于 B .小于 C.等于 D.无法确定7.弯曲过程中常常出现的现象(ACB)。

A. 回弹B.变形区厚度减薄；C. 偏移D.变形区的厚度增加。

8.相对弯曲半径r/t 表示(B)A 材料的弯曲变形极限；B 零件的弯曲变形程度；C 弯曲的难易程度9.最小相对弯曲半径r min /t 表示(A)A. 材料的弯曲变形极限；B.材料的弯曲变形程度C.零件的结构工艺好坏；D.弯曲难易程度10.拉深变形时，润滑剂在(A)A 毛坯与凹模接触的一面； B.工件与毛坯与凸模接触的一面；C 工件与毛坯的两面。

期 C.不确定11.影响拉深系数的因数较多，其中(A)拉深系数值就可随之减少。

A. 材料的相对厚度（t/D ）×100大；B. 屈强比（b s σσ/）大；C .凹模圆角半径小； D. 板厚方向性系数（γ）小。

12．在拉深过程中，决定材料是否起皱的因素是(BD)A 材料的相对厚度（t/D ）×100；B 材料的拉深变形程度；C 材料所受的径向拉应力；D 材料所受的切向压应力；13.除弯曲和拉深以外的工艺中，CD 均属于伸长类变形， 其主要问题是拉裂。

冲压工模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、设计带有导板和导柱的复合导向模具时，导板和导柱的关系是。

A、导板先导入B、导板和导柱同时导入C、导柱先导入正确答案：A2、将工件固定，使其在装配过程中保持位置不变的操作，称为（）A、夹紧B、定位C、支撑正确答案：A3、以下不属于分离工序的是A、冲孔B、落料C、翻边D、切边正确答案：C4、径向积压又称横向挤压，及积压时，金属流动方向与凸缘运动方向。

A、平行B、垂直C、相交正确答案：B5、扣合包边的常见缺陷包括。

A、折叠B、毛刺C、爆边D、划伤正确答案：C6、碳的质量分数不大于0.25%的钢称为。

A、铸铁B、高碳钢C、中碳钢D、低碳钢正确答案：D7、螺纹连接应根据使用要求确定拧紧力矩或。

A、摩擦力B、预紧力C、螺纹材料D、摩擦力矩正确答案：B8、送料方向不仅影响工人操作的安全性和方便性，而且还影响定位的可靠性。

确定送料方向时，下面说法正确的是：A、工序件有大、小头的，一般是拿住大头往前送B、工序件一面是平直、一面带曲线的，一般是拿住平直面往前送C、工序件一面浅一面深的，一般是拿住深的一面往前送D、以上都是正确答案：D9、大型模具或上模座中开有推板孔的中、小型模具应选用模柄。

A、旋入式B、带凸缘式C、压入式D、以上都不对正确答案：B10、高碳钢硬度很高，耐磨性好，但塑性很差，（），不易加工。

A、不宜焊接B、强度高C、脆性大正确答案：A11、用于高速压力机的冲压材料是。

A、板料B、条料C、卷料D、以上都不对正确答案：C12、弯曲时，材料在不发生破坏的情况下，所能弯曲的最小半径，称为（）弯曲半径。

A、最小B、最大C、一般D、A、B、C都对正确答案：A13、圆柱的圆度误差一般是反映在（）变动上。

A、半径B、直径C、圆度正确答案：B14、矫正过程中，每加热一个点后应立即（）加热点。

A、弯曲B、捶打C、切割正确答案：B15、卷边缘可分为夹丝卷边、（）、单叠边、双叠边四种。

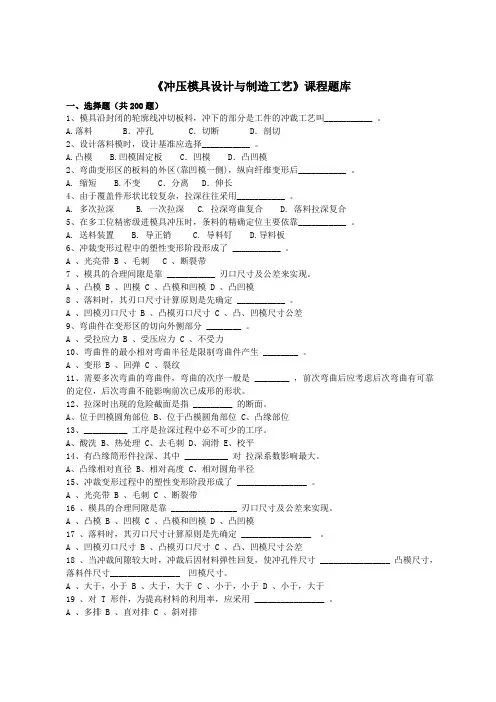

《冲压模具设计与制造工艺》课程题库一、选择题（共200题）1、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫___________ 。

A.落料 B．冲孔 C．切断 D．剖切2、设计落料模时，设计基准应选择___________ 。

A.凸模B.凹模固定板 C．凹模 D．凸凹模2、弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后___________ 。

A. 缩短B.不变 C．分离 D．伸长4、由于覆盖件形状比较复杂，拉深往往采用___________ 。

A. 多次拉深B. 一次拉深C. 拉深弯曲复合D. 落料拉深复合5、在多工位精密级进模具冲压时，条料的精确定位主要依靠___________ 。

A. 送料装置B. 导正销C. 导料钉D.导料板6、冲裁变形过程中的塑性变形阶段形成了 ___________ 。

A 、光亮带B 、毛刺C 、断裂带7 、模具的合理间隙是靠 ___________ 刃口尺寸及公差来实现。

A 、凸模B 、凹模C 、凸模和凹模D 、凸凹模8 、落料时，其刃口尺寸计算原则是先确定 ___________ 。

A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差9、弯曲件在变形区的切向外侧部分 ________ 。

A 、受拉应力B 、受压应力C 、不受力10、弯曲件的最小相对弯曲半径是限制弯曲件产生 ________ 。

A 、变形B 、回弹C 、裂纹11、需要多次弯曲的弯曲件，弯曲的次序一般是 ________ ，前次弯曲后应考虑后次弯曲有可靠的定位，后次弯曲不能影响前次已成形的形状。

12、拉深时出现的危险截面是指 _________ 的断面。

A、位于凹模圆角部位B、位于凸模圆角部位C、凸缘部位13、__________ 工序是拉深过程中必不可少的工序。

A、酸洗B、热处理C、去毛刺D、润滑E、校平14、有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大。

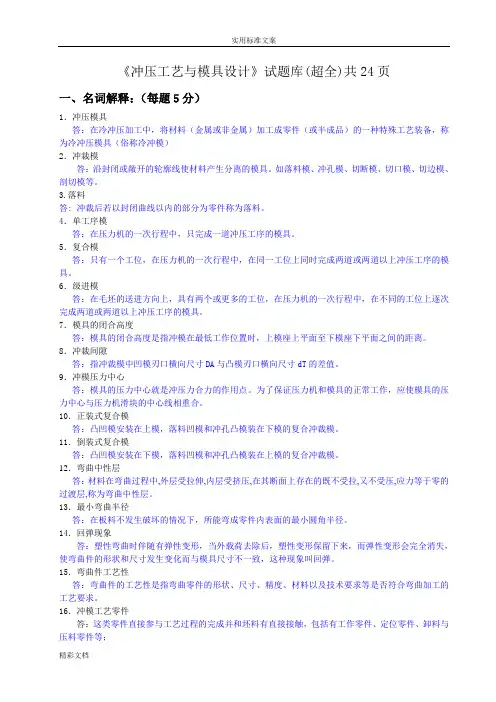

《冲压工艺与模具设计》试题库(超全)共24页一、名词解释：（每题5分）1．冲压模具答：在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）2．冲裁模答：沿封闭或敞开的轮廓线使材料产生分离的模具。

如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

3.落料答:冲裁后若以封闭曲线以内的部分为零件称为落料。

4．单工序模答：在压力机的一次行程中，只完成一道冲压工序的模具。

5．复合模答：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

6．级进模答：在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

7．模具的闭合高度答：模具的闭合高度是指冲模在最低工作位置时，上模座上平面至下模座下平面之间的距离。

8．冲裁间隙答：指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值。

9．冲模压力中心答：模具的压力中心就是冲压力合力的作用点。

为了保证压力机和模具的正常工作，应使模具的压力中心与压力机滑块的中心线相重合。

10．正装式复合模答：凸凹模安装在上模，落料凹模和冲孔凸模装在下模的复合冲裁模。

11．倒装式复合模答：凸凹模安装在下模，落料凹模和冲孔凸模装在上模的复合冲裁模。

12．弯曲中性层答：材料在弯曲过程中,外层受拉伸,内层受挤压,在其断面上存在的既不受拉,又不受压,应力等于零的过渡层,称为弯曲中性层。

13．最小弯曲半径答：在板料不发生破坏的情况下，所能弯成零件内表面的最小圆角半径。

14．回弹现象答：塑性弯曲时伴随有弹性变形，当外载荷去除后，塑性变形保留下来，而弹性变形会完全消失，使弯曲件的形状和尺寸发生变化而与模具尺寸不一致，这种现象叫回弹。

15．弯曲件工艺性答：弯曲件的工艺性是指弯曲零件的形状、尺寸、精度、材料以及技术要求等是否符合弯曲加工的工艺要求。

16．冲模工艺零件答：这类零件直接参与工艺过程的完成并和坯料有直接接触，包括有工作零件、定位零件、卸料与压料零件等；17．结构零件答：这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等。

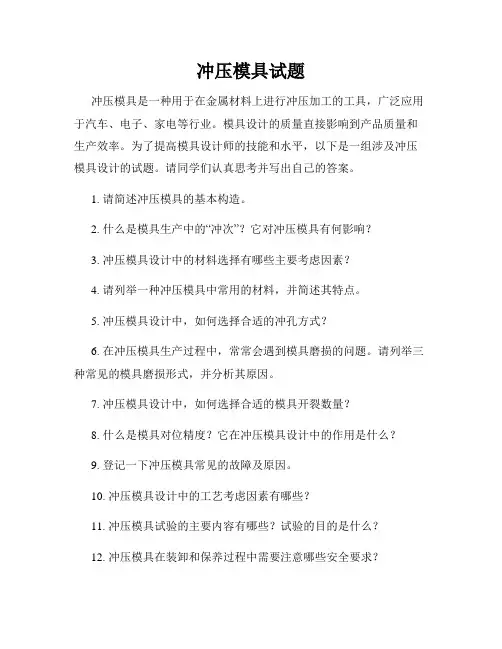

冲压模具试题
冲压模具是一种用于在金属材料上进行冲压加工的工具，广泛应用于汽车、电子、家电等行业。

模具设计的质量直接影响到产品质量和生产效率。

为了提高模具设计师的技能和水平，以下是一组涉及冲压模具设计的试题。

请同学们认真思考并写出自己的答案。

1. 请简述冲压模具的基本构造。

2. 什么是模具生产中的“冲次”？它对冲压模具有何影响？
3. 冲压模具设计中的材料选择有哪些主要考虑因素？
4. 请列举一种冲压模具中常用的材料，并简述其特点。

5. 冲压模具设计中，如何选择合适的冲孔方式？
6. 在冲压模具生产过程中，常常会遇到模具磨损的问题。

请列举三种常见的模具磨损形式，并分析其原因。

7. 冲压模具设计中，如何选择合适的模具开裂数量？
8. 什么是模具对位精度？它在冲压模具设计中的作用是什么？
9. 登记一下冲压模具常见的故障及原因。

10. 冲压模具设计中的工艺考虑因素有哪些？
11. 冲压模具试验的主要内容有哪些？试验的目的是什么？
12. 冲压模具在装卸和保养过程中需要注意哪些安全要求？
以上是冲压模具试题，希望同学们能够认真思考并写出自己的答案。

冲压模具设计是一个细致繁复的工作，需要设计师具备扎实的专业知
识和丰富的经验。

通过不断学习和实践，我们相信每个人都能不断提
升自己的设计水平，为企业创造更大的价值。

加油！。

冲压工艺与模具设计试卷+答案1．在冲压工艺中，有时也采用加热成形方法，加热的目的是（），增加材料在一次成型中所能达到的变形程度；（）提高工件的成形准确度。

2．材料对各种冲压加工方法的适应能力称为材料的（）。

3．冲裁件的切断面由（）、（）、（）、（）四个部分组成。

4．当间隙值较大时，冲裁后因材料的弹性回复使（）凹模尺寸；冲孔件的孔径( )。

5．凸、凹模分开制造时，它们的制造公差应符合( )的条件。

6．按工序组合程度分，冲裁模可分为 ( )、( ) 和( )等几种。

7．对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用（）。

8．、材料的塑性（），塑性变形的稳定性越强，许可的最小弯曲半径就（）。

9．在弯曲工艺方面，减小回弹最适当的措施是（）。

10．拉深件的壁厚（）。

下部壁厚略有（），上部却有所（）。

1．拉深后坯料的径向尺寸 _____ _____ ，切向尺寸 ___ _ ______ 。

A、增大减小B、增大增大C、减小增大D、减小减小 2．有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大。

A、凸缘相对直径B、相对高度C、相对圆角半径3．为保证弯曲可靠进行，二次弯曲间应采用 ____ ____ 处理。

A 、淬火B 、回火C 、退火 D、正火4、弯曲件为 ____ ____ ，无需考虑设计凸、凹模的间隙。

A 、π形B 、 V 形C 、 U 形 D、桶形5、能进行三个方向送料，操作方便的模架结构是 _________ 。

A 、对角导柱模架 B 、后侧导柱模架 C 、中间导柱模架 D、四导柱导架 6、凸模与凸模固定板之间采用 ____ 配合，装配后将凸模端面与固定板一起磨平。

A 、 H7/h6B 、 H7/r6C 、 H7/m6 D、M7/h67、侧刃与导正销共同使用时，侧刃的长度应 __________ 步距。

A 、? B 、?C 、＞D 、＜8、对步距要求高的级进模，采用 ___________ 的定位方法。

冲压工习题库（含参考答案）一、单选题（共54题，每题1分，共54分）1.连续冲裁排样时，切断工序必须安排在工位。

A、最后B、中间C、第二个D、第一个正确答案：A2.使用钻床不允许戴手套，使用冲床应（）操作。

A、不戴手套B、戴手套C、戴专用保护手套D、任意正确答案：B3.一般情况下，当模具部件超过时，均应布置起吊螺纹孔或其他起吊机构A、5KGB、15KGC、10KG正确答案：B4.滑块行程是指滑块从上止点运动到下止点所经过的距离，其值为曲柄半径的倍。

A、4.0B、2.0C、8.0D、1.0正确答案：B5.弹性卸料装置除起卸料作用外，还有的作用。

A、压料作用B、卸料力大C、加工方便D、平直度低正确答案：D6.冲压时，材料在弯曲过程中，外层受，内层受。

A、挤压，拉深B、拉伸，拉伸C、挤压，挤压D、拉伸，挤压正确答案：D7.压力机上常用的各类润滑剂应具有的性质不包括A、能形成有一定强度而不破裂的油膜层，用以担负相当压力B、不会损失润滑表面C、能很均匀地附着在润滑表面D、不能很轻易的清洗干净正确答案：D8.HT200牌号中的200表示强度为200N/m㎡。

A、最低抗压B、最低抗弯C、最低抗拉D、最高抗拉正确答案：C9.在冲压加工中，维修落料模时，其刃口尺寸计算原则是先确定。

A、凹模刃口尺寸B、凸模刃口尺寸C、凸、凹模尺寸公差D、以上都不对正确答案：A10.翻边属于冲压工艺中的工序A、弯曲B、分离C、整形D、成形正确答案：D11.（）是防止手工弯管管子断面变形的方法。

A、灌沙B、加热C、划线正确答案：A12.常用的有色金属是（）。

A、合金结构钢B、特殊用途钢C、铜合金、铝合金、钛合金D、合金工具钢正确答案：C13.在矫正结构件变形时，由于受条件的限制，采用较多的矫正方法是（）。

A、全加热矫正B、火焰矫正C、机械矫正正确答案：B14.是在覆盖件冲压工艺确定后，把各工艺设计汇总绘制在同一工程图上，作为模具设计审定各工序模具时的指导性文件A、工艺数学模型B、D/L图C、模具3D图D、工艺流程图正确答案：B15.普通螺纹的代号为（）。

冲压工艺与模具设计题库一、选择题15分1．下列设备中不属于冲压设备的有（）。

A、曲柄压力机；B、油压机；C、摩擦压力机；D、空气锤；2．下列工序中不属于冲裁工序的有（）。

A、切断；B、整形；C、冲槽；D、剖切；E、凿切；F、切边；G、切舌；H、切开3．下列工序中不属于成形工序的有（）。

A、弯曲；B、拉深；C、翻边；D、胀形；E、切舌；F、缩口；G、起伏；H、整形4．下列材料中不能用于制造凸模和凹模的有（）。

A、Cr12；B、Q235；C、高速钢；D、硬质合金；5．下列特点中（）不是复合冲裁模的特点。

A、结构复杂；B、制品精度高；C、生产效率高；D、模具外形大6．下列特点中（）不是冲裁级进模的特点。

A、结构复杂；B、节省模具材料；C、生产效率高；D、模具外形大7．排样图上除（）外，其它都应注明。

A、卷料长度；B、宽度及偏差；C、搭边值；D、步距8．冲裁时冲床公称压力通常应大于所需冲压力（）。

A、10%；B、30%；C、100%；D、120%9．冲裁模镶拼时应注意将凸模拼缝和凹模的拼缝（），避免产生冲裁毛刺。

A、不必错开；B、错开3~5 mm；C、错开20 mm；D、错开20 mm以上10．圆弧与直边组成的凹模或凸模镶拼时，圆弧单独做成一块，拼接线应在离圆弧与直线的切点（）的直线处。

A、5mm；B、20mm；C、50mm；D、0.5mm11．定位板定位的间隙取( )，定位面带3~5°的斜度，直边高h取2~3mm。

A、0 mm；B、0.10mm；C、0.50mm；D、1.0mm12. 弹性卸料板在自由状态下应高出凸模刃口面( )。

A、0.5~1.0 mm；B、2mm；C、2.50mm；D、3mm13. 弯曲直边高小于（）时，应先压槽后弯曲，或增加弯边高度，弯曲后再将其切掉。

A、2倍料厚；B、5倍料厚；C、8倍料厚；D、10倍料厚14. 需多次弯曲的零件（）；前次弯曲应考虑后次弯曲有可靠的定位，后次弯曲不能影响前次已成形的形状。

冲压模具设计技术试题库目录一、判断题 (1)二、填空题 (4)三、选择题 (8)四、问答题 (16)五、计算题 (19)一、判断题1．对于落料件，决定与孔类零件配合性质的是它的最大尺寸。

即落料尺寸=凸模尺寸。

( ) 2．冲压模模架是由上、下模座、模柄及导向装置组成，一般为标准件。

（）3．首次拉深模是把坯料拉压成外形更小而厚度没有明显变化的空心体模具。

（）4．决定圆筒件是否拉断的主要因素是毛坯凸缘处的阻力和筒壁的承载能力。

（）5．模具的安装一般先装下模，后装上模。

（）6．对于精度要求高，生产批量较大的冲裁件，多采用有导板的冲裁模。

（）7．.正应力用σ表示，切应力用τ表示。

（）8．在冲压生产中，利用模具强迫平板毛坯局部凸起变形和强迫空心件或管装件沿径向向外扩张的成形工序统称挤压。

（）9．冲裁凸、凹模的工作端部要求有光滑的圆角。

（）10．弯曲可能是成形工序也可能是分离工序。

（）11．对于落料件，决定与孔类零件配合性质的是它的最大尺寸。

即落料尺寸=凸模尺寸。

（）件。

（）13．首次拉深模是把坯料拉压成外形更小而厚度没有明显变化的空心体模具。

（）14．胀形过程中不会产生失稳起皱现象，而且在胀形充分时工件表面很光滑。

（）15．弯曲件的形状可以任意安排，但弯曲半径应该尽量左右一致，以保证板料不会因摩擦阻力不均而产生滑动，造成工件偏移。

（）16．拉深系数是拉深变形程度的标志，拉深系数过大，拉深变形程度大，拉深次数增加，成本提高；拉深系数过小，拉深变形程度过小，拉深可能无法进行。

（）17．由于冲裁过程中材料产生一定的弹性变形，冲裁件产生“回弹”现象，使冲裁件的尺寸与凸模和凹模尺寸不符，从而影响其精度。

（）18．无压边装置的首次拉深模结构简单，制造方便，由于拉深凸模要深入凹模，所以该模具只适用与深拉深。

（）19．冲裁凸、凹模的工作端部要求有光滑的圆角。

（）20．.塑性和变形抗力是两个不同的概念。

前者反映塑性变形的难易程度，后者反映材料塑性变形的能力。

冲压模具专业考试题及答案一、单项选择题（每题2分，共20分）1. 冲压模具的基本组成部分不包括以下哪一项？A. 工作部分B. 定位部分C. 送料部分D. 动力部分答案：D2. 在冲压加工中，材料的塑性变形主要发生在哪个阶段？A. 弹性变形阶段B. 塑性变形阶段C. 加硬阶段D. 断裂阶段答案：B3. 下列哪项不是冲压模具设计时需要考虑的因素？A. 材料的力学性能B. 模具的使用寿命C. 模具的成本D. 模具的颜色答案：D4. 冲压加工中，用于保证材料在模具工作过程中不移动的装置称为？A. 定位装置B. 送料装置C. 卸料装置D. 压边装置答案：A5. 在冲压模具中，用于将材料分离的工序称为？A. 弯曲B. 拉伸C. 冲裁D. 翻边答案：C6. 冷冲压加工通常适用于哪种材料？A. 脆性材料B. 高熔点材料C. 高韧性材料D. 低熔点材料答案：C7. 下列哪项不是冲压模具的分类？A. 简单模具B. 复合模具C. 级进模具D. 塑料模具答案：D8. 冲压模具的导向方式不包括以下哪一项？A. 导柱导向B. 导板导向C. 导轨导向D. 导套导向答案：B9. 在冲压模具中，用于控制材料流动的装置通常称为？A. 定位装置B. 压边装置C. 卸料装置D. 导料装置答案：B10. 冲压模具的闭合高度通常由哪部分决定？A. 工作部分B. 送料部分C. 卸料部分D. 安全部分答案：A二、多项选择题（每题3分，共15分）11. 冲压模具在使用过程中可能出现的问题包括哪些？A. 磨损B. 断裂C. 腐蚀D. 变形答案：A, B, D12. 下列哪些因素会影响冲压模具的使用寿命？A. 模具材料的硬度B. 模具的制造精度C. 模具的使用频率D. 模具的颜色答案：A, B, C13. 冲压模具设计时需要考虑的力学性能包括？A. 弹性模量B. 屈服强度C. 抗拉强度D. 断裂韧性答案：A, B, C, D14. 冲压加工中，材料的塑性变形可以通过哪些方式实现？A. 拉伸B. 压缩C. 弯曲D. 剪切答案：A, B, C, D15. 冲压模具的导向方式中，哪些可以提高模具的精度？A. 导柱导向B. 导板导向C. 导轨导向D. 导套导向答案：A, C三、判断题（每题1分，共10分）16. 冲压模具的闭合高度越大，其冲压力也越大。

冲压工考试题与参考答案一、单选题（共50题，每题1分，共50分）1、冲模中的卸料装置通常有和A、塑性卸料装置，柔性卸料装置B、刚性卸料装置，柔性卸料装置C、刚性卸料装置，弹性卸料装置D、塑性卸料装置，弹性卸料装置正确答案：C2、以下选项是解决拉延开裂措施的是。

A、减小压料力B、抛光模具型面C、减小凸凹模间隙D、增大坯料尺寸正确答案：B3、由于凹凸模间隙的存在，冲孔件的小端尺寸等于尺寸。

A、凹模B、上模C、凸模D、下模正确答案：C4、某零件上有一个Ø8孔，公差带为 0~0.5mm，下列那个冲头适合冲孔。

A、Φ8.5B、Φ8.2C、Φ8.0正确答案：B5、冲裁间隙过大，可致使制件光亮带，塌角（圆角带）与断裂带，制件毛刺。

A、减小；增大；增高B、增大；减小；增高C、增大；增大；减小D、减小；减小；减小正确答案：A6、麻花钻头修磨横刃时，钻头切割部分的角度应符合要求：两条主切削刃要（）顶角应被钻头的中心线平分。

A、平行B、成任意角度C、不等长D、等长正确答案：D7、当弯曲线平行于纤维组织方向时，必须采用的最小相对弯曲半径A、相同B、较大C、较小D、任意正确答案：B8、划线时，划线基准应与（）尽量一致。

A、模具基准B、制造基准C、加工基准D、设计基准正确答案：D9、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为。

A、推料力B、顶件力C、压料力D、卸料力正确答案：A10、在零件的拉深实验中出现‘突耳’现象，主要是由以下什么原因引起的A、板料的各向异性B、板料的硬化指数C、板料存在厚向异性系数正确答案：A11、螺纹连接力矩可通过（）控制。

A、感觉B、观察C、力矩扳手D、任意正确答案：C12、连续冲裁排样时，切断工序必须安排在工位。

A、中间B、最后C、第二个D、第一个正确答案：B13、通常情况下，拉延模的压料面间隙模具的型面间隙。

A、大于B、大于等于C、等于D、小于正确答案：D14、压力机上常用的各类润滑剂应具有的性质不包括A、能形成有一定强度而不破裂的油膜层，用以担负相当压力B、不会损失润滑表面C、能很均匀地附着在润滑表面D、不能很轻易的清洗干净正确答案：D15、汽车覆盖件导柱导向时，间隙配合为A、H8/h7B、H7/h6C、H7/m6D、H6/h5正确答案：B16、划线时，划线基准应与尽量一致。

选择题在冲压模具设计中，以下哪项是确定模具结构尺寸的重要依据？A. 冲压件的材料厚度B. 冲压件的生产批量C. 冲压设备的型号与规格（正确答案）D. 冲压件的表面粗糙度要求关于冲压模具的凸模和凹模，下列说法正确的是？A. 凸模通常固定在下模座上B. 凹模的刃口尺寸应略大于凸模（正确答案）C. 凸模和凹模的间隙越大越好D. 凹模通常不参与冲压件的成形过程在设计冲压模具时，以下哪项不是必须考虑的因素？A. 冲压件的形状和尺寸B. 冲压材料的力学性能C. 冲压件的生产效率D. 冲压件的包装方式（正确答案）在冲压模具中，导柱和导套的主要作用是？A. 增加模具的重量B. 提高冲压件的精度（正确答案）C. 减少模具的制造成本D. 加快冲压速度关于冲压模具的卸料装置，下列说法错误的是？A. 卸料装置可以帮助冲压件从模具中顺利脱出B. 卸料装置通常设置在模具的下模部分C. 卸料装置的类型和结构取决于冲压件的形状和尺寸D. 所有的冲压模具都必须设置卸料装置（正确答案）在冲压模具设计中，以下哪项不是模具工作部分常用的材料？A. 高速钢B. 硬质合金C. 碳素工具钢D. 不锈钢（正确答案）关于冲压模具的定位装置，下列说法正确的是？A. 定位装置可以确保冲压件在模具中的正确位置（正确答案）B. 定位装置通常设置在模具的上模部分C. 定位装置会增加模具的制造成本，因此应尽量减少使用D. 定位装置只适用于大型冲压件在冲压模具设计中，以下哪项是确定冲压方向的主要依据？A. 冲压件的材料性质B. 冲压件的生产周期C. 冲压件的结构特点和成形要求（正确答案）D. 冲压设备的功率大小关于冲压模具的模架，下列说法错误的是？A. 模架是冲压模具的基础部分B. 模架的类型和规格应根据冲压件的大小和形状来选择C. 模架可以随意更换，不影响模具的精度和寿命D. 模架应具有良好的刚性和稳定性，以确保模具的精度（正确答案：C）。

冲压模具设计基础题库一、填空题1．在冲压工艺中，有时也采用加热成形方法，加热的目的是（），增加材料在一次成型中所能达到的变形程度；（）提高工件的成形准确度。

2．材料对各种冲压加工方法的适应能力称为材料的（）。

3．冲裁件的切断面由（）、（）、（）、（）四个部分组成。

4．当间隙值较大时，冲裁后因材料的弹性回复使（）凹模尺寸；冲孔件的孔径( )。

5．凸、凹模分开制造时，它们的制造公差应符合( )的条件。

6．按工序组合程度分，冲裁模可分为 ( )、( ) 和( )等几种。

7．对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用（）。

8．材料的塑性（），塑性变形的稳定性越强，许可的最小弯曲半径就（）。

9．在弯曲工艺方面，减小回弹最适当的措施是（）。

10．拉深件的壁厚（）。

下部壁厚略有（），上部却有所（）。

11.精冲时，剪切区内的金属处于三向（）应力状态，从而提高了材料的（）。

12.弹压卸料板具有（）和（）的双重作用。

13.挡住条料搭边或冲孔件轮廓以限制条料送进距离的定位零件称为（）14.由于凸、凹模间隙的存在，冲孔件小端尺寸等于（）尺寸15.屈强比σs/σb越（），板料由屈服到破裂的塑性变形阶段越长，有利于冲压成形。

16.搭边和余料是与排样形式和冲压方式有关的废料，属于（）废料。

17．采用定距侧刃时，侧刃切边工序与首次冲孔同时进行，以便控制送料（）。

18．当作用于毛坯变形区内压应力的绝对值最大时，在这个变形方向上一定是（）变形。

19．导板式落料模的上模回程时不允许凸模（）导板，以保证对凸模的（）作用。

20．固定卸料板结构也称为（）卸料装置，常用于较( ) 、厚度较( ) 、精度要求不高的工件卸料。

21.塑性变形的物体体积保持，其表达式可写成。

22.当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是变形。

23.从广义来说，利用冲模使材料叫冲裁。

冲裁工艺主要是指和工序。

24.冲裁件的切断面由、、、四个部分组成。
