智能小车系统

智能小车转向系统开题报告智能小车转向系统开题报告引言：智能小车是近年来快速发展的一项技术，它在各个领域都有着广泛的应用。

其中，转向系统作为智能小车的核心部件之一，对于小车的运行和控制起着至关重要的作用。

本文将探讨智能小车转向系统的设计和实现，以及可能面临的挑战和解决方案。

一、智能小车转向系统的设计原理智能小车转向系统的设计原理是基于传感器和控制器的配合运作。

传感器可以通过感知周围环境的变化，例如检测障碍物、测量距离等，将这些信息传递给控制器。

控制器则根据传感器的反馈信号，进行实时的计算和判断，并控制小车的转向。

二、传感器的选择与应用在智能小车转向系统中，传感器的选择和应用是至关重要的。

常见的传感器包括红外线传感器、超声波传感器和摄像头等。

红外线传感器可以用于检测障碍物的距离，超声波传感器可以测量距离和检测障碍物，而摄像头则可以实时获取周围环境的图像信息。

根据不同的需求和场景，我们可以选择合适的传感器进行应用。

三、控制器的设计与算法控制器是智能小车转向系统的核心部件，它承担着实时计算和判断的任务。

在设计控制器时，我们需要考虑到小车的转向角度、速度以及周围环境的变化等因素。

常见的控制算法包括PID控制算法、模糊控制算法和神经网络控制算法等。

通过合理选择和应用这些算法，可以实现智能小车的稳定转向和精确控制。

四、面临的挑战与解决方案在智能小车转向系统的设计和实现过程中，可能会面临一些挑战。

例如，传感器的准确性和可靠性、控制器的实时性和稳定性等。

针对这些挑战，我们可以采取一些解决方案。

例如，通过传感器的校准和优化，提高其准确性和可靠性；通过控制器的算法优化和硬件升级，提高其实时性和稳定性。

五、未来的发展和应用前景智能小车转向系统作为智能交通和自动驾驶的重要组成部分，具有广阔的应用前景。

随着人工智能和自动化技术的不断发展，智能小车转向系统将逐渐实现更加精确和智能化的控制。

未来，智能小车转向系统有望应用于物流、仓储、农业等领域，为人们的生活带来更多的便利和效益。

一、实验目的本次实验旨在通过设计和搭建一个智能小车系统，学习并掌握智能小车的基本控制原理、硬件选型、编程方法以及调试技巧。

通过实验，加深对单片机、传感器、电机驱动等模块的理解，并提升实践操作能力。

二、实验原理智能小车控制系统主要由以下几个部分组成：1. 单片机控制单元：作为系统的核心，负责接收传感器信息、处理数据、控制电机运动等。

2. 传感器模块：用于感知周围环境，如红外传感器、超声波传感器、光电传感器等。

3. 电机驱动模块：将单片机的控制信号转换为电机驱动信号，控制电机运动。

4. 电源模块：为系统提供稳定的电源。

实验中，我们选用STM32微控制器作为控制单元，使用红外传感器作为障碍物检测传感器，电机驱动模块采用L298N芯片，电机选用直流电机。

三、实验器材1. STM32F103C8T6最小系统板2. 红外传感器3. L298N电机驱动模块4. 直流电机5. 电源模块6. 连接线、电阻、电容等7. 编程器、调试器四、实验步骤1. 硬件搭建：- 将红外传感器连接到STM32的GPIO引脚上。

- 将L298N电机驱动模块连接到STM32的PWM引脚上。

- 将直流电机连接到L298N的电机输出端。

- 连接电源模块，为系统供电。

2. 编程：- 使用Keil MDK软件编写STM32控制程序。

- 编写红外传感器读取程序，检测障碍物。

- 编写电机驱动程序，控制电机运动。

- 编写主程序，实现小车避障、巡线等功能。

3. 调试：- 使用调试器下载程序到STM32。

- 观察程序运行情况，检查传感器数据、电机运动等。

- 调整参数，优化程序性能。

五、实验结果与分析1. 避障功能：实验中，红外传感器能够准确检测到障碍物，系统根据检测到的障碍物距离和方向，控制小车进行避障。

2. 巡线功能：实验中，小车能够沿着设定的轨迹进行巡线，红外传感器检测到黑线时，小车保持匀速前进；检测到白线时，小车进行减速或停止。

3. 控制性能：实验中，小车在避障和巡线过程中，表现出良好的控制性能，能够稳定地行驶。

智能小车是一种能够自主运行和执行任务的汽车，它通常由以下几个主要组成部分构成：1. 底盘（Chassis）：底盘是智能小车的基本框架，它支撑和承载其他组件。

底盘通常由金属或塑料制成，具有足够的强度和稳定性。

2. 电动机（Electric Motors）：电动机是智能小车的动力源，提供驱动力以实现车辆的前进、后退和转向等运动。

智能小车可能搭载一个或多个电动机，其类型可以是直流电机、步进电机或无刷电机等。

3. 传感器（Sensors）：传感器是智能小车的感知器官，用于感知周围环境的信息。

常见的传感器包括红外线传感器、超声波传感器、视觉传感器（如摄像头）、陀螺仪、加速度计等。

传感器收集的数据可以用于避障、测距、物体识别等功能。

4. 控制器（Controller）：控制器是智能小车的大脑，负责处理传感器的数据，并做出相应的决策和控制。

控制器可以是单片机、微处理器或嵌入式系统，它通过算法和逻辑来控制电动机、传感器和其他组件的操作。

5. 电源系统（Power System）：电源系统提供智能小车所需的电能。

它通常由电池组成，可以是干电池、锂电池或者其他可充电电池。

电源系统还可能包括电源管理模块，用于监测和管理电池的充电状态和供电情况。

6. 控制算法和软件（Control Algorithms and Software）：控制算法和软件是智能小车的灵魂，它们实现了小车的自主决策和行为控制。

这些算法和软件可以包括路径规划、避障、目标跟踪等功能的实现，通常由程序员编写和优化。

除了以上主要组成部分，智能小车还可以包括其他辅助设备和附件，如车灯、喇叭、蓝牙或Wi-Fi模块等，以增加其功能和交互性。

总而言之，智能小车的组成部分包括底盘、电动机、传感器、控制器、电源系统以及控制算法和软件。

这些组件协同工作，使智能小车能够感知环境、做出决策，并自主地执行各种任务。

智能循迹小车随着科技的飞速发展，无人驾驶技术逐渐成为现代交通领域的重要组成部分。

其中，智能循迹小车作为一种先进的无人驾驶车辆，具有广泛的应用前景。

本文将介绍智能循迹小车的基本原理、系统构成、设计方法以及应用场景。

智能循迹小车通过传感器感知周围环境，包括道路标志、其他车辆、行人等信息，再通过控制系统对感知到的信息进行处理和分析，制定出相应的行驶策略，最终控制车辆的行驶。

其中，循迹小车通过特定的传感器识别道路标志，并沿着标志所指示的路径行驶，实现自动循迹。

传感器系统：用于感知周围环境，包括道路标志、其他车辆、行人等信息。

常见的传感器包括激光雷达、摄像头、超声波等。

控制系统：对传感器感知到的信息进行处理和分析，制定出相应的行驶策略，并控制车辆的行驶。

常用的控制系统包括基于规则的控制、模糊控制、神经网络等。

执行机构：根据控制系统的指令，控制车辆的行驶速度、方向等。

常见的执行机构包括电机、舵机等。

电源系统：提供电力支持，保证小车的正常运行。

常用的电源包括锂电池、超级电容器等。

硬件设计：根据需求选择合适的传感器、控制系统、执行机构和电源等硬件设备，并对其进行集成设计，保证各个设备之间的兼容性和稳定性。

软件设计：编写控制系统的程序，实现对车辆的控制。

常用的编程语言包括C++、Python等。

在软件设计中需要考虑如何处理传感器感知到的信息，如何制定行驶策略，以及如何控制执行机构等方面的问题。

调试与优化：通过实验测试小车的性能，发现问题并进行优化。

常见的调试和优化方法包括调整控制系统的参数、更换硬件设备等。

智能循迹小车具有广泛的应用前景，主要包括以下几个方面：交通管理：用于交通巡逻、交通管制等，提高交通管理效率。

应急救援：在灾难现场进行物资运输、人员疏散等任务，提高应急救援效率。

自动驾驶：作为无人驾驶车辆的样机进行研究和发展，推动自动驾驶技术的进步。

教育科研：用于高校和研究机构的科研项目，以及学生的实践和创新项目。

智能小车循迹原理智能小车循迹技术是一种基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。

本文将从传感器原理、信号处理和控制系统三个方面详细介绍智能小车循迹的工作原理。

一、传感器原理智能小车循迹系统主要依靠光电传感器来感知环境，其中常用的光电传感器有红外线传感器和光敏电阻传感器。

红外线传感器是最常见的一种传感器，其工作原理是通过发射和接收红外线来检测地面上的黑线或白线。

当传感器上方是黑线时，地面会吸收红外线，传感器接收到的光强较低；当传感器上方是白线时，地面会反射红外线，传感器接收到的光强较高。

通过检测光强的变化，系统可以确定小车当前位置，以便进行相应的控制。

光敏电阻传感器则是通过光敏电阻的电阻值随光照强度变化来实现检测。

当地面上有黑线时，光敏电阻接收到的光照较强，电阻值较低；当地面上是白线时，光敏电阻接收到的光照较弱，电阻值较高。

通过检测电阻值的变化，系统可以判断小车当前所在位置。

二、信号处理传感器感知到的光信号需要经过一系列的处理和分析，以提取有用的信息。

首先，传感器采集到的光信号需要进行放大和滤波处理，以提高信号的稳定性和可靠性。

接着，通过比较传感器输出信号与设定的阈值，判断当前检测到的是黑线还是白线。

最后，根据检测结果，系统会输出相应的电信号给控制系统，以实现对小车运动的控制。

三、控制系统智能小车循迹系统的控制系统通常由微控制器或单片机来实现。

控制系统根据传感器感知到的信号，判断小车当前位置及偏离轨迹的程度，并根据预设的算法进行相应的控制。

当小车偏离轨迹时，系统会根据传感器的输出信号控制电机的转速和方向，使小车重新回到指定轨迹上。

同时，控制系统还可以实现其他功能，如避障、避免碰撞等。

总结：智能小车循迹原理是基于光电传感器的自动导航技术，通过对地面反射光的检测和分析，实现小车在指定轨迹上行驶的能力。

传感器原理主要是利用红外线传感器或光敏电阻传感器来感知地面上的黑线或白线。

《自循迹智能小车控制系统的设计与实现》篇一一、引言随着科技的飞速发展，智能小车作为智能交通系统的重要组成部分，已经广泛应用于军事、工业、民用等多个领域。

自循迹智能小车控制系统的设计与实现，成为了智能化进程中一个关键环节。

本文旨在阐述自循迹智能小车控制系统的设计原理和实现过程，分析系统结构与功能，为相关研究与应用提供参考。

二、系统设计1. 硬件设计自循迹智能小车控制系统硬件主要包括：电机驱动模块、传感器模块、主控制器模块等。

其中，电机驱动模块负责驱动小车前进、后退、转向等动作；传感器模块包括红外传感器、超声波传感器等，用于检测小车周围环境及路径信息；主控制器模块采用高性能微控制器，负责协调各模块工作，实现小车的自主循迹。

2. 软件设计软件设计包括控制系统算法设计和程序编写。

控制系统算法主要包括路径识别算法、速度控制算法、避障算法等。

程序编写采用模块化设计思想，将系统功能划分为多个模块，如电机控制模块、传感器数据采集模块、路径识别与决策模块等。

各模块之间通过通信接口进行数据交换，实现小车的自主循迹。

三、实现过程1. 传感器数据采集与处理传感器模块负责采集小车周围环境及路径信息，包括红外传感器、超声波传感器等。

这些传感器将采集到的数据传输至主控制器模块，经过数据处理与分析，提取出有用的信息，如障碍物位置、路径边界等。

2. 路径识别与决策路径识别与决策模块根据传感器数据，判断小车当前位置及目标路径，并制定相应的行驶策略。

当小车偏离目标路径时，系统会自动调整行驶方向，使小车重新回到目标路径上。

此外，避障算法也在此模块中实现，当检测到障碍物时，系统会及时调整小车的行驶方向，避免与障碍物发生碰撞。

3. 电机控制与驱动电机控制与驱动模块根据主控制器的指令，控制电机的运转，实现小车的前进、后退、转向等动作。

通过调整电机的转速和转向，可以实现对小车速度和行驶方向的精确控制。

四、实验结果与分析通过实验测试，自循迹智能小车控制系统能够在不同环境下实现自主循迹和避障功能。

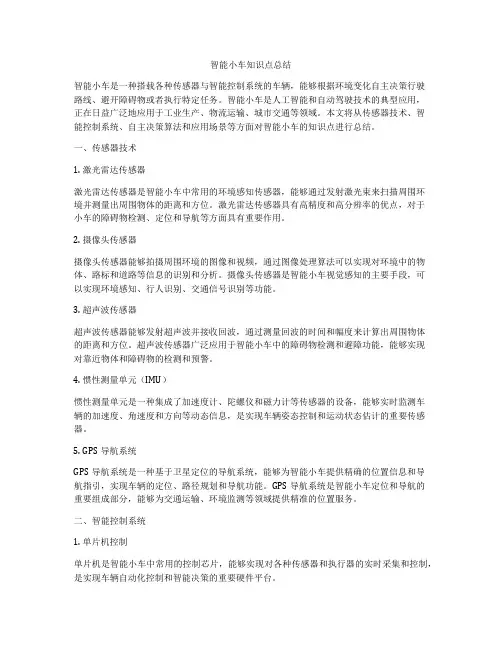

智能小车知识点总结智能小车是一种搭载各种传感器与智能控制系统的车辆，能够根据环境变化自主决策行驶路线、避开障碍物或者执行特定任务。

智能小车是人工智能和自动驾驶技术的典型应用，正在日益广泛地应用于工业生产、物流运输、城市交通等领域。

本文将从传感器技术、智能控制系统、自主决策算法和应用场景等方面对智能小车的知识点进行总结。

一、传感器技术1. 激光雷达传感器激光雷达传感器是智能小车中常用的环境感知传感器，能够通过发射激光束来扫描周围环境并测量出周围物体的距离和方位。

激光雷达传感器具有高精度和高分辨率的优点，对于小车的障碍物检测、定位和导航等方面具有重要作用。

2. 摄像头传感器摄像头传感器能够拍摄周围环境的图像和视频，通过图像处理算法可以实现对环境中的物体、路标和道路等信息的识别和分析。

摄像头传感器是智能小车视觉感知的主要手段，可以实现环境感知、行人识别、交通信号识别等功能。

3. 超声波传感器超声波传感器能够发射超声波并接收回波，通过测量回波的时间和幅度来计算出周围物体的距离和方位。

超声波传感器广泛应用于智能小车中的障碍物检测和避障功能，能够实现对靠近物体和障碍物的检测和预警。

4. 惯性测量单元（IMU）惯性测量单元是一种集成了加速度计、陀螺仪和磁力计等传感器的设备，能够实时监测车辆的加速度、角速度和方向等动态信息，是实现车辆姿态控制和运动状态估计的重要传感器。

5. GPS导航系统GPS导航系统是一种基于卫星定位的导航系统，能够为智能小车提供精确的位置信息和导航指引，实现车辆的定位、路径规划和导航功能。

GPS导航系统是智能小车定位和导航的重要组成部分，能够为交通运输、环境监测等领域提供精准的位置服务。

二、智能控制系统1. 单片机控制单片机是智能小车中常用的控制芯片，能够实现对各种传感器和执行器的实时采集和控制，是实现车辆自动化控制和智能决策的重要硬件平台。

2. 嵌入式系统嵌入式系统是一种集成了处理器、存储器、通信接口和实时操作系统等功能的专用计算设备，能够实现智能小车的运动控制、感知处理和决策执行等功能。

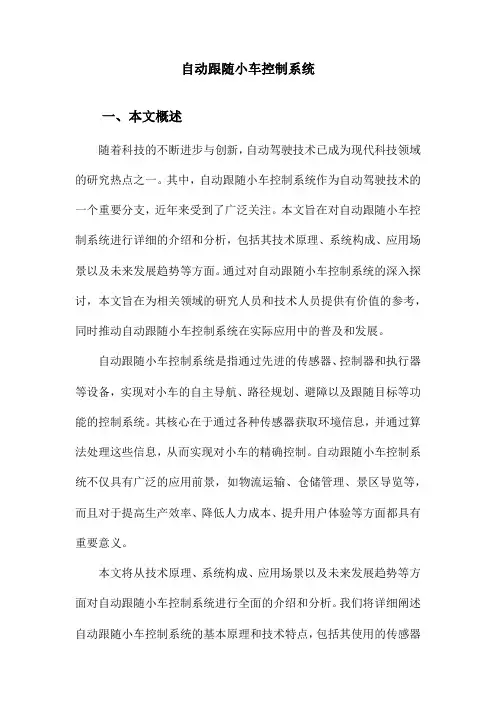

自动跟随小车控制系统一、本文概述随着科技的不断进步与创新，自动驾驶技术已成为现代科技领域的研究热点之一。

其中，自动跟随小车控制系统作为自动驾驶技术的一个重要分支，近年来受到了广泛关注。

本文旨在对自动跟随小车控制系统进行详细的介绍和分析，包括其技术原理、系统构成、应用场景以及未来发展趋势等方面。

通过对自动跟随小车控制系统的深入探讨，本文旨在为相关领域的研究人员和技术人员提供有价值的参考，同时推动自动跟随小车控制系统在实际应用中的普及和发展。

自动跟随小车控制系统是指通过先进的传感器、控制器和执行器等设备，实现对小车的自主导航、路径规划、避障以及跟随目标等功能的控制系统。

其核心在于通过各种传感器获取环境信息，并通过算法处理这些信息，从而实现对小车的精确控制。

自动跟随小车控制系统不仅具有广泛的应用前景，如物流运输、仓储管理、景区导览等，而且对于提高生产效率、降低人力成本、提升用户体验等方面都具有重要意义。

本文将从技术原理、系统构成、应用场景以及未来发展趋势等方面对自动跟随小车控制系统进行全面的介绍和分析。

我们将详细阐述自动跟随小车控制系统的基本原理和技术特点，包括其使用的传感器类型、控制算法以及系统架构等。

我们将介绍自动跟随小车控制系统的硬件和软件构成，包括各个组成部分的功能和作用。

接着，我们将通过实际案例来展示自动跟随小车控制系统的应用场景和实际效果。

我们将探讨自动跟随小车控制系统的未来发展趋势和挑战，为相关领域的研究人员和技术人员提供有价值的参考。

二、自动跟随小车控制系统的基本原理自动跟随小车控制系统主要依赖于计算机视觉、自动控制理论和嵌入式系统技术，实现对目标对象的自动跟随功能。

其基本工作原理可以分为以下几个步骤：目标检测与识别：系统首先通过安装在小车上的摄像头捕捉环境图像，然后使用计算机视觉算法对图像进行处理，以识别和定位目标对象。

这通常涉及到图像预处理、特征提取和对象跟踪等步骤。

目标可以是人、动物、车辆或其他具有特定特征的物体。

基于单片机的智能小车系统设计摘要：系统以at89s52作为智能小车的监测和控制核心，运用pwm 直流电机调速技术，通过红外光电传感器、超生波传感器和无线传输模块，对小车的路况、速度和间距进行检测，完成对小车运动位置、速度、运动方向等参数的控制，以实现小车的定点停靠、自动转弯、超车区超车的功能。

测试结果表明，本系统性能优良，工作稳定。

关键词：at89s52；电动小车；超车中图分类号：tp273 文献标识码：a 文章编号：1009-3044（2013）05-1122-02本设计以2011年全国大学生电子竞赛题——《智能小车》为背景，设计了一套智能小车。

甲、乙两辆小车同时起动，先后通过起点标志线，在行车道同向而行，实现两车交替超车领跑功能[1]。

1 总体设计方案智能小车系统由甲、乙两小车构成，系统主要包括以下模块：控制器模块、电机驱动模块、道路标志线检测模块、超声波避障超车模块、车辆调速模块、无线传输模块。

系统结构图如图1所示：图1 智能小车系统结构图2 主要模块电路的设计与实现2.1 控制器模块本设计采用51单片机作为控制器模块，51单片机使用简单、对于小型系统的控制灵活，at89s52单片机io口和定时计数器个数基本满足系统设计要求，故本设计采用at89s52单片机作为核心控制模块[2][3]。

2.2 道路标志线检测模块道路标志线检测模块采用红外光电传感器来实现。

其优点是原理简单、操作方便、信号处理速度快。

采用tcrt5000对路况信息进行采集，输出信号。

当小车在运行过程中遇到黑线时，利用光电传感器的检测原理，当光线照射到运动轨道的表而上时会发生反射，黑白线检测光电传感器可根据接收到的反射光强弱来判断是否检测到黑线，可以使小车自动循迹，实现小车的自动行驶功能[4]。

2.3 避障超车控制模块本设计采用超声波检测距离的方式，由单片机控制超声波模块，定时检测小车前方的路况，把测量的数据实时反馈给控制系统，控制测速。

《自循迹智能小车控制系统的设计与实现》篇一一、引言随着科技的不断进步，自动化、智能化成为了各个领域发展的趋势。

在机器人领域中，自循迹智能小车以其简单实用、灵活性高等特点受到了广泛的关注。

本文旨在介绍一款自循迹智能小车的控制系统设计与实现过程，通过对该系统的深入研究与探索，展示其在不同环境下的高效控制能力和实际使用价值。

二、系统概述自循迹智能小车控制系统主要由硬件和软件两部分组成。

硬件部分包括电机驱动模块、传感器模块、电源模块等；软件部分则负责控制算法的实现，包括路径规划、避障、速度控制等。

该系统通过传感器获取环境信息，利用控制算法对小车进行精确控制，实现自循迹功能。

三、硬件设计1. 电机驱动模块：采用舵机驱动模块，通过PWM信号控制电机的转速和方向。

2. 传感器模块：包括红外线传感器、超声波传感器等，用于检测障碍物、识别路径等信息。

3. 电源模块：采用可充电锂电池供电，通过DC-DC转换器将电源稳定输出给各个模块。

四、软件设计1. 路径规划：根据环境信息，采用基于路径识别的算法进行路径规划。

当小车检测到路径时，通过控制算法调整小车的行进方向和速度，保证小车能够准确沿着路径行驶。

2. 避障功能：通过超声波传感器检测障碍物距离，当检测到障碍物时，控制算法会调整小车的行进方向和速度，避免与障碍物发生碰撞。

3. 速度控制：根据环境信息和任务需求，通过PWM信号控制电机的转速和方向，实现精确的速度控制。

五、系统实现1. 传感器数据采集：通过传感器模块实时获取环境信息，包括路径信息、障碍物距离等。

2. 数据处理与算法实现：将传感器数据传输至主控制器，主控制器通过算法对数据进行处理和分析，得出小车的行进方向和速度。

3. 控制输出：主控制器将计算结果通过PWM信号输出给电机驱动模块，控制电机的转速和方向，实现小车的精确控制。

六、实验与结果分析1. 实验环境：在室内外不同环境下进行实验，包括平坦路面、崎岖路面、有障碍物等场景。

智能小车循迹设计方案简介智能小车是一种能够根据线路信号自主行驶的机器人小车。

循迹技术是智能小车中重要的一部分，它能够使小车按照事先设定的轨迹行驶，并通过传感器感知周围环境，实现自主导航。

本文将介绍一种基于光电传感器的智能小车循迹设计方案，包括系统架构、硬件设计和软件设计。

系统架构智能小车循迹系统的基本架构如下：系统架构图系统架构图1.光电传感器：用于检测地面上的线路信号，并将信号转换为电信号输出给控制器。

2.控制器：接收光电传感器的信号，并根据信号进行判断和控制小车的行驶方向。

3.电机驱动器：根据控制器的指令，控制小车的电机驱动器转动，实现小车的前进、后退和转向。

4.电源：为整个系统提供电能。

硬件设计光电传感器本设计方案中使用一对光电传感器进行循迹控制。

这对传感器被安装在小车底部，通过检测地面上的黑线与白色背景的反差，来确定小车当前所在位置。

控制器控制器是智能小车循迹系统的核心部分，其主要功能是接收光电传感器的信号，并根据信号进行判断和控制小车的行驶方向。

在本设计方案中，我们使用单片机作为控制器。

单片机具有较高的计算能力和较快的响应时间，能够满足智能小车循迹系统的需求。

电机驱动器电机驱动器用于控制小车的电机驱动器转动，实现小车的前进、后退和转向。

在本设计方案中，我们使用直流电机作为小车的驱动器，并采用相应的电路设计来控制电机的转动。

电源为整个系统提供电能的电源是智能小车循迹系统的基础。

在设计电源时，需要考虑系统的功耗和电压稳定性等因素，保证系统能够正常运行。

软件设计智能小车循迹系统的软件设计主要包括信号处理和控制算法。

信号处理在信号处理方面，首先需要对光电传感器的输出信号进行采集和处理。

采集到的模拟信号需要经过模数转换器转换为数字信号，然后通过滤波和放大等处理得到准确的线路信号。

控制算法控制算法负责根据信号判断小车的当前位置，并控制小车的行驶方向。

常见的控制算法有比例控制和PID控制等。

比例控制算法根据当前位置与目标位置的偏差大小来控制小车的速度和转向；PID控制算法在比例控制的基础上，加入了积分和微分的部分，能够更精确地控制小车的行驶。

《智能小车避障系统的设计与实现》篇一一、引言随着科技的不断发展，智能小车作为一种新兴的科技产品，在日常生活和工业生产中得到了广泛的应用。

避障系统作为智能小车的重要组成部分，其设计与实现对于提高小车的智能化程度和安全性具有重要意义。

本文将详细介绍智能小车避障系统的设计与实现过程，包括系统架构、硬件设计、软件设计和实验测试等方面的内容。

二、系统架构设计智能小车避障系统的架构设计主要分为硬件和软件两部分。

硬件部分包括传感器、控制器、驱动器等；软件部分则包括操作系统、算法等。

整个系统通过传感器获取环境信息，通过控制器处理信息并控制驱动器实现避障功能。

三、硬件设计1. 传感器设计传感器是智能小车避障系统的核心部件，主要用于获取环境信息。

常见的传感器包括红外传感器、超声波传感器、摄像头等。

本系统采用红外传感器和超声波传感器相结合的方式，以提高避障的准确性和可靠性。

红外传感器主要用于检测近距离内的障碍物，而超声波传感器则用于检测远距离内的障碍物。

2. 控制器设计控制器是智能小车的“大脑”，负责处理传感器获取的信息并控制驱动器实现避障功能。

本系统采用STM32F4系列微控制器，具有高性能、低功耗等特点，可满足智能小车的高效运行需求。

3. 驱动器设计驱动器是智能小车的执行部件，负责将控制器的指令转化为机械运动。

本系统采用直流电机和电机驱动模块，可实现小车的快速、精确运动。

四、软件设计1. 操作系统选择本系统采用实时操作系统（RTOS）作为小车的操作系统，以保证系统的高效性和实时性。

RTOS具有任务调度、内存管理、中断处理等功能，可满足智能小车的复杂控制需求。

2. 算法设计算法是智能小车避障系统的关键部分，直接影响到避障的准确性和可靠性。

本系统采用基于传感器的避障算法，包括红外避障算法和超声波避障算法。

此外，还采用路径规划算法，以实现小车的自主导航和避障功能。

五、实验测试为了验证智能小车避障系统的设计与实现效果，我们进行了多轮实验测试。

基于单片机的智能小车避障系统的设计与实现基于单片机的智能小车避障系统的设计与实现摘要：智能小车避障系统基于单片机技术，能够实现对小车从环境感知、决策到执行的全过程控制，使小车能够自主地避开障碍物。

本文将详细介绍智能小车避障系统的设计思路和硬件、软件的实现，包括环境感知模块的设计、决策算法的设计和执行控制算法的设计。

通过实验验证，智能小车避障系统能够准确地感知环境并做出相应决策，实现避开障碍物的任务。

一、引言随着科技的不断发展，智能交通系统已成为一个研究热点。

智能小车避障系统作为智能交通系统的一个重要组成部分，具有重要的实际应用价值。

本文基于单片机技术，设计并实现了一种智能小车避障系统，能够自主地避开障碍物。

二、系统硬件设计智能小车避障系统的硬件设计主要包括车体设计和环境感知模块设计。

车体设计：考虑到小车需要在不同的地形进行移动，我们设计了一个具有四个轮子的小车底盘。

底盘上安装有直流电机，以实现小车的前进、后退和转弯等动作。

环境感知模块设计：为了使小车能够感知周围的环境并做出相应的决策，我们设计了环境感知模块。

该模块包括超声波传感器、红外线传感器和图像传感器。

超声波传感器用于测量小车与障碍物之间的距离，而红外线传感器可以检测到障碍物的存在。

图像传感器用于对小车周围的图像进行采集和处理。

三、系统软件设计智能小车避障系统的软件设计主要包括环境感知模块的数据处理、决策算法的设计和执行控制算法的设计。

环境感知模块的数据处理：通过超声波传感器、红外线传感器和图像传感器采集的数据，通过单片机进行处理。

单片机通过将数据进行滤波、校正和转换，得到障碍物的具体信息。

决策算法的设计：基于得到的障碍物信息，我们设计了一套决策算法。

该算法根据障碍物的距离、大小以及位置进行多维度判断，决定小车何时、何地避开障碍物。

执行控制算法的设计：根据决策算法的结果，执行控制算法会控制小车的动作，使小车能够避开障碍物。

通过对电机控制的脉宽调制和速度控制，小车能够实现前进、后退、转弯等动作。
