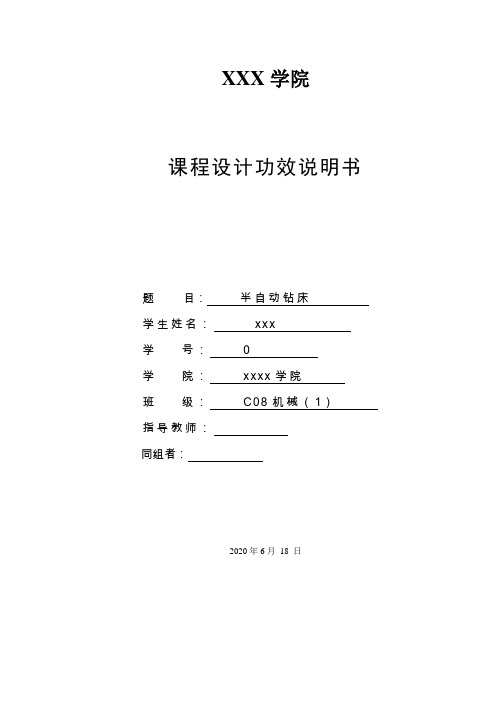

XXX学院课程设计功效说明书题目：半自动钻床学生姓名：xxx学号：0学院：xxxx学院班级：C08机械（1）指导教师：同组者：2020年6月18 日目录1.2.3.4.5.6.7.8.9.10.设计任务书一、设计题目及原始数据设计加工所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的起落，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件靠得住固定。
二、设计要求及方案提示要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（起落）运动。
2. 除动力头起落机构外，还需要设计送料机构、定位机构。
各机构运动循环要求见下表。
3. 可采纳凸轮轴的方式分派和谐各机构运动。
机构运动循环要求表三、设计任务1.半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构；2.设计传动系统并确信其传动比分派，并在图纸上画出传动系统图；3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图；4.凸轮机构的设计计算。
按各凸轮机构的工作要求，自选从动件的运动规律，确信基圆半径，校核最大压力角与最小曲率半径。
对盘状凸轮要用电算法计算出理论廓线、实际廓线值。
画出从动件运动规律线图及凸轮廓线图；5.设计计算其他机构；6.编写设计计算说明书；第一章．所设计的机构工作原理.机构的工作原理:该系统由电机驱动，通过变速传动将电机的1450r/min降到主轴的2r/min，与传动轴相连的各机构操纵送料，定位，和进刀等工艺动作，最后由凸轮机通过齿轮传动带动齿条上下平稳地运动,如此动力头也就能够带动刀具平稳地上下移动从而保证了较高的加工质量，具体的选择原理和工作原理如下：机的选择原理原动机的种类按其输入能量的不同能够分为两类：A一次原动机此类原动机是把自然界的能源直接转变成机械能，因此称为一次原动机。
属于此类原动机的有柴油机，汽油机，汽轮机和燃汽机等。
B二次原动机此类原动机是将发电机等能机所产生的各类形态的能量转变成机械能，因此称为二次原动机。
半自动钻床课程设计C一、课程目标知识目标：1. 让学生掌握半自动钻床的基本结构、工作原理及功能。
2. 使学生了解半自动钻床的操作步骤、安全规程及日常维护保养方法。
3. 帮助学生理解半自动钻床在制造业中的应用及发展趋势。
技能目标：1. 培养学生能够正确操作半自动钻床，完成简单零件的钻孔加工。
2. 提高学生分析并解决半自动钻床加工过程中出现问题的能力。
3. 培养学生具备初步的半自动钻床编程与调试能力。
情感态度价值观目标：1. 培养学生热爱机械制造专业，增强职业认同感和责任感。
2. 培养学生严谨、细致的工作态度，树立安全意识。
3. 激发学生勇于探索、不断创新的精神，提高团队协作能力。
本课程针对中职或高职机械制造及相关专业学生设计，充分考虑学生的认知水平、兴趣和实际需求。
课程以实践操作为主，理论讲解为辅，注重培养学生的实际操作能力和解决问题的能力。
通过本课程的学习，使学生能够更好地适应未来制造业的发展需求，为我国制造业的创新发展贡献力量。
二、教学内容1. 半自动钻床的基本结构- 钻床的组成及各部分功能- 钻头的种类、选用及安装2. 半自动钻床的工作原理- 钻削加工的基本过程- 钻床的运动原理及传动系统3. 半自动钻床的操作步骤与安全规程- 钻床的启动、运行和关闭操作- 钻削加工过程中的安全防护措施- 事故案例分析及预防措施4. 半自动钻床的日常维护保养- 钻床的润滑、清洁和检查- 常见故障的排除方法- 钻床维护保养的重要性5. 半自动钻床加工实践- 钻床编程与调试- 简单零件的钻孔加工操作- 加工过程中的质量控制与调整6. 半自动钻床在现代制造业中的应用与发展- 钻床在制造业中的地位与作用- 现代化钻床技术的发展趋势- 创新思维能力培养教学内容依据课程目标，结合教材相关章节，科学系统地安排教学进度。
教学过程中注重理论与实践相结合，提高学生的实际操作能力。
通过本章节的学习，使学生全面掌握半自动钻床的相关知识，为今后从事机械制造工作奠定基础。
机械原理课程设计说明书设计题目: 半自动钻床系别: 机电工程学院专业: 机械设计制造及自动化班级:设计者：学号：同组者姓名：指导教师：2007年7月15日设计任务学生姓名：专业：机械设计制造及其自动化班级：课程设计题目：半自动钻床指导教师：目录前言………………………………………………………………..第一章概述及设计要求………………………………………..1.1功能要求及工艺动作流程图………………………………第二章传动方案…………………………………………………2.1拟定传动方案………………………………………………第三章传动机构的选择…………………………………第四章主要执行结构方案设计……………………………4.1定位机构…………………………………………………4.2送料机构…………………………………………………4.3进刀机构…………………………………………………4.4形态学矩阵图………………………………………….第五章机械运动系统设计方案拟定……………………………5.1拟订的方案………………………………………………….第六章方案的评价………………………………………………6.1方案评价表第七章系统设计数据处理………………………………………...7.1方案的数据处理…………………………………………7.2传动机构的尺寸设计及数据处理………………………….结束语前言随着科学技术、工业生产水平的不断发展和人们生活条件的不断改善，消费者的价值观念变化很快，市场需求才出现多样化的特征，机械产品的种类日益增多，例如，各种金属切削机床、仪器仪表、重型机械、轻工机械、纺织机械、石油化工机械、交通运输机械、海洋作业机械、钢铁成套设备、办公设备、家用电器以及儿童玩具等等。
同时，这些机械产品的寿命周期也相应缩短。
企业为了赢得市场，必须不断开发符合市场需求的产品。
新产品的设计与制造，其中设计是产品开发的第一步，是决定产品的性能、质量、水平、市场竞争力和经济效益的最主要因素。
半自动钻床机械原理课程设计说明书一、引言半自动钻床是一种常用的金属加工设备，广泛应用于各种机械制造领域。
本课程设计旨在通过对半自动钻床的机械原理进行详细解释，使学生能够深入了解该设备的工作原理和结构特点，并能够进行相应的操作与维护。
二、半自动钻床的基本结构半自动钻床主要由以下几个部分组成：1.底座：支撑整个设备，具有足够的稳定性和刚性。
2.主轴箱：安装主轴和主动部件，实现工件的旋转运动。
3.工作台：固定工件，并提供相对于主轴的移动。
4.传动系统：将电能转变为机械能，驱动主轴和工作台运动。
5.控制系统：控制设备的启停、速度调节等功能。
三、半自动钻床的工作原理半自动钻床通过旋转主轴和移动工作台来实现对工件进行钻孔。
其工作原理如下：1.开启电源：通过控制系统将电源接通，启动传动系统。
2.调节主轴速度：通过控制系统调节传动系统的速度，控制主轴的旋转速度。
3.固定工件：将待加工的工件固定在工作台上，并调整工作台的位置，使得钻头可以准确对准加工位置。
4.开始钻孔：按下操作按钮，启动传动系统和控制系统。
主轴开始旋转，同时工作台开始移动。
钻头进入工件，并进行钻孔操作。
5.完成钻孔：当钻头完全穿过工件后，停止传动系统和控制系统。
取出已加工好的工件。
四、半自动钻床的结构特点半自动钻床具有以下几个结构特点：1.稳定性好：底座采用坚固的铸铁材料制成，能够提供足够的稳定性和刚性，保证设备在运行过程中不会发生晃动或变形。
2.精度高：主轴箱采用精密加工技术制造，保证主轴和主动部件之间的配合精度。
采用高精度滚珠丝杠传递运动，确保加工精度。
3.操作简便：采用人机界面友好的控制系统，操作按钮清晰明了，方便操作员进行设备的启停和速度调节。
4.安全可靠：设备配备多重安全保护装置，如过载保护、急停按钮等，确保操作人员的安全。
五、半自动钻床的使用注意事项在使用半自动钻床时，需要注意以下几个事项：1.检查设备：在使用前，要检查设备各部分是否正常运行，如传动系统是否顺畅、控制系统是否灵敏等。
机械原理课程设计半自动钻床一、引言在制造工业中，钻床是一种重要的加工设备。
为了提高生产效率和操作便利性，设计一台半自动钻床是很有必要的。
本文将探讨半自动钻床的设计原理和实际应用。
二、设计原理2.1 钻床的基本结构钻床主要由床身、主轴、进给机构、工作台和辅助机构等部分组成。
床身用于支撑各组件，主轴负责转动钻头，进给机构控制工件的进给速度，工作台用于固定工件，辅助机构用于辅助加工。
2.2 半自动钻床的工作原理半自动钻床在普通钻床的基础上增加了自动化功能。
通过加装气缸、传感器和控制系统等设备，实现自动定位、夹紧和松开等操作。
半自动钻床的工作原理主要包括以下几个步骤： 1. 工件装夹：将待加工工件放置到工作台上，并利用辅助机构进行夹紧，确保工件的稳定性。
2. 自动定位：通过传感器检测待加工工件的位置，控制系统根据设定值进行自动定位。
3. 钻孔加工：启动主轴驱动钻头旋转，传感器控制进给机构实现工件的进给运动，完成钻孔加工。
4. 自动松开：加工完成后，通过控制系统控制辅助机构松开工件，便于取下已加工的工件。
2.3 半自动钻床的优点半自动钻床相比普通钻床具有以下优点： - 自动化程度高：通过自动定位和自动夹紧等功能，减少了操作人员的工作量和劳动强度。
- 加工精度高：自动定位和进给机构的控制，可以保证加工的精度和一致性。
- 生产效率高：自动化的操作流程和快速的加工速度，提高了生产效率。
三、半自动钻床的设计要点3.1 气缸与传感器的选择在半自动钻床中，气缸用于控制夹紧和松开工件的动作，传感器用于检测工件的位置。
在设计中，要根据实际需要选择适合的气缸和传感器，并保证其工作稳定和可靠性。
3.2 控制系统的设计半自动钻床的控制系统是保证自动化操作的关键。
可以采用PLC或单片机等控制器进行设计。
控制系统需要实现工件定位、进给和松开工件等功能，并具备编程灵活、稳定可靠的特性。
3.3 安全保护装置的设计由于半自动钻床具有自动化的工作过程，安全问题尤为重要。
机械原理课程设计半自动钻床一、引言随着现代工业的快速发展，机械加工技术也在不断提高，半自动钻床作为一种常见的机械加工设备，在各个领域得到了广泛应用。
本文将介绍半自动钻床的结构、工作原理、控制系统以及常见故障及解决方法等方面的内容。
二、半自动钻床的结构1.主体结构半自动钻床主体结构由底座、立柱、横梁、工作台等组成。
其中，底座是整个机器的支撑部分，立柱用于支撑横梁和电机。
横梁上装有电机和主轴箱，主轴箱中装有主轴和变速箱。
工作台则是安放工件进行加工的位置。
2.传动系统传动系统包括电机、皮带传动和变速箱等部分。
电机通过皮带传动驱动变速箱内齿轮转动，从而改变主轴转速。
同时，还可以通过手柄调节切削进给量。
3.控制系统控制系统包括电气控制部分和液压控制部分。
电气控制部分由电路、开关、按钮等组成，用于控制机器的启停、转速调节、切削进给等。
液压控制部分则通过油泵和油管将液压油送到液压缸中，控制机器的升降和夹紧。
三、半自动钻床的工作原理半自动钻床的工作原理是将工件固定在工作台上，通过主轴带动钻头进行切削加工。
具体步骤如下：1.将工件放置在工作台上，并用夹紧器夹紧。
2.调节主轴转速和切削进给量。
3.启动电机，使主轴带动钻头旋转。
4.将钻头逐渐向下移动，直至接触工件表面。
5.开始进行切削加工。
6.当加工结束后，停止电机运行，将钻头向上抬起并松开夹紧器，取出加工好的零件。
四、半自动钻床的控制系统1.电气控制系统电气控制系统是半自动钻床中最重要的部分之一。
它包括了启停按钮、转速调节旋钮、切削进给旋钮等多个组成部分。
通过这些电气控制部件，可以实现机器的启停、转速调节和切削进给等功能。
2.液压控制系统液压控制系统主要是控制机器的升降和夹紧。
它包括了油泵、油管、液压缸等多个组成部分。
当需要升降工作台时，电机会启动油泵将液压油送到液压缸中，从而使工作台上下升降。
当需要夹紧工件时，电机会启动油泵将液压油送到夹紧器中，从而使夹紧器夹紧工件。

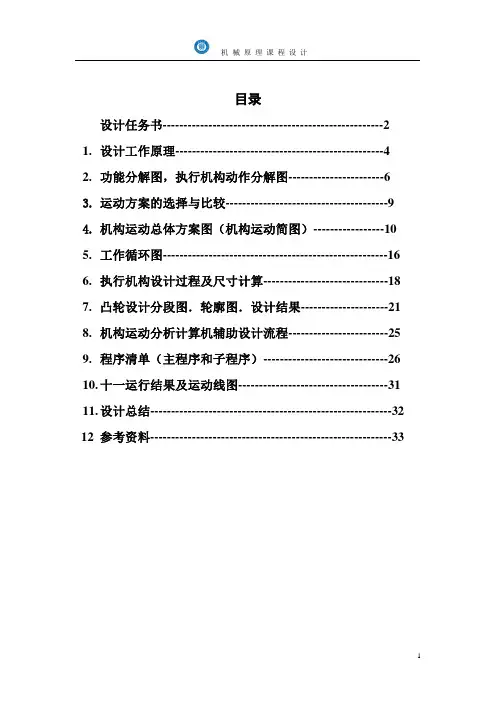

目录设计任务书-----------------------------------------------------21.设计工作原理--------------------------------------------------42.功能分解图，执行机构动作分解图-----------------------63.运动方案的选择与比较---------------------------------------94.机构运动总体方案图（机构运动简图）-----------------105.工作循环图------------------------------------------------------166.执行机构设计过程及尺寸计算------------------------------187.凸轮设计分段图．轮廓图．设计结果---------------------218.机构运动分析计算机辅助设计流程------------------------259.程序清单（主程序和子程序）------------------------------2610.十一运行结果及运动线图------------------------------------3111.设计总结----------------------------------------------------------3212 参考资料----------------------------------------------------------33设计任务书一、设计题目及原始数据设计加工所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
二、设计要求及方案提示要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
目录设计任务书-----------------------------------------------------21.设计工作原理--------------------------------------------------42.功能分解图，执行机构动作分解图-----------------------63.运动方案的选择与比较---------------------------------------94.机构运动总体方案图（机构运动简图）-----------------105.工作循环图------------------------------------------------------166.执行机构设计过程及尺寸计算------------------------------187.凸轮设计分段图．轮廓图．设计结果---------------------218.机构运动分析计算机辅助设计流程------------------------259.程序清单（主程序和子程序）------------------------------2610.十一运行结果及运动线图------------------------------------3111.设计总结----------------------------------------------------------3212 参考资料----------------------------------------------------------33设计任务书一、设计题目及原始数据设计加工所示工件ф12mm 孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
二、设计要求及方案提示要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
机械原理课程设计说明书设计题目: 半自动钻床系别: 机电工程学院专业: 机械设计制造及自动化班级:设计者：学号：同组者姓名：指导教师：2007年7月15日设计任务学生姓名：专业：机械设计制造及其自动化班级：课程设计题目：半自动钻床指导教师：目录前言………………………………………………………………..第一章概述及设计要求………………………………………..1.1功能要求及工艺动作流程图………………………………第二章传动方案…………………………………………………2.1拟定传动方案………………………………………………第三章传动机构的选择…………………………………第四章主要执行结构方案设计……………………………4.1定位机构…………………………………………………4.2送料机构…………………………………………………4.3进刀机构…………………………………………………4.4形态学矩阵图………………………………………….第五章机械运动系统设计方案拟定……………………………5.1拟订的方案………………………………………………….第六章方案的评价………………………………………………6.1方案评价表第七章系统设计数据处理………………………………………...7.1方案的数据处理…………………………………………7.2传动机构的尺寸设计及数据处理………………………….结束语前言随着科学技术、工业生产水平的不断发展和人们生活条件的不断改善，消费者的价值观念变化很快，市场需求才出现多样化的特征，机械产品的种类日益增多，例如，各种金属切削机床、仪器仪表、重型机械、轻工机械、纺织机械、石油化工机械、交通运输机械、海洋作业机械、钢铁成套设备、办公设备、家用电器以及儿童玩具等等。
同时，这些机械产品的寿命周期也相应缩短。
企业为了赢得市场，必须不断开发符合市场需求的产品。
新产品的设计与制造，其中设计是产品开发的第一步，是决定产品的性能、质量、水平、市场竞争力和经济效益的最主要因素。
机械产品的设计是对产品的功能、工作原理、系统运动方案、机构的运动与动力设计、机构的结构尺寸、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算，并将其转化为具体的描述以作为制造的工作过程。
其中机械产品的功能、工作原理、系统运动方案、机构的运动与动力设计、机构的结构尺寸、力和能量的传递方式等内容是机械原理课程的教学内容。
当今世界，科学技术突飞猛进，知识经济已见端倪，综合国力的竞争日趋激烈。
国力的竞争，归根结底是科技与人才的竞争。
而机械原理课程设计是机械原理课程的一个重要实践性教学环节，同时，又是机械类专业人才培养计划中一个相对独立的设计实践，在培养学生的机械综合设计能力及创新意识与能力方面，起着重要的作用。
在课程设计中，它培养了学生创新设计的能力。
本次设计的是半自动钻床设计，以小见大，设计并不是门简单的课程，它需要同学们理性的思维和丰富的空间想象能力。
关键字：半自动钻床、进刀机构、送料机构、定位机构第一章概述及其设计要求1.1设计要求及工艺动作流程功能要求：半自动钻床机能够实现送料、定位、固定、和钻空的一体化功能。
设计要求的机床的长1000mm，宽为600mm，高为800mm，每分钟1件构件加工好。
半自动钻床机由送料机构，定位机构，固定机构，钻空机构以及电动机组成。
选择送料机构时要考虑到被加工的构件的形状，送料机构要以直线、间隙、定量地将要加工的构件送入加工台，可用来回往复移动构件走直线轨迹段推构件向前进，用定位机构来定住构件的要被加工的位置，加紧之后再钻，打好空退刀，退出时可以用送料机构送的构件推出加工台。
设计要求：（1）半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构。
（2）设计传动系统并确定起传动比分配。
（3）图纸上画出半自动钻床的机构运动方案简图和运动循环图（4）凸轮机构的计算。
按各吐露机构的工作要求，自选从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。
对盘状凸轮要用解析法计算理论廓线、实际廓线值，画出从动件运动规律图及凸轮廓线图。
第二章传动方案2.1拟定传动方案机器一般由原动机、传动装置和工作机三部分组成如图２－１：图２－１1——电动机2——联轴器3——减速器２.１.1初步选择电机和分配各级传动比（一）电动机的选择选择电机类型：电动机是机器中运动和动力的来源，其种类很多，有电动机、内机、蒸汽机、水轮机、气轮机、液动机等。
电动机结构简单、工作可靠、控制方便、维护容易，一般机械上大多数是均采用电动机驱动。
电动机已经是系列化了，通常由专门的工厂按标准系列成批或大量生产。
机械设计中应根据工作的载荷、工作的要求、工作的环境、安装的要求及尺寸、重量有无特殊限制等条件，从产品目录中选择电动机的类型和结构形式、容量和转速，确定具体的型号。
常用电动机的结构特征Y系列三相异步电动机该系列电机能防止水滴、灰尘、铁屑或其他杂物浸入电机内部，它是我国近年来研制成功的型电动机。
电磁条速三相异步电动机名称：YCD电磁调速三相异步电动机，有组合式和整体式两种机构。
这两种调速电动机为防护式，空气自冷，卧式安装，且无碳刷，集电环等滑动接触部件择电动机的类型和结构型式。
择电动机的类型和结构型式生产的单位一般用三相交流电源，如无特殊的要求（如在较大范围内平稳地调速，经常启动和反转等），通常都采用三相交流异步电动机。
我国已制定了一标准的Ｙ系列是一般用途的全封闭的自扇冷鼠笼型三相异步电动机，适用于不易燃、不易爆、无腐蚀气体和无特殊要求的机械，如金属切削机床、风机、输送机、搅拌机、农业机械食品机械等。
由于Ｙ系列还具有启动性好的优点，因此也适合某些对启动转矩要求较高的机械。
三相交流异步电动机根据其额定功率和满载转速的不同，具有系列型号。
为适应不同的安装需要，同一类的电动机结构又制成若干种安装形式。
各类型的电动机的参数和外型及安装尺寸可查手册。
选定电动机的容量：电动机的容量选得合适与否，对电动机的工作和经济性都有影响。
当容量小于工作要求时，电动机不能保证工作装置的正常的工作，或使用电动机因长期的过载而过早损坏；容量过大则电动机的价格高，能量不能充分利用，且常常不在满载下运行，其效率和功率的因数都较低，造成浪费。
电机的容量的主要由电动机的运行时的发热情况决定，而发热又与其工作情况决定。
工作机所需工作功率w P ，应由机器工作阻力和运动参数计算得来的，可按下式计算：Kw TnP w 9550=其中：T ——工作机的阻力矩，mm N ⋅；n ——工作机的转速，min /r ；传动装置的总效率0η组成传动装置的各部分运动副效率之积，即 n ηηηηη 3210⋅⋅=其中：1η 2η 3η分别为轴承、齿轮、斜齿轮的传动效率按推荐的传动比合理范围，取一级传动i1=20-50，二级圆柱直齿轮的传动比i2=4-6, 三级圆柱直齿轮的传动比i3=2-4,总的传动范围为40-200.根据附Ⅱ。
2选择Y 系列三相异步电动机 经过综合考虑决定选用Y132S —8型号电动机第三章传动机构的选择各级传动机构的选择考虑减小噪声、振动等方面的要求时，最好选用带传动。
当原动机驱动主动轮时，由于带与带轮间的摩擦（或啮合），便拖动从动轮一起转动，并传递一定动力。
带传动具有结构简单、传动平稳、选价低廉以及缓冲吸振等特点，在近代机械中被广泛应用。
带传动3—1图3-２带传动链传动链传动特点是轴间距范围大，传动比恒定，链条组成件间形成的油膜能吸振，对恶劣环境有一定的适应能力，工作可靠，作用在轴上的载荷小，运转的瞬时速度不均匀，高速时不如带传动平稳。
图3-３链传动齿轮传动机构但是齿轮传动的制造及安装精度要求高，价格较贵，且不宜用于传动距离过大的场合。
蜗杆传动机构蜗杆传动的传动比大，承载能力较齿轮低，常布置在传动系统的高速级，以获得较小的结构尺寸；同时，摩擦力大，发热大。
同时蜗杆传动在啮合处有相对滑动。
当滑动速度很大，工作条件不够良好时，会产生较严重的摩擦与磨损，从而引起过分发热，使润滑情况恶化，因而摩擦损失较大，效率低；根据以上的分析比较，再结合要求的工作条件可以得到，在此采用带传动。
第四章主要执行结构方案设计4.1 定位机构功能原理的工艺分解：图4——11———圆形凸轮机构 2——平底当板 3——工作台壁 4——固定夹头5——加工零件 6——弹簧该构件有1的转动来带动2的移动和6一起组合起来，从而实现4加紧过程。
动力有圆形凸轮下面来带动。
4.2 送料方案a：往复移动机构1 ——偏心轮机构2 ——滑块3 ——蜗杆4 ——料桶5 ——加工构件该机构是实现送料的，由动力传到蜗杆传到偏心轮上，带动偏心轮转动随之带动与轮相连的连杆在移动，连杆就推动滑块来回往复移动。
从而实现推料的过程，近而实现送料方案b：空间齿轮机构实现往复移动1——空间凸轮机构2——滑板3——料桶 4 ——加工构件此机构主要以空间凸轮机构来实现水平的来回往复移动，动力传进来空间凸轮转动，随之动滑板的水平移动，随着移动会推动构件，从而实现送料过程。
其中不完全齿轮的外圈部分是由橡胶模具制成。
分析其原因如下： ① 使用外圈为橡胶齿的不完全齿轮，质地相对柔软，又有弹性。
②如果橡胶齿磨损，可以及时更换。
对于进料凸轮，我们应当采用圆柱凸轮，从而使得再送料快进、快退时满足运动方程式：⎪⎪⎩⎪⎪⎨⎧︒≤<︒︒≤<︒--︒≤<︒︒≤<︒-=)(3609009060)'/2sin()]'/(1[60300)(300]2/)/2sin()/[(000000近休（快退）（远休）快进σσδπδδδσσπδπδδδs s s 假设电动机所带动的主动轮的半径为1r ，被带动的皮带轮的半径为2r 。
则两者之间应当满足传动关系式：1221212,1r r n n i ===ωω。
则可推导出14502112==n nr r ，14502,1=i 橡胶齿轮与钢制齿轮的造价相比较，前者较为经济4.3 进刀机构图4——31——圆盘凸轮机构 2——扇形齿机构 3——齿条 4——齿轮4．4形态学矩阵图系统解的可能方案数： F=5*5*5*5*3=1875 其中列出较为理想的两种： A1+B3+C1+D1+E1 A1+B3+C2+D3+E2图4——4第五章机械运动系统设计方案拟定5.1 拟定的方案方案：1---动力头 2----加工件 3、9、14-----原盘机构 4-----蜗轮 5、8------齿轮6-----电动机7-----连杆10------滑块11------工作台12------齿条13--------扇齿轮 15-----皮带 16-----齿轮第六章方案的评价6.1方案评价表对方案的评价表第七章系统设计数据处理7.1 根据工艺动作顺序和协调要求拟订运动循环图机械运动循环图：图7——1凸轮轴转角名称送料定位夹紧进刀快进休止快退休止休止快进休止快退休止休止快进慢进快退休止休止快进休止快退休止7.2 传动机构的尺寸设计及数据处理为了保持切刀和棘轮机构经过一个周期的传动时间相等，而其他齿轮的传动不改变传动比，因此我采用减速器直接减速达到题目所、要求的转速。
