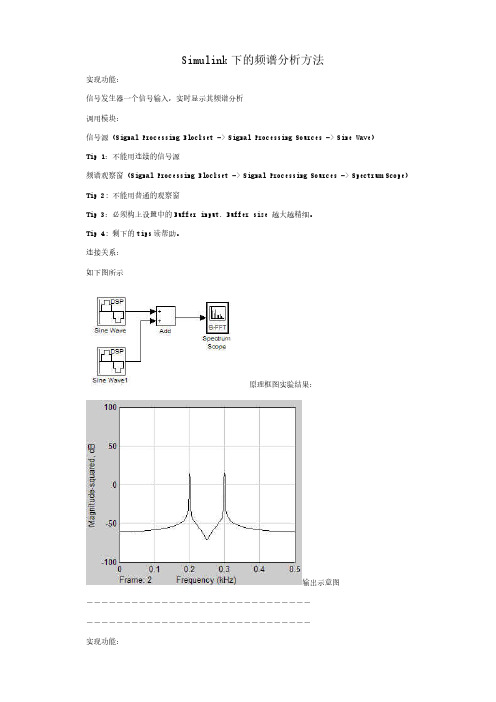

Simulink下的频谱分析方法及matlab的FFT编程

Simulink下的频谱分析方法实现功能：信号发生器一个信号输入，实时显示其频谱分析调用模块：信号源（Signal Processing Blockset -> Signal Processing Sources -> Sine Wave）Tip 1：不能用连续的信号源频谱观察窗（Signal Processing Blockset -> Signal Processing Sources -> Spectrum Scope）Tip 2: 不能用普通的观察窗Tip 3：必须构上设置中的Buffer input. Buffer size 越大越精细。

Tip 4: 剩下的tips读帮助。

连接关系：如下图所示原理框图实验结果：输出示意图－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－实现功能：从Workspace读取一组数，进行频谱分析调用模块：From WorkspaceTip 1: 采样时间不能用0，即必须使用离散模式Tip 2: 从其他模型中Scope保存出来的“Structure with time”的数据可以直接用频谱观察窗（同上一功能）－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－实现功能：从dSPACE读取一组数，进行频谱分析实现方法：1. 从dSPACE读数保存成文件，数据导入Workspace（过程略）2. 采用从其他模型的Scope保存数据为“Structure with time”的方式构建一个结构变量ScopeData13. 使用以下代码将dSPACE数据dscapture拷贝到结构变量ScopeData1中%%ScopeData1.time=[0:0.0001:1.9156]; %纯粹为占位，19157为dSPACE保存数据长度for i=1:19157ScopeData1.signals.values(:,:,i)=dscapture.Y.Data(i);end%%4. 采用下图中的模型进行频谱分析实验结果：通过以上方法对单轴压电加速度传感器进行灵敏度分析，下图分别为采用dSPACE和直接利用示波器分析的结果对比。

matlab的fft函数用法MATLAB中的fft函数用于计算快速傅里叶变换（FFT）。

FFT是一种将信号从时域转换为频域的方法，常用于信号处理、图像处理等领域。

在本文中，我将一步一步回答有关MATLAB中fft函数的使用方法。

一、基本语法在MATLAB中，fft函数的基本语法如下：Y = fft(X)其中，X是要进行FFT的向量或矩阵，输出结果Y是X的离散傅里叶变换的向量或矩阵。

二、一维FFT首先我们来看一维FFT的使用方法。

假设有一个长度为N的一维向量x，我们将对其进行FFT变换并得到变换结果y。

1. 创建输入向量首先，我们需要创建一个长度为N的向量x，作为FFT的输入。

可以通过以下代码实现：N = 1024; % 向量长度x = randn(N, 1); % 创建长度为N的随机向量2. 进行FFT变换接下来，我们使用fft函数对向量x进行FFT变换，代码如下：y = fft(x);3. 可视化结果为了更好地理解和分析FFT结果，通常会对结果进行可视化。

我们可以使用MATLAB的绘图函数来绘制FFT结果的幅度和相位谱。

例如，可以使用如下代码绘制幅度谱：f = (0:N-1)./N; % 频率轴amp = abs(y); % 幅度谱figure;plot(f, amp);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');同样，可以使用如下代码绘制相位谱：phase = angle(y); % 相位谱figure;plot(f, phase);xlabel('Frequency (Hz)');ylabel('Phase');title('Phase Spectrum');三、二维FFT除了一维FFT，MATLAB中的fft函数还支持二维FFT。

利用Matlab进行频谱分析的方法引言频谱分析是信号处理和电子工程领域中一项重要的技术，用于分析信号在频率域上的特征和频率成分。

在实际应用中，频谱分析广泛应用于音频处理、图像处理、通信系统等领域。

Matlab是一种强大的工具，可以提供许多功能用于频谱分析。

本文将介绍利用Matlab进行频谱分析的方法和一些常用的工具。

一、Matlab中的FFT函数Matlab中的FFT（快速傅里叶变换）函数是一种常用的频谱分析工具。

通过使用FFT函数，我们可以将时域信号转换为频域信号，并得到信号的频谱特征。

FFT 函数的使用方法如下：```Y = fft(X);```其中，X是输入信号，Y是输出的频域信号。

通过该函数，我们可以得到输入信号的幅度谱和相位谱。

二、频谱图的绘制在进行频谱分析时，频谱图是一种直观和易于理解的展示形式。

Matlab中可以使用plot函数绘制频谱图。

首先，我们需要获取频域信号的幅度谱。

然后，使用plot函数将频率与幅度谱进行绘制。

下面是一个示例：```X = 1:1000; % 时间序列Y = sin(2*pi*10*X) + sin(2*pi*50*X); % 输入信号Fs = 1000; % 采样率N = length(Y); % 信号长度Y_FFT = abs(fft(Y)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, Y_FFT);```通过上述代码，我们可以得到输入信号在频谱上的特征，并将其可视化为频谱图。

三、频谱分析的应用举例频谱分析可以应用于许多实际问题中。

下面将介绍两个常见的应用举例：语音信号分析和图像处理。

1. 语音信号分析语音信号分析是频谱分析的一个重要应用领域。

通过对语音信号进行频谱分析，我们可以探索声波的频率特性和信号的频率成分。

在Matlab中，可以使用wavread 函数读取音频文件，并进行频谱分析。

下面是一个示例：```[waveform, Fs] = wavread('speech.wav'); % 读取音频文件N = length(waveform); % 信号长度waveform_FFT = abs(fft(waveform)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, waveform_FFT);```通过上述代码，我们可以获取语音信号的频谱特征，并将其可视化为频谱图。

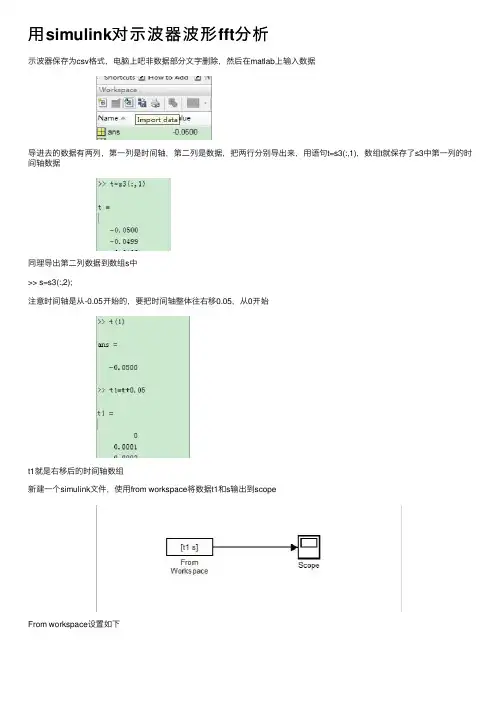

⽤simulink对⽰波器波形fft分析
⽰波器保存为csv格式，电脑上吧⾮数据部分⽂字删除，然后在matlab上输⼊数据
导进去的数据有两列，第⼀列是时间轴，第⼆列是数据，把两⾏分别导出来，⽤语句t=s3(:,1)，数组t就保存了s3中第⼀列的时间轴数据
同理导出第⼆列数据到数组s中
>> s=s3(:,2);
注意时间轴是从-0.05开始的，要把时间轴整体往右移0.05，从0开始
t1就是右移后的时间轴数组
新建⼀个simulink⽂件，使⽤from workspace将数据t1和s输出到scope
From workspace设置如下
仿真步长设置，设置开始时间为0，结束时间为数组t1最后⼀个数字，步长为数组t1步长
运⾏，scope就能出来波形了，再⽤powergui⾥的FFT分析。

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先，我们需要了解FFT的原理。

FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。

在频谱图中，横轴表示频率，纵轴表示振幅。

该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容：1.实验目的和背景介绍。

simulink频率响应曲线
在Simulink中绘制频率响应曲线，可以通过使用频率响应分
析工具箱中的块以及Matlab中的快速傅里叶变换（FFT）函
数来实现。

以下是一种常用的方法：
1. 建立一个输入信号源模块，可以是恒定的幅度和频率的正弦波信号。

2. 将输入信号传递给一个系统模型，该系统模型是你想分析频率响应的模型。

这可以是一个已经建立的Simulink模型，也
可以是一个自定义的系统。

3. 将系统模型的输出连接到一个快速傅里叶变换（FFT）模块。

FFT模块将时域信号转换为频域信号。

4. 将FFT模块的输出传递给一个幅度谱和相位谱测量模块。

这将计算频域信号的振幅和相位。

5. 将幅度谱和相位谱通过作图工具显示出来，即可得到频率响应曲线。

需要注意的是，频率响应曲线的绘制是基于离散频率的，因此需要给定适当的采样率来表示连续频率范围。

此外，还可以使用计算工具箱中的其他分析工具，如频率响应分析工具、Bode图等来绘制频率响应曲线。

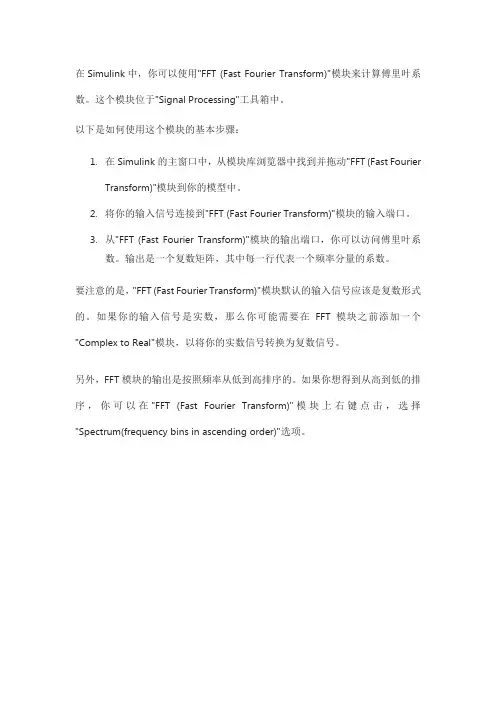

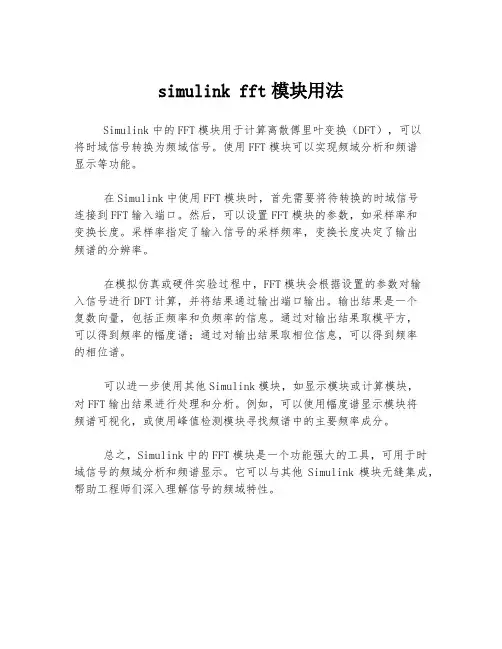

在Simulink中，你可以使用"FFT (Fast Fourier Transform)"模块来计算傅里叶系数。

这个模块位于"Signal Processing"工具箱中。

以下是如何使用这个模块的基本步骤：
1.在Simulink的主窗口中，从模块库浏览器中找到并拖动"FFT (Fast Fourier
Transform)"模块到你的模型中。

2.将你的输入信号连接到"FFT (Fast Fourier Transform)"模块的输入端口。

3.从"FFT (Fast Fourier Transform)"模块的输出端口，你可以访问傅里叶系
数。

输出是一个复数矩阵，其中每一行代表一个频率分量的系数。

要注意的是，"FFT (Fast Fourier Transform)"模块默认的输入信号应该是复数形式的。

如果你的输入信号是实数，那么你可能需要在FFT模块之前添加一个"Complex to Real"模块，以将你的实数信号转换为复数信号。

另外，FFT模块的输出是按照频率从低到高排序的。

如果你想得到从高到低的排序，你可以在"FFT (Fast Fourier Transform)"模块上右键点击，选择"Spectrum(frequency bins in ascending order)"选项。

matlab simulink 傅里叶变换-概述说明以及解释1.引言1.1 概述概述：傅里叶变换是一种重要的信号处理工具，在数字信号处理领域有着广泛的应用。

通过将信号从时域转换到频域，可以方便地分析信号的频谱特性，从而实现信号滤波、频谱分析、频率识别等功能。

Matlab Simulink 是一款强大的仿真工具，提供了丰富的信号处理函数和模块，可以方便地进行傅里叶变换的仿真和分析。

本文将介绍Matlab Simulink中傅里叶变换的基本原理和应用方法，帮助读者更好地理解和使用这一信号处理工具。

1.2 文章结构文章结构部分:本文主要分为引言、正文和结论三部分。

在引言部分中，将对Matlab Simulink 傅里叶变换进行概述，介绍文章的结构和目的。

在正文部分中，将首先介绍Matlab Simulink的基本概念和简介，然后详细阐述傅里叶变换的原理，最后探讨在Matlab Simulink中如何应用傅里叶变换。

在结论部分中，将对整篇文章进行总结，并展望傅里叶变换在未来的应用前景，最后以一段结束语作为结尾。

整个文章结构严谨，内容完整，希望读者能够从中获得有益的启发和知识。

1.3 目的：本文旨在探讨Matlab Simulink中傅里叶变换的应用。

通过介绍Matlab Simulink简介和傅里叶变换原理，以及实际应用中的案例分析，旨在帮助读者深入了解傅里叶变换在信号处理领域的重要性和实际应用价值。

同时，通过本文的学习，读者可以掌握在Matlab Simulink中进行傅里叶变换的方法，提高信号处理的效率和准确性。

最终目的是让读者能够运用所学知识解决实际问题，拓展傅里叶变换在工程实践中的应用范围。

2.正文2.1 Matlab Simulink简介Matlab Simulink是MathWorks公司推出的一款专业的仿真和建模工具，它结合了Matlab编程语言和Simulink建模环境，提供了一种方便快捷的方式来进行系统建模、仿真和分析。

matlab的fft算法MATLAB是一款广泛使用的数学软件，它提供了许多强大的工具和函数，可以帮助我们进行各种数学计算和分析。

其中，FFT（Fast Fourier Transform）算法是MATLAB中一个非常常用的函数，它用于对时间域信号进行快速傅里叶变换，从而在频域对信号进行分析。

一、FFT算法简介FFT算法是一种基于离散傅里叶变换（DFT）的快速算法，可以将一个信号从时域转换到频域，也可以将信号从频域转换到时域。

通过FFT算法，我们可以快速、准确地分析信号的频率成分和时延特性，从而更好地理解和处理信号。

在MATLAB中，可以使用fft函数来进行FFT运算。

该函数接受一个一维时间序列作为输入，并返回一个频域序列。

可以通过使用该函数来分析连续信号的频谱特性。

三、使用FFT函数的步骤1. 导入数据：首先，需要将需要分析的时间序列数据导入MATLAB中。

可以使用向量、数组或矩阵等形式导入数据。

2. 调用fft函数：在MATLAB命令窗口中，使用fft函数来对数据进行FFT运算。

输入参数包括时间序列数据和N值（采样点数），输出参数为频域序列。

3. 观察结果：通过绘图或打印输出等方式，观察FFT结果。

可以查看每个频率分量的幅值和相位信息，以及整个频谱的形状和位置。

4. 分析应用：根据FFT结果，可以对信号进行进一步的分析和处理，如噪声抑制、调制解调、通信系统设计等。

四、应用示例假设有一个简单的正弦波信号，可以使用MATLAB中的FFT函数来分析其频谱特性。

具体步骤如下：1. 导入数据：使用向量生成一个频率为5Hz、持续时间为1秒的正弦波信号。

2. 调用fft函数：在MATLAB命令窗口中，使用fft函数对该信号进行FFT运算，并指定采样点数为256。

3. 观察结果：使用plot函数绘制FFT结果的频谱图，并使用MATLAB中的frequency domain函数分析FFT结果。

4. 分析应用：根据FFT结果，可以得出该信号的频率成分和幅值信息，从而更好地理解该信号的性质和特点。

示波器保存为csv格式，电脑上吧非数据部分文字删除，然后在matlab上输入数据
导进去的数据有两列，第一列是时间轴，第二列是数据，把两行分别导出来，用语句t=s3(:,1)，数组t就保存了s3中第一列的时间轴数据
同理导出第二列数据到数组s中
>> s=s3(:,2);
注意时间轴是从-0.05开始的，要把时间轴整体往右移0.05，从0开始
t1就是右移后的时间轴数组
新建一个simulink文件，使用from workspace将数据t1和s输出到scope
From workspace设置如下
仿真步长设置，设置开始时间为0，结束时间为数组t1最后一个数字，步长为数组t1步长
运行，scope就能出来波形了，再用powergui里的FFT分析。
