6.MRS谱线判读及临床应用

磁共振波谱（MRspectroscopy，MRS）磁共振波谱（MR spectroscopy，MRS）是目前唯一能无创伤地探测活体组织化学特性的方法。

在许多疾病中，代谢改变先于病理形态改变，而MRS对这种代谢改变的潜在敏感性很高，故能提供信息以早期检测病变。

磁共振波谱mRS）研究人体细胞代谢的病理生理改变，而常规MRI则是研究人体器官组织大体形态的病理生理改变，但二者的物理学基础都是核共振现象。

一、MRS的原理磁共振信号的共振频率由两个因素决定①旋磁比r，即原子的内在特性②核所处位置的磁场强度。

核所受的磁场主要由外在主磁场（B。

）来诀定，但是核所受的磁场强度也与核外电子云及邻近原子的原子云有关。

电子云的作用会屏蔽主磁场的作用，使着核所受的磁场强度小于外加主磁场。

这种由于电子云的作用所产生的磁场差别被称为化学位移。

因此，对于给定的外磁场，不同核所处的化学环境不一样，从而产生共振频率的微小差别，导致磁共振谱峰的差别，从而识别不同代谢产物及其浓度。

MRS可检测许多重要化合物的浓度，根据这些代谢物含量的多少可以分析组织代谢的改变，1H-MRS可测定 12种脑代谢产物和神经递质的共振峰，N-乙酸门冬氨酸(NAA)、肌酸（Cr）磷酸肌酸（PCr）胆碱（cho）肌醇（MI）谷氨酸胺Gln）谷氨酸盐（Glu)乳酸（Lac）等。

生物中，许多生物分子都有31P，这些化合物参与细胞的能量代谢和与生物膜有关的磷脂代谢，31P－MRS被广泛用在对脑组织能量代谢及酸碱平衡的分析上，可以检测磷酸肌酸(PCr人无机磷酸盐(PI）α- ATP、β-ATP、γ—ATP的含量和细胞内的 PH值。

二、MRS的临床应用1．正常人的脑MRSMR波谱变化可反映神经元生长分化，脑能量代谢和髓鞘分化瓦解过程改变。

NAA是哺乳动物神经系统中普遍存在的化合物，几乎所有的NAA均存在于神经对内，目前将NAA作为反映神经元功能的内标物。

正常人有很高的NAA／Cr）值，NAA下降提示神经元的缺失和破坏。

MRS的原理和临床应用磁共振声能体系（Magnetic Resonance Spectroscopy，MRS）是一种基于核磁共振（Nuclear Magnetic Resonance，NMR）技术的谱学方法，用于研究生物体内各种物质的浓度、代谢水平以及分子结构。

与常见的磁共振成像（Magnetic Resonance Imaging，MRI）技术不同，MRS主要关注的是信号产生者的化学分子本身，它可以提供关于生物体内分子含量和代谢的信息，从而对生物体进行非侵入性的组织和代谢状态评估。

MRS的原理基于核磁共振现象，核磁共振是一种磁共振现象，其基本原理是核自旋在外磁场中被激发并释放能量的过程。

当核自旋受到外磁场的作用时，它具有不同的能级，其中能级之间的跃迁依赖于外加磁场的强度。

通过在外磁场中施加一种特定的脉冲序列，可以使得不同的核自旋产生不同的共振信号，这些信号可以被接收线圈捕捉到并转换成数据。

MRS技术可以在体内测量到许多核的共振信号，主要包括氢原子的共振信号（称为质子磁共振，Proton Magnetic Resonance，1H-MRS），以及磷、碳、氮、硫和氧等原子的共振信号。

这些信号的频率和强度可以提供体内不同物质的含量和分布信息。

MRS的临床应用广泛，主要包括以下几个方面：1.肿瘤诊断和治疗评估：MRS可以提供肿瘤组织内代谢物的浓度和代谢水平信息，从而对肿瘤进行定性和定量分析。

通过测量乳酸、胆碱、肌酸等代谢物的含量，可以实现对肿瘤的定位、分级和预后评估，以及肿瘤治疗的监测和评估。

2.神经代谢疾病诊断和研究：MRS可以用于研究和评估脑部神经疾病的代谢异常。

例如，通过测量谷氨酸和谷氨酸盐的比例，可以评估脑细胞的能量代谢情况，进而判断神经退行性疾病的程度和发展趋势。

3.心脏病诊断和研究：MRS可以用于评估心脏肌肉的代谢状态。

通过测量磷代谢物如磷酸肌酸和磷酸二酯等的含量和代谢速率，可以评估心脏肌肉的功能和损伤程度，提供对心脏病的更准确的诊断和治疗策略。

Mrs的原理和应用1. Mrs的概述Mrs（Mind Reading System）是一种通过脑机接口技术（Brain-Computer Interface，BCI）实现读取人类大脑中思维信息的系统。

通过对脑电信号的分析和处理，Mrs能够解码人类大脑中的思维活动，并将其转化为可理解的形式。

2. Mrs的原理Mrs系统主要基于脑电图（Electroencephalogram，EEG）信号的采集和分析。

在使用Mrs之前，需要在被试者头部安装脑电采集设备，通常是一组电极阵列。

这些电极会记录下被试者大脑中的脑电信号。

Mrs通过对脑电信号进行处理和分析，实现以下几个步骤：2.1 数据采集Mrs系统使用脑电设备采集被试者的脑电信号。

脑电信号是由大脑神经元的电活动产生的微弱电流，可以通过安装在头部的电极阵列记录下来。

2.2 信号处理采集到的脑电信号经过一系列的信号处理操作，包括滤波、放大和去噪等。

这些处理操作旨在提高信号质量，去除噪声和干扰。

2.3 特征提取在信号处理完成后，Mrs系统会从脑电信号中提取出一些特征，比如频谱特征、时域特征等。

这些特征能够反映出被试者的思维活动。

2.4 模式识别提取的特征将被输入到模式识别算法中，用于从中识别和解码被试者的思维活动。

常用的模式识别算法包括支持向量机（Support Vector Machine，SVM）、人工神经网络等。

2.5 可视化输出Mrs系统将解码的思维活动转化为可理解的形式，通常是通过图形界面的方式展示出来。

被试者可以通过观察界面上的反馈信息了解到自己的思维活动。

3. Mrs的应用Mrs系统具有广泛的应用前景，尤其在医学和人机交互领域有着重要的价值。

3.1 医学领域Mrs系统在医学领域具有重要的研究和应用意义。

例如，可以利用Mrs系统帮助研究脑部疾病和神经系统紊乱的机制，如帕金森病、癫痫等。

此外，Mrs系统还可以为脑机接口辅助治疗提供支持，比如帮助瘫痪患者恢复运动能力。

mrs技术的原理及临床应用1. 什么是mrs技术？MRS全称为磁共振波谱技术（Magnetic Resonance Spectroscopy），是一种非侵入性的方法，通过使用核磁共振（NMR）技术来获取生物体内的化学信息。

它通过测量生物体内不同化合物的特定核的能量水平，从而识别和定量不同类型的化学物质，如代谢物、神经递质和细胞标志物。

MRS技术在临床医学和科学研究中被广泛应用，对于疾病的诊断、治疗和监测起到了重要的作用。

2. MRS技术的原理MRS技术的原理基于核磁共振（NMR）原理，该原理是研究原子和分子结构的一种重要方法。

核磁共振是由磁场和无线电频率辐射引起的原子核的行为，通过外加峰度和射频脉冲可以引起原子核的能量状态发生变化，进而产生特定的回波信号。

这些回波信号经过信号处理和傅里叶变换等复杂的数学算法处理后，可以得到生物体内不同核的能谱信息。

3. MRS技术的临床应用3.1 代谢物测定MRS技术可以用于非侵入性地测定生物体内的代谢物含量及其浓度。

通过测量特定核的能谱信息，医生可以了解患者体内不同代谢物的水平，从而辅助诊断和治疗疾病。

例如，通过测量脑部组织中的乳酸浓度，可以帮助判断患者是否存在脑缺氧等问题。

3.2 肿瘤诊断MRS技术在肿瘤诊断中发挥着重要作用。

肿瘤组织与正常组织在代谢物的含量和比例上存在差异，通过比较肿瘤组织和周围正常组织的代谢物谱图，可以帮助医生确定肿瘤的类型、分级和活动程度。

这对于制定适当的治疗方案和预测疗效有重要意义。

3.3 神经系统疾病监测MRS技术还可以应用于神经系统疾病的监测和研究。

通过测量大脑中特定区域的代谢物浓度变化，医生可以了解神经系统疾病的发展过程和病情变化，从而进行及时干预和治疗。

例如，对于阿尔茨海默病等神经退行性疾病，MRS技术可以提供有关脑内代谢物变化的线索。

3.4 乳腺癌筛查MRS技术在乳腺癌筛查中也有应用，可以通过测量乳腺组织中的代谢物谱图来判断是否存在恶性肿瘤。

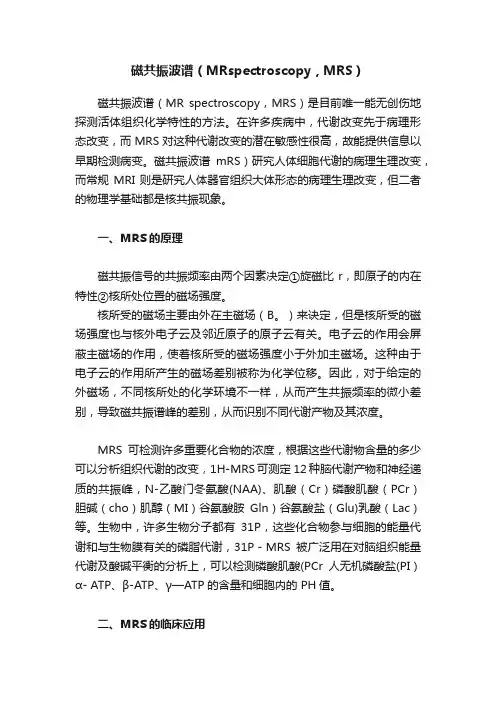

磁共振波谱（MR spectroscopy，MRS）磁共振波谱（MR spectroscopy，MRS）是目前唯一能无创伤地探测活体组织化学特性的方法。

在许多疾病中，代谢改变先于病理形态改变，而MRS对这种代谢改变的潜在敏感性很高，故能提供信息以早期检测病变。

磁共振波谱mRS）研究人体细胞代谢的病理生理改变，而常规MRI则是研究人体器官组织大体形态的病理生理改变，但二者的物理学基础都是核共振现象。

一、MRS的原理磁共振信号的共振频率由两个因素决定①旋磁比r，即原子的内在特性②核所处位置的磁场强度。

核所受的磁场主要由外在主磁场（B。

）来诀定，但是核所受的磁场强度也与核外电子云及邻近原子的原子云有关。

电子云的作用会屏蔽主磁场的作用，使着核所受的磁场强度小于外加主磁场。

这种由于电子云的作用所产生的磁场差别被称为化学位移。

因此，对于给定的外磁场，不同核所处的化学环境不一样，从而产生共振频率的微小差别，导致磁共振谱峰的差别，从而识别不同代谢产物及其浓度。

MRS可检测许多重要化合物的浓度，根据这些代谢物含量的多少可以分析组织代谢的改变，1H-MRS可测定12种脑代谢产物和神经递质的共振峰，N-乙酸门冬氨酸(NAA)、肌酸（Cr）磷酸肌酸（PCr）胆碱（cho）肌醇（MI）谷氨酸胺Gln）谷氨酸盐（Glu)乳酸（Lac）等。

生物中，许多生物分子都有31P，这些化合物参与细胞的能量代谢和与生物膜有关的磷脂代谢，31P－MRS被广泛用在对脑组织能量代谢及酸碱平衡的分析上，可以检测磷酸肌酸(PCr人无机磷酸盐(PI）α- ATP、β-ATP、γ—ATP的含量和细胞内的PH值。

二、MRS的临床应用1．正常人的脑MRSMR波谱变化可反映神经元生长分化，脑能量代谢和髓鞘分化瓦解过程改变。

NAA是哺乳动物神经系统中普遍存在的化合物，几乎所有的NAA均存在于神经对内，目前将NAA作为反映神经元功能的内标物。

正常人有很高的NAA／Cr）值，NAA下降提示神经元的缺失和破坏。

磁共振波谱成像（MRS）解读及临床意义MRS是目前能够进行活体组织内化学物质无创性检测的唯一方法，MRI提供的是正常和病理组织的形态信息，而MRS则可以提供组织的代谢信息。

大家都清楚在很多疾病的发生过程中，代谢改变往往是早于形态改变的，因此磁共振波谱所能提供的代谢信息无疑有助于疾病的早期诊断,那么MRS是如何成像的。

技术原理·利用原子核化学位移现象成像不同化合物的相同原子核，相同化合物不同原子核之间由于所处的化学环境不同，其周围磁场有轻微变化，共振频率会有差别，这种情况称为化学位移现象，共振频率的差别就是MRS的原理基础·MRS表示方法横轴表示化学位移（频率差别）单位为百万分之一（ppm）纵轴表示信号强度峰高和峰值下面积反映某化合物的存在和量，与共振原子核的数目成正比SV PRESS TE=35ms•NAA波（N－乙酰天门冬氨酸）：波峰在2.02ppm。

仅存在于神经系统，由神经元的线粒体产生，是神经元密度和活力的标志。

所有能够导致神经元损伤和丢失的病变都可以表现有NAA波降低和NAA/Cr比值降低，包括脑肿瘤、脑梗死、脑炎等。

•Cho波（胆碱）：波峰在3.20ppm。

胆碱参与细胞膜的合成和降解，与细胞膜磷脂代谢有关，并且是神经递质乙酰胆碱的前体。

Cho波增高说明细胞膜更新加快、细胞密度大，通常为肿瘤细胞增殖所致。

•Cr波（肌酸）：波峰在3.05ppm。

包括肌酸（Cr）、磷酸肌酸（PCr），存在于神经元和胶质细胞中，为能量代谢物质。

在同一个体脑内不同代谢条件下，Cr＋PCr的总量恒定，即信号较稳定，故常用来作参比值。

脑肿瘤时，因为肿瘤对能量代谢需求高可导致Cr降低。

•Lac波（乳酸）：波峰在1.33~1.35ppm，为无氧代谢产物。

正常情况下细胞能量代谢以有氧氧化为主，1H-MRS检测不到。

而在缺血/缺氧或者高代谢状态如恶性肿瘤时，乳酸信号强度增加。

包含两个明显的共振峰，称为“双尖波”，在较短TE（136ms、144ms）时表现为倒置双峰，在较长TE（272ms,288ms）时表现为正向双峰。

MRS临床应用
峰的位置决定了化学物质，峰下面的面积代表了相对含量
3.颅脑疾病应用
正常新生儿MRS
Cho为最高峰，NAA低于Cho，1岁以后随着髓鞘化的逐渐完成而发生逆转，Cr是能量代谢的物质，相对恒定。

LAC正常者检测不到。

1.缺血缺氧性脑病（HIE）
NAA的降低,在LAC升高后数天才出现，提示乳酸过多积聚引起神经元自身溶解，是不可逆性损伤的标志
Glx升高，是由于缺血缺氧引起神经递质释放进入突触间隙所致
ml升高，提示伴胶质增生及髓鞘化不良
2.脑梗塞
急性期：
梗塞区NAA显著降低，Cho及Cr也降低 Lac升高明显
边缘区 Lac升高，其余不明显，为缺血带 Lac升高区远大于T2WI 高信号区
慢性期：
Lac升高 NAA、Cho、Cr降低
NAA的减低与临床预后分级相关性
72小时NAA消失区域代表脑梗死区
Lac/NAA比值（LNR）来判断：
1.LNR大于1.0代表梗死区
2.LNR小于1.0代表非梗死区
再灌注时，Lac可一度接近正常，但再灌注损伤时，再次Lac升高，NAA降低
3.肿瘤（胶质瘤、转移瘤、淋巴瘤）
共同点：NAA下降、Cho上升、Cho/Cr值升高，可出现Lip、
Lac峰
不同点：1.胶质瘤NAA随着恶性程度升高而降低
2.转移瘤缺乏Cr激酶，降低更明显或消失
3. 淋巴瘤Lip峰升高明显
注：胼胝体区胶质瘤出现1.33ppm区高Lip峰，为肿瘤坏死所致脑膜瘤：NAA峰下降消失Cho峰升高，“M”peak比较典型脑膜瘤表现。

磁共振波谱（Magnetic Resonance Spectroscopy，MRS）是一种非侵入性的生物化学分析技术，通过测量生物体内特定核磁共振信号，可以直接获得生物体内代谢产物的信息。

以下是MRS 检查的一般流程：1. 患者准备：在MRS检查前，患者需要进行一些准备工作，如空腹、禁水等，以确保检查结果的准确性。

同时，患者需要签署知情同意书，了解检查的过程和可能的风险。

2. 扫描前准备：在MRS扫描前，需要对患者进行一些准备工作，如放置监护设备、调整扫描参数等。

此外，还需要对扫描环境进行一些特殊的准备，如放置磁场屏蔽、调整扫描设备等。

3. 扫描过程：在MRS扫描过程中，患者需要躺在扫描床上，并保持静止。

扫描设备会产生一个强磁场，并通过射频脉冲激发样品中的核磁共振信号。

这些信号会被检测并记录下来，形成MRS谱。

4. 谱线拟合：在MRS谱数据处理中，需要对谱线进行拟合，以便提取出谱线的特征参数，如化学位移、峰面积等。

谱线拟合通常采用非线性回归方法，如最大似然法等。

5. T2衰减校正：在MRS谱数据处理中，需要对谱线的T2衰减进行校正，以便准确地提取出谱线的特征参数。

T2衰减校正通常采用多项式拟合或插值方法。

6. 脂肪分数计算：在MRS谱数据处理中，可以通过谱线特征参数的分析，计算出样品中的脂肪分数。

脂肪分数通常采用化学位移法或峰面积法进行计算。

7. 结果分析与解释：在MRS检查完成后，需要对谱线特征参数进行分析和解释，以便得出关于样品中代谢产物的结论。

这些结论通常需要结合临床信息进行解释，以便为临床诊断和治疗提供支持。

需要注意的是，MRS检查的具体流程可能会因设备、技术和应用领域的不同而有所差异。
