送桩工程量计算例题桩基工程有很多优点，随着建筑物的层数越来越高，桩基的使用也越来越广泛，在此我们选编部分桩基工程的题目，以介绍桩基工程的预算编制的有关问题。
1、某工程用于挡土的钢筋混凝土板桩共40根，设计桩长8m，（一段，包括桩尖），截面尺寸为450×200㎜，砼为C30（20），每根桩钢筋设计用量为100㎏，设计桩顶标高距自然地面0.60m，土为二级土，运距5km，试计算打桩的全部综合基价（打桩机的场外运费不计）注：①预制桩制作工程量等于设计截面乘设计桩长（包括桩尖），并增加构件损耗。
板桩的构件损耗为2%。
运桩工程量等于制桩工程量。
打桩工程量应去掉构件损耗，即为设计工作量。
注意打桩工程量以m3计。
②砼的强度等级、石子粒径设计与定额不同时可以换算。
换算公式为：换后基价 = 原基价 + （换入砼单价－换出砼单价）×砼定额含量砼的单价可查定额附录。
查表时应注意：a、分清预制，还是现浇；b、分清碎石，还是砾石。
凡不加说明者，均按碎石计算。
c、注意石子粒径，若设计未指明粒径者，均认为与定额粒径一致。
d、若未指明水泥强度等级，并且表中有两种水泥强度等级时，应查低的相对应的单价。
③打桩工程若属于小型工程，打桩定额的人工、机械乘系数1.25，即增加0.25倍。
注意，送桩工程也应作小型工程相应的调整。
板桩小型工程量小于50 m3。
④送桩工程量等于桩的横截面乘以送桩长度，送桩长度等于桩顶至自然地面之距加0.5m。
送桩基价以相应打桩定额子目乘以一定系数计算。
【见92页16条说明】⑤预制构件钢筋调整方法：钢筋调整量 = 预算用量－定额用量预算用量 = 设计用量×（1 + 构件损耗率）×（1 + 制作损耗率）定额用量 = 定额含量×构件制作工程量。
构件损耗率，钢筋制作损耗率，查有附表。
解：5－75′C30（20）板桩预制工程量：0.45×0.2×8×40×（1 + 0.02） = 2.938（10 m³）基价：8225.80 +（169.22－150.41）×10.10 = 8415.78（元/10 m³）综合基价：2.938×8415.78 = 24725.56（元）6－14 预制桩的运输（三类构件，运距5km）工程量： 2.938（10 m³）基价：1303.97（元/10 m³）综合基价：2.938×1303.97 = 3831.06（元）2－18打桩【单桩体积为0.45×0.2×8 = 0.72（m³）；二级土】工程量： 0.45×0.2×8×40 = 28.80（m³）基价：335.44 + （46.62 + 229.51）×（1.25－1）= 404.47（元/m³）综合基价：28.80×404.47 = 11648.81（元）2－18〞打送桩工程量： 0.45×0.20×（0.6 +0.5）×40 = 3.96（m³）基价：335.44 + （46.62 + 229.51）×（1.25×1.67－1）= 635.73（元/m³）综合基价：3.96×635.73 = 2517.49（元）5－220 钢筋调整工程量： 0.10×40×（1 + 0.2）×（1 + 0.2）－（0.2 + 0.8）×2.938 = 1.224（t）基价：3142.35（元/t）综合基价：1.224×3142.35 = 3846.24（元/t）综合基价合计：24725.56 + 3831.06 + 11648.81 + 2517.49 + 3846.24 = 46569.16（元）2、某工程桩基础为柴油打桩机打沉管灌注桩，设计桩长12m，桩径500㎜，砼为C25（20），每根桩钢筋用量为110㎏，共有22根桩，试计算打桩工程的综合基价。

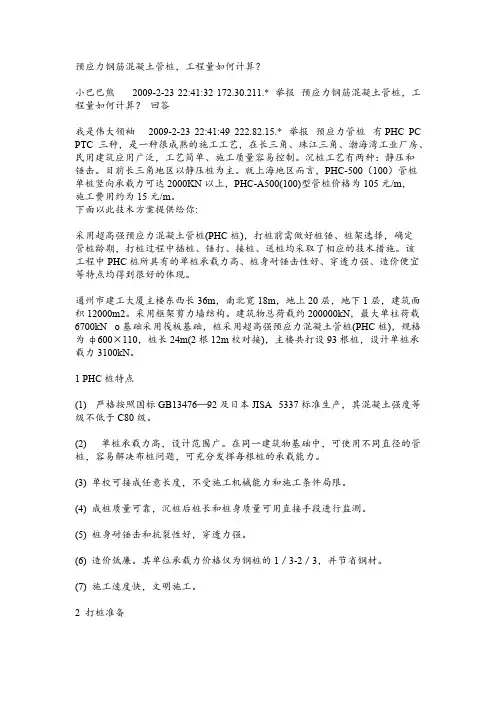

预应力钢筋混凝土管桩，工程量如何计算？小巴巴熊2009-2-23 22:41:32 172.30.211.* 举报预应力钢筋混凝土管桩，工程量如何计算？回答我是伟大领袖2009-2-23 22:41:49 222.82.15.* 举报预应力管桩有PHC PC PTC 三种，是一种很成熟的施工工艺，在长三角、珠江三角、渤海湾工业厂房、民用建筑应用广泛，工艺简单、施工质量容易控制。
沉桩工艺有两种：静压和锤击。
目前长三角地区以静压桩为主。
就上海地区而言，PHC-500（100）管桩单桩竖向承载力可达2000KN以上，PHC-A500(100)型管桩价格为105元/m，施工费用约为15元/m。
下面以此技术方案提供给你:采用超高强预应力混凝土管桩(PHC桩)，打桩前需做好桩锤、桩架选择，确定管桩龄期，打桩过程中插桩、锤打、接桩、送桩均采取了相应的技术措施。
该工程中PHC桩所具有的单桩承载力高、桩身耐锤击性好、穿透力强、造价便宜等特点均得到很好的体现。
通州市建工大厦主楼东西长36m，南北宽18m，地上20层，地下1层，建筑面积12000m2。
采用框架剪力墙结构。
建筑物总荷载约200000kN，最大单柱荷载6700kN o基础采用筏板基础，桩采用超高强预应力混凝土管桩(PHC桩)，规格为ф600×110，桩长24m(2根12m校对接)，主楼共打设93根桩，设计单桩承载力3100kN。
1 PHC桩特点(1) 严格按照国标GB13476—92及日本JISA 5337标准生产，其混凝土强度等级不低于C80级。
(2) 单桩承载力高，设计范围广。
在同一建筑物基础中，可使用不同直径的管桩，容易解决布桩问题，可充分发挥每根桩的承载能力。
(3) 单校可接成任意长度，不受施工机械能力和施工条件局限。
(4) 成桩质量可靠，沉桩后桩长和桩身质量可用直接手段进行监测。
(5) 桩身耐锤击和抗裂性好，穿透力强。
(6) 造价低廉。
预应力管桩计算书一、计算依据1、《预应力混凝土管桩基础技术规程》 (DBJ/T15-27-2018)2、《建筑结构荷载规范》 (GB-2012)3、《建筑桩基技术规范》 (JGJ94-2008)二、基本参数1、桩型：预应力管桩2、桩径：D=400mm3、桩长：L=15m4、桩端持力层：强风化岩层5、单桩承载力设计值：R=1200kN三、管桩结构计算1、截面面积A = π(D/2)² = π(400/2)² = 4000π mm²2、惯性矩I = π(D/2)³ = π(400/2)³ = π mm⁴3、桩身抗弯强度设计值fpy = 1.4 × 140 N/mm² = 1.4 × 140 ×1000 N/cm²4、桩身配箍率n = A × fpy / (πD²) = 4000π× 140 / (π×400²) = 1/75≈0.01335、约束箍筋布置：在桩身高度范围内每隔1m设置一道直径为16mm 的约束箍筋，约束箍筋的间距宜不大于350mm。
6、配箍率计算：n = (π×D²×Z×fy/4)/(Z×fy/2+π×D²×n×fy/4) = (π×400²×1×140/4)/(1×140/2+π×400²×16×140/4) =0.9667≈1/757、单桩竖向承载力设计值Q = n × A × fpy = 1/75 × 4000π×140 × 1000 N = N8、单桩竖向承载力特征值qpa = Q / (πD²) = / (π×400²) N/cm ² = 17 N/cm²9、根据地质勘察报告提供的资料，强风化岩层的承载力特征值fa=350kPa，则单桩竖向承载力特征值qpa= fa=350kPa。
1. 打（压）预制混凝土方桩按设计图示尺寸以桩长（包括桩尖）计算；打（压）预制混凝土管桩，按设计图示尺寸以桩长（不包括桩尖）计算。
如管桩的空心部分按设计要求灌注填充材料时，按设计长度乘以管内截面积以体积计算。
2. 接桩：电焊接桩按设计图示规定以接头数量计算。
3. 送桩：按送桩长度计算（即打桩架底至桩顶面高度或自桩顶面至自然地坪面另加0.5m计算），套用相应打（压）桩子目：预制混凝土桩送桩，人工及机械台班消耗量乘以1.2；钢管桩送桩，人工及机械台班消耗量乘以1.5；有计算送桩的打、压预制混凝土桩项目，子目桩消耗量103.8m改为101m。
4. 打（压）钢管桩工程量，按入土长度的理论质量以质量计算；5. 沉管灌注混凝土桩、夯扩桩、水泥粉煤灰碎石桩（CFG）桩、钻（冲）孔桩、旋挖桩按桩长乘设计截面面积以体积计算。
6. 泥浆运输工程量：按钻（冲）孔桩或地下连续墙的工程量以体积计算。
泥浆运输子目适用于钻（冲）孔灌注桩、旋挖成孔灌注桩、微型桩、地下连续墙等项目7. 人工挖孔桩护壁工程量：（1）按成孔长度乘以设计截面面积（含护壁）以体积计算。
（2）桩芯工程量按成孔长度乘以设计截面以体积计算，扣除空桩部分体积。
8. 钢桩尖制作按图示尺寸以质量计算。
9. 压力灌浆微型桩按设计图示尺寸以桩长计算。
10. 打孔灌注砂桩、砂石桩工程量，按桩长（包括桩尖）乘以设计截面面积以体积计算。
11. 高压旋喷桩、喷粉桩（深层搅拌桩）按设计图示尺寸以桩长（包括桩尖）计算。
12.钢板桩按设计图示尺寸以质量计算。
13. 安、拆导向夹具，按设计规定的长度计算。
14. 圆木桩按林业主管部门原木材积表以体积计算。
打桩支架，按审定的施工组织设计，以水平投影面积计算。
在沟槽（基坑）内打桩时，打桩机的临时支架，按沟槽（基坑）的实际上口面积计算，沟槽（基坑）宽在3m以内，不得计算。
15. 地下连续墙按设计图示墙中心线乘以厚度乘以槽深以体积计算。
16. 地基强夯按设计图示尺寸以面积计算。

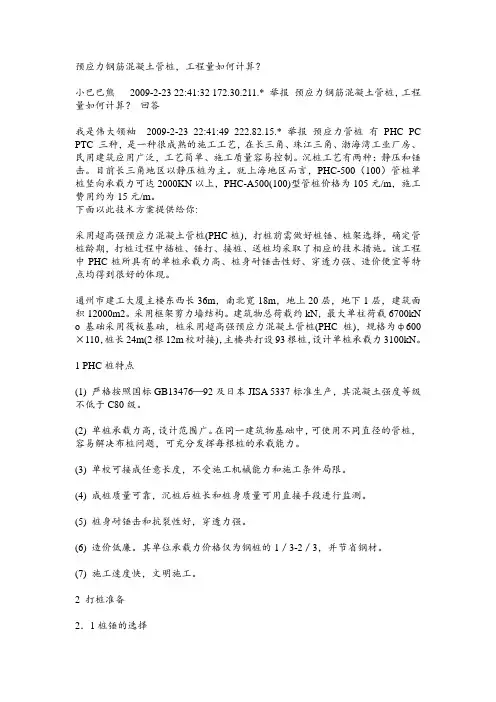

预应力钢筋混凝土管桩，工程量如何计算？小巴巴熊2009-2-23 22:41:32 172.30.211.* 举报预应力钢筋混凝土管桩，工程量如何计算？回答我是伟大领袖2009-2-23 22:41:49 222.82.15.* 举报预应力管桩有PHC PC PTC 三种，是一种很成熟的施工工艺，在长三角、珠江三角、渤海湾工业厂房、民用建筑应用广泛，工艺简单、施工质量容易控制。
沉桩工艺有两种：静压和锤击。
目前长三角地区以静压桩为主。
就上海地区而言，PHC-500（100）管桩单桩竖向承载力可达2000KN以上，PHC-A500(100)型管桩价格为105元/m，施工费用约为15元/m。
下面以此技术方案提供给你:采用超高强预应力混凝土管桩(PHC桩)，打桩前需做好桩锤、桩架选择，确定管桩龄期，打桩过程中插桩、锤打、接桩、送桩均采取了相应的技术措施。
该工程中PHC桩所具有的单桩承载力高、桩身耐锤击性好、穿透力强、造价便宜等特点均得到很好的体现。
通州市建工大厦主楼东西长36m，南北宽18m，地上20层，地下1层，建筑面积12000m2。
采用框架剪力墙结构。
建筑物总荷载约kN，最大单柱荷载6700kN o基础采用筏板基础，桩采用超高强预应力混凝土管桩(PHC桩)，规格为ф600×110，桩长24m(2根12m校对接)，主楼共打设93根桩，设计单桩承载力3100kN。
1 PHC桩特点(1) 严格按照国标GB13476—92及日本JISA 5337标准生产，其混凝土强度等级不低于C80级。
(2) 单桩承载力高，设计范围广。
在同一建筑物基础中，可使用不同直径的管桩，容易解决布桩问题，可充分发挥每根桩的承载能力。
(3) 单校可接成任意长度，不受施工机械能力和施工条件局限。
(4) 成桩质量可靠，沉桩后桩长和桩身质量可用直接手段进行监测。
(5) 桩身耐锤击和抗裂性好，穿透力强。
(6) 造价低廉。
其单位承载力价格仅为钢桩的1／3-2／3，并节省钢材。

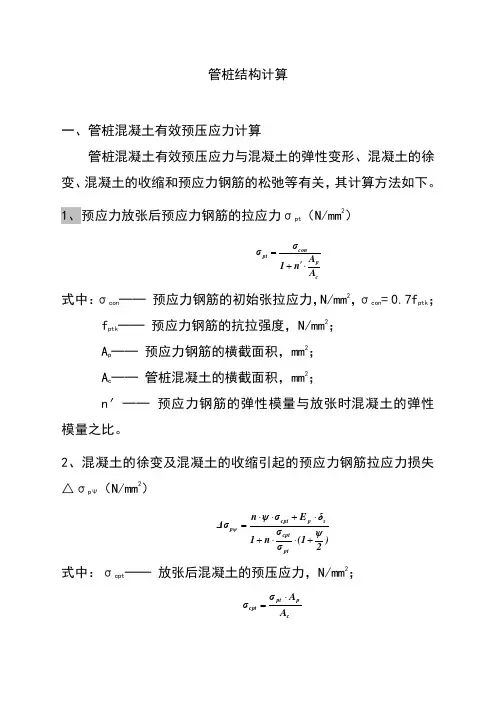

管桩结构计算一、管桩混凝土有效预压应力计算管桩混凝土有效预压应力与混凝土的弹性变形、混凝土的徐变、混凝土的收缩和预应力钢筋的松弛等有关，其计算方法如下。
1、预应力放张后预应力钢筋的拉应力σpt （N/mm 2）cpconpt A A n 1σσ⋅'+= 式中：σcon ── 预应力钢筋的初始张拉应力，N/mm 2，σcon = 0.7f ptk ；f ptk ── 预应力钢筋的抗拉强度，N/mm 2；A p ── 预应力钢筋的横截面积，mm 2；A c ── 管桩混凝土的横截面积，mm 2；n ′── 预应力钢筋的弹性模量与放张时混凝土的弹性模量之比。
2、混凝土的徐变及混凝土的收缩引起的预应力钢筋拉应力损失△σp Ψ（N/mm 2）)2ψ(1σσn 1δE σψn Δσpt cpt s p cpt p ψ+⋅⋅+⋅+⋅⋅= 式中：σcpt ── 放张后混凝土的预压应力，N/mm 2； c ppt cpt A A σσ⋅=n ── 预应力钢筋的弹性模量与管桩混凝土的弹性模量之比；ψ── 混凝土的徐变系数，取2.0；δs ── 混凝土的收缩率，取1.5×10-4；E p ── 预应力钢筋的弹性模量，N/mm 2。
3、预应力钢筋因松弛引起的拉应力损失△σr （N/mm 2） )2Δ(σr Δσp ψpt 0r σ-⋅= 式中：r 0── 预应力钢筋的松弛系数，取2.5％。
4、预应力钢筋的有效拉应力σpe （N/mm 2）r p ψpt pe ΔσΔσσσ--= 5、管桩混凝土的有效预压应力σce （N/mm 2）c ppe ce A A σσ⋅=二、抗裂弯矩抗裂弯矩按以下公式计算：0tk ce cr )W f (σM ⋅+=γ式中：M cr ── 抗裂弯矩，kN ·m ；ce σ── 混凝土有效预压应力，MPa ；f tk ── 管桩混凝土抗拉强度标准值，MPa ；γ —— 离心工艺系数，C80取1.9，C60取2.0；0W ── 管桩换算面积抵抗矩，mm 3。

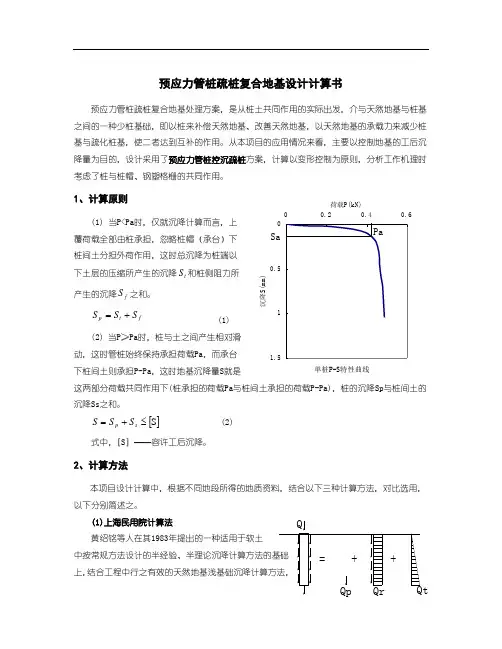

QpQr Qt=++Q预应力管桩疏桩复合地基设计计算书预应力管桩疏桩复合地基处理方案，是从桩土共同作用的实际出发，介与天然地基与桩基之间的一种少桩基础，即以桩来补偿天然地基、改善天然地基，以天然地基的承载力来减少桩基与疏化桩基，使二者达到互补的作用。
从本项目的应用情况来看，主要以控制地基的工后沉降量为目的，设计采用了预应力管桩控沉疏桩方案，计算以变形控制为原则，分析工作机理时考虑了桩与桩帽、钢塑格栅的共同作用。
1、计算原则(1) 当P<Pa 时，仅就沉降计算而言，上覆荷载全部由桩承担，忽略桩帽（承台）下桩间土分担外荷作用，这时总沉降为桩端以下土层的压缩所产生的沉降t S 和桩侧阻力所产生的沉降f S 之和。
ft p S S S += (1)(2) 当P ≥Pa 时，桩与土之间产生相对滑动，这时管桩始终保持承担荷载Pa ，而承台下桩间土则承担P-Pa ，这时地基沉降量S 就是这两部分荷载共同作用下(桩承担的荷载Pa 与桩间土承担的荷载P-Pa)，桩的沉降Sp 与桩间土的沉降Ss 之和。
[]S ≤+=s p S S S (2)式中，［S ］——容许工后沉降。
2、计算方法本项目设计计算中，根据不同地段所得的地质资料，结合以下三种计算方法，对比选用，以下分别简述之。
(1)上海民用院计算法黄绍铭等人在其1983年提出的一种适用于软土中按常规方法设计的半经验、半理论沉降计算方法的基础上，结合工程中行之有效的天然地基浅基础沉降计算方法，提出了能考虑不同桩数、不同桩长、桩位排列不规则等多种复杂条件下的控沉疏桩基础沉降计算方法。
长度为L 的单桩荷载Q 作用下对地基土产生的作用力，可近似认为如上图的桩端集中力Qp 、桩侧均匀分布力Qr 和桩侧随深度线性增长分布力Qt 等三种作用力的组合。
Geddes 根据弹性理论半无限体作用有一竖向集中力时的Mindlin 解的积分，导出了单桩上述三种形式作用力在地基中产生的地基附加应力的计算公式。
