一、工程概况本工程为XX项目电气二次配管安装工程,主要涉及电气线路的布置、敷设和固定,包括照明、动力、弱电等系统的配管。
为确保施工质量、安全和进度,特制定本施工方案。
二、施工准备1. 技术准备(1)熟悉施工图纸,明确配管线路、走向、材料要求及施工工艺;(2)了解施工现场环境,包括建筑结构、土建施工进度等;(3)掌握相关规范、标准和施工工艺要求。
2. 材料准备(1)电气配管材料:PVC管、镀锌钢管、接线盒、线槽、穿线桥架等;(2)电气设备:电源插座、灯具、开关、电线等;(3)施工工具:电钻、扳手、锯、切割机、卷尺、水平尺等。
3. 人员准备(1)成立施工班组,明确各成员职责;(2)对施工人员进行技术交底和安全教育;(3)确保施工人员具备相应的施工技能和操作资格。
三、施工工艺1. 配管线路规划(1)根据施工图纸和现场实际情况,合理规划配管线路;(2)确保线路走向简洁、合理,避免交叉和绕行;(3)对线路进行编号,便于施工和管理。
2. 线管敷设(1)按照规划好的线路,进行线管敷设;(2)采用PVC管、镀锌钢管等材料,确保线管质量;(3)线管敷设过程中,注意保持线管平直,避免扭曲和折弯。
3. 线管固定(1)采用线管卡、膨胀螺栓、焊接等固定方式,确保线管牢固;(2)线管固定间距应符合规范要求,避免线管脱落;(3)固定线管时,注意线管与墙面的距离,避免影响其他施工。
4. 接线盒安装(1)根据施工图纸,确定接线盒位置;(2)采用膨胀螺栓或焊接等方式固定接线盒;(3)接线盒安装牢固后,进行接线。
5. 线路检查(1)检查线路敷设质量,确保线路平直、固定牢固;(2)检查接线质量,确保接线正确、可靠;(3)对线路进行绝缘电阻测试,确保线路安全。
四、施工进度安排1. 施工前准备:5天;2. 线管敷设:10天;3. 接线盒安装及接线:5天;4. 线路检查及整改:3天;5. 施工验收:3天。
五、质量保证措施1. 严格按照施工图纸和规范要求进行施工;2. 选用合格的电气材料和设备;3. 加强施工过程中的质量检查,确保施工质量;4. 定期对施工人员进行技术培训,提高施工技能;5. 施工完成后,进行质量验收,确保工程质量符合要求。
电气安装二次配管施工方案1. 引言电气安装是指将电气设备和电线电缆组织连接,形成完整的电气系统的过程。
而二次配管则是将电线电缆铺设在墙壁或地面的管道系统中,以便保护电线电缆、方便维护和管理。
本文档旨在提供一份电气安装二次配管施工方案,以指导项目的实施。
2. 施工组织与管理2.1 施工组织架构本次施工项目的组织架构如下:•项目经理:负责项目的全面策划、组织和实施。
•施工队长:负责施工现场的管理,协调各个施工单位的工作。
•配线工:负责电线电缆的铺设和连接工作。
•管道工:负责二次配管的铺设和安装工作。
•安全员:负责施工现场的安全管理。
2.2 施工管理流程施工管理流程如下:1.确定项目需求和目标。
2.制定详细的施工计划,并分配工作任务。
3.购买所需的施工材料和设备。
4.对施工现场进行勘测和准备工作。
5.开始进行二次配管的施工工作。
6.监督施工过程,确保施工质量和进度。
7.完成施工工作,并进行验收和交付。
3.1 施工材料和设备准备根据项目需求,准备以下施工材料和设备:•PVC电缆管及配件•电线电缆•防水胶带•接线盒•手动工具(电钻、电刨等)3.2 施工现场准备施工现场准备需要注意以下事项:•清理施工现场,确保没有杂物和障碍物。
•检查电缆槽道和墙壁的水平度,确保施工质量。
4.1 铺设电缆管1.根据设计图纸,确定二次配管线路的走向和位置。
2.在墙壁或地面上标出电缆管的位置。
3.使用电钻和切割工具开槽,保证开槽的尺寸和深度符合要求。
4.将电缆管按照设计图纸要求进行铺设,注意保持管道的水平和垂直。
5.使用防水胶带或接头密封胶进行管道连接,确保连接紧密。
4.2 铺设电线电缆1.根据设计图纸,确定电线电缆的走向和位置。
2.在电缆管的入口处,安装合适的接线盒,以方便电线电缆的连接。
3.将电线电缆从接线盒中拉出,沿着电缆管进行铺设,注意保持电线电缆的整齐和间距。
4.使用合适的固定件,将电线电缆固定在墙壁或地面上,以保证安全和整洁。
二次结构电气配管技术交底一、背景与目的随着科技的迅猛发展,人们对于生活质量的要求越来越高,住宅小区的建设也越来越注重舒适性和智能化,因此二次结构电气配管技术的应用也变得越来越重要。
本文旨在为二次结构电气配管技术交底提供一些指导和建议,确保工程的质量和可靠性。
二、交底内容1. 电气设计方案在二次结构电气配管技术交底中,首先需要对电气设计方案进行详细说明和解读。
通过电气设计方案的交底,可以让每个工作人员都明确电气系统的分布布局和功能。
特别需要提醒的是,每个电器配件的选型应在设计时尽量确定,并在交底时进行明确说明,以避免后续施工过程中出现不必要的麻烦。
2. 配管线路布局图配管线路布局图是电气设计方案的重要组成部分。
通过布局图,每个工作人员都可以清晰地了解每根线路的走向和连接情况。
在交底时,需要注重标识每个管道的材料和规格,并进行分类存放,以避免材料错乱和遗漏。
3. 管道预留位置在施工过程中,有一些设备或线路需要后续施工时再进一步设置和安装。
因此,在二次结构电气配管技术交底中,需要明确每个设备和线路需要设置的位置,避免后续施工时产生不必要的费用和损失。
4. 管路安装方案管路安装方案是二次结构电气配管技术交底中的另一个重要方面。
在交底时,需要详细地说明每条管路的安装方案和工艺要求。
特别需要注意的是,管路的安装应符合国家相关标准,确保施工过程的安全和可靠性。
5. 质量验收标准最后,二次结构电气配管技术交底中还需要明确质量验收标准。
在施工过程中,需要进行多次质量检验,以确保每个工作环节的质量达到标准。
交底时应重点强调验收标准,让每个工作人员清晰明了,并严格按照标准进行操作。
三、交底注意事项在二次结构电气配管技术交底过程中,还需要注意以下事项:1.加强沟通:在交底时,应加强施工人员之间的沟通和协调,确保每个人都明确自己的工作任务和安排。
2.充分理解:在交底时,需要充分理解设计意图和工作要求,以避免出现误解和偏差。

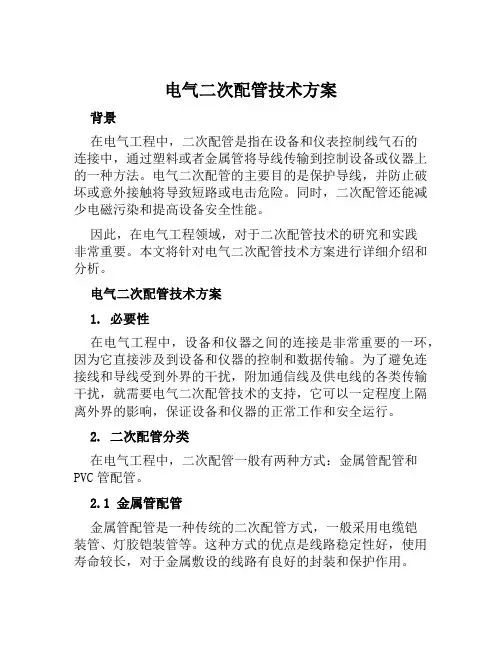

电气二次配管技术方案背景在电气工程中,二次配管是指在设备和仪表控制线气石的连接中,通过塑料或者金属管将导线传输到控制设备或仪器上的一种方法。
电气二次配管的主要目的是保护导线,并防止破坏或意外接触将导致短路或电击危险。
同时,二次配管还能减少电磁污染和提高设备安全性能。
因此,在电气工程领域,对于二次配管技术的研究和实践非常重要。
本文将针对电气二次配管技术方案进行详细介绍和分析。
电气二次配管技术方案1. 必要性在电气工程中,设备和仪器之间的连接是非常重要的一环,因为它直接涉及到设备和仪器的控制和数据传输。
为了避免连接线和导线受到外界的干扰,附加通信线及供电线的各类传输干扰,就需要电气二次配管技术的支持,它可以一定程度上隔离外界的影响,保证设备和仪器的正常工作和安全运行。
2. 二次配管分类在电气工程中,二次配管一般有两种方式:金属管配管和PVC管配管。
2.1 金属管配管金属管配管是一种传统的二次配管方式,一般采用电缆铠装管、灯胶铠装管等。
这种方式的优点是线路稳定性好,使用寿命较长,对于金属敷设的线路有良好的封装和保护作用。
但是,金属管配管的缺点也是比较明显,铠装管重量较大、成本较高,敷设过程复杂,而且相对于PVC管配管来说,阻尼效果不如PVC管。
因此,在实际工程中,很少采用金属管配管。
2.2 PVC管配管PVC管配管是一种常用的配管方式,它采用聚氯乙烯制成管道,在使用场合中具有重量轻、成本低、易敷设等优点。
而且,PVC管具有阻尼和减震的效果,能够更好地保护线路。
然而,PVC管的密封性较差,比较容易受损,而且对于紫外线的抵抗能力较弱,容易在阳光下老化。
此外,长时间使用容易变形,因此在环境恶劣的情况下,需要考虑PVC管的使用寿命和维护成本。
3. 二次配管布线方式在电气工程中,二次配管布线方式一般有两种:边柜式和集中式。
3.1 边柜式布线边柜式布电线是一种将电气二次配管布线连接到边柜(又称电缆接头箱)中,边柜中包含断路器、接触器、保险丝等元件,负责电气设备和电器设备之间的联接。

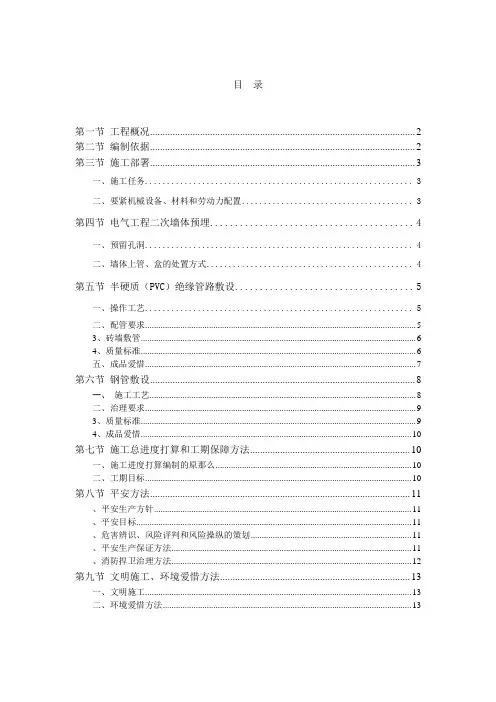

目录第一节工程概况 (2)第二节编制依据 (2)第三节施工部署 (3)一、施工任务 (3)二、要紧机械设备、材料和劳动力配置 (3)第四节电气工程二次墙体预埋 (4)一、预留孔洞 (4)二、墙体上管、盒的处置方式 (4)第五节半硬质(PVC)绝缘管路敷设 (5)一、操作工艺 (5)二、配管要求 (5)3、砖墙敷管 (6)4、质量标准 (6)五、成品爱惜 (7)第六节钢管敷设 (8)一、施工工艺 (8)二、治理要求 (9)3、质量标准 (9)4、成品爱惜 (10)第七节施工总进度打算和工期保障方法 (10)一、施工进度打算编制的原那么 (10)二、工期目标 (10)第八节平安方法 (11)、平安生产方针 (11)、平安目标 (11)、危害辨识、风险评判和风险操纵的策划 (11)、平安生产保证方法 (11)、消防捍卫治理方法 (12)第九节文明施工、环境爱惜方法 (13)一、文明施工 (13)二、环境爱惜方法 (13)第一节工程概况本工程为陕西铁路工程职业技术学院新校区餐饮中心、锅炉房工程, 框架结构。
地上3层,建筑总高17米,建筑总面积12595M2。
本工程电气二次墙体配管分为SC焊接钢管及PVC塑料管两种材质,即户内照明、动力分支管路采纳PVC 塑料管,弱电及应急照明管路采纳SC焊接钢管。
第二节编制依据施工图纸及图纸会审、设计变更。
建筑电气安装工程施工质量验收标准 GB50303-2002。
《建筑电气通用图集》92DQ及本地有关图集。
第三节施工部署一、施工任务二、要紧机械设备、材料和劳动力配置1)要紧机械设备需求打算2)劳动力资源打算第四节电气工程二次墙体预埋一、预留孔洞(1)注意留洞尺寸,必需符合有关标准和设计图中关于间距的要求。
(2)在施工中,专业人员必需随工程进度紧密配合作好预留洞工作。
(3)为了幸免遗漏和错留,在查对间距、尺寸和位置无误并通过相关专业认可的情形下,绘制箱体预留洞图纸交予相关专业配合预留工作。

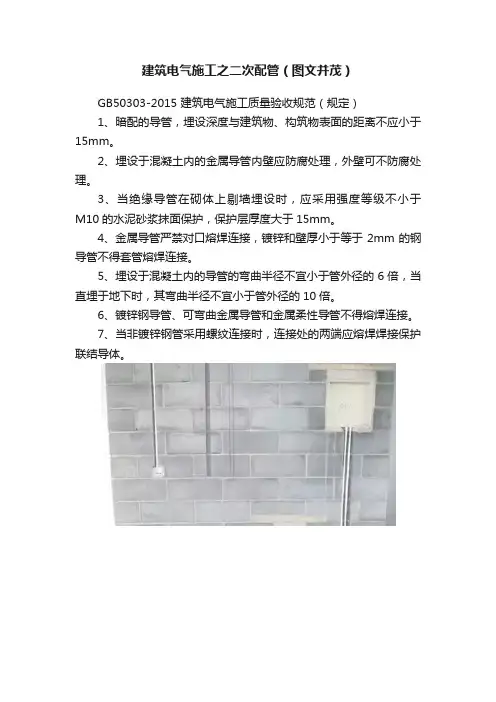

建筑电气施工之二次配管(图文并茂)
GB50303-2015 建筑电气施工质量验收规范(规定)
1、暗配的导管,埋设深度与建筑物、构筑物表面的距离不应小于15mm。
2、埋设于混凝土内的金属导管内壁应防腐处理,外壁可不防腐处理。
3、当绝缘导管在砌体上剔墙埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm。
4、金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
5、埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍,当直埋于地下时,其弯曲半径不宜小于管外径的10倍。
6、镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
7、当非镀锌钢管采用螺纹连接时,连接处的两端应熔焊焊接保护联结导体。
二次结构配管主要存在的问题:
1、配电箱下部成排线管预埋排列不整齐,管间无间隙,造成配电箱安装时,线管与孔洞不能做到一一对应,补槽后造成粉刷层空鼓、开裂;
2、KBG管配管在接头和线盒锁母处未进行扣压,造成金属导管接地断开;
3、焊接钢管外未做防腐的项目较多,导致线管使用寿命缩短,同时违反规范要求;
4、部分线管预埋,存在手工开槽和横向开槽现象;
5、线管预埋时存在裸露现象,外部达不到15mm的保护层,易造成粉刷后空鼓开裂现象;
6、二次配管预先施工,线盒嵌入砌体内部,未凸出砌体表面;造成粉刷后线盒埋设过深。
一次预留预埋时线管位置没有留正
手工开槽、横向开槽
线管外露无保护层,达不到15mm要求
线盒未凸出砌体表面
线盒锁母与线管大小不匹配。

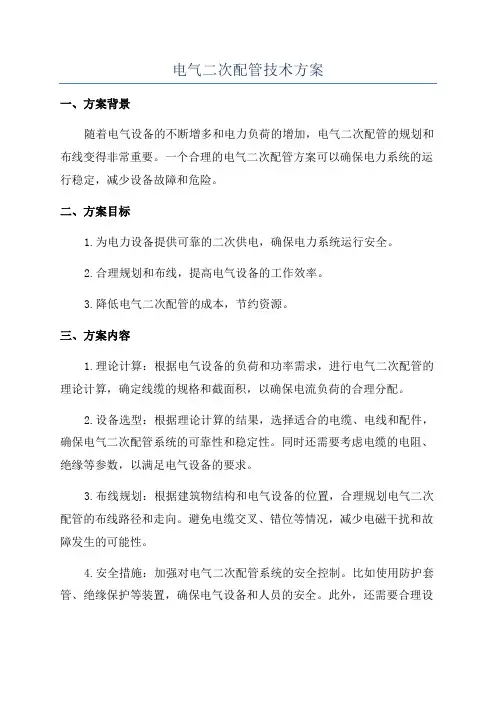

电气二次配管技术方案一、方案背景随着电气设备的不断增多和电力负荷的增加,电气二次配管的规划和布线变得非常重要。
一个合理的电气二次配管方案可以确保电力系统的运行稳定,减少设备故障和危险。
二、方案目标1.为电力设备提供可靠的二次供电,确保电力系统运行安全。
2.合理规划和布线,提高电气设备的工作效率。
3.降低电气二次配管的成本,节约资源。
三、方案内容1.理论计算:根据电气设备的负荷和功率需求,进行电气二次配管的理论计算,确定线缆的规格和截面积,以确保电流负荷的合理分配。
2.设备选型:根据理论计算的结果,选择适合的电缆、电线和配件,确保电气二次配管系统的可靠性和稳定性。
同时还需要考虑电缆的电阻、绝缘等参数,以满足电气设备的要求。
3.布线规划:根据建筑物结构和电气设备的位置,合理规划电气二次配管的布线路径和走向。
避免电缆交叉、错位等情况,减少电磁干扰和故障发生的可能性。
4.安全措施:加强对电气二次配管系统的安全控制。
比如使用防护套管、绝缘保护等装置,确保电气设备和人员的安全。
此外,还需要合理设置开关箱、保险丝等设备,以便对电气二次配管系统进行远程控制和快速保护。
5.质量检测:对电气二次配管系统进行质量检测,确保系统的可靠性和稳定性。
主要包括对线缆电阻、绝缘电阻、接地电阻等进行测试,以确保系统的良好地接地和正常运行。
6.文档编制:根据实际情况,编制电气二次配管系统的相关文档,包括设计图纸、工程说明书等,以供后续操作维护和管理。
四、方案优势1.提高电气设备的工作效率,减少设备故障和停机时间。
2.降低电气二次配管的成本,节约资源。
3.提高安全性,减少事故的可能性。
4.方便后续操作维护和管理。
五、方案实施步骤1.召集相关部门和人员,进行需求分析和确定方案目标。
2.进行理论计算,选择合适的电缆、电线和配件,并确定布线路径和走向。
3.购买和安装相关设备,并进行质量检测。
4.编制相关文档,供后续操作维护和管理。
5.进行系统调试和运行测试,确保系统的可靠性和稳定性。
一、工程概况1. 工程名称:__________2. 施工单位:__________3. 施工地点:__________4. 施工内容:电气二次配管工程二、安全技术交底1. 人员要求(1)施工人员必须具备相应的电气工程知识和操作技能,持有电工操作证。
(2)施工人员应接受安全技术培训,了解电气二次配管工程的安全技术要求。
2. 施工准备(1)熟悉施工图纸,明确配管路径、规格、数量及安装要求。
(2)检查施工材料、工具、设备是否符合要求,确保质量合格。
(3)做好施工区域的安全防护措施,设置安全警示标志。
3. 施工过程(1)配管前,检查管材、管件、接线盒等是否完好,符合要求后方可施工。
(2)施工过程中,严禁在带电状态下进行配管作业。
(3)配管时应确保管道平直、整齐,不得扭曲、变形。
(4)管路敷设应遵循“横平竖直、少弯曲、少接头”的原则。
(5)配管时,注意管路与其他设施的距离,确保安全。
(6)接线盒安装应牢固、平正,盒内接线应规范、整齐。
(7)施工过程中,应做好防尘、防潮、防腐蚀等措施。
4. 安全注意事项(1)施工人员应穿戴好个人防护用品,如安全帽、绝缘手套、绝缘鞋等。
(2)施工过程中,注意防止触电、高处坠落、物体打击等事故发生。
(3)施工区域应设置安全警示标志,严禁无关人员进入。
(4)施工过程中,应严格遵守操作规程,确保施工安全。
(5)施工结束后,对施工区域进行清理,确保无安全隐患。
三、应急预案1. 发生触电事故时,立即切断电源,对伤员进行现场急救,并立即拨打急救电话。
2. 发生高处坠落事故时,立即对伤员进行救治,并报告相关部门。
3. 发生物体打击事故时,立即对伤员进行救治,并报告相关部门。
四、验收标准1. 施工质量符合国家相关标准和规范要求。
2. 配管线路平直、整齐,无扭曲、变形现象。
3. 接线盒安装牢固、平正,盒内接线规范、整齐。
4. 施工现场无安全隐患,符合安全要求。
五、交底人:__________交底时间:____年__月__日备注:本安全技术交底模板仅供参考,具体施工过程中应根据实际情况进行调整。

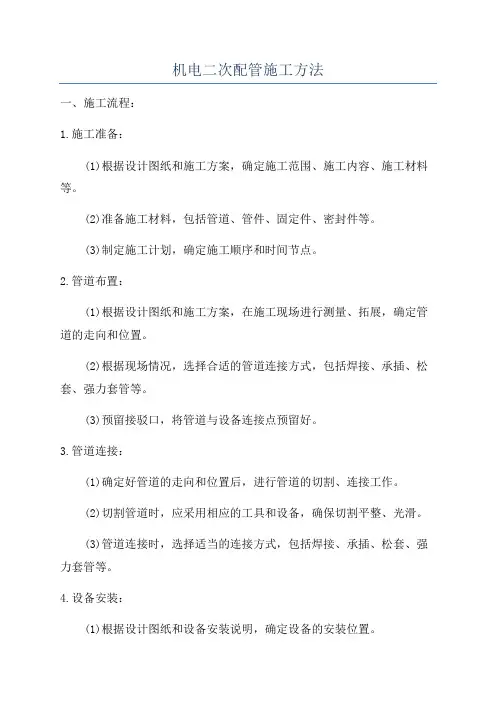

机电二次配管施工方法一、施工流程:1.施工准备:(1)根据设计图纸和施工方案,确定施工范围、施工内容、施工材料等。
(2)准备施工材料,包括管道、管件、固定件、密封件等。
(3)制定施工计划,确定施工顺序和时间节点。
2.管道布置:(1)根据设计图纸和施工方案,在施工现场进行测量、拓展,确定管道的走向和位置。
(2)根据现场情况,选择合适的管道连接方式,包括焊接、承插、松套、强力套管等。
(3)预留接驳口,将管道与设备连接点预留好。
3.管道连接:(1)确定好管道的走向和位置后,进行管道的切割、连接工作。
(2)切割管道时,应采用相应的工具和设备,确保切割平整、光滑。
(3)管道连接时,选择适当的连接方式,包括焊接、承插、松套、强力套管等。
4.设备安装:(1)根据设计图纸和设备安装说明,确定设备的安装位置。
(2)准备好所需的安装工具和设备,根据安装说明进行设备的安装。
(3)安装时,要注意设备的稳固性和安全性,确保设备安装后不会出现松动或垮塌等问题。
5.系统调试:(1)完成设备安装后,根据设计要求和施工方案进行系统调试。
(2)系统调试包括设备的启动、运行和检测等工作,确保系统正常运行。
(3)调试过程中,要注意安全和操作规范,确保施工人员和设备的安全。
6.完工验收:(1)完成系统调试后,对施工质量进行验收,包括管道连接的严密性和设备的运行情况等。
(2)验收合格后,进行竣工记录和档案整理工作。
二、注意事项:1.遵守相关规范和标准:施工过程中要遵守相关的施工规范和标准,包括管道安装标准、电气设备安装标准等,确保施工质量符合要求。
2.安全第一:施工过程中要注重施工安全,确保施工人员的人身安全和设备的正常运行。
使用安全工具进行施工,遵循安全操作规程,严禁违章操作。
3.施工质量控制:施工过程中要进行质量控制,包括材料的质量、管道连接的严密性、设备的安装质量等,确保施工质量符合要求。
4.施工进度控制:制定合理的施工计划,对施工进度进行控制,确保按时完成施工任务。

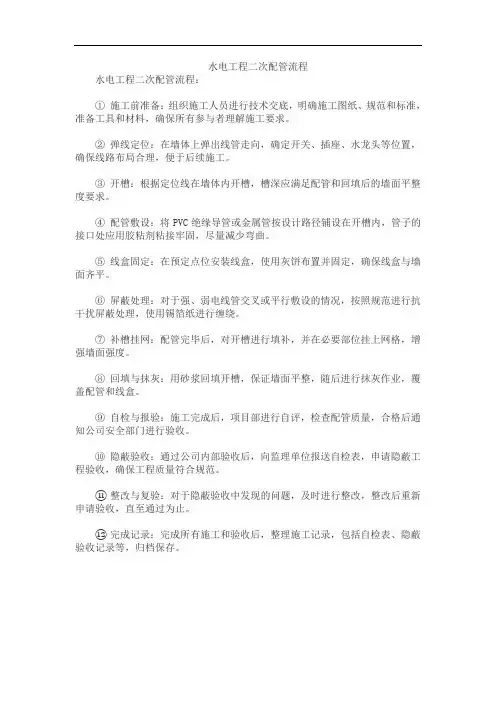

水电工程二次配管流程
水电工程二次配管流程:
①施工前准备:组织施工人员进行技术交底,明确施工图纸、规范和标准,准备工具和材料,确保所有参与者理解施工要求。
②弹线定位:在墙体上弹出线管走向,确定开关、插座、水龙头等位置,确保线路布局合理,便于后续施工。
③开槽:根据定位线在墙体内开槽,槽深应满足配管和回填后的墙面平整度要求。
④配管敷设:将PVC绝缘导管或金属管按设计路径铺设在开槽内,管子的接口处应用胶粘剂粘接牢固,尽量减少弯曲。
⑤线盒固定:在预定点位安装线盒,使用灰饼布置并固定,确保线盒与墙面齐平。
⑥屏蔽处理:对于强、弱电线管交叉或平行敷设的情况,按照规范进行抗干扰屏蔽处理,使用锡箔纸进行缠绕。
⑦补槽挂网:配管完毕后,对开槽进行填补,并在必要部位挂上网格,增强墙面强度。
⑧回填与抹灰:用砂浆回填开槽,保证墙面平整,随后进行抹灰作业,覆盖配管和线盒。
⑨自检与报验:施工完成后,项目部进行自评,检查配管质量,合格后通知公司安全部门进行验收。
⑩隐蔽验收:通过公司内部验收后,向监理单位报送自检表,申请隐蔽工程验收,确保工程质量符合规范。
⑪整改与复验:对于隐蔽验收中发现的问题,及时进行整改,整改后重新申请验收,直至通过为止。
⑫完成记录:完成所有施工和验收后,整理施工记录,包括自检表、隐蔽验收记录等,归档保存。
一、交底项目:电气二次配管二、交底日期:____年__月__日三、施工单位:__________________四、分项工程名称:__________________五、交底提要:为确保电气二次配管施工过程中的安全,防止事故发生,现将电气二次配管的安全技术交底如下:一、施工前的准备工作1. 施工人员必须经过专业安全技术培训,考试合格,持证上岗。
2. 仔细阅读施工图纸,了解电气二次配管的设计要求、施工工艺及注意事项。
3. 准备好施工所需的工具、材料,确保质量符合规定。
4. 严格按照施工方案进行施工,确保施工过程安全有序。
二、施工过程中的安全措施1. 施工现场应设置安全警示标志,明确施工区域、危险区域。
2. 电气设备、电缆、线管等应按规定进行绝缘、接地处理。
3. 施工过程中,严禁在带电设备附近进行操作,防止触电事故。
4. 严格遵守“一人操作、一人监护”的原则,确保操作人员安全。
5. 电气设备、电缆敷设时,应保持一定距离,防止碰撞、挤压。
6. 电缆敷设过程中,应避免交叉、重叠,确保线路整齐、美观。
7. 施工过程中,应保持施工现场整洁,及时清理废料、杂物。
8. 严禁酒后作业、疲劳作业,确保施工人员精神状态良好。
三、施工结束后的注意事项1. 施工完成后,应对电气二次配管进行自检,确保线路连接牢固、绝缘良好。
2. 对施工过程中发现的隐患,应及时整改,确保安全。
3. 做好施工记录,包括施工日期、人员、设备、材料等,便于日后查阅。
4. 做好施工现场的清理工作,确保场地整洁、安全。
五、安全责任1. 施工单位应负责施工过程中的安全管理工作,确保施工安全。
2. 施工人员应严格遵守安全技术操作规程,自觉遵守安全规章制度。
3. 施工单位应定期对施工人员进行安全技术培训,提高安全意识。
4. 施工单位应定期对施工现场进行安全检查,确保施工安全。
六、应急预案1. 发生触电事故时,应立即切断电源,进行急救,并及时拨打急救电话。
2. 发生火灾时,应立即报警,使用灭火器进行灭火,并组织人员疏散。
电气二次配管技术交底交底内容:一、施工准备1.技术准备:施工前应认真熟悉施工图纸,并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分组成、施工质量和特殊施工方法做到心中有数。
了解设计单位的技术交底、图纸会审及相关洽商的内容。
参考各专业的施工图、观察相关专业的管路走向,坐标位置之间的交叉配合是否有冲突应综合校核,在管道密集处,绘出管平线面综合布线图。
收集已建工程通病信息以便避免出现,明确施工重点与难点和质量管理点。
对施工需要的计量、测量器具提前做好准备。
2、材料准备:钢管壁厚均匀、管里无毛刺、不允许有折皱、裂缝、分层、搭接焊缺陷存在,并且应有产品合格证。
管箍应用通丝管箍。
,套管长度应为管外径的2.2倍。
铁质开关盒、灯头盒、接线盒、应符合标准要求规格应与装置件配套,不使用的管孔应完整,镀锌完整、无脱落,通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证,螺栓、螺母、垫圈具为镀锌件,镀锌层完整无缺。
3. 机具准备:手扳煨管器、液压煨管器、液压开空气、压力案子、套丝扳、套管机。
手锤、錾子、钢具、扁锉、管钳子、活板子。
手电钻、台钻、钻头、沙轮具、电焊机、气焊工具。
钢卷尺、铅笔、水平尺、线坠、粉线代、灰铲、灰桶、油桶、油漆、梯子、高凳等。
4.动动力安排劳动力的要求要根据工程量的多少进行,做到不误土建施工。
施工人员要经过培训要持相应的上岗证。
5.作业条件各层水平线,墙厚度线弹好后,配合土建施工。
土建砌体完成且砌体所用砂浆达到强度标准,根据图纸的尺寸和位置配合土建进行施工。
二、工艺流程2、技术质量标准:符合建筑电气工程质量验收规范(GB50303-2002)3.操作要点和技术要求3.1.在土建一次板面清扫干净,墙体放线定位完成后,将电气线管根据墙体尺寸位置调正合理,配管的弯曲处不得有折皱,凹凸和裂缝,弯曲程度应不大于管外径的10%,弯曲角度不宜小于90%,管口用胶带封堵。
3.2.在土建施工过程中,电气安装人员现场配合,预留出地面及顶板线管口,以及根据图纸设计位置,预留出暗装配电箱预留洞,大于300mm*300mm的洞口时应联系土建加顶置过梁。
电气墙面开模二次配管工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、前期准备1. 根据设计图纸和现场实际情况,确定电气墙面开模的位置和尺寸。
监理单位交底部位楼上及地下室部分施工单位交底日期交底人接受交底人一、编制依据施工图纸及图纸会审、设计变更。
建筑电气工程施工质量验收规范(GB50303-2015 )建筑设计防火规范(GB50016-2014 )新住宅规范(GB50096-2011 )供配电系统设计规范(GB50052-2009 )建筑物防雷设计规范(GB50057-2010 )住宅电气设计规范(JGJ242-2011 )地方规范:四川省工程建设地方标准(DBJ51\T037-2015 )电气火灾监控系统设计、施工验收规范(DB51/T141802012 )龙湖制度:成都龙湖工程部月度工程检查管理办法(2016 版)成都龙湖安装工程管道预留预埋指引(2015 版)龙湖集团住宅防渗漏体系操作指引(2012 版)二、监理工作流程交底人接受交底人1、工程材料质量控制基本程序工程材料、设备、构配件报验表承包单位专业监理工程师审核合格承包单位使用不合格材料退场承包单位2、安装材料验收程序交底人接受交底人施工单位自检合格NY通知监理、甲方并提交质保单、合格证三方一起按标准要求抽样检查N合格实测数据、检查结果记录退货备案Y同意使用3、半成品材料验收程序施工单位自检交底人接受交底人合格NY通知监理提交半成品质量验收单按规范要求要求抽样检查填写检查意见合格N返工Y同意进入下单工序4、一般试验检查程序施工单位试验自检返工交底人接受交底人合格NY通知监理人员双方一起检查合格NY签署实验记录三、监理工作的控制要点及目标值(一)质量控制1、质量控制目标值根据业主要求及施工合同,本工程质量要求一次验收合格。
交底人接受交底人2、质量控制要点及手段为保证完成预期的质量目标,针对工程安装监理项目的具体情况,质量控制可按下表内容组织实施。
(二)进度控制1、进度控制目标值以业主与施工单位签订的承包合同中规定的总工期为目标。
2、进度控制的要点确保工程进度,搞好土建与安装、装饰的交叉配合外,协调好各单位之间的关系,要求各施工单位认真安排作业计划,逐层搞好工序间的交叉与配合。
