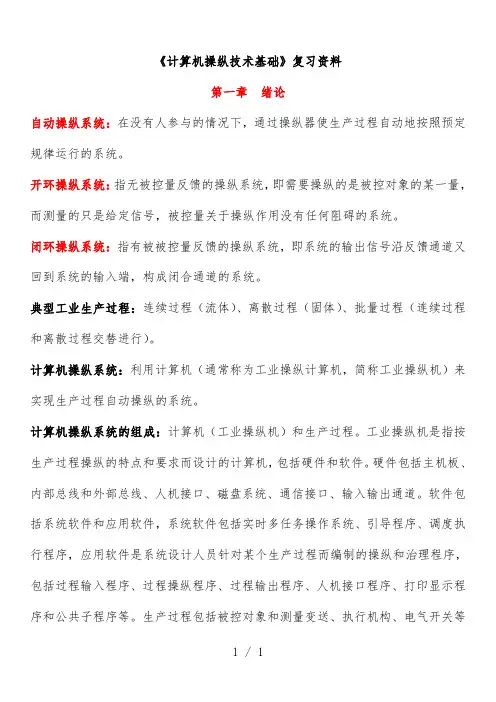

第一章计算机控制系统引论第一节计算机控制系统的原理与组成一、计算机控制系统的工作原理:(1)实时数据采集(2)实时控制计算(3)实时控制输出二、计算机控制系统的组成:控制计算机和生产过程(一)硬件组成:计算机控制系统的硬件主要由主机、外部设备、过程输入输出通道和生产过程组成。

1.主机2.外部设备:(1)输入设备(2)输出设备(3)外存储器(4)通信设备3.过程输入/输出通道:(1)模拟量通道(2)数字量通道 4.生产过程(二)软件组成:1.系统软件2.应用软件第二节计算机控制系统的分类与特点一、类型:1.操作指导控制系统2.直接数字控制系统(DDC)3.计算机监督控制系统(SCC):SCC有两种不同的结构形式:(1)SCC+DDC的分级控制系统(2)SCC+模拟调节器4.集散控制系统(DCS)5.现场总线控制系统(FCS)二、特点:1)其系统功能价格比较高。

2)可减轻工作人员的劳动强度3)实现对难以控制的复杂被控对象(如多变量系统、大滞后系统以及某些时变系统和非线性系统等)的有效控制。

4)计算机控制系统调试、整定灵活方便。

系统适应性强。

5)实现工业生产与经营的控制管理一体化,大大提高工业企业的综合自动化水平。

6)系统中同时存在着连续型和离散型两类信号,属于混合系统。

系统中必有A/D和D/A转换器实现连续信号与离散信号相互转换。

连续系统控制理论不能直接用于计算机控制系统分析和设计。

第三节计算机控制的发展概况及趋势20世纪50年代中期,第一代计算机是电子管计算机。

20世纪60年代初,伴随半导体技术的发展,出现了晶体管计算机。

整个20世纪60年代,集成电路技术发展迅速,促使计算机技术又有了很大的发展。

到了20世纪60年代的后期,出现了用中小规模集成电路制作的小型计算机。

20世纪70年代初出现微型计算机开始的。

随着大规模集成电路技术的突破,微型计算机于1971年问世。

20世纪80年代以后,超大规模集成电路技术发展迅速。

20世纪80年代中后期出现了将现场控制器和智能化仪表等现场设备用现场通信总线互连构成的新型分散控制系统——现场总线控制系统(FCS)。

第二章过程输入/输出通道常用的计算机输入/输出通道分为四类:第一类是模拟量输入通道;第二类是模拟量输出通道;第三类是数字量(开关量)输入通道;第四类是数字量(开关量)输出通道第一节信号的采样与复现一、信号的采样与重构采样是按一定的时间间隔T对时间连续的信号X(t)进行取值的过程,得到X*(t)或X(nT)(n=0,1,2,3,···)。

一般称X*(t)为采样信号,称X(nT)为离散信号或时间序列信号,称采样时间间隔T为采样周期。

离散信号是时间离散、幅值连续的信号。

二、混频现象与滤波:混频现象又称为频率混叠现象。

三、信号的复现与零阶保持器:理想的不失真的恢复需要具备3个条件:1)原连续信号的频谱必须是有限带宽,即2)满足采样定理,即3)具有理想的低通滤波器,其特性为第二节模拟量输入通道一、模拟量输入通道的结构由:信号调理电路、多路转换器、放大器、采样保持器和A D转换器和总线接口等组成二、多路转换器:多路转换器又称多路开关,它是用来切换模拟电压信号的关键元件。

有CD4051、CD理想多路开关的开路电阻应为无穷大,接通时的导通电阻应为零。

此外,还希望切换速度快、噪声小、寿命长、可靠。

INH为低电平是有效ADC0809是8通路8路输入的8位的逐次比较式AD转换器,转换时间为100us三、采样保持器的工作过程:在满足转换精度的条件下,为了提高信号允许的工作频率,一般需用采样保持器。

采样保持器有两种工作状态,一种是采样状态,另一种是保持状态。

实际选用采样保持器时要注意它的获取时间的大小,获取时间指从发出采样指令到采样保持器输出与其输入相等所需的时间。

图(自己画):四、A/D转换器的选择1.A/D转换器的位数:A/D转换位数与转换信号的分辨率直接相关。

转换位数越高,转换时对输入模拟信号变化的反应就越灵敏。

2.A/D转换器的转换速度A/D转换器从启动转换开始到转换结束输出稳定的数字量需要一定的时问,这一时间就是A/D转换器的转换时间。

3.选择A/D转换器的其他因数选择:A/D转换器芯片时,应考虑环境条件,如工作温度、可靠性等性能参数五、A/D转换器软件编程A/D转换器需要在微处理器的控制下才能工作,这是由软件编程实现的。

A/D转换器的编程要考虑A/D芯片的转换时间、采样周期的大小、CPU的资源使用等综合因素,不能不加分析地随意选择一种方案,否则会使系统的效率下降。

第三节模拟量输出通道:一、模拟量输出通道的结构单路模拟量输出通道的结构它由接口电路、寄存器、D/A转换器和放大变换电路组成。

二、单极性与双极性输出实时控制系统中被控制的物理量,如温度、压力和流量等,转换成电信号后,参数的变化范围是单极性的,即经传感器和变送器后,转换为0~10mA或4~20mA信号,可以用单极性输出方式。

DAC0832是具有双极性双缓冲的8位的T型电阻解码网络的电流输出型的DA转换器,转换时间1us。

接运放变成电压型输出。

三、D/A转换器的选择:1.D/A转换器的位数2的n次方大于等于Umax/Uth2.器件主要结构特性和应用特性:(1)数字量输入特性(2)模拟量输出特性(3)锁存特性及转换控制(4)参考电源第四节数字量输入/输出通道一、数字量输入/输出通道的结构:数字量输入/输出通道一般由三部分组成:CPU接口逻辑电路、输入缓冲器和输出锁存器、输人/输出电气接口亦即数字量输入信号调理和输出信号驱动电路。

各种数字量输入/输出电气接口主要完成滤波、电平转换、隔离和功率驱动等功能。

二、数字量输入信号调理和信号隔离调理方法:1.信号转换电路1)电压或电流转换电路图2)开关触点型信号输入电路2.滤波电路3.保护电路4.消除触点抖动5.信号的光电隔离三、数字量输出驱动电路:1.小功率驱动电路2.中功率驱动电路3.固态继电器及其使用方法第三章常用数字控制器设计第一节数字控制器连续化设计技术一、数字控制器的两类设计法:数字控制器D (z)的设计要分两步走:先设计一个模拟控制器D (s),然后采用某种离散化方法应用于模拟控制器,获得对应的数字控制器D (z)。

这种方案称为连续化设计法,也称为间接设计法。

数字控制器D (z)就可直接用z传递函数来设计,也就是在z域中直接按离散控制理论设计数字控制器。

这种方案称为离散化设计法,也称为直接设计法。

二、数字控制器的连续化设计:(一)数字控制器的连续化设计步骤:1.设计假想的模拟控制器D (s)2.选择合适的采样周期3.将D (s)离散化为D (z)4.用仿真的方法检查系统性能是否满足设计要求5.求得计算机编程算法(二)模拟控制器的离散化:模拟控制器的离散化,就是利用某种离散化方法,由D (s)求出相应的D (z),并使D (z)的动态特性近似于D (s)的动态特性。

下面介绍工程上实用的近似离散化方法。

1.后向差分变换法:后向差分变换法的主要特点如下:1)变换计算简单,不要对D (s)进行z变换。

2)D(s)稳定D (z)也稳定3)D(z)不能保持和D (s)相同的频率响应。

2.双线性变换法:双线性变换法的主要特点如下:1)变换计算简单,不要对D (s)进行z 变换2)离散化精度高于差分变换法。

3)D (s)稳定,D (z)也稳定。

4)D (z)不能保持和D (s)相同的频率响应。

第二节数字PID控制一、数字PID控制器(一)模拟PID控制器(二)数字PID控制算法:鉴于增量型算法的优点,我们可以对位置型算式作些改进。

利用增量的概念,将式改写成式便是位置型PID控制算式的递推算法。

增量型算法与位置算法相比,优点:1)增量型算法不需要做累加,增量的确定仅与最近几次偏差采样值有关2)增量型算法得出的是控制量的增量,而位置型算法的输出是控制量的全量输出3)采用增量型算法,易于实现手动到自动的无冲击切换。

(三)数字PID算法实施中的问题:1.算法编程2.输出限幅3.积累整量化误差二、数字PID控制器的改进:(一)积分项的改进1.积分分离法2.抗积分饱和法(二)微分项的改进:1.不完全微分PID控制算法2.微分先行PID控制算式三、数字PID控制器的参数整定(一)采样周期的选择1.三个基本条件:1)采样周期T必须小于临界稳定采样周期Tw。

2)采样频率Ws必须大于等于2倍的系统最高频率Wmax。

3)计算机执行控制程序和输入输出的时间T必须小于采样周期T2.具体考虑的因数:(1)给定值的变化频率(2)被控对象的特性(3)执行机构的类型(4)控制算法的类型(5)控制的回路数(三)按简易工程法整定PID参数1.扩充临界比例度法1)选择一个足够短的采样周期,具体地说就是选择采样周期为被控对象纯滞后时间的1/10以下。

2)用选定的采样周期使系统工作,去掉积分作用(T1取很大的数)和微分作用,仅保留比例作用。

3)选择控制度Q4)根据选定的控制度5)在PID控制器中设定所得参数,将系统投入运行并观察控制效果。

2.扩充响应曲线法(四)归一参数整定法第三节最少拍控制器一、最少拍控制器的设计(一)闭环脉冲传递函数的确定(二)最少拍控制器的可实现性问题(三)最少拍控制系统的稳定性问题(四)一般情形最少拍控制器的设计二、最小拍控制存在的问题:1)对不同输入信号类型的适应性差2)对系统参数变化敏感3)控制易于超过允许范围4)在采样点之间存在纹波第四节达林(Dahlin)算法一、达林算法数字控制器的形式IBM公司的达林(Dahlin)针对一类带有纯滞后环节的工业对象,于1968年提出了克服大纯滞后环节影响的控制算法。

具体讲,达林算法适用于以下的对象:二、振铃现象及其消除振铃:在应用达林算法时,在某些情况下会发现控制开始时,数字控制器的输出发生大幅度的上下摆动,这种现象叫(一)振铃产生的原因:1.带纯滞后环节的一阶惯性环节2.带纯滞后环节的二阶惯性环节(二)振铃现象的消除:第一种方法是先找出D (z)中引起振铃现象的极点,然后令其中的 z=1。

第二种方法是从保证闭环系统的特性出发,选择合适的采样周期丁及系统闭环时间常数 ,使得数字控制器的输出不产生强烈的振铃现象。

第四章 复杂数字控制器设计第一节 纯滞后系统的 Smith 控制算法一、连续系统 Smith 预估器工作原理单回路控制系统,其被控对象有纯滞后环节。

该图中Gb (s )表示控制器的传递函数,Gp (s )e^-ts 表示被控对象的传递函数,= Gp (s )可能的问答题:1什么叫孔径误差?将模拟量转换成数字量要有一个过程,速度再快的ADC 完成转换也总是需要一定的时间。
