三简单电力网络潮流的分析与计算

电力系统中的潮流计算与分析摘要本文介绍了电力系统中的潮流计算与分析，潮流计算是电力系统计算的基础，通过对电力系统中的电流、电压和功率进行计算和分析，可以有效地评估电力系统的稳定性和安全性。

在本文中，我们讨论了潮流计算的原理和方法，并介绍了一种基于改进的高斯-赛德尔迭代算法的潮流计算方法。

同时，我们还介绍了一种基于Python语言的潮流计算程序的设计和实现，该程序可以对电力系统进行潮流计算和分析，并生成相关的报告和图表。

最后，我们利用该程序对IEEE 14节点测试系统进行了潮流计算和分析，并分析了系统的稳定性和安全性。

关键词：电力系统；潮流计算；高斯-赛德尔迭代算法；Python语言AbstractThis paper introduces the load flow calculation and analysis in power system. Load flow calculation is the basis of power system calculation. By calculating and analyzing the current, voltage and power in the power system, the stability and safety of the power system can be effectively evaluated. In this paper, we discuss the principles and methods of load flow calculation, and introduce an improved Gauss-Seidel iterative algorithm based load flow calculation method. At the same time, we also introduce the design and implementation of a load flow calculation program based on the Python language. The program can perform load flow calculation and analysis on the power system, and generate relevant reports and charts. Finally, we use the program to perform load flow calculation and analysis on the IEEE 14-bus test system, and analyze the stability and safety of the system.Keywords: power system; load flow calculation; Gauss-Seidel iterative algorithm; Python language一、引言电力系统是现代工业和生活的基础设施之一，它承担着输送和分配电能的重要任务。

电力系统潮流分析潮流分析是电力系统中一种重要的计算方法，用于分析电力系统中各节点电压、功率和电流的分布情况。

通过潮流分析可以评估电力系统的稳定性和可靠性，为电力系统的规划、运行和控制提供参考依据。

本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理在电力系统中，各节点以母线表示，节点之间通过线路连接。

潮流分析基于以下几个基本原理：1. 电压平衡原理：电力系统中的节点电压必须满足节点处功率平衡方程，即节点出注入电流之和为零。

2. 潮流方程：潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。

潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑：电力系统中的节点和线路之间形成了复杂的拓扑结构，潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法潮流分析通常采用迭代法来计算各节点的电压、功率和电流。

常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

1. 高斯-赛德尔迭代法：该方法是最简单的潮流计算方法之一。

它通过假设电力系统中所有节点电压的初始值，逐步迭代更新节点电压，直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法：该方法通过建立功率不平衡方程的雅可比矩阵，采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。

牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围潮流分析在电力系统中有广泛的应用，包括但不限于以下几个方面：1. 系统规划：潮流分析可以用于电力系统的规划和设计，评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制：潮流分析可以用于电力系统的运行控制，评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化：潮流分析可以用于电力系统的网络优化，寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网：潮流分析可以用于风电并网系统的规划和运行，评估并网系统的可靠性和电力系统与风电场的相互影响。

电力系统三种潮流计算方法的比较电力系统潮流计算是电力系统分析和运行控制中最重要的问题之一、它通过计算各节点电压和各支路电流的数值来确定电力系统各个节点和支路上的电力变量。

常见的潮流计算方法有直流潮流计算方法、高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

以下将对这三种方法进行比较。

首先，直流潮流计算方法是最简单和最快速的计算方法之一、它假设整个系统中的负载功率都是直流的，忽略了交流电力系统中的复杂性。

直流潮流计算方法非常适用于传输和配电系统，尤其是对于稳定的系统，其结果比较准确。

然而，该方法忽略了交流电力系统中的变压器的磁耦合和饱和效应，可能会导致对系统状态误判。

因此，直流潮流计算方法的适用范围有限。

其次，高斯-赛德尔迭代法是一种迭代方法，通过反复迭代计算来逼近系统的潮流分布。

该方法首先进行高斯潮流计算，然后根据计算结果更新节点电压，并再次进行计算，直到收敛为止。

高斯-赛德尔迭代法考虑了变压器的复杂性，计算结果比直流潮流计算方法更准确。

然而，该方法可能发生收敛问题，尤其是在系统变压器的串联较多或系统中存在不良条件时。

此外，该方法的计算速度较慢，尤其是对于大型电力系统而言。

最后，牛顿-拉夫逊迭代法是一种基于牛顿法的迭代方法，用于解决非线性潮流计算问题。

该方法通过线性化系统等式并迭代求解来逼近系统的潮流分布。

与高斯-赛德尔迭代法相比，牛顿-拉夫逊迭代法收敛速度更快，所需迭代次数更少。

此外，该方法可以处理系统中的不平衡和非线性元件，计算结果更准确。

然而，牛顿-拉夫逊迭代法需要建立和解算雅可比矩阵，计算量相对较大。

综上所述，电力系统潮流计算方法根据应用需求和系统特点选择合适的方法。

直流潮流计算方法适用于稳定的系统，计算简单、快速，但适用范围有限。

高斯-赛德尔迭代法适用于一般的交流电力系统，考虑了变压器复杂性，但可能存在收敛问题和计算速度较慢的缺点。

牛顿-拉夫逊迭代法适用于复杂的非线性系统，收敛速度快且计算结果准确，但需要较大的计算量。

电力系统潮流分析与计算设计（P Q分解法）电力系统潮流分析与计算设计（p-q分解法）摘要潮流排序就是研究电力系统的一种最基本和最重要的排序。

最初，电力系统潮流排序就是通过人工手算的，后来为了适应环境电力系统日益发展的须要，使用了交流排序台。

随着电子数字计算机的发生，1956年ward等人基本建设了实际可取的计算机潮流排序程序。

这样，就为日趋繁杂的大规模电力系统提供更多了极其有力的排序手段。

经过几十年的时间，电力系统潮流排序已经发展得十分明朗。

潮流排序就是研究电力系统稳态运转情况的一种排序,就是根据取值的运转条件及系统接线情况确认整个电力系统各个部分的运转状态，例如各母线的电压、各元件中穿过的功率、系统的功率损耗等等。

电力系统潮流排序就是排序系统动态平衡和静态平衡的基础。

在电力系统规划设计和现有电力系统运转方式的研究中，都须要利用电力系统潮流排序去定量的比较供电方案或运转方式的合理性、可靠性和经济性。

电力系统潮流计算分为离线计算和在线计算，离线计算主要用于系统规划设计、安排系统的运行方式，在线计算则用于运行中系统的实时监测和实时控制。

两种计算的原理在本质上是相同的。

实际电力系统的潮流技术主要使用pq水解法。

1974年，由scottb.在文献(@)中首次提出pq分解法，也叫快速解耦法（fastdecoupledloadflow，简写为fdlf）。

本设计就是使用pq水解法排序电力系统潮流的。

关键词：电力系统潮流排序pq水解法第一章概论1.1详述电力系统潮流计算是研究电力系统稳态运行情况的一种计算,它是根据给定的运行条件及系统接线情况确定整个电力系统各个部分的运行状态，如各母线的电压、各元件中流过的功率、系统的功率损耗等等。

电力系统潮流计算是计算系统动态稳定和静态稳定的基础。

在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用电力系统潮流计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性。

电力系统潮流计算与分析电力系统是现代社会不可或缺的基础设施之一，它为我们提供了稳定可靠的电力供应。

而电力系统的潮流计算与分析则是电气工程中的重要研究领域之一。

本文将介绍电力系统潮流计算与分析的基本概念、方法和应用。

一、潮流计算的基本概念潮流计算是指对电力系统中各个节点的电压、电流、功率等参数进行计算和分析的过程。

它是电力系统规划、设计和运行中必不可少的工具。

潮流计算的目的是确定电力系统中各个节点的电压和相位角，以及各个支路的电流和功率。

通过潮流计算，可以评估电力系统的稳定性、负载能力和输电能力，为电力系统的规划和运行提供科学依据。

二、潮流计算的方法潮流计算的方法主要包括直流潮流计算和交流潮流计算两种。

直流潮流计算是一种简化的方法，适用于电力系统中负载变化较小的情况。

它假设电力系统中的所有元件都是直流元件，忽略了电抗元件的影响。

交流潮流计算则考虑了电力系统中的电抗元件对电流和功率的影响，是一种更为精确的计算方法。

在交流潮流计算中，常用的方法包括高斯-赛德尔法、牛顿-拉夫逊法和快速潮流法等。

高斯-赛德尔法是一种迭代法，通过反复迭代计算节点的电压和相位角，直到满足收敛条件。

牛顿-拉夫逊法则是一种迭代法，通过对节点电压的雅可比矩阵进行线性化，求解节点电压的增量，从而逐步逼近潮流计算的结果。

快速潮流法是一种基于分解和迭代的方法，通过将电力系统分解为多个子系统进行计算，从而提高计算的速度和效率。

三、潮流计算的应用潮流计算在电力系统的规划、设计和运行中有着广泛的应用。

首先，潮流计算可以用于电力系统的负荷分配和负载能力评估。

通过计算各个节点的电压和功率，可以确定电力系统中各个节点的负载水平，从而合理分配负荷，提高电力系统的供电能力。

其次，潮流计算可以用于电力系统的故障分析和稳定性评估。

通过模拟电力系统中的故障情况，可以评估电力系统的稳定性，为电力系统的运行和维护提供依据。

此外，潮流计算还可以用于电力系统的输电能力评估和优化。

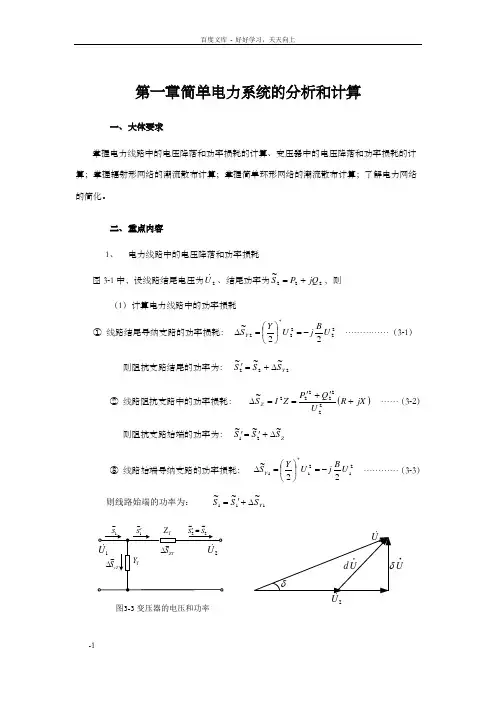

第一章 简单电力系统的分析和计算一、 大体要求掌握电力线路中的电压降落和功率损耗的计算、变压器中的电压降落和功率损耗的计算；掌握辐射形网络的潮流散布计算；掌握简单环形网络的潮流散布计算；了解电力网络的简化。

二、 重点内容1、 电力线路中的电压降落和功率损耗图3-1中，设线路结尾电压为2U 、结尾功率为222~jQ P S +=，则 （1）计算电力线路中的功率损耗① 线路结尾导纳支路的功率损耗： 2222*222~U B j U Y S Y -=⎪⎭⎫ ⎝⎛=∆ ……………（3-1）则阻抗支路结尾的功率为： 222~~~Y S S S ∆+=' ② 线路阻抗支路中的功率损耗： ()jX R U Q P Z I S Z +'+'==∆2222222~ ……（3-2） 则阻抗支路始端的功率为： Z S S S ~~~21∆+'=' ③ 线路始端导纳支路的功率损耗： 2121*122~U B j U Y S Y -=⎪⎭⎫⎝⎛=∆ …………（3-3）则线路始端的功率为： 111~~~Y S S S ∆+'=~~~图3-3 变压器的电压和功率~2•U（2）计算电力线路中的电压降落选取2U 为参考向量，如图3-2。

线路始端电压 U j U U U δ+∆+=21 其中 222U X Q R P U '+'=∆ ； 222U R Q X P U '-'=δ ……………（3-4）则线路始端电压的大小： ()()2221U U U U δ+∆+=………………（3-5）一般可采用近似计算： 222221U X Q R P U U U U '+'+=∆+≈ ………………（3-6）2、 变压器中的电压降落和电能损耗图3-3中，设变压器结尾电压为2U 、结尾功率为222~jQ P S +=，则~~~图3-3 变压器的电压和功率~（1）计算变压器中的功率损耗 ① 变压器阻抗支路的功率损耗：()T T T ZT jX R U Q P Z I S ++==∆2222222~……（3-7） 则变压器阻抗支路始端的功率为：ZT S S S ~~~21∆+='② 变压器导纳支路的功率损耗： ()*2211YT T T S YU G jB U ∆==+ ………（3-8）则变压器始端的功率为： YT S S S ~~~11∆+'= 。

电力系统的潮流计算电力系统的潮流计算是电力系统分析中的基础工作，主要用于计算电力系统中各节点的电压和功率流动情况。

通过潮流计算可以得到电力系统的电压、功率、功率因数等关键参数，为电力系统的运行和规划提供有效的参考依据。

本文将介绍电力系统潮流计算的基本原理、计算方法和应用。

一、电力系统潮流计算的基本原理电力系统潮流计算基于电力系统的能量守恒原理和基尔霍夫电流定律，通过建立电力系统的节点电压和功率平衡方程组来描述系统中各节点间的电压和功率流动关系。

潮流计算的基本原理可简述为以下三个步骤：1.建立节点电压方程：根据基尔霍夫电流定律，将电力系统中各节点的电流状况表达为节点电压和导纳矩阵之间的乘积关系。

2.建立功率平衡方程：根据能量守恒原理，将电力系统中各支路的功率流动表达为节点电压和导纳矩阵之间的乘积关系。

3.解算节点电压：通过求解节点电压方程组，得到系统中各节点的电压值。

二、电力系统潮流计算的常用方法电力系统潮流计算常用的方法有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法和快速潮流法等。

其中，高斯-赛德尔迭代法是一种基于节点电压的迭代算法，通过在每一次迭代中更新节点电压值来逐步逼近系统潮流平衡状态。

牛顿-拉夫逊迭代法是一种基于节点电压和节点功率的迭代算法，通过在每一次迭代中同时更新节点电压和节点功率值来逼近系统潮流平衡状态。

快速潮流法则是一种通过行列式运算直接求解节点电压的方法，对于大规模复杂的电力系统具有较高的计算效率和精度。

三、电力系统潮流计算的应用电力系统潮流计算在电力系统的规划和运行中有广泛应用。

具体应用包括：1.电力系统规划：通过潮流计算可以预测系统中各节点的电压和功率流动情况，为电力系统的设计和扩建提供参考依据。

2.电力系统稳定性分析：潮流计算可以帮助分析系统中节点电压偏差、功率瓶颈等问题，为系统的稳态和暂态稳定性分析提供基础数据。

3.运行状态分析：潮流计算可以实时监测系统中各节点的电压和功率流动情况，为电力系统的运行调度提供参考。

电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。

通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。

本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。

潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。

在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。

潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。

通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。

潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。

1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。

迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。

直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。

因此，在进行潮流计算时，需要准确地估计各个节点的负荷。

2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。

电力系统潮流计算算法及其效率分析现代社会已经越来越依赖电力，而电力系统的安全和稳定运行则是社会生产生活的重要保障。

电力系统潮流计算是电力系统运行分析的重要环节，可用于分析电力系统的电压、电流、功率等参数，及时发现和解决电力系统运行中的问题，确保电力系统稳定运行。

本文将介绍电力系统潮流计算的算法及其效率分析。

一、电力系统潮流计算算法电力系统潮流计算的算法可以分为直接潮流计算法和迭代潮流计算法。

1、直接潮流计算法直接潮流计算法又称为Gauss-Seidel法，是一种迭代计算法。

它的基本原理是：从任意起点开始，按照节点位于网络中的拓扑次序，依次计算每一个节点的电压幅值和相角，并将其作为下一个节点的计算依据，如此循环迭代，直到所有节点的电压幅值和相角的变化不再大于预设值为止。

这种算法的计算速度比较快，但由于其每个节点的计算都是基于其前后节点的计算结果，因此对于复杂的电力系统网络，可能存在网络收敛速度慢、计算精度不高等问题。

2、迭代潮流计算法迭代潮流计算法又称为Newton-Raphson法，是一种比较精确的算法。

它的基本原理是：通过对电力系统节点电压幅值和相角的偏导数进行求解，得到节点电压和相角的增量，并将其与原节点电压和相角相加，得到新的节点电压和相角。

这种算法的精度相对较高，适用于复杂电力系统网络，在收敛速度、迭代次数、计算精度等方面都有较好的表现。

但相对而言也计算耗时较长。

二、电力系统潮流计算算法效率分析电力系统潮流计算算法的效率包括计算速度、收敛速度、计算精度等方面。

1、计算速度计算速度是评估算法效率的一个重要指标。

直接潮流计算法的计算速度相对比较快，因其是一种基于迭代计算的算法，每个节点的计算都可同时进行，从而提高了算法的计算速度。

而迭代潮流计算法的计算速度相对比较慢，由于其涉及大量的矩阵运算和非线性迭代，计算时间长，可能会受到计算机内存、硬盘等计算资源的限制。

2、收敛速度收敛速度是评估算法有效性的重要指标。
