发电厂电气设备课件一次二次回路讲解ppt
• 处理方法
检查继电保护装置软件、定值设置，消除软件故障或重 新设定定值。
故障类型2
继电保护装置拒动
• 原因
继电保护装置硬件故障或外部信号干扰，导致拒动作。
• 处理方法
检查继电保护装置硬件、外部信号情况，消除硬件故障 或采取抗干扰措施。
THANK YOU.
隔离开关控制回路
隔离开关控制回路概述
隔离开关控制回路是变电站中用于控 制隔离开关的分合及状态显示的重要 回路。
隔离开关控制回路的组 成
隔离开关控制回路主要由操作机构、 控制器、电动机、限位开关、接触器 等元件组成。
隔离开关控制回路的原 理
当合闸信号发出后，电动机启动，通 过齿轮和丝杆传动，将隔离开关合闸 ，同时限位开关动作，切断电动机电 源。当分闸信号发出后，电动机反向 启动，通过齿轮和丝杆传动，将隔离 开关分闸，同时限位开关动作，切断 电动机电源。
重点
在介绍一次二次回路的基本概念和原理的基础上，重点讲解发电厂电气设备一次 二次回路的组成和分类，以及各种一次二次回路的优缺点和应用场景。同时，针 对发电厂电气设备的常见故障和检修方法进行详细介绍。
02
发电机一次回路
发电机定子接线
总结词
发电机定子接线是发电机的重要部分，它的主要作用是 引出三相交流电，以供使用。
04
发电厂继电保护回路
变压器保护回路
瓦斯保护
利用变压器内部故障时产生的 气体进行保护。
差动保护
通过比较变压器两侧电流的差值 来保护变压器。
过电流保护
当变压器外部短路时，通过检测电 流大小来保护变压器。
高压电动机保护回路
启动/停止控制回路
通过接触器和断路器对电动机进行启动和停 止操作。
检查继电保护装置软件、定值设置，消除软件故障或重 新设定定值。
故障类型2
继电保护装置拒动
• 原因
继电保护装置硬件故障或外部信号干扰，导致拒动作。
• 处理方法
检查继电保护装置硬件、外部信号情况，消除硬件故障 或采取抗干扰措施。
THANK YOU.
隔离开关控制回路
隔离开关控制回路概述
隔离开关控制回路是变电站中用于控 制隔离开关的分合及状态显示的重要 回路。
隔离开关控制回路的组 成
隔离开关控制回路主要由操作机构、 控制器、电动机、限位开关、接触器 等元件组成。
隔离开关控制回路的原 理
当合闸信号发出后，电动机启动，通 过齿轮和丝杆传动，将隔离开关合闸 ，同时限位开关动作，切断电动机电 源。当分闸信号发出后，电动机反向 启动，通过齿轮和丝杆传动，将隔离 开关分闸，同时限位开关动作，切断 电动机电源。
重点
在介绍一次二次回路的基本概念和原理的基础上，重点讲解发电厂电气设备一次 二次回路的组成和分类，以及各种一次二次回路的优缺点和应用场景。同时，针 对发电厂电气设备的常见故障和检修方法进行详细介绍。
02
发电机一次回路
发电机定子接线
总结词
发电机定子接线是发电机的重要部分，它的主要作用是 引出三相交流电，以供使用。
04
发电厂继电保护回路
变压器保护回路
瓦斯保护
利用变压器内部故障时产生的 气体进行保护。
差动保护
通过比较变压器两侧电流的差值 来保护变压器。
过电流保护
当变压器外部短路时，通过检测电 流大小来保护变压器。
高压电动机保护回路
启动/停止控制回路
通过接触器和断路器对电动机进行启动和停 止操作。
发电厂电气设备课件(一次、二次回路讲解)
由四个代号段构成
第3节 断路器的控制和信号电路
概述 三相操作断路器的控制和信号电路
3-1-1 断路器的控制类型
按控制方式 按操作电源 按控制地点
一对一控制
一对N选线控制 强电控制
弱电控制 远方控制
就地控制
3-1-2 断路器的操作机构
作用
是断路器本身附带的合、跳闸传动装置，用来使断 路器合闸或维持闭合状态，或使断路器跳闸
例如
单线和多线表示法
在同一图中，必要时单线表示法和多线表示法可 组合使用。
例如
中断线
连接线中断可用于以下三种情况： （1）当穿越图面的连接线较长或穿越稠密区域时，允许将连接 线中断，且在中断处加相应标记。 （2）去向相同的线组，可中断，且在中断处加适当标记。 （3）连接到另一张图上的连接线，应中断，且在中断处注明图 号、张次、图幅分区代号等标记。
不同点 的分析
S1~S5为液压操作机 构所带微动开关的触 点，微动开关的闭合 和断开，与操作机构 中贮压器活塞杆的行 程调整和液压有关。 见书上表3-6
图示
图形符号的布置
半集中表示法 把一个元件的某些组成部分的图形符号在图上分开布置，并
用机械连接线表示它们之间的关系。
图示
（二）文字符号
是电气图中的电气设备、装置、元器件的种类字母代码和功 能字母代码。
文字 符号
基本文字符号
单字母 双字母
按电气设备、装 置、元器件的种 类划分为24类
辅助文字符号
二次回路的组成
控制回路
信号回路
测量回路
调节回路
继电保护 和自动装 置回路
操作电源 系统
通过控制开关设备的“合”、“跳” 实现电气设备的投入和退出
电气二次回路识图.ppt
4、二次设备是指对一次设备进行监察、控制、 测量、调整和保护的低压设备，又称辅助设 备。它包括控制、信号、测量监察、同期、 继电保护装置、安全自动装置和操作电源等。
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如：熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回 路。
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如：熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回 路。
第11章发电厂二次回路工程图-PPT课件
绘制原则
应遵照上述接线图的一般规定，并且各个单元的连接点不 管在何位置上，都要画在同一个平面上，各个单元用点划线围 框表示，其连接导线可用连续线或中断线表示。在图上标明线 缆号、线号、 接 线 图
五、电缆连系图
表示各独立单元之间电缆连系。是计划电缆敷设工作的基 本依据。
用途 种类
是制造厂配线的依据，也是施工、运行和 维修不可缺少的重要技术文件。
单元接线图 端子接线图 互连接线图 电缆连系图
11-5 接 线 图
（一）接线图的一般规定
图中应示出：
（1）项目及其相对位置，项目代号； （2）端子间的连接关系，端子代号； （3）导线型式、截面积、导线号； （4）需要补充说明的其它内容。
11-1 系统图和框图
一、一次系统图
装有两台单机容量 为6000~12000kW 发电机的发电厂电 气一次系统图
11-1 系统图和框图
二、励磁系统图
11-1 系统图和框图
三、发电机保护和测量仪表配置框图
11-2 布 置 图
布置图是表示电气设备、装置或元器 件在现场、厂房或装置中的位置关系
装有两台单机容量为 6000~12000kW发电 机的发电厂的主控制
11-5 接 线 图
三、单元接线图
端子排设计原则
端子排的排列顺序
（ 1）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感 器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小 排列，数字小的排在上（前）面，并按U、V、W、N排列。
（2）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感 器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小 排列，并按U、V、W、L、（试）W、N排列。
应遵照上述接线图的一般规定，并且各个单元的连接点不 管在何位置上，都要画在同一个平面上，各个单元用点划线围 框表示，其连接导线可用连续线或中断线表示。在图上标明线 缆号、线号、 接 线 图
五、电缆连系图
表示各独立单元之间电缆连系。是计划电缆敷设工作的基 本依据。
用途 种类
是制造厂配线的依据，也是施工、运行和 维修不可缺少的重要技术文件。
单元接线图 端子接线图 互连接线图 电缆连系图
11-5 接 线 图
（一）接线图的一般规定
图中应示出：
（1）项目及其相对位置，项目代号； （2）端子间的连接关系，端子代号； （3）导线型式、截面积、导线号； （4）需要补充说明的其它内容。
11-1 系统图和框图
一、一次系统图
装有两台单机容量 为6000~12000kW 发电机的发电厂电 气一次系统图
11-1 系统图和框图
二、励磁系统图
11-1 系统图和框图
三、发电机保护和测量仪表配置框图
11-2 布 置 图
布置图是表示电气设备、装置或元器 件在现场、厂房或装置中的位置关系
装有两台单机容量为 6000~12000kW发电 机的发电厂的主控制
11-5 接 线 图
三、单元接线图
端子排设计原则
端子排的排列顺序
（ 1）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感 器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小 排列，数字小的排在上（前）面，并按U、V、W、N排列。
（2）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感 器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小 排列，并按U、V、W、L、（试）W、N排列。
《电气二次回路》课件
详细描述
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路 。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机 的运行状态，保障发电机的安全稳定运 行。
详细描述
高压电动机二次回路主要包括启动、调速、 保护等回路。通过二次回路，可以控制高压 电动机的启动和调速，实现高压电动机的无 功调节和有功控制；同时，还可以监测高压 电动机的运行状态，实现高压电动机的故障 定位和切除，保障高压电动机的安全稳定运 行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配 电屏的运行状态，保障低压配电屏的安全稳 定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制 和调节一次设备的运行状态，实现对电力系统的控制和调节 。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下 ，而一次回路的工作电压较高，一般为高压或超高压。此外 ，电气二次回路主要用于控制和调节，而一次回路主要用于 输电和配电。
测量接线的分类
根据测量参数的不同，测量 接线可分为电流测量接线、 电压测量接线、温度测量接 线等。
测量接线的特点
测量接线具有测量精度高、 稳定性好、可靠性高等优点 ，广泛应用于各种工业自动 化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一 次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备 的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路 。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机 的运行状态，保障发电机的安全稳定运 行。
详细描述
高压电动机二次回路主要包括启动、调速、 保护等回路。通过二次回路，可以控制高压 电动机的启动和调速，实现高压电动机的无 功调节和有功控制；同时，还可以监测高压 电动机的运行状态，实现高压电动机的故障 定位和切除，保障高压电动机的安全稳定运 行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配 电屏的运行状态，保障低压配电屏的安全稳 定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制 和调节一次设备的运行状态，实现对电力系统的控制和调节 。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下 ，而一次回路的工作电压较高，一般为高压或超高压。此外 ，电气二次回路主要用于控制和调节，而一次回路主要用于 输电和配电。
测量接线的分类
根据测量参数的不同，测量 接线可分为电流测量接线、 电压测量接线、温度测量接 线等。
测量接线的特点
测量接线具有测量精度高、 稳定性好、可靠性高等优点 ，广泛应用于各种工业自动 化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一 次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备 的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。
电气二次回路ppt课件
电缆截面的计算（1）
电流回路所选电缆要满足互感器10％误差曲线要求。 导线面积计算公式S=K1L/γ (Z1-K2Z2-Z3) 其中： γ －－电导系数，铜取57m/Ω mm2 Z1－－按10％误差曲线查出的允许阻抗 Z2－－继电器阻抗，Ω Z3－－接触电阻，一般取0.05～0.1Ω L－－电缆长度，m K1－－连接导线的阻抗换算系数 K2－－继电器的阻抗换算系数
零 L l
二次回路的编号原则（4）
数字编号的分配
回路类别 标号范围 备注
控制与保护
信号
1～399
700～799
电流 电压
遥信
400～599 母差300～399前加文字 600～799 前面加文字
800～899
二次回路的编号原则（5）
回路编号应用遵循一定的规则，主要为： 1）对不同用途的直流回路，使用不同的数字范 围，如控制与保护回路用1～399（400～ 599），励磁回路用600～699。 2）保护与控制回路使用的数字按熔断器（或小 开关）分组，每一百为一组，如101～199， 301～399等，其中正极性回路编为单数，由小 至大，负极性回路编为双数，由大至小。
二次回路的范围（5）
部颁《继电保护及安全自动装置运行管理规程》中连 接保护装置的二次回路（继电保护专业管理）： 1）从电流互感器、电压互感器二次侧端子开始到有关继 电保护装置的二次回路（对多油断路器或变压器等套 管互感器，自端子箱开始。 2）从继电保护直流分路熔丝开始到有关保护装置的二次 回路。 3）从保护装置到控制屏和中央信号屏间的直流回路。 4）继电保护装置出口端子排到断路器操作箱端子排的跳、 合闸回路。
二次回路及其作用（1）
发电厂和变电所的电气设备可分为一次设备、 二次设备。（经常还将远动或测控设备称为三 次设备，通讯设备称为四次设备） 一次设备：也称主设备，是构成电力系统的主 体。它是直接生产、输送与分配电能的设备， 包括如：发电机、电力变压器、断路器、隔离 开关、母线、电力电缆与输电线路等。
供配电工程PPT第7章二次回路
一、对操作电源的基本要求
（1）应保证供电的可靠性，最好装设独立的直流操作电源， 以免交流系统故障时，影响操作电源的正常供电。
（2）应具有足够的容量，以保证正常运行时，操作电源母线 (以下简称母线)电压波动范围小于±5％额定值；事故时的母线 电压不低于90％额定值。
（3）波纹系数小于5%。
（4）使用寿命、维护工作量、设备投资、布置面积等应合理。
操作电源系统是由电源设备和供电网络组成的，它 包括直流电源和交流电源系统。其作用是供给上述各回 路工作电源。发电厂和变电站的操作电源多采用直流电 源系统，简称为直流系统，部分小型变电站也可采用交 流电源或整流电源(如硅整流电容储能或电源变换式直流 系统)。
8
二次回路图的分类
原理图
归总式原理图 展开式原理图
继电保护及操作型自动装置回路
继电保护和操作型自动装置回路是由测量机构、传 送机构、执行机构及继电保护和自动装置组成的。其作 用是自动判别一次设备的运行状态，在系统发生故障或 异常运行时，自动跳开断路器，切除故障或发出异常运 行信号，故障或异常运行状态消失后，快速投入断路器， 恢复系统正常运行。
操作电源系统
池组、浮充电设备和相关的开关及测量 仪表组成。
29
蓄 电 池 组 GB 是 由 不参加调节的基本(固定) 蓄电池(n。)和参加调节 的 端 电 池 (n’) 两 部 分 组 成。采用端电池的目的 是为了调节蓄电池的接 入数目，以保证母线电 压稳定。端电池通过端 电池调整器进行调节， 端电池调整器的工作原 理如图所示。
30
2．充电—放电运行方式 充电—放电运行方式就是将已充好电的蓄电池接
带全部直流负荷，即正常运行是处于放电工作状态。 因为交流系统可能在蓄电池任何放电程度下发生
（1）应保证供电的可靠性，最好装设独立的直流操作电源， 以免交流系统故障时，影响操作电源的正常供电。
（2）应具有足够的容量，以保证正常运行时，操作电源母线 (以下简称母线)电压波动范围小于±5％额定值；事故时的母线 电压不低于90％额定值。
（3）波纹系数小于5%。
（4）使用寿命、维护工作量、设备投资、布置面积等应合理。
操作电源系统是由电源设备和供电网络组成的，它 包括直流电源和交流电源系统。其作用是供给上述各回 路工作电源。发电厂和变电站的操作电源多采用直流电 源系统，简称为直流系统，部分小型变电站也可采用交 流电源或整流电源(如硅整流电容储能或电源变换式直流 系统)。
8
二次回路图的分类
原理图
归总式原理图 展开式原理图
继电保护及操作型自动装置回路
继电保护和操作型自动装置回路是由测量机构、传 送机构、执行机构及继电保护和自动装置组成的。其作 用是自动判别一次设备的运行状态，在系统发生故障或 异常运行时，自动跳开断路器，切除故障或发出异常运 行信号，故障或异常运行状态消失后，快速投入断路器， 恢复系统正常运行。
操作电源系统
池组、浮充电设备和相关的开关及测量 仪表组成。
29
蓄 电 池 组 GB 是 由 不参加调节的基本(固定) 蓄电池(n。)和参加调节 的 端 电 池 (n’) 两 部 分 组 成。采用端电池的目的 是为了调节蓄电池的接 入数目，以保证母线电 压稳定。端电池通过端 电池调整器进行调节， 端电池调整器的工作原 理如图所示。
30
2．充电—放电运行方式 充电—放电运行方式就是将已充好电的蓄电池接
带全部直流负荷，即正常运行是处于放电工作状态。 因为交流系统可能在蓄电池任何放电程度下发生
电气二次回路基本知识
七、电缆截面的计算（2）
电压回路所选电缆要满足允许压降要求。 导线面积计算公式S= 3 KPL/γULΔU 其中：γ－－电导系数，铜取57m/Ω mm2 L－－电缆长度，m K－－连接导线的阻抗换算系数 ΔU－－允许电缆压降，V P－－电压互感器每一相负载，VA UL －－电压互感器二次线电压，V
二、二次回路的范围（2）
继电保护和自动装置回路：是由测量回路、比 较部分、逻辑部分和执行部分等组成。其作用 是根据一次设备和系统的运行状态，判断其发 生故障或异常时，自动发出跳闸命令有选择性 地切除故障，并发出相应地信号，当故障或异 常消失后，快速投入有关断路器（重合闸及备 用电源自动投入装置），恢复系统的正常运行。 以上主要是指常规的电磁型继电器等构成 的保护与自动装置
二、二次回路的范围（5）
部颁《继电保护及安全自动装置运行管理规程》中连 接保护装置的二次回路（继电保护专业管理）： 1）从电流互感器、电压互感器二次侧端子开始到有关继 电保护装置的二次回路（对多油断路器或变压器等套 管互感器，自端子箱开始。 2）从继电保护直流分路熔丝开始到有关保护装置的二次 回路。 3）从保护装置到控制屏和中央信号屏间的直流回路。 4）继电保护装置出口端子排到断路器操作箱端子排的跳、 合闸回路。
五、二次回路的编号原则（6）
3）信号回路的数字编号，按事故、位置、预告、 指挥信号进行分组，按数字大小进行排列。 4）开关设备、控制回路的数字编号组，应按开 关设备的数字序号选取。如1KK所在的回路选 101～199，3KK所在的回路选301～399。 5）对接点、开关、按钮等两侧，虽然闭合时为 等电位，应不同编号，但只改变编号大小而不 改变单、双数（极性）。经过回路中主要降压 元件（如线圈、电阻等）后改变其单、双数 （极性）。
电气回路一二次识图PPT课件
接触器
熔断器
手车式 断路器
电压表 电流表 电抗器 电动机 发电机
电气一次设备接线图
一次部分
断路器
小车插头Biblioteka 接地刀闸电流互感器
电缆头
带电显示器 零序电流互感器
电气二次回路概述
二次回路是变电站电气接线的重要组成部分，是电力系 统安全生产、经济运行的可靠保障。电力系统由一次接线和 二次接线共同组成，它们是不可分割的一个整体。如果将电 力系统比喻成一个人的话，其一次接线是人的骨骼和肌肉， 而二次接线则是人的神经系统，只有二者都处在良好的状态， 才能保证电力系统的正常运行，尤其是在高度自动化的现代 电网中，二次回路的重要作用更显突出。
展开图
1、按不同电源回路划分成多个独立回路。 例如：交流回路，又分电流回路和电压回路，都是按A、B、C、N相序分行排 列的。直流回路，又分控制回路、合闸回路、测量回路、保护回路和信号回 路等；在这些回路中，各继电器（装置）的动作顺序是自上而下、自左至右 排列的。
触点，都按照它们在正常状态时的位置来表示。 所延谓时正闭常合位接点置是指断路器和继电器的线圈未通
电无电压、无外力时，它们的触点（对断路器 系指示指灯其辅助触点）所处的状按态钮 。
电阻
辅助说明
电气二次回路通用编号
1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控 制回路电源的正极分别为101、201、301。 2：701：信号回路电源的正极。 702：信号回路电源的正极。 3： A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、 C、N相。特点为标号以4开头。 4：A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、 C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母 电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压 等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、 中压、低压的母线电压回路。 5：901、902、903…..或J901、J902、J903、…..等为信号回路。 6：7、37、107、137，3、33、133、233一般为开关控制回路 的跳闸或合闸回路。
二次回路的基本知识课件
二次回路的基础知识
2009年次回路的重要性
二、符 号 说 明
三、看二次回路图的基本方法
四、原理图、展开图、安装接线图
五、常用电气二次回路图
学习交流PPT
2
一、 二次回路的重要性
学习交流PPT
3
一、 二次回路的重要性
问题的提出：
（1）一次设备？ （2）二次设备？ （3）二次回路包括哪些回路？
• （10）交流回路的标号除用三位数外，前面加注文字符 号。交流回路使用的数字范围是：电压回路为600~799； 电流回路为400~599。它们的个位数字表示不同的回路； 十位数字表示互感器的组数（即电流和电压互感器的组 数）。回路使用的标号组，要与互感器文字符号前的 “数字序号”相对应。如：1TA电流互感器的A相回路标号 应是A411~A419；电压互感器2TV的A相回路标号应是 A621~A629。
13
二、符号说明
图形符号
在二次回路图中，所有断路器和继电器的 触点，都按照它们在正常状态时的位置来 表示。所谓正常位置是指断路器和继电器 的线圈未通电无电压、无外力时，它们的 触点（对断路器系指其辅助触点）所处的 状态。如：继电器常开触点（动合触点）。
学习交流PPT
14
二、符号说明
二次回路常用标准图形文字符号：
学习交流PPT
4
一、 二次回路的重要性
变电站一、二次设备实物图片
学习交流PPT
5
一、 二次回路的重要性
一次设备：
是指直接参加发、输、配电能的系统中使用的电 气设备，如发电机、变压器、电力电缆、输电 线、断路器、隔离开关、电流互感器、电压互 感器、避雷器等。由这些设备连接在一起构成 的电路，称之为一次接线或主接线。
2009年次回路的重要性
二、符 号 说 明
三、看二次回路图的基本方法
四、原理图、展开图、安装接线图
五、常用电气二次回路图
学习交流PPT
2
一、 二次回路的重要性
学习交流PPT
3
一、 二次回路的重要性
问题的提出：
（1）一次设备？ （2）二次设备？ （3）二次回路包括哪些回路？
• （10）交流回路的标号除用三位数外，前面加注文字符 号。交流回路使用的数字范围是：电压回路为600~799； 电流回路为400~599。它们的个位数字表示不同的回路； 十位数字表示互感器的组数（即电流和电压互感器的组 数）。回路使用的标号组，要与互感器文字符号前的 “数字序号”相对应。如：1TA电流互感器的A相回路标号 应是A411~A419；电压互感器2TV的A相回路标号应是 A621~A629。
13
二、符号说明
图形符号
在二次回路图中，所有断路器和继电器的 触点，都按照它们在正常状态时的位置来 表示。所谓正常位置是指断路器和继电器 的线圈未通电无电压、无外力时，它们的 触点（对断路器系指其辅助触点）所处的 状态。如：继电器常开触点（动合触点）。
学习交流PPT
14
二、符号说明
二次回路常用标准图形文字符号：
学习交流PPT
4
一、 二次回路的重要性
变电站一、二次设备实物图片
学习交流PPT
5
一、 二次回路的重要性
一次设备：
是指直接参加发、输、配电能的系统中使用的电 气设备，如发电机、变压器、电力电缆、输电 线、断路器、隔离开关、电流互感器、电压互 感器、避雷器等。由这些设备连接在一起构成 的电路，称之为一次接线或主接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、电气图的分类
（2）表示位置关系的电气图
布置图 表示各电气设备、装置或元器件在现场、厂房或装置中的 位置关系的一种简图。 安装图 详细表示电气设备、装置或元器件的空间位置和组合关系 的一种简图。
二、电气图的分类
（3）表示连接关系的电气图
单元接线图：表示成套装置或设备中一个结构单元内的连接关系的 一种接线图。 互连接线图：表示成套装置或设备的不同单元之间连接关系的一种 接线图。 端子接线图：表示成套装置或设备的端子以及接在端子上的外部接 线的一种接线图 电缆连系图：表示各独立单元之间的电缆连接关系的一种接线图。
1 电气图基本概念
一、电电气气图图的是一表种示简方图法，是由图形符号、带注释的围框或简化外
形表示系统或设备中各组成部分之间相互关系及其连接关系的一
（一种）图图。形符号
表示电气图中电气设备、装置、元器件的一种图形和符号
图形符号的选用 应优先选用优选形； 当图形符号有多种形式时，在满足表达需要的情况下，尽量 采用最简单的形式 同一套图中，只能选定一种图形形式进行表达。
例如
二、电气图的分类
（1）表示功能关系的电气图
系统图或框图：概略表示系统或分系统的基本组成、相互关系及 其主要特征的一种简图。 电路图：用图形符号并按工作顺序排列，详细表示电路、设备或 成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种 简图。
功能图：表示理论的或理想的电路而不涉及实现方法的一种简图。 功能表图：采用图形符号和文字说明相结合的一种表图。用来全 面描述电气控制系统的控制过程、作用和状态。
表示 用英文缩写字母或数字，或用英文缩写字母
和数字组合构成代号。
例如
=P1 =TBE1=A=P1
位置代号
是指项目在组件、设备、系统或建筑物中的实际位置的代号。
➢ 随着计算机技术、通信技术、自动控制技术、电子技术等的发展与应用， 以计算机为核心，将控制、测量、信号、保护、远动、管理等融为一体的 功能统一、信息共享的计算机监控及综合自动化系统已广泛应用于发电厂 和变电所。
技术的发展彻底地改变了常规二次回路功能独立、设备 庞杂、接线及安装调试复杂的局面。
第2节 电气图基本知识

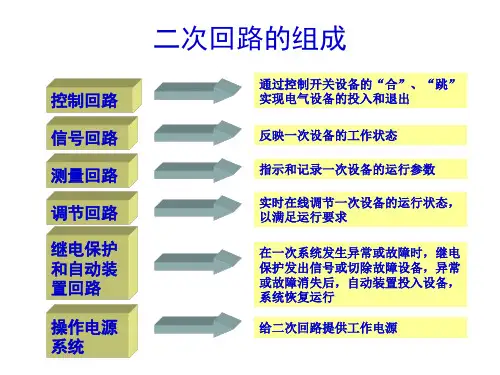

二次回路的组成
控制回路
信号回路
测量回路
调节回路
继电保护 和自动装 置回路
操作电源 系统
通过控制开关设备的“合”、“跳” 实现电气设备的投入和退出
反映一次设备的工作状态
指示和记录一次设备的运行参数
实时在线调节一次设备的运行状态， 以满足运行要求
在一次系统发生异常或故障时，继电 保护发出信号或切除故障设备，异常 或故障消失后，自动装置投入设备， 系统恢复运行
二次设备与二次回路
电力 系统
电气 设备
一次 设备
生产,输送,分 配,消耗电能
的设备
二次 设备
对一次设备进行 监测,控制,调节 和保护的电气设
备
发电机 变压器 开关设备 母线 等
互感器 测量仪表 控制器件 继电保护 自动装置 等
一次 回路
二次 回路
二次回路是发电厂、变电站重要的组成部分，是电力 系统安全可靠经济运行的重要保证
给二次回路提供工作电源
二次回路的发展
二次回路内容广泛 近几十年发生了较大变化
例： ➢ 控制由最初的单一强电控制发展到今天的强电、弱电、计算机等多种控 制方式并存 ，其中的控制开关由原来的多触点的万能开关，逐步被结构 简单的控制开关或切换开关代替。
➢ 保护装置由最初的电磁型继电器构成，发展到现在的微机保护系统。
中断线表示法Βιβλιοθήκη 多线表示法每根连接线或导线各用一条图线表示
例如
单线表示法
两根或两根以上的连接线或导线在图上只用一条 图线表示
例如
单线和多线表示法
在同一图中，必要时单线表示法和多线表示法可 组合使用。
例如
中断线
连接线中断可用于以下三种情况： （1）当穿越图面的连接线较长或穿越稠密区域时，允许将连接 线中断，且在中断处加相应标记。 （2）去向相同的线组，可中断，且在中断处加适当标记。 （3）连接到另一张图上的连接线，应中断，且在中断处注明图 号、张次、图幅分区代号等标记。
图示
图形符号的布置
分开表示法 把一个元件的各组成部分的图形符号在图上分开表示，并用
项目代号表示它们之间的关系。
图示
图形符号的布置
半集中表示法 把一个元件的某些组成部分的图形符号在图上分开布置，并
用机械连接线表示它们之间的关系。
图示
（二）文字符号
是电气图中的电气设备、装置、元器件的种类字母代码和功 能字母代码。
2 项目代号
是用以识别简图、图表、表格中项目的一种特定代码， 并反映项目的层次关系、实际位置等。
项
电气图上通常用一个图形符号表示的基
目
本件、部件、组件、功能单元、设备、系统
等。
项目代号
代号段
高层代号 位置代号 种类代号 端子代号
前缀符号 = 前缀符号 + 前缀符号 前缀符号 ：
高层代号
是指系统或设备中任何较高层次项目的代号。 一个完整的系统或成套设备可以分为几部分，其中较高层 次的部分都分别给出高层代号，表明相互间的隶属关系。
文字 符号
基本文字符号
单字母 双字母
按电气设备、装 置、元器件的种 类划分为24类
辅助文字符号
由一个表种类的 单字母符号和另 一个表功能或状 态特性的辅助文 字符号
（三）电气图的表示方法 图幅分区 图线 连接线
导线电缆符号、信号通路及元器件和设备的引线统称为连接 线。
表示 方法
多线表示法 单线表示法 单线和多线表示法
（一）图形符号
图形符号的状态
是按无电压、无外力作用的状态画成的。对于具有可动部分 元器件通常采用以下表示方法：
单稳态的机电元件，如继电器、接触器在不带电状态； 隔离开关和断路器在断开位置。
（一）图形符号
集中表示法
图形符号的布置
分开表示法
集中表示法
半集中表示法
把一个元件的各组成部分的图形符号，在图上绘制在一起。
（一）图形符号
图形符号的方位
图形符号可根据布图需要旋转放置，但对在电气图中占重要 地位的各类开关、触点，需按逆时针方向旋转90°后画出，即画 成“左开右闭”或“下开上闭”的形式。
图形符号的引线
对大多数正方形和圆形图形符号，其引线一般不加限制，可 根据电路布局确定其引线位置，但当变更引线的位置会影响符号 本身的含义时，标准中的引线位置就不能改变。
