坍落度筒、捣棒校验记录20

校验证书2012 自校第 ZX-0120D号仪器名称坍落度筒、捣棒型号规格 100×200×300 、φ16×600制造厂家浙江杰达实验仪器厂出厂编号 ZB187-01 使用单位中铁二十二局哈尔滨铁路建设集团有限责任公司南永宁制梁场试验室校验单位中铁二十二局哈尔滨铁路建设集团有限责任公司南永宁制梁场试验室检验日期 2012.08.10有效期至 2013.08.09校验员：核验员：说明一、检验依据：TGX001～086-2008工程试验仪器校验检验方法。

二、校验用标准器具名称:1.钢直尺：量程1000mm，分度值1mm；证书编号：ZH01120135J 有效期至2013年 08月01日2.游标卡尺：量程300mm,分度值0.02mm；证书编号：ZH04120208J 有效期至2013年 08月02日3.直角尺：量程300mm,分度值1mm；证书编号：ZH23120007Z 有效期至2013年08月 02日三、环境条件：温度20℃±10℃，环境相对湿度不大于85％，校验现场周围清洁，无影响工作的振动和腐蚀性气味。

坍落度筒、捣棒校验记录TGX020-2008校验证书2012 自校第 ZX-0121D号仪器名称坍落度筒、捣棒型号规格 100×200×300 、φ16×600制造厂家浙江杰达实验仪器厂出厂编号 ZB187-01 使用单位中铁二十二局哈尔滨铁路建设集团有限责任公司南永宁制梁场试验室校验单位中铁二十二局哈尔滨铁路建设集团有限责任公司南永宁制梁场试验室检验日期 2012.08.10有效期至 2013.08.09校验员：核验员：说明二、检验依据：TGX001～086-2008工程试验仪器校验检验方法。

二、校验用标准器具名称:1.钢直尺：量程1000mm，分度值1mm；证书编号：ZH01120135J 有效期至2013年 08月01日2.游标卡尺：量程300mm,分度值0.02mm；证书编号：ZH04120208J 有效期至2013年 08月02日3.直角尺：量程300mm,分度值1mm；证书编号：ZH23120007Z 有效期至2013年08月 02日三、环境条件：温度20℃±10℃，环境相对湿度不大于85％，校验现场周围清洁，无影响工作的振动和腐蚀性气味。

混凝土抗压试模校验记录
仪器管理编号：_____________________校验编号：
出厂编号、型号： 仪器制造厂：
校验日期：
计量器具名称 管理编号 最近检定日期 测量范围 分辩力 备注
试模编号
试 模 尺 寸（mm）
长: 1
2
平均
宽: 1
2
平均
高: 1
2
平均
长: 1
2
平均
宽: 1
2
平均
高: 1
2
混凝土及砂浆试模校验方法
本方法适于新购的和使用中的各种混凝土、砂浆试模的校验。
（一） 概述
用于规定制作混凝土及砂浆试件的试模分类、基本规格及技术要求。
（二）技术要求
2.1 组成模腔的各平面应刨光，其不平度 100mm 应不大于 0.05mm。
2.2 承压面与相邻面应垂直。
2.3 试模的内部尺寸
试验尺寸（mm）
容器体积
7000（50ml）
1%
2%
含
3%
气
4%
量
5%
率
6%
定
7%
8%
校验数据
结论
ቤተ መጻሕፍቲ ባይዱ
校验结论：
校验员:
复核人:
葛洲坝集团试验检测有限公司南水北调中线工程方城段第九标工地试验室
混凝土、砂浆搅拌机校验方法
本方法适用于新购的或使用中的试验室用混凝土、砂浆搅拌机的校验。 （一）概述 水泥混凝土搅拌机系按 GB/T50081—2002、GBJ82—85 制作试件时搅拌混 凝土的专用设备，它的制造应符合 JJ21—84、JJ22—84 的有关规定。砂浆搅拌机 系按 JGJ70-90 制作试件搅拌砂浆的设备。 （二）技术要求 2.1 应有铭牌，其中包括制造厂、型号、出厂编号与日期。 2.2 外表面应平整光洁、启动平稳，工作正常。 2.3 应带有控制器，绝缘性能良好。 2.4 满载后停机 5min 后再启动，应能正常运转。 2.5 超载 10%的情况下能正常运转。 2.6 卸料时间：≤30s。 （三）校验用计量器具 3.1 秒表：精度 0.1S。 3.2 台称：称量 100kg，感量 50g。 （四）校验方法 4.1 外观 用感官和启动试验检查，要符合 2.1、2.2、2.3 规定。 4.2 技术参数校验 4.2.1 观测满载停机 5min 后再启动，应符合 2.4 规定。 4.2.2 观测超载 10%搅拌机运行情况，应符合 2.5 规定。 4.2.3 卸料时间应符合 2.6 规定。 （五）校验结果评定 5.1 搅拌机应全部符合技术要求。 5.2 如第一次试验不合格，可再复测一次，以复测的结果为评定结果，合 格者方可使用。 （六）校验周期 一年。 （七）附录 校验记录表格式

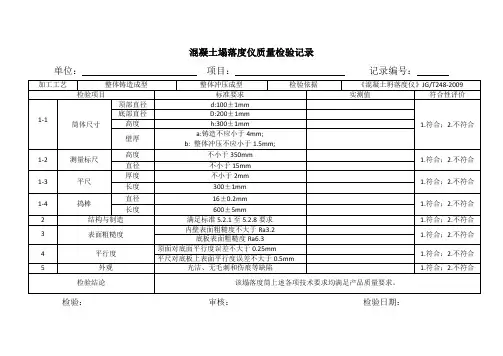

混凝土塌落度仪质量检验记录
单位：项目：记录编号：
加工工艺
整体铸造成型
整体冲压成型
检验依据
《混凝土坍落度仪》JG/T248-2009
检验项目
标准要求
实测值
符合性评价
1-1
筒体尺寸
顶部直径
d:100±1mm
1.符合；2.不符合
底部直径
D:200±1mm
高度
h:300±1mm
壁厚
a:铸造不应小于4mm;
b:整体冲压不应小于1.5mm;
1-2
测量标尺
高度
不小于350mm
1.符合；2.不符合
直径不小于15mm来自1-3平尺厚度
不小于2mm
1.符合；2.不符合
长度
300±1mm
1-4
捣棒
直径
16±0.2mm
1.符合；2.不符合
长度
600±5mm
2
结构与制造
满足标准5.2.1至5.2.8要求
1.符合；2.不符合
3
表面粗糙度
内壁表面粗糙度不大于Ra3.2
1.符合；2.不符合
底板表面粗糙度Ra6.3
4
平行度
顶面对底面平行度误差不大于0.25mm
1.符合；2.不符合
平尺对底板上表面平行度误差不大于0.5mm
5
外观
光洁、无毛刺和伤痕等缺陷
1.符合；2.不符合
检验结论
该塌落度筒上述各项技术要求均满足产品质量要求。
检验：审核：检验日期：

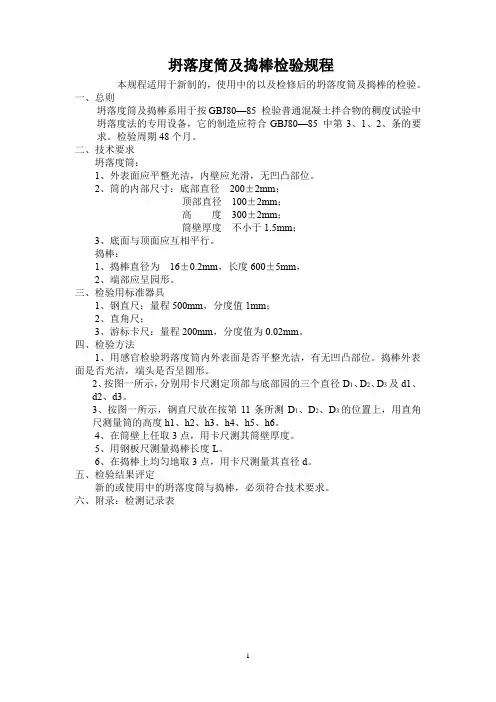

坍落度筒及捣棒检验规程本规程适用于新制的，使用中的以及检修后的坍落度筒及捣棒的检验。

一、总则坍落度筒及捣棒系用于按GBJ80—85 检验普通混凝土拌合物的稠度试验中坍落度法的专用设备，它的制造应符合GBJ80—85 中第3、1、2、条的要求。

检验周期48个月。

二、技术要求坍落度筒：1、外表面应平整光洁，内壁应光滑，无凹凸部位。

2、筒的内部尺寸：底部直径200±2mm；顶部直径100±2mm；高度300±2mm；筒壁厚度不小于1.5mm；3、底面与顶面应互相平行。

捣棒：1、捣棒直径为16±0.2mm，长度600±5mm，2、端部应呈园形。

三、检验用标准器具1、钢直尺：量程500mm，分度值1mm；2、直角尺；3、游标卡尺：量程200mm，分度值为0.02mm。

四、检验方法1、用感官检验坍落度筒内外表面是否平整光洁，有无凹凸部位。

捣棒外表面是否光洁，端头是否呈圆形。

2、按图一所示，分别用卡尺测定顶部与底部园的三个直径D1、D2、D3及d1、d2、d3。

3、按图一所示，钢直尺放在按第11条所测D1、D2、D3的位置上，用直角尺测量筒的高度h1、h2、h3、h4、h5、h6。

4、在筒壁上任取3点，用卡尺测其筒壁厚度。

5、用钢板尺测量捣棒长度L。

6、在捣棒上均匀地取3点，用卡尺测量其直径d。

五、检验结果评定新的或使用中的坍落度筒与捣棒，必须符合技术要求。

六、附录：检测记录表1坍落度筒、振捣棒检验记录检验单位：仪器编号：检验编号：23。
