装配图的功用和内容

装配图装配图是表达机器或部件装配关系和工作原理的图样，它是生产中的主要技术文件之一。

零件图与装配图之间是互相联系又互相影响的，设计时，一般先绘制装配图，再根据装配图及零件在整台机器或部件上的作用，绘制零件图。

装配图是进行装配、检验、安装和维修的技术依据。

第一节装配图的作用和内容一、装配图的作用在工业生产中，设计、装配、检验、和维修机器或部件时都需要装配图。

在设计机器时，首先绘制装配图，再由装配图画出零件图，按零件图加工出合格的零件，然后根据装配图把零件装配成机器。

因此，装配图要反映出设计者的意图和机器或部件的结构形状、零件间的装配关系、工作原理和性能要求，以及在装配、检验、安装时所需要的尺寸和技术要求。

二、装配图的内容现以滑动轴承为例说明装配图的内容，如图9.1-1 所示。

（ 1 ）一组视图灵活运用前面所学过的各种表达方法（如视图、剖视、断面、局部放大图等），正确、完整地表达机器或部件的工作原理、装配关系及结构形状。

如图9.1-1 所示为滑动轴承的装配图，采用半剖的主视图和半剖的俯视图的表达方法，将滑动轴承的装配关系、工作原理及结构特点等表达清楚。

（ 2 ）必要的尺寸装配图中需标注反映机器或部件的规格、性能、安装、装配及检验等有关尺寸。

（ 3 ）技术要求机器或部件的装配、试验、安装、使用和维修都需要有相应的技术要求来保证质量，因此在装配图上要用文字或符号加以说明。

（ 4 ）标题栏零、部件序号和明细栏为了便于生产的组织管理工作，在装配图上须对零、部件进行编号，并将各零件的序号、名称、材料、重量等有关内容填写在明细栏内。

标题栏内填写本机器或部件的名称、比例、图号以及设计、审核者的签名。

部件和零件的表达，它们的共同点是都要表达出内外结构。

因此关于零件的各种表达方法和选用原则，在表达部件时也适用。

但也有它们的不同点，装配图需要表达的是部件的总体情况，而零件图仅表达零件的结构形状。

针对装配图的特点，为了清晰又简便地表达出部件的结构，国家标准《机械制图》对提出了一些画装配图的特有的表达方法。

机械制图-装配图的作用和内容装配图是表达机器、部件或组件的图样。

表达一台完整机器的装配图，称为总装配图（总图），表达机器中某个部件或组件的装配图，称为部件装配图或组件装配图或组件装配图。

通常总图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。

一、装配图的作用装配图是机器设计中设计意图的反映，是机器设计、制造的重要的技术依据。

在机器或部件的设计制造及装配时都需要装配图。

用装配图来表达机器翻译或部件的工作原理、零件间的装配线关系和各零件的主要结构形状，以及装配、检验和安装时所需的尺寸和技术要求。

（1）在新设计或测绘装配体（机器或间件）时，要画出装配图表示该机器或部件的构造和装配线关系，并确定各零件的结构形状和协调各零件的尺寸等，是绘制零件图的依据。

（2）在生产中装配线机器翻译时，要根据装配图制订装配工艺规程，装配图是机器装配、检验、调试和安装工作的依据。

（3）使用和维修中，装配图是了解机器或部件工作原理、结构性能、从而决定操作、保养、拆装和维修方法的依据。

在进行技术交流、引进先进技术或更新改造原有设备时，装配图也是不可缺少的资料。

二、装配图的内容图1是球阀该部件的装配图。

由图1可知，装配图应包括以下四方面内容：1. 一组图形用一组图形（包括各种表达方法）正确、完整、清晰和简便地表达机器或部件的工作原理、零件间的装配线关系及零件的主要结构形状。

如图11—2球阀装配图，其一黑穗病形有：主（全剖视图）、俯（局部剖视图）、左（半剖视图）视图，可以满足表达要求。

2.必要的尺寸只标注出反映机器或部件的性能、规格、外形以及装配、检验、安装时所需要的一些尺寸。

如图1中只注出了12个必要的尺寸。

3.技术要求用文字或符号准确、简明地表示机器或部件的性能、装配、检验、调整要求，验收条件，试验和使用、维修规则等。

如图11—2所示，除图中三处注明配合要求外，还用文字说明了球阀制造与验收条件。

4.标题栏、序号和明细栏用标题栏注明机器或部件的名称、规格、比例、图号以及设计、制图者的姓名等。

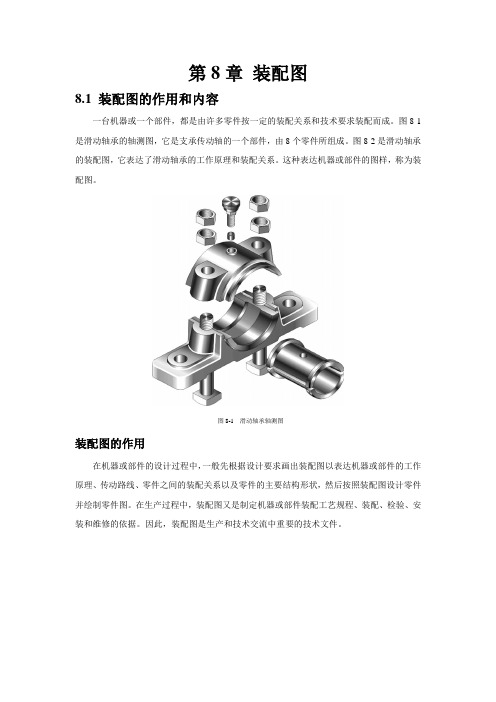

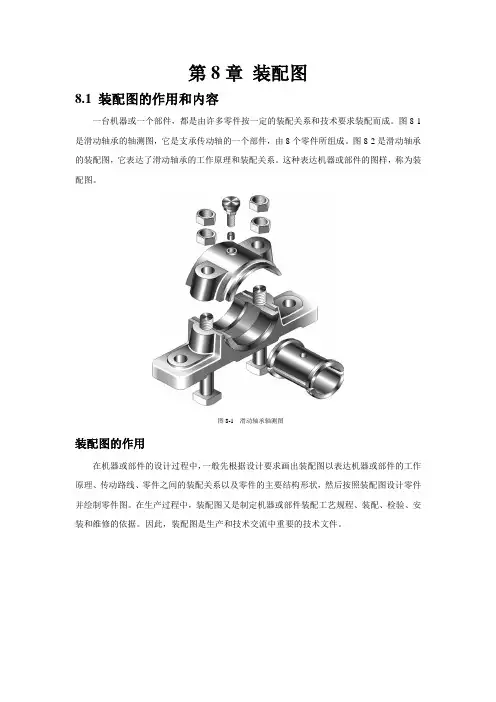

第8章装配图8.1 装配图的作用和内容一台机器或一个部件，都是由许多零件按一定的装配关系和技术要求装配而成。

图8-1是滑动轴承的轴测图，它是支承传动轴的一个部件，由8个零件所组成。

图8-2是滑动轴承的装配图，它表达了滑动轴承的工作原理和装配关系。

这种表达机器或部件的图样，称为装配图。

图8-1 滑动轴承轴测图装配图的作用在机器或部件的设计过程中，一般先根据设计要求画出装配图以表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状，然后按照装配图设计零件并绘制零件图。

在生产过程中，装配图又是制定机器或部件装配工艺规程、装配、检验、安装和维修的依据。

因此，装配图是生产和技术交流中重要的技术文件。

图8-2 滑动轴承装配图装配图的内容由图8-2可见，一张完整的装配图应具备以下几方面内容：1. 一组视图用来表达机器或部件的工作原理、零件间的装配关系、零件的连接方式以及零件的主要结构形状等。

2. 必要的尺寸装配图中必须标注反映机器或部件的规格、性能以及装配、检验和安装时所必要的一些尺寸。

3. 技术要求在装配图中用文字或符号说明机器或部件的性能、装配、检验和使用等方面的要求。

4. 零件序号、明细栏和标题栏根据生产组织和管理工作的需要，应对装配图中的组成零件编写序号，并填写明细栏和标题栏，说明机器或部件的名称、图号、图样比例以及零件的名称、材料、数量等一般概况。

8.2 装配图的表达方法第五章介绍的机件的各种表达方法，均适用于装配图。

由于装配图表达的侧重点与零件图有所不同，因此，国家标准?机械制图?对绘制装配图又制定了一些规定画法和特殊表达方法。

规定画法在装配图中，为了易于区分不同的零件，并便于清晰地表达出各零件之间的装配关系，在画法上有以下规定：1. 接触面和配合面的画法两相邻零件的接触面和配合面只画一条线，而根本尺寸不同的非配合面和非接触面，即使间隙很小，也必须画成两条线。

如图8-3a中轴和孔的配合面、图8-3b中两个被联接件的接触面均画一条线；图8-3b中螺杆和孔之间是非接触面应画两条线。

装配图的作用和内容一、装配图的作用1、装配图是表达机器或部件的图样。

2、装配图是表达设计思想、指导生产和进行技术交流的重要技术文件。

二、装配图的内容一张完整的装配图，必须具有以下列内容：1. 一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

①滑动轴承的装配轴测图直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

②滑动轴承的装配图能够比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

2. 必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

在滑动轴承的装配图中，轴孔直径φ50H8为规格尺寸，176、32.2хφ20等为安装尺寸，φ60H8／K7 86H9/f9等为装配尺寸，236、121为总体尺寸。

3. 技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

如滑动轴承的装配图中的部件，其技术要求是：装配后要进行接触面涂色检查。

4.零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

装配图的视图表达方法一、装配图的基本表达方法视图、剖视图和断面图等来表示二、装配图的规定画法1. 两相邻零件的接触面和配合面只画一条线，非接触表面应画成两条线。

2. 相邻两个或多个零件的剖面线应有区别，或者方向相反，或者方向一致但间隔不等，相互错开，如图所示。

注意：在装配图中，所有剖视图、剖面图中同一零件的剖面线方向和间隔必须一致。

3. 对于紧固件以及实心的球、手柄、键等零件，若剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制；如需表明零件的凹槽、销孔等构造，可用局部剖视表示，如上图所示。

三、装配图的特殊画法1. 装配图画法的特殊规定①拆卸画法当某些零件的图形遮住了其后面的需要表达的零件，或在某一视图上下需要画出某些零件时，可拆去某些零件后再画；也可选择沿零件结合面进行剖切的画法。

（一）装配图的作用和内容1、装配图的作用在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。

2、装配图的内容如图9—1是一台微动机构的轴测图。

图9—1 微动机构的轴测图微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联接关系，将旋转运动转变成导杆的直线运动。

（微动机构中各零件的名称见图9—2微动机构的装配图）。

图9—2是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：图9—2 微动机构装配图（1）一组视图根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。

图9—2微动机构的装配图，采用以下一组视图：主视图采用全剖视，主要表示微动机构的工作原理和零件间的装配关系；左视图采用半剖视图，主要表达手轮（1）和支座（8）的结构形状；俯视图采用C—C剖视，主要表达微动机构安装基面的形状和安装孔的情况；B—B剖面图表示键（12）与导杆（10）等的联接方式。

（2）必要的尺寸装配图中必须标注反映产品或部件的规格、外形、装配、安装所需的必要尺寸，另外，在设计过程中经过计算而确定的重要尺寸也必须标注。

如在图9—2所示的微动机构的装配图中所标注的M12，M16，Φ20H8/f7，32，82等。

（3）技术要求在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的要求。

如图9—2所示。

（4）零、部件序号、标题栏和明细栏按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写标题栏和明细栏。

如图9—2所示。

装配图的作用和内容
一、装配图的作用
1．装配图
表达机器或部件整体结构及其零部件中间装配连接关系的图样称为装配图。

总装配图——表示整台机器的图样。

部件装配图——表达一个部件的图样。

2．装配图的作用
（1）装配图是用于表达机器或部件的工作原理——各部件之音的装配关系，连接方式及结构形状的图样，它反映出设计者的设计思想；
（2）在设计时乎先要绘制装配图然后从装配图中拆画出每个零件图；
（3）在组装机器时，要对照配图进行装配并对装配好的产品根据配图进行调试和试验其是否合格；
（4）机器出现故障时通常也需要通守装配图来了解机器的内部结构进行故障分样和诊断。

所以装配图在设计、装配、检验、安装调度等各个环节中是不可缺少的技术文件。

二、装配图的内容
如图9-1P182所示《球阀》的装配图表明装配图一般应包括以下几方面内容1．心要的视图：用于正确、完整、清晰地表达装配体的工作原理、零件的结构形状及零件之羊的装配关系。

2．必要的尺寸：根据装配图的作用表明，在装配图中只需标准机器或部件的性能（规格）尺寸、装配尺寸、安装尺寸、整体外形尺寸等。

3．技术要求：指在用视图难于表达清楚的技术要求，通常采用文字和符号等补充说明机器或部件的加式、装配方法、检验要点和安装调试手段表面油漆包装运输等技术要求，技术要求应该工整地注写在视图的右方或下方。

4．零部件的编号（序号）明细表和标题栏：为便于查找零件，装配图中每一种零部件均应编一序号，并将其零件名称图号、材料、数量等情况填写在明细表和标题栏的规定栏目中，同时要填写好标题栏，方便于生产图样的管理。
