ANSYS建模一般步骤：
1、进入ANSYS：设定工作目录和工作文件
2、设置计算类型：Structure 定义分析类型
3、选择单元类型：Beam、Link、Solid、Shell 对于Solid Quad 4node 42 需要设置单元行为
4、定义实常数以确定单元截面参数：Real Constants（Isotropic：截面积、惯性矩等、 Density：密度）
5、设定材料参数：Preprocessor—>Material Models（弹性模量和泊松比）

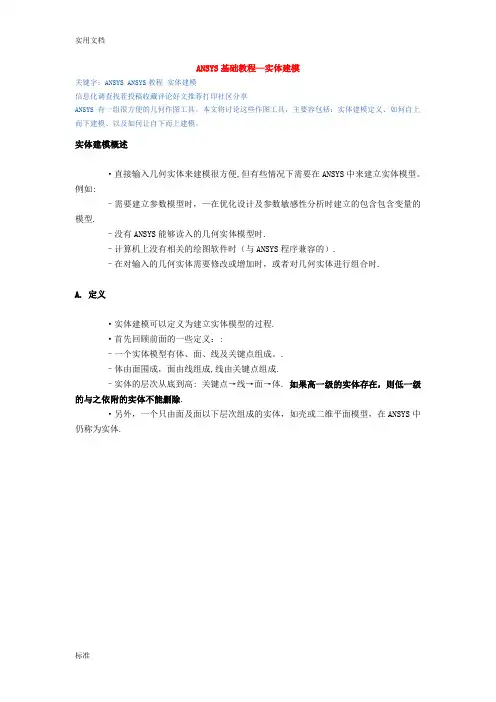

6、生成模型：Preprocessor—>Modeling—>Create 6.1 生成有限元模型 6.1.1 生成节点：Preprocessor—>Modeling—>Create—>Nodes 6.1.2 生成单元：Preprocessor—>Modeling—>Create—>Elements 6.2 生成物理模型6.2.1 生成关键点：Preprocessor—>Modeling—>Create—>Keypoints 6.2.2 生成线、面、体：Preprocessor—>Modeling—>Create—>Lines、Areas、Volumes 6.2.3 网格划分：Preprocessor—>Meshing—>Mesh Attributes（网格属性）—>Picked Lines Preprocessor—>Meshing—>Mesh Tool—>Sizes Controls —>NDIV（将选中单元划分成NDIV等分） Elm Attributes（单元属性） Size Cntrls 尺寸控制，对面单元，控制边的划分段数对体单元，控制面的划分段数Mesh Tool中Size Control有一样的功能
7、模型加约束和外载：Solution—>Define Loads—>Apply—>Structural 7.1 集中荷载：Solution—>Define Loads—>Apply—>Structural —>Force/Moment—>On Nodes
7.2 均布荷载：Solution—>Define Loads—>Apply—>Structural—>Pressure —>On Beams
7.3 约束：Solution—>Define Loads—>Apply—>Structural—>Displacement —>On Nodes
8、分析计算：Solution—>Solve—>Current LS
9、结果显示：General Postproc（后处理）—>Plot Results（绘制结果）—>Deformed Shape（变形形状） General Postproc—>Plot Results —>Contour Plot（轮廓绘制）—>Nodal Solu（显示位移）—>
Y-Component of displacement：显示Y方向位移UY X-Component of displacement：显示X方向位移UX Element Table —>Define Table。
