建筑制图习题集

建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的，画图时把形体的一半画成剖面图,这样组合而成的投影图叫做（）A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是（）.A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于（）.A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用（）或黑体。

A、隶书Bs长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是（）。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2,从图上量得高度5mm,其实际高度是（）. A^ImmBs50mmC>5mmD、IOmm正确答案：D7、给水排水工程图“一一RJ——”表示（）.A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的（）。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以（）表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“神”表示。

（）A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是（）。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为（）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用（）绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于（）。

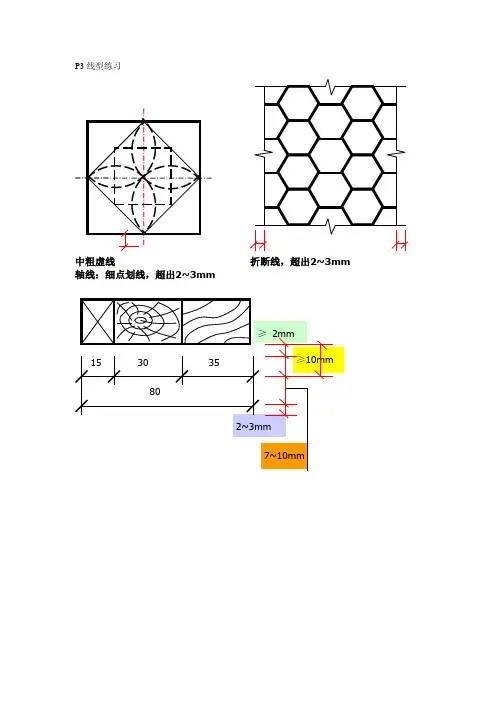

P3线型练习中粗虚线折断线，超出2~3mm 轴线：细点划线，超出2~3mmP5投影基本知识高度尺寸一般标注在V 投影右边20 5151025152P25：6、曲线与曲面4、补绘圆柱的H投影，并求圆柱表面上A、B两点及曲线EF的三面投影。

5、用素线法求圆锥表面上A、B、C、D四点及曲线EF的另两投影。

6、求球面上A、B、C、D四点的另两面投影。

7、建筑形体的表面交线P29平面体的截交线1、求形体的H投影。

2、求歇山屋面的H投影。

3、补全形体的W投影，求其H投影。

4、补全形体各投影图中所漏的图线。

5、补全形体的H投影6、7、补全带正垂缺口的正四棱锥的H、W投影。

P31曲面体上的截交线1、补全带切口圆柱的H投影，并求其W投影。

2、补全带切口圆柱的H面投影。

5、完成带切口圆锥的H、W投影。

6、完成被切割的圆锥的H、V面投影7、完成被切割的圆锥的H、V面投影P33曲面体上的截交线9、求球壳屋面的V、W投影。

10、求球壳屋面的V、W投影。

11、完成顶部开槽的半球的各投影。

P35建筑形体的表面交线——直线与形体的贯穿线P36同坡屋面的交线1、已知四坡屋面的倾角α=30°及檐口线的H投影，求屋面交线的H投影和屋面的V、W投影。

P 37两平面体的相贯线1.求两平面体表面的相贯线2、3.4/P38平面体与曲面体的相贯线P40两曲面体的相贯线2.求形体表面的相贯线。

2.4、P49轴侧投影3.根据平面立体的正投影图画其正等侧Y。

一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。

（A）（B）（C）6.选择形体正确的W面投影（）。

三、过点M作一条与平面ABC平行的水平线。

（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。

（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。

试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（ A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（ B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C ）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（ A ）。

（A）（B）（C）6.选择形体正确的W面投影（ D ）。

建筑制图与识图习题集
线线
AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；
CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。

线线
的三面投影，已知端点A（28，8，5），B（6，18CD的两面投影。

作一水平直线CD，与直线AB相交。

已知直线AB与CD相交，求作a′b′。

距离V面18mm，并与已知直线AB
1.求下列平面图彤的第三投影，然后以投影图形中的平面图形作为一完整视图，完成该形体的三视图〔厚度12mm〕
第1章投影基本知识第1章投影基本知识
第1章投影基本知识
第2章平面立体
班级学号
补画基本体第三视图，并作出表面点的三面投影。

补画基本体第三视图，并作出表面点的三面投影。

第2章立体表面的交线
第3章曲面立体
补画立体的第三个投影，求作点的另两个投影。

补画立体的第三个投影，求作点的另两个投影。

第3章曲面立体。

建筑制图习题集答案最新 1到52页建筑制图习题集答案第1题：定义“构图”的概念及构图的原则。

构图是指在画面中安排人物、景物等要素的位置，以达到整体和谐、美观的目的。

构图的原则包括平衡原则、对称原则、比例原则、重点突出原则等。

第2题：什么是二维制图？二维制图是指将建筑或工程设计的平面、剖面、立面等视图图形化地表达出来，以便于人们理解和阐述建筑或工程方案。

第3题：什么是三维制图？三维制图是指将建筑或工程设计的立体图形化地表达出来，以便于人们直观地了解建筑或工程的外观、结构等方面。

第4题：什么是效果图？效果图是指以立体的形式展现建筑或工程设计方案的图示，通过图像渲染和灯光效果等手段，使人们可以预览到建筑物的外观、材质和色彩等特征。

第5题：什么是平面布置方案？平面布置方案是指将建筑或工程所需的各功能区域合理地布置在平面图中，包括功能区域的大小、形状、位置关系等要素。

立面布置方案是指将建筑或工程设计方案在立面图中体现出来，包括建筑物立面的形状、比例、窗户、门等要素。

第7题：什么是屋顶平面布置方案？屋顶平面布置方案是指将建筑或工程设计方案中的屋顶部分在平面图中展示出来，包括屋顶的形状、结构、排水系统等要素。

第8题：什么是剖面布置方案？剖面布置方案是指将建筑或工程设计方案中的剖面部分在剖面图中展示出来，包括建筑物内部结构、层高、楼梯、电梯等要素。

第9题：什么是钢筋图？钢筋图是指钢筋混凝土结构设计方案中，将需要布置的钢筋在图纸上标注出来，包括钢筋的种类、直径、长度、布置位置等要素。

第10题：什么是电气布置图？电气布置图是指建筑或工程设计方案中，将电气设备、线路、开关等要素在平面图中标注出来，以便进行电气系统的布置和施工。

第11题：什么是给水排水布置图？给水排水布置图是指建筑或工程设计方案中，将给水管道、排水管道、水泵、水箱等要素在平面图中标注出来，以便进行给水排水系统的布置和施工。

消防布置图是指建筑或工程设计方案中，将消防设备、消防通道、灭火器等要素在平面图中标注出来，以便进行消防系统的布置和施工。

11、点的正投影仍然是点，而且在过该点垂直于投影面的投射线的______。

12、直线对三个投影面的相对位置可分为__________、__________、__________。

13、已知在三投影面体系中，点A的坐标为（4，6，8），则点A到W面距离为_______。

14、A点坐标（3，5，10），B点坐标（3，8，10），A在B 的____方。

15、投影面平行面的投影特性__________。

三、选择题：1、平行投影法可分为（）。

A、正投影法B、斜投影法C、中心投影法D、轴测投影法2、三面投影图展开时，不动的面是（）。

A、H面B、V面C、W面D、没有3、点A的坐标为（0，10，3），则此点在（）。

A、H面上B、V面上C、W面上D、坐标轴上4、已知点A位于H面上，正确的投影图是（）。

5、直线段的两端点分别为A（6，10，7），B（16，10，7），下列点在直线AB上的是（）A、（12，10，9）B、（12，10，7）C、（12，7，10）D、（16，7，10）6、已知点A的三面投影，点A到V面的距离为10㎜，到H面的距离为5㎜，则Z坐标的位置是（）。

A、离a’向右10㎜B、离a’向右5㎜C、离a’’向左10㎜D、离a’’向左5㎜面上轴上的投影，判别位置左前下方的三面投影图，与投影面的相对位置（）A 、正平线B 、一般直线C、水平线D、铅垂线16、对V面重影的点是（）。

A、5，15，20B、10，15，20C、10，10，5D、5，10，2017、构成正平线的点是（）。

A、12，17，5B、12，15，20C、5，15，20D、17，17，1218、根据投影图，判别平面的空间位置（）A、一般平面B、正平面C、水平面D、铅垂面19 、根据三棱锥的两个投影，判断指定棱线在空间的位置正确的是（）。

A、SA是一般位置直线B、SB是侧平线C、AB是侧垂线D、AC是水平线20、水平投影是多边形框的平面有（）。

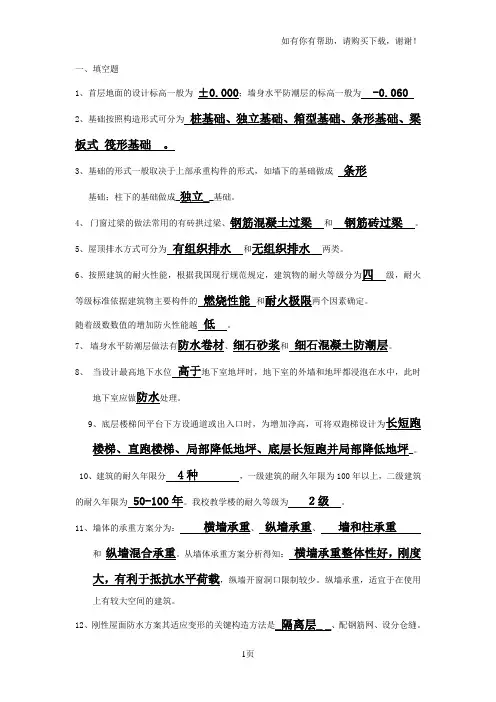

一、填空题1、首层地面的设计标高一般为±0.000；墙身水平防潮层的标高一般为 -0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。

4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。

5、屋顶排水方式可分为有组织排水和无组织排水两类。

6、按照建筑的耐火性能，根据我国现行规范规定，建筑物的耐火等级分为四级，耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。

随着级数数值的增加防火性能越低。

7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。

8、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，此时地下室应做防水处理。

9、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。

10、建筑的耐久年限分 4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为 50-100年。

我校教学楼的耐久等级为２级。

11、墙体的承重方案分为：横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。

从墙体承重方案分析得知：横墙承重整体性好，刚度大，有利于抵抗水平荷载，纵墙开窗洞口限制较少。

纵墙承重，适宜于在使用上有较大空间的建筑。

12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层_ _、配钢筋网、设分仓缝。

13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为敏感，要采取防止产生裂缝的构造措施。

14、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。

_15、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；16、每个梯段的踏步级数一般不应小于 3 级,亦不应大于 18 级；17、门窗框的安装方法有_立口___和__塞口_两种。

建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。

班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。

班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。

AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。

2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。

线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。

建筑制图习题集答案最新第一章：平面图题题目1：根据给定平面图，标注房间名称。

解答：根据平面图，可以得出以下房间名称标注：1. 客厅2. 餐厅3. 厨房4. 卧室15. 卧室26. 卫生间7. 书房题目2：根据给定平面图，设计家具摆放方案。

解答：根据平面图，可以设计以下家具摆放方案：1. 客厅：沙发放置在平面图上方，茶几放置在沙发前方，电视柜放置在沙发旁边。

2. 餐厅：餐桌放置在平面图右侧的位置，椅子摆放在餐桌四周。

3. 厨房：灶台放置在平面图左侧，水槽放置在灶台旁边，冰箱放置在平面图右侧。

4. 卧室1：床放置在平面图上方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。

5. 卧室2：床放置在平面图下方中央位置，床头柜放置在床两侧，衣柜放置在床右侧。

6. 卫生间：马桶放置在平面图左下角，洗手台放置在马桶旁边，浴缸放置在平面图右下角。

7. 书房：书桌放置在平面图右上角，书架放置在书桌旁边。

第二章：立面图题题目1：根据给定立面图，绘制立面图俯视图。

解答：根据立面图，绘制立面图俯视图如下：（在此插入绘制的立面图俯视图）题目2：根据给定立面图，确定墙体材料和装饰。

解答：根据立面图，可以确定以下墙体材料和装饰：1. 墙体材料：使用砖块进行砌筑。

2. 装饰：在窗户周围使用石膏线进行装饰，窗户上方使用墙壁壁画进行装饰。

第三章：剖面图题题目1：根据给定剖面图，标注各部分名称。

解答：根据剖面图，可以标注以下各部分名称：1. 地基2. 地面3. 基础4. 承重墙5. 梁6. 柱7. 屋顶8. 天花板题目2：根据给定剖面图，确定房屋的高度。

解答：根据剖面图，可以确定房屋的高度为地面到屋顶的距离。

第四章：细部图题题目1：根据给定细部图，标注建筑构件尺寸。

解答：根据细部图，可以标注以下建筑构件尺寸：1. 柱的直径：10cm2. 梁的宽度：20cm3. 窗户的高度：120cm4. 门的宽度：90cm题目2：根据给定细部图，确定建筑构件的材料。

完整版)建筑制图与识图习题集Chapter 1: Basic Knowledge of n1-1 IdentifyXXX(1)21-2 Practice drawing three views。

Class name and student ID required。

1-3 Given a regular axonometric drawing。

measure the ns and draw the three views。

Class name and student ID required。

1-4 Complete the third view based on two views and the axonometric drawing。

Class name and student ID required。

1-5 Complete the third view based on two views。

Class name and student ID required。

1-6 Complete the missing lines in the views based on the axonometric drawing。

Class name and student ID required。

1-7 Point n: 1.Draw the two-sided n of each point based onthe solid figure。

2.Given that point A is 40 units in front of the V plane。

point B is 15 units to the left of point A。

25 units in frontof the H plane。

and 13 units above it。

point C is on the V plane。

point D is on the H plane。

《建筑制图》课程习题集一、作图题11.求R面与六棱锥各侧面的交线求球被R面截断后的投影及断面实形3.补全圆锥被R面截断后的V投影4.补全被截切后圆锥的三面投影。

5.补全相贯体的H面投影。

6.作半球与四棱柱的相贯线，并补全贯体的V面投影和W面投影。

7.补全两相贯圆柱体的V面投影。

8.补全两相贯圆柱体的V面投影。

9.补全图中的V面投影。

二、作图题310.作正垂面Q垂直于正平线CD11. 求作水平线MN 与交叉三直线AB 、CD 、EF 相交。

b a e ba'''''12. 已知等腰三角形ABC 的顶点C 在直线EF 上，AB 为正平线，求此三角形的两面投影。

13.已知点K到三角形的距离为30，求K点到H面的投影k。

14.过点B作矩形ABCD，短边AB=25且垂直于V面，长边BC=40，α=30°，求作矩形ABCD 的V、H投影15.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。

16.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。

17.已知五边形平面上的V投影和部分H投影，试补全其H投影。

18.已知条件如图1。

(１)投影图上注明各指定表面（Q,R,S,M,N）的名称，如P面名称,V 面用p’标出,H面用p标出；（2）填空。

，19.已知条件如图1。

(１)在投影图上注明各指定表面（P、Q、R、M）的名称，如F面名称,V面用f’标出,H面用f标出；（2）填空。

P面平行于（ ）投影面Q面垂直于（ ）投影面R面平行于（ ）投影面AB是（ ）面和（ ）面的交线三、填空题20.判断线面位置关系判断下列各题中直线与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。

21.判断下列各题中平面与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。

22.判断下列各题中平面与平面、直线与平面的相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
