汽车零部件企业生产车间划线标准及颜色管理

车间划线执行标准一、任务概述车间划线是指在生产车间内对地面进行划线标记，以指导员工行走、设备摆放、物料存放等。

本标准旨在规范车间划线的执行要求，确保车间内的安全、有序和高效运作。

二、划线标准1. 划线材料车间划线应使用耐磨、耐候、耐化学腐蚀的专用涂料或标线胶带。

涂料颜色应鲜明、明亮，标线胶带应具有良好的粘附性和耐用性。

2. 划线尺寸根据车间的实际情况和需要，划线的宽度一般为8-12厘米，长度根据需要合理确定。

不同功能的划线应使用不同颜色的涂料或标线胶带进行区分。

3. 划线位置根据车间的布局和工艺流程，划线应准确标示出各个区域、通道、安全通道、设备摆放位置、物料存放区等。

划线应与地面垂直或平行，确保线条直线、平整、整齐。

4. 划线方式划线前应将地面清洁干净，确保地面平整无杂物。

使用专用的划线工具或标线器进行划线，确保线条的粗细均匀一致。

划线完成后，应及时清理划线工具和清理材料。

5. 划线维护定期检查车间划线的磨损情况，如发现划线磨损、褪色或掉落，应及时修复或重新划线。

同时，对划线进行保养，如清洁、打蜡等，以延长划线的使用寿命。

三、安全要求1. 划线过程中，操作人员应佩戴符合要求的个人防护装备，如安全帽、防滑鞋等。

2. 划线现场应设置明显的警示标志，警示他人注意。

3. 划线操作应注意周围环境，避免与其他设备或人员发生碰撞。

4. 划线完成后，应及时清理划线工具和清理材料，避免造成安全隐患。

四、质量控制1. 划线应符合设计要求和标准规范，确保线条的直线、平整、整齐。

2. 划线颜色应鲜明、明亮，不得有褪色或污染现象。

3. 划线的粗细应均匀一致，不得有明显的起伏或断裂。

4. 划线位置应准确无误，与设计图纸一致。

五、环境保护1. 划线过程中应采取措施，防止划线材料污染环境，如使用防护措施、及时清理材料等。

2. 划线材料的废弃物应按照环保要求进行分类、处理和处置。

六、培训要求所有参与车间划线工作的人员，应经过专业培训，掌握划线的标准要求、操作方法和安全注意事项。

车间划线执行标准引言概述：车间划线是车间布局和组织的重要环节，它直接影响到生产效率和工作安全。

为了确保车间划线工作的准确性和标准化，制定和执行车间划线执行标准至关重要。

本文将详细介绍车间划线执行标准的内容和要点，以确保车间划线工作的质量和效率。

一、标线颜色和规格1.1 标线颜色的选择车间划线执行标准中，标线颜色的选择是一个重要的考虑因素。

不同颜色的标线代表不同的意义，例如黄色表示警示，蓝色表示指示，红色表示危（wei）险等。

在制定车间划线执行标准时，应根据车间的具体需求和安全要求选择合适的标线颜色。

1.2 标线规格的确定车间划线执行标准中，标线的规格也是需要明确的。

标线的宽度、长度和厚度都需要根据车间的具体情况来确定。

普通来说，标线的宽度应足够宽，以确保员工能够清晰地看到标线。

标线的长度应根据车间的布局和需要来确定，以便员工能够清晰地辨认标线的范围。

标线的厚度应符合安全要求，以确保标线的耐久性和稳定性。

1.3 标线的维护和更新车间划线执行标准中，还需要考虑标线的维护和更新。

标线应定期检查和清洁，以确保标线的清晰度和可见性。

如果标线浮现磨损或者损坏，应及时进行修复或者更新，以确保车间的安全和工作效率。

二、标线布局和布置2.1 标线的布局原则车间划线执行标准中，标线的布局原则是确保车间的安全和工作效率。

标线应根据车间的工作流程和物料流动进行布置，以便员工能够清晰地辨认工作区域和通道。

标线的布局应符合人体工程学原理，以确保员工的工作舒适性和效率。

2.2 标线的布置方法车间划线执行标准中，标线的布置方法是需要考虑的重要因素。

标线可以采用直线、曲线、箭头等形式进行布置，以便员工能够清晰地辨认标线的方向和目的地。

标线的布置应根据车间的实际情况和需要进行调整，以确保员工的工作流程顺畅和安全。

2.3 标线的标识和标示车间划线执行标准中，标线的标识和标示也是需要注意的重要内容。

标线的标识和标示可以采用文字、图形、符号等形式进行，以便员工能够清晰地理解标线的意义和用途。

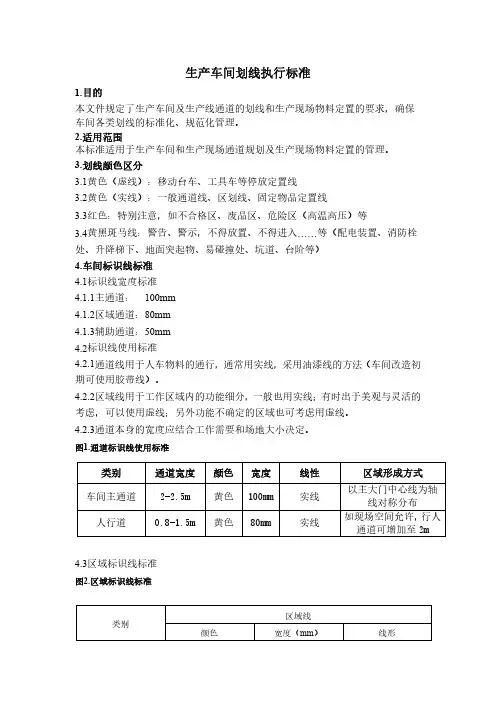

生产车间划线执行标准1.目的本文件规定了生产车间及生产线通道的划线和生产现场物料定置的要求，确保车间各类划线的标准化、规范化管理。

2.适用范围本标准适用于生产车间和生产现场通道规划及生产现场物料定置的管理。

3.划线颜色区分3.1黄色（虚线）：移动台车、工具车等停放定置线3.2黄色（实线）：一般通道线、区划线、固定物品定置线3.3红色：特别注意，如不合格区、废品区、危险区（高温高压）等3.4黄黑斑马线：警告、警示，不得放置、不得进入……等（配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）4.车间标识线标准4.1标识线宽度标准4.1.1主通道：100mm 4.1.2区域通道：80mm 4.1.3辅助通道：50mm 4.2标识线使用标准4.2.1通道线用于人车物料的通行，通常用实线，采用油漆线的方法（车间改造初期可使用胶带线）。

4.2.2区域线用于工作区域内的功能细分，一般也用实线；有时出于美观与灵活的考虑，可以使用虚线；另外功能不确定的区域也可考虑用虚线。

4.2.3通道本身的宽度应结合工作需要和场地大小决定。

图1.通道标识线使用标准4.3区域标识线标准图2.区域标识线标准类别通道宽度颜色宽度线性区域形成方式车间主通道2-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布人行道0.8-1.5m黄色80mm实线如现场空间允许，行人通道可增加至2m类别区域线颜色宽度（mm ）线形5.定置标识线标准5.1定置线用于地面物品的定位，视实际情况可以采用实线、虚线或四角定位线等形式，线宽50mm ；5.2对不合格品区、消防器材或危险物品的定置（如危险气体），为达到警示效果，应使用红色；前方禁止摆放的区域（如消防栓前、配电柜前）应使用红色：一般场合可移动式说明：红色线宽5cm ，红线间隔5cm ，45°倾斜，区域长度与消防栓保持一致，宽度30cm 。

5.3移动式物品定位时（如推车、料车等），采用的方法：5.4位置变动类物品定位时，常采用虚线定位法；原材料待检区蓝色50实线异常品待判区白色50实线合格区（主要用于仓库及品管部门）绿色50实线返修区黄色50实线不合格区、废品区红色50实线工位物件定置区黄色50实线5.5形状规则的小物品定位时，可采用四角定位法，50mm*100mm；（如工具柜）5.6位置已经固定的办公桌及相应设施设备，不使用专门的定位线；5.7货架常用四角定位，有时演化为从通道线或区划线上延伸的定位形式；6.定置区域标示文字6.1定置区域标示字体使用原则字体规格使用对象字体尺寸：250mmX250mm间距80mm，黑体喷涂方式施工大面积的定置区域如：板材存放区字体尺寸：100mmX100mm间距80mm，黑体喷涂方式施工小面积或单件物品的定置区域如：电机堆放处6.2定置区域标示字体位置文字方向面向通道方向，便于阅读；文字离定置线20mm；文字不应在定置线内标示，应标示在靠近过道一侧或靠近机台一侧。

图例：
车间划线标准
C类--红色实线 线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º） 危险品区域线、警示区域线，消防通道线；
车间划线标准
2)定位线 A类—设备的定位：
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台/设备”字样。
车间间规划布局图
车间划线标准
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
划线及标识标准
车间划线标准
一、 目的 本文件规定了车间内生产线通道的划线和生产现场物料定置的要求，确保 车间各类划线的标准化、规范化管理。
二、适用范围 本规定适用于车间生产现场通道规划及生产现场物料定置的管理。
三、划线颜色区分 1. 黄色（虚线）：移动台车、工具车等停放定置线 2. 黄色（实线）：一般通道线、区划线、固定物品定置线 3. 红色：特别注意，如不合格区、废品区、危险区（高温高压） 4. 黄黑斑马线：警告、警示，不得放置、不得进入……等（配电装置、 消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）
车间划线标准
2、通道划线
图例：
车间划线标准
3、工具标识牌 公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类 别，负责人。
4、车间物料标识牌
车间划线标准
5、区域标识牌设置
6、其他注意事项 1)工作场所要规划和显示出：生产场地（或班组区域位置）、通道、在制品周转区、 垃圾存放点。 2)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。 3)车间里面的窗户不能悬挂窗帘或其他障碍物。
