《供配电技术》(第2版)唐志平主编课后答案

第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。

额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。

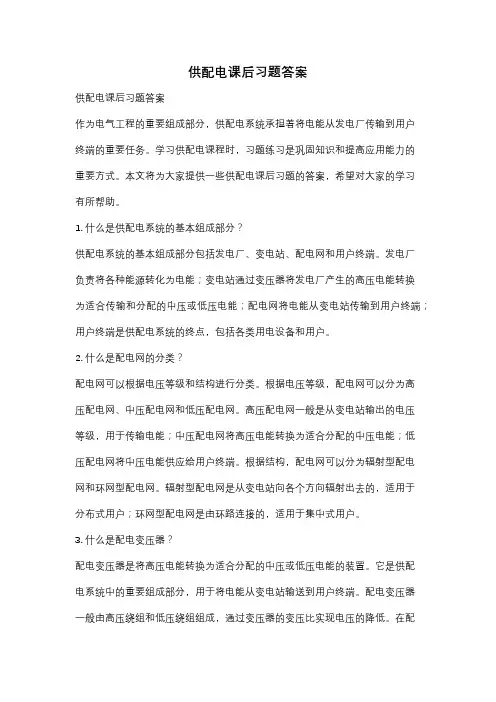

供配电课后习题答案供配电课后习题答案作为电气工程的重要组成部分，供配电系统承担着将电能从发电厂传输到用户终端的重要任务。

学习供配电课程时，习题练习是巩固知识和提高应用能力的重要方式。

本文将为大家提供一些供配电课后习题的答案，希望对大家的学习有所帮助。

1. 什么是供配电系统的基本组成部分？供配电系统的基本组成部分包括发电厂、变电站、配电网和用户终端。

发电厂负责将各种能源转化为电能；变电站通过变压器将发电厂产生的高压电能转换为适合传输和分配的中压或低压电能；配电网将电能从变电站传输到用户终端；用户终端是供配电系统的终点，包括各类用电设备和用户。

2. 什么是配电网的分类？配电网可以根据电压等级和结构进行分类。

根据电压等级，配电网可以分为高压配电网、中压配电网和低压配电网。

高压配电网一般是从变电站输出的电压等级，用于传输电能；中压配电网将高压电能转换为适合分配的中压电能；低压配电网将中压电能供应给用户终端。

根据结构，配电网可以分为辐射型配电网和环网型配电网。

辐射型配电网是从变电站向各个方向辐射出去的，适用于分布式用户；环网型配电网是由环路连接的，适用于集中式用户。

3. 什么是配电变压器？配电变压器是将高压电能转换为适合分配的中压或低压电能的装置。

它是供配电系统中的重要组成部分，用于将电能从变电站输送到用户终端。

配电变压器一般由高压绕组和低压绕组组成，通过变压器的变压比实现电压的降低。

在配电变压器中，还常常配备有保护装置，如过载保护、短路保护等，以确保变压器的安全运行。

4. 什么是短路电流？短路电流是指在供配电系统中，当电路中出现短路故障时，电流突然增大的现象。

短路电流的大小取决于电源电压、短路点的电阻和电路的阻抗。

短路电流会对供配电系统和设备造成严重的损坏，因此需要进行短路电流计算和相应的保护设计。

5. 什么是过载保护？过载保护是指在供配电系统中，当电路负载超过设备额定容量时，通过保护装置及时切断电路，以保护设备和系统的安全运行。

《供配电技术》复习题一、填空题:1．当正常照明因故障停电时，供继续工作用的备用照明叫 。

(应急照明）.2．标注s 32*13—的含义是 .(3套灯具,每套含1只32W 灯管,吸顶安装）3．照明对电压质量的要求有是 和 在允许的范围内。

（电压偏差和电压波动）4. 智能集中式电能计量管理系统主要由 部分组成。

（电脑、网络、用电控制柜）5．荧光灯回路中电容器的作用是改善灯电路的 ，对荧光灯线路消耗的 起补偿作用.（功率因数，无功功率）6．住宅内的照明线路按规定应采用 导线,线芯截面一般用 ，或经过负荷计算后查表求得照明配电干线和分支线截面。

（铜芯绝缘，2.5㎜²)7．表征电能质量的基本指标是 。

我国采用的工频是 。

（电压与频率，50Hz )8．在进行负荷计算时， 法一般用于用电设备台数较多，各台设备容量相差不悬殊的用电系统。

通常用于干线、变配电所的负荷计算。

在计算负荷时, 不仅考虑了用电设备组的平均最大负荷,而且考虑了少数大容量设备运行时对总负荷的附加影响。

(需要系数法,二项系数法）。

9．车间供电线路各种敷设方式主要有： ， ， ， 。

（1）绝缘子明敷方式，2)穿管敷设方式，3）电缆桥架敷设方式，4)电缆沟敷设方式。

）12．车间照明方式有： , ， 。

[（1)正常照明，2）应急照明，3)局部照明。

］11．架空线路中的横担的作用是:用来安装 以支持导线的，安装在电杆的上部。

一般配电线路上常用的横担有木横担、 和瓷横担。

（［绝缘了（瓷瓶）,铁横担]12．架空线路中的导线应具备的主要条件是： 、 、密度小、价格低、耐腐蚀.（导电性能好、机械强度高、)。

13．从构造上来看，电缆的基本构造主要由 , ， 三部分组成。

（导电线芯,绝缘层 ，保护层）14．15．16．17．18．19．20．二、问答题：1．怎样才能减小电压偏移？答：减小电压偏移的措施有：1)正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2)降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4）合理地调整系统的运行方式；5）采用无功功率补偿装置。

第六章 电力线路6-1 高压和低压的放射式接线和树干式接线有哪些优缺点分别说明高低压配电系统各宜首先考虑哪种接线方式答：（1）① 高压放射式接线的优点有：界限清晰，操作维护方便，保护简单，便于实现自动化，由于放射式线路之间互不影响，故供电可靠性较高。

缺点是：这种放射式线路发生故障时，该线路所供电的负荷都要停电。

② 高压树干式接线的优点有：使变配电所的出线减少。

高压开关柜相应也减少，可节约有色金属的消耗量。

缺点有：供电可靠性差，干线故障或检修将引起干线上的全部用户停电。

配电系统的高压接线往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况，对供电可靠性的要求，经技术，经济综合比较后才能确定/一般来说，高压配电系统宜优先考虑采用放射式，对于供电可靠性要求不高的辅助生产区和生活住宅区，可考虑采用树干式。

③ 低压放射式接线的优点有：供电可靠性高。

缺点是：所用开关设备及配电线路也较多。

④ 低压树干式接线的优点有：接线引出的配电干线较少，采用的开关设备自然较少。

缺点是：干线故障使所连接的用电设备均受到影响，供电可靠性差。

（2）实际低压配电系统的接线，也往往是上述几种接线的在综合。

根据具体情况而定。

一般在正常环境的车间或建筑内，当大部分用电设备容量不大而且无特殊要求是，宜采用树干式。

6-2 试比较架空线路和电缆线路的优缺点。

答：电力线路有架、空线路和电缆线路，其结构和敷设各不相同。

架空线路具有投资少，施工维护方便，易于发现和排除故障，受地形影响小等优点；电缆线路具有运行可靠，不易受外界影响，美观等优点。

6-3导线和电缆截面的选择原则是什么一般动力线路宜先按什么条件选择照明线路宜先按什么条件选择为什么答：（1）导线和电缆截面的选择必须满足安全,可靠和经济的条件。

①按允许载流量选择导线和电缆截面.②按允许电压损失选择导线和电缆截面.③按经济电流密度选择导线和电缆截面.④按机械强度选择导线和电缆截面.⑤满足短路稳定的条件.（2）一般动力线路宜先按允许载流量选择导线和电缆截面,再校验电压损失和机械强度。

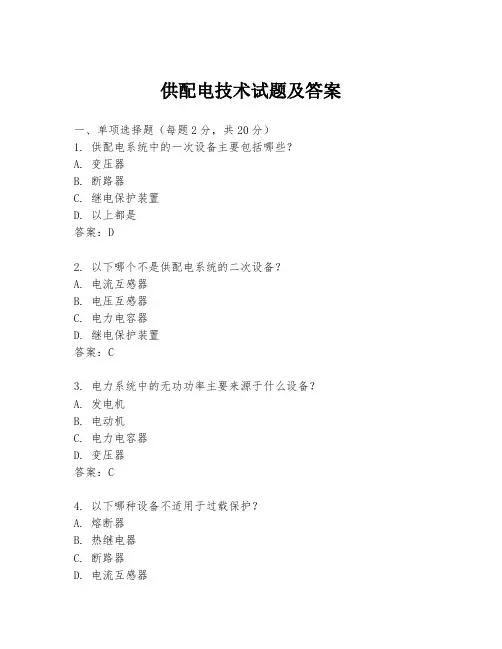

供配电技术试题及答案一、单项选择题（每题2分，共20分）1. 供配电系统中的一次设备主要包括哪些？A. 变压器B. 断路器C. 继电保护装置D. 以上都是答案：D2. 以下哪个不是供配电系统的二次设备？A. 电流互感器B. 电压互感器C. 电力电容器D. 继电保护装置答案：C3. 电力系统中的无功功率主要来源于什么设备？A. 发电机B. 电动机C. 电力电容器D. 变压器答案：C4. 以下哪种设备不适用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 电流互感器5. 电力系统中的短路电流计算通常采用哪种方法？A. 欧姆定律B. 基尔霍夫定律C. 牛顿第二定律D. 法拉第电磁感应定律答案：B6. 以下哪个参数不是供配电系统设计时需要考虑的？A. 电压等级B. 负载特性C. 电力线路长度D. 电力系统的频率答案：D7. 电力变压器的额定容量是指什么？A. 变压器的额定电压B. 变压器的额定电流C. 变压器的额定功率D. 变压器的额定阻抗答案：C8. 以下哪种设备不是用于限制短路电流的？A. 断路器B. 熔断器C. 限流电抗器D. 电容器答案：D9. 电力系统中的谐波主要来源于哪些设备？B. 变压器C. 非线性负载D. 电动机答案：C10. 以下哪个不是供配电系统的主要功能？A. 电能传输B. 电能分配C. 电能转换D. 电能储存答案：D二、多项选择题（每题3分，共15分）1. 供配电系统的主要组成部分包括哪些？A. 发电设备B. 输电线路C. 配电设备D. 用电设备答案：BCD2. 以下哪些设备可以用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 电流互感器答案：ABC3. 电力系统中的无功功率补偿设备主要包括哪些？A. 同步调相机B. 电力电容器C. 静止无功发生器D. 电力变压器答案：ABC4. 以下哪些因素会影响供配电系统的稳定性？A. 系统电压B. 系统频率C. 线路阻抗D. 负载特性答案：ABCD5. 供配电系统设计时需要考虑的参数包括哪些？A. 电压等级B. 负载特性C. 电力线路长度D. 电力系统的频率答案：ABC三、判断题（每题2分，共10分）1. 供配电系统的主要任务是将电能从发电厂输送到用户。

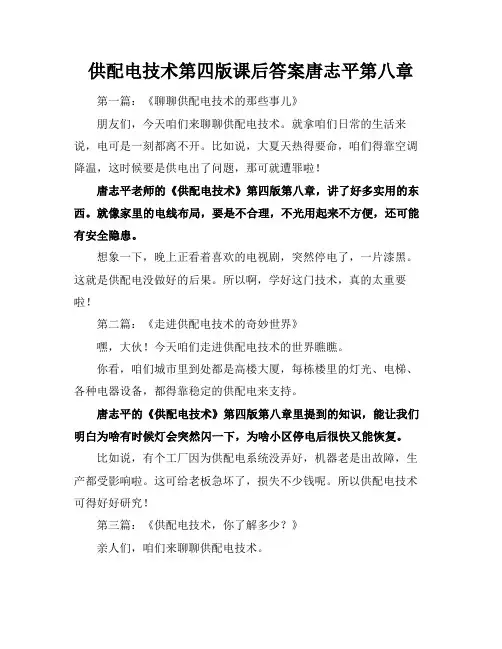

供配电技术第四版课后答案唐志平第八章第一篇：《聊聊供配电技术的那些事儿》朋友们，今天咱们来聊聊供配电技术。

就拿咱们日常的生活来说，电可是一刻都离不开。

比如说，大夏天热得要命，咱们得靠空调降温，这时候要是供电出了问题，那可就遭罪啦！唐志平老师的《供配电技术》第四版第八章，讲了好多实用的东西。

就像家里的电线布局，要是不合理，不光用起来不方便，还可能有安全隐患。

想象一下，晚上正看着喜欢的电视剧，突然停电了，一片漆黑。

这就是供配电没做好的后果。

所以啊，学好这门技术，真的太重要啦！第二篇：《走进供配电技术的奇妙世界》嘿，大伙！今天咱们走进供配电技术的世界瞧瞧。

你看，咱们城市里到处都是高楼大厦，每栋楼里的灯光、电梯、各种电器设备，都得靠稳定的供配电来支持。

唐志平的《供配电技术》第四版第八章里提到的知识，能让我们明白为啥有时候灯会突然闪一下，为啥小区停电后很快又能恢复。

比如说，有个工厂因为供配电系统没弄好，机器老是出故障，生产都受影响啦。

这可给老板急坏了，损失不少钱呢。

所以供配电技术可得好好研究！第三篇：《供配电技术，你了解多少？》亲人们，咱们来聊聊供配电技术。

你想想，咱们出门坐地铁，地铁能跑得那么快，靠的就是稳定的电力供应。

还有医院里的那些救命设备，一刻也不能断电。

唐志平写的《供配电技术》第四版第八章，就像一个宝藏，里面有好多关键的信息。

我给您讲个事儿，有个小区老是停电，居民们可烦恼了。

后来一查，原来是供配电设备老化。

这说明啥？供配电技术得跟上，不然咱们的生活都受影响。

第四篇：《探索供配电技术的奥秘》朋友们，供配电技术可有意思啦！就像咱们玩手机，要是充电的时候电压不稳，是不是对手机电池不好？这就是供配电的学问。

唐志平老师在《供配电技术》第四版第八章里，把复杂的知识讲得简单易懂。

比如说，有个学校因为供电不足，冬天教室里的暖气都不热了，孩子们冻得直哆嗦。

这可不行啊，所以供配电可得保障好。

咱们多了解了解这方面的知识，生活能更便利！第五篇：《说说供配电技术的重要性》大伙好呀！今天咱们说一说供配电技术。

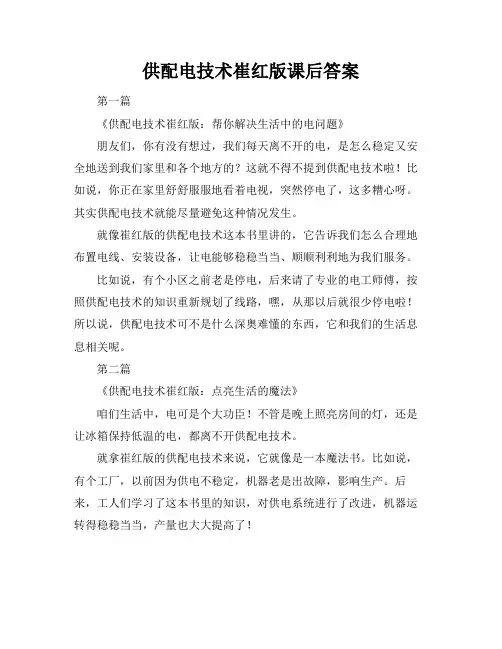

供配电技术崔红版课后答案第一篇《供配电技术崔红版：帮你解决生活中的电问题》朋友们，你有没有想过，我们每天离不开的电，是怎么稳定又安全地送到我们家里和各个地方的？这就不得不提到供配电技术啦！比如说，你正在家里舒舒服服地看着电视，突然停电了，这多糟心呀。

其实供配电技术就能尽量避免这种情况发生。

就像崔红版的供配电技术这本书里讲的，它告诉我们怎么合理地布置电线、安装设备，让电能够稳稳当当、顺顺利利地为我们服务。

比如说，有个小区之前老是停电，后来请了专业的电工师傅，按照供配电技术的知识重新规划了线路，嘿，从那以后就很少停电啦！所以说，供配电技术可不是什么深奥难懂的东西，它和我们的生活息息相关呢。

第二篇《供配电技术崔红版：点亮生活的魔法》咱们生活中，电可是个大功臣！不管是晚上照亮房间的灯，还是让冰箱保持低温的电，都离不开供配电技术。

就拿崔红版的供配电技术来说，它就像是一本魔法书。

比如说，有个工厂，以前因为供电不稳定，机器老是出故障，影响生产。

后来，工人们学习了这本书里的知识，对供电系统进行了改进，机器运转得稳稳当当，产量也大大提高了！再比如说，夏天热得不行的时候，要是供电出问题，空调不工作了，那得多难受。

所以供配电技术就是保障我们舒适生活的关键，它让电变得听话，乖乖为我们服务。

第三篇《供配电技术崔红版：电的守护使者》大家都知道电很重要，但你知道供配电技术是怎么守护电的吗？崔红版的供配电技术就给了我们答案。

想象一下，一个医院里，要是供电突然出问题，那些正在做手术的病人得多危险。

但有了好的供配电技术，就能保证医院的电一直稳定供应，拯救更多的生命。

还有学校，孩子们在明亮的教室里学习，也多亏了供配电技术。

有一次，一个小镇的供电系统出了故障，整个小镇一片漆黑。

但懂供配电技术的师傅们迅速出动，很快就修好了，小镇又亮起来了。

所以说，供配电技术就是电的守护使者，默默保障着我们的生活。

第四篇《供配电技术崔红版：让电乖乖听话》朋友们，电有时候可调皮了，要是不好好管管，它就会给我们找麻烦。

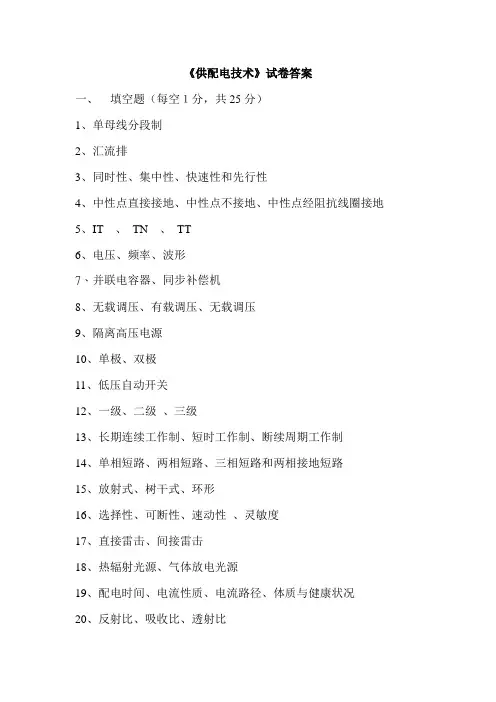

《供配电技术》试卷答案一、填空题（每空１分，共25分）1、单母线分段制2、汇流排3、同时性、集中性、快速性和先行性4、中性点直接接地、中性点不接地、中性点经阻抗线圈接地5、IT 、TN 、TT6、电压、频率、波形7、并联电容器、同步补偿机8、无载调压、有载调压、无载调压9、隔离高压电源10、单极、双极11、低压自动开关12、一级、二级、三级13、长期连续工作制、短时工作制、断续周期工作制14、单相短路、两相短路、三相短路和两相接地短路15、放射式、树干式、环形16、选择性、可断性、速动性、灵敏度17、直接雷击、间接雷击18、热辐射光源、气体放电光源19、配电时间、电流性质、电流路径、体质与健康状况20、反射比、吸收比、透射比二、选择题（每题2分共20分）1、A2、D3、C4、A5、 A6、B7、B8、C9、B10、A11、D 12、A 13、B 14、A 15、D16、C 17、A 18、C 19、A 20、C三、判断题（每空一分，共10分）１、✕２、✓３、✕４、✓５、✓６、✕７、✓８、✕９、✓１０、✕四、简答题1、简述电力变压器的并列运行条件。

（1）、所有并列变压器的额定二次电压与二次电压必须相等（2）、所有并列变压器的阻抗电压必须相等（3）、所有并列变压器的联接组别必须相同（4）、变压器的容量应尽量相同或相近2、简述电流互感器的注意事项。

（1）、电流互感器在工作时二次侧不得开路（2）、电流互感器在工作时二次侧必须有一端接地（3）、电流互感器连接时必须注意端子极性3、高压开关柜的五防是什么？（1）、防止误跳、误合短路器（2）、防止带负荷拉合隔离开关（3）、防止带电接地线（4）、防止接地线误合隔离开关（5）、防止人员误入带电间隔五、计算题1、试确定如图所示供电系统中发电机和所有电力变压器的额定电压。

2、某500KV A 的户外电力变压器，在夏季，平均日最大负荷为360KV A ，日负荷率为0.8，日最大负荷持续时间为6小时，当地年平均气温为100C 。

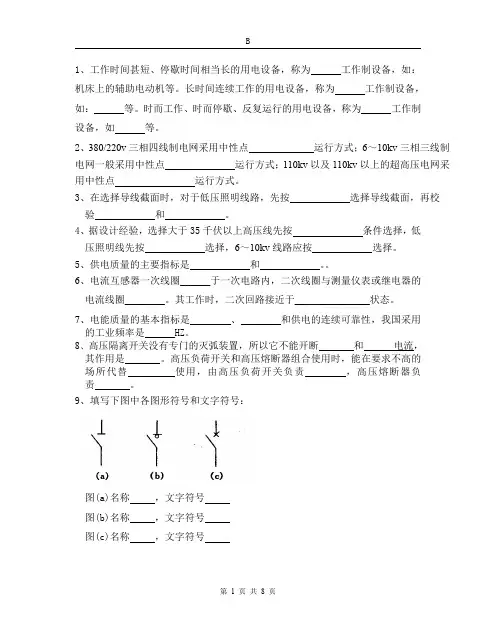

1、工作时间甚短、停歇时间相当长的用电设备，称为工作制设备，如：机床上的辅助电动机等。

长时间连续工作的用电设备，称为工作制设备，如：等。

时而工作、时而停歇、反复运行的用电设备，称为工作制设备，如等。

2、380/220v三相四线制电网采用中性点运行方式；6～10kv三相三线制电网一般采用中性点运行方式；110kv以及110kv以上的超高压电网采用中性点运行方式。

3、在选择导线截面时，对于低压照明线路，先按选择导线截面，再校验和。

4、据设计经验，选择大于35千伏以上高压线先按条件选择，低压照明线先按选择，6～10kv线路应按选择。

5、供电质量的主要指标是和。

6、电流互感器一次线圈______于一次电路内，二次线圈与测量仪表或继电器的电流线圈________。

其工作时，二次回路接近于_______________状态。

7、电能质量的基本指标是、和供电的连续可靠性，我国采用的工业频率是HZ。

8、高压隔离开关没有专门的灭弧装置，所以它不能开断和电流，其作用是。

高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替使用，由高压负荷开关负责，高压熔断器负责。

9、填写下图中各图形符号和文字符号：图(a)名称，文字符号图(b)名称，文字符号图(c)名称，文字符号10、表示工厂变配电所的电能输送和分配路线的电路图，称为电路图。

用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为电路图。

二次回路按其性质可分为、、和回路等。

得分评卷员一、选择题（每小题10分，共10分）1、变压器的联通管与油箱顶盖有（）倾斜度。

A:8---10%B:1---1.5%C:2---4%2、胸外挤压心脏法对触电人心脏反复进行挤压和放松，每分钟约（）次。

A：120次B：60次C：80次3、电压互感器在工作时，其工作侧（二次测）不得（）A：开路B：短路C：接地4、并列变压器的容量应尽量相同或相近，其最大容量与最小容量之比不宜超过（）。

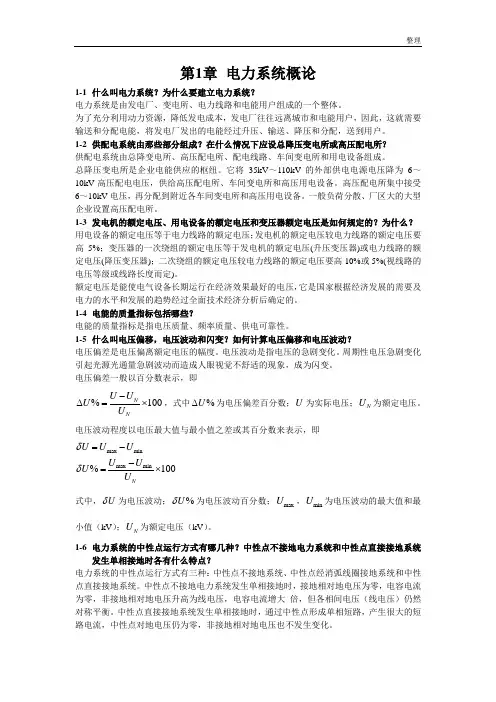

第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。

额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。

供配电系统第二版习题答案供配电系统第二版习题答案供配电系统是现代社会中不可或缺的基础设施之一，它负责将电力从发电厂输送到各个用户。

在学习供配电系统的过程中，习题是我们检验自己理解程度和加深知识的重要工具。

下面我将为大家提供一些供配电系统第二版习题的答案，希望能对大家的学习有所帮助。

1. 什么是配电系统？答：配电系统是指将高压电力输送到各个用户的低压电力系统。

它由变电站、配电变压器、配电线路和用户终端设备组成。

2. 请简要介绍一下配电系统的组成部分。

答：配电系统主要由以下几个组成部分构成：- 变电站：将高压电力转换为低压电力的设施。

- 配电变压器：将变电站输出的电力进一步降压，以适应用户的需求。

- 配电线路：将电力从变电站输送到各个用户的线路。

- 用户终端设备：包括家庭、工厂、商业建筑等各类用户的电力使用设备。

3. 请解释一下什么是电力负荷？答：电力负荷是指特定时间内所需的电力量。

它可以分为有功负荷和无功负荷。

有功负荷是指电力系统中产生功率的负荷，例如电灯、电视机等。

无功负荷是指电力系统中产生无功功率的负荷，例如电容器、电感器等。

4. 什么是电力负荷计算？答：电力负荷计算是指根据用户需求和用电设备的特性，计算电力系统所需的负荷容量。

这个计算过程包括对用户的用电需求进行估计、对各种负荷进行分类和计算，并考虑到负荷的峰值和谷值。

5. 请解释一下什么是短路故障？答：短路故障是指电力系统中两个或多个不同电位点之间发生的直接接触，导致电流异常增大的故障。

短路故障会导致电流过大，可能引发设备损坏、火灾等严重后果。

6. 什么是过电压？答：过电压是指电力系统中电压超过额定值的现象。

过电压可能由于雷击、设备故障、电力负荷突变等原因引起，它会对设备造成损坏，甚至引发火灾。

7. 什么是电力系统的可靠性？答：电力系统的可靠性是指电力系统在正常运行和故障情况下，能够满足用户需求的能力。

可靠性可以通过故障率、平均修复时间等指标来评估。
