uml期末考试复习题UML期末考试复习题一、选择题1. 在UML中，用于表示类和类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 三角形2. 以下哪个不是UML用例图中的元素？A. 参与者B. 用例C. 类D. 关系3. 在UML中，状态图（Statechart）用于描述：A. 对象的生命周期B. 系统的动态行为C. 系统的静态结构D. 系统的并发行为4. 以下哪个UML图用于展示系统的动态行为？A. 类图B. 序列图C. 组件图D. 部署图5. 在UML中，一个对象的表示方法是：A. 矩形B. 椭圆形C. 圆形D. 三角形二、简答题1. 解释UML中类图的基本组成元素及其含义。

2. 描述UML用例图的用途和主要元素。

3. 什么是UML的组件图？它在软件开发中扮演什么角色？4. 解释UML中包（Package）的概念及其作用。

5. 描述UML中活动图（Activity Diagram）的特点和用途。

三、应用题1. 假设你正在设计一个图书馆管理系统，请绘制一个类图，展示至少5个类，并说明它们之间的关系。

2. 为图书馆管理系统中的“借书”功能绘制一个用例图，并简述参与者和用例之间的关系。

3. 为图书馆管理系统中的“查询书籍”功能绘制一个活动图，展示从开始到结束的完整流程。

4. 设计一个简单的状态图，描述一个“电梯”系统在不同状态下的转换。

5. 绘制一个序列图，展示图书馆管理系统中“借书”功能的用户交互过程。

四、论述题1. 论述UML在软件开发过程中的重要性，并举例说明UML如何帮助团队成员理解系统设计。

2. 描述UML中不同类型的关系（如关联、聚合、组合、继承等）及其在实际应用中的意义。

3. 讨论UML部署图在系统部署和硬件规划中的作用。

结束语以上复习题覆盖了UML的基本概念、图示类型及其应用，希望能够帮助同学们在期末考试中取得好成绩。

请同学们认真复习，理解每一种UML图的特点和应用场景，以便在实际开发中能够灵活运用。

uml复习资料Uml复习资料第一章1.面向对象技术是一种以对象为基础，以事件或消息来驱动对象执行处理的程序设计技术。

——自下而上的程序设计方法。

2.对象是由状态和行为构成的。

3.类（Class）是具有相同属性和操作的一组对象的组合，也就是说，抽象模型中的“类”描述了一组相似对象的共同特征，为属于该类的全部对象提供了统一的抽象描述。

4.抽象、封装、继承、多态是面向对象程序的基本特征。

5.对象是某种可被人感知的事物，也是思维、感觉或动作所能作用的物质或精神体。

6.下列关于类与对象的关系的说法不正确的是：有些对象是不能被抽象成类的。

7.类的定义可以不包含的要素是：类的编号。

第二章1.在UML中主要包括的视图为静态视图、用例视图、交互视图、实现视图、状态机视图、活动视图、部署视图和模型管理视图。

2.uml图包括：用例图、类图、状态图、序列图、活动图、构件图和部署图。

3.用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。

一个用例是系统的一个功能单元，是系统参与者与系统之间进行的一次交互作用。

4.状态机视图是通过对象的各种状态来建立模型来描述对象随时间变化的动态行为，并且它是以独立的对象为中心进行描述的。

5．用例图的主要目的是帮助开发团队以一种可视化的方式理解系统的功能需求，包括基于基本流程的“角色”关系，以及系统内用例之间的关系。

6.在UML中，定义了四种基本的面向对象的事物，分别是结构事物、行为事物、分组事物和注释事物等。

7.UML中主要包含四种关系，分别是依赖、关联、泛化和实现。

8.下列关于视图的说法不正确的是：构件视图表示运行时的计算资源（例如计算机以及它们之间的连接）的物理布置。

9.构件不包括uml图。

10.下列关于交互视图说法不正确的是：交互视图包含类图和顺序图。

应该是序列图和协作图。

11.下列关于对象约束语言的特性，说法不正确的是：对象约束语言是一种弱类型语言。

一、选择题 (共40分，每小题2分)1. 下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ ）2. 计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ ）A 继承关系B 关联关系C聚合关系 D依赖关系3.下面（ ）图形表示依赖关系。

4. 关于UML ，下面说法正确的是（ ） A UML 是一种面向对象的建模方法。

B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。

C UML 是一种面向对象的编程语言。

D UML 是一种面向对象的建模语言，但不是建模方法。

5. 顺序图和交互图的关系，类似及下面的哪种关系（ ） A 类和对象的关系 B 类和参及者关系 C Java 和编程语言的关系 D UML 和Java 的关系6. 要对一个企业的工作流程建模，下面4种图中的（ ）是最重要的。

A 交互图 B 活动图 C 状态图 D 类图A BC D7.关于参及者，错误的说法是（）A 参及者是及所建立的系统交互的人或物。

B 参及者可以是实际的人，也可以其他系统。

C 参及者是系统的一部分，是用例图的重要组成部分。

D 参及者之间可以存在泛化关系。

8.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用。

B 一个类的实例对象能够及另一个类的多少个实例对象相关联。

C 一个类的某个方法被另一个类调用的次数。

D 两个类所具有的相同的方法和属性。

9.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。

B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。

C 类图只是一种辅助模型，不如其他图重要。

D 类图定义了系统的功能需求，描述了系统的动态行为。

10.根据Coad/Yourdon的定义，面向对象的概念不包括（）A 对象B 继承C 消息D 封装11.使用UML对系统进行动态建模，不能使用以下哪种图（）A 类图B 顺序图C 状态图D 活动图12.UML的结构事物不包括（）A 接口B 类C 协作D 状态机13.分析下面的顺序图，并指出哪种说法是正确的（）A “求战”、“怎么办”以及“火烧连营”这3条消息并没有严格的次序，比如：“求战”消息有可能在“火烧连营”之前产生。

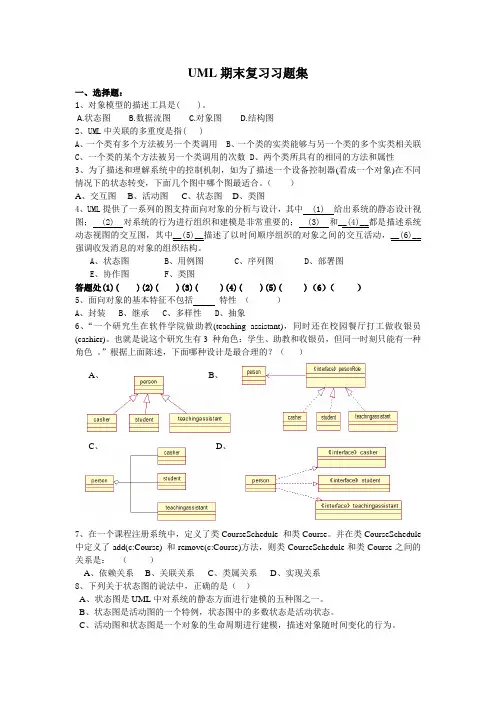

UML 期末复习习题集一、选择题：1、对象模型的描述工具是( )。

A.状态图B.数据流图C.对象图D.结构图2、UML 中关联的多重度是指( )A 、一个类有多个方法被另一个类调用B 、一个类的实类能够与另一个类的多个实类相关联C 、一个类的某个方法被另一个类调用的次数D 、两个类所具有的相同的方法和属性3、为了描述和理解系统中的控制机制，如为了描述一个设备控制器(看成一个对象)在不同情况下的状态转变，下面几个图中哪个图最适合。

（ ）A 、交互图B 、活动图C 、状态图D 、类图4、UML 提供了一系列的图支持面向对象的分析与设计，其中 (1) 给出系统的静态设计视图； (2) 对系统的行为进行组织和建模是非常重要的； (3) 和__(4)__都是描述系统动态视图的交互图，其中__(5)__描述了以时间顺序组织的对象之间的交互活动，__(6)__强调收发消息的对象的组织结构。

A 、状态图B 、用例图C 、序列图D 、部署图E 、协作图F 、类图答题处(1)( )(2)( )(3)( )(4)( )(5)( )（6）（ ）5、面向对象的基本特征不包括 特性 （ ）A 、封装B 、继承C 、多样性D 、抽象6、“一个研究生在软件学院做助教(teaching assistant)，同时还在校园餐厅打工做收银员(cashier)。

也就是说这个研究生有3 种角色：学生、助教和收银员，但同一时刻只能有一种角色 。

”根据上面陈述，下面哪种设计是最合理的？（ ）7、在一个课程注册系统中，定义了类CourseSchedule 和类Course 。

并在类CourseSchedule 中定义了add(c:Course) 和remove(c:Course)方法，则类CourseSchedule 和类Course 之间的关系是： （ ）A 、依赖关系B 、关联关系C 、类属关系D 、实现关系8、下列关于状态图的说法中，正确的是（ ）A 、状态图是UML 中对系统的静态方面进行建模的五种图之一。
