基于ANSYS的多层振动筛侧板开裂研究

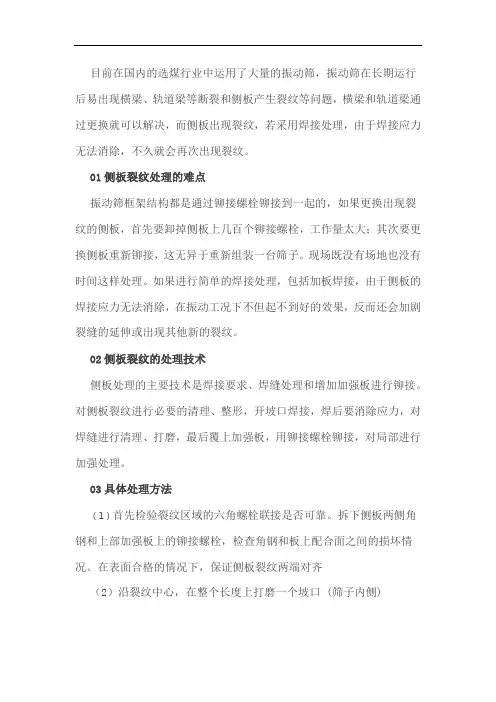

目前在国内的选煤行业中运用了大量的振动筛，振动筛在长期运行后易出现横梁、轨道梁等断裂和侧板产生裂纹等问题，横梁和轨道梁通过更换就可以解决，而侧板出现裂纹，若采用焊接处理，由于焊接应力无法消除，不久就会再次出现裂纹。

01侧板裂纹处理的难点振动筛框架结构都是通过铆接螺栓铆接到一起的，如果更换出现裂纹的侧板，首先要卸掉侧板上几百个铆接螺栓，工作量太大；其次要更换侧板重新铆接，这无异于重新组装一台筛子。

现场既没有场地也没有时间这样处理。

如果进行简单的焊接处理，包括加板焊接，由于侧板的焊接应力无法消除，在振动工况下不但起不到好的效果，反而还会加剧裂缝的延伸或出现其他新的裂纹。

02侧板裂纹的处理技术侧板处理的主要技术是焊接要求、焊缝处理和增加加强板进行铆接。

对侧板裂纹进行必要的清理、整形，开坡口焊接，焊后要消除应力，对焊缝进行清理、打磨，最后覆上加强板，用铆接螺栓铆接，对局部进行加强处理。

03具体处理方法（1）首先检验裂纹区域的六角螺栓联接是否可靠。

拆下侧板两侧角钢和上部加强板上的铆接螺栓，检查角钢和板上配合面之间的损坏情况。

在表面合格的情况下，保证侧板裂纹两端对齐（2）沿裂纹中心，在整个长度上打磨一个坡口 (筛子内侧)（3）沿裂纹与筛板方向垂直焊接 (焊枪不能摆动，可以分 2 段焊接) ，并在每道焊缝后用针枪打击，消除应力和焊渣（4）连续垂直焊接，每道焊缝用针枪打击，直到焊接完成（5）修磨、打光焊缝，直到表面平整与侧板表面平齐（6）在筛子外侧打磨焊缝，尽量少打磨焊缝处，只要将焊缝清理干净，并将侧板母材露出即可，然后和内侧一样焊接（7）将侧板外侧打磨平整（8）将侧板顶部的孔打磨整形 (焊缝上的孔)，保证所有毛刺已被去除，没有沟痕和凹痕缺陷。

（9）将整理区域内的涂层打磨干净，然后在侧板和加强板上涂上底漆(均涂在两侧)。

将加强板放置在筛子内侧，并尽量多安装螺栓，加强板将焊缝修理区两侧覆盖（10）拧紧螺栓后，在加强板上钻制若干孔，保证裂纹被覆盖住，在孔中装入铆接螺栓把紧（11）打磨侧板顶部的修理区域，打磨角钢和侧板内侧，涂底漆。

筛分设备是矿山、建材、化工等行业重要的辅助设备，其性能好坏直接影响生产能力和技术经济指标，因此，了解一些振动筛常见故障诊断和解决方法在生产实践中是非常必要的。

本文分享振动筛激振器常见的问题，以及筛框、侧板振裂变形等故障的主要原因及解决方法。

激振器故障原因及处理办法激振器是筛体产生振动的振源，振幅可通过配重来调节，激振器工作时，靠偏心质量选择产生的离心力作为激振力，当双轴激振器作同步回转时，使筛箱进行往复直线振动，物料经晒面空隙进行筛分，最后完成产品矿的筛分工作。

激振器故障一般有以下几种情况：1，重负荷下启动由于生产或其他设备故障造成突然停机，使筛箱内充满矿料，激振器如在重负荷情况下再次启动，极易造成激振器的万向联轴节以及其他零部件的损坏。

解决办法：应避免振动筛在重负荷情况下重新启动。

2，减振系统损坏如减振弹簧失效或筛下物料过多等都会使得减振系统不协调，造成激振器损坏。

解决办法：应定期检查减振弹簧，对失效变形的弹簧要及时更换，更换时尽可能同时更换所有的减振弹簧，并且保证更换前后的各组弹簧刚度一致。

振动筛振裂故障原因及处理方法根据断裂力学的原理，振动筛在工作过程中筛框颤抖发生弯曲疲劳，从而容易发生筛框、侧板等局部变形或振裂。

振动筛在使用过程中出现振裂故障的原因主要有以下几种：1，减振弹簧失效弹簧经过长期使用，因橡胶老化或长期受力而使弹簧发生永久形变，使得弹簧失效，造成振动筛筛体4组减振弹簧座支点高低不同，导致振动筛各部位振幅不一致，致使振动筛链接部位振裂或连接件焊口开裂。

解决办法：应定期检查减振弹簧，并且弹簧材料一般选择60Si2MnA，热处理硬度应达到HRC45-50。

2，激振器偏心轮质量有偏差激振器上偏心轮的作用就是使振动筛产生振动，其质量的大小直接影响振动筛振幅值，偏心轮质量有偏差，在运行时产生的振动力分散，反映在振动筛筛体上，表现为各部位振幅不一致，引起振动筛连接部位振裂或连接件焊口开裂。

解决办法：控制振器上偏心轮质量偏差，定期检查磨损情况。

基于ansys的胶粘结构界面开裂有限元计算胶粘结构在机械工程、航天航空和汽车工业等领域中起着关键作用。

然而，界面的开裂问题一直是一个令人头痛的难题。

在本文中，我们将探讨如何使用Ansys有限元软件来进行基于胶粘结构界面开裂的计算。

1. 胶粘结构界面开裂的挑战胶粘结构界面开裂问题是由于应力集中引起的，在许多应用中都是影响结构完整性的重要因素。

胶粘接过程中的温度梯度和载荷变化会导致界面开裂。

因此，准确地计算胶粘结构界面的应力分布和开裂扩展行为对于保证结构的可靠性至关重要。

2. 使用Ansys进行胶粘结构界面开裂的有限元计算Ansys是一种广泛应用于工程领域的有限元软件，它提供了多种功能和模块，可以用于各种结构分析。

在胶粘结构界面的开裂问题中，我们可以利用Ansys的有限元模块进行模拟和计算。

首先，我们需要建立一个精确模型来描述胶粘结构界面的几何形状和材料性质。

Ansys提供了几何建模工具，可以根据实际情况创建并优化模型。

在模型建立完成后，我们需要为界面设置适当的材料属性和边界条件，以反映真实的工程情况。

接下来，我们可以利用Ansys的有限元求解器来进行界面开裂的模拟计算。

有限元方法基于将结构分割成许多小单元，利用数学方法求解每个单元上的力学方程，并找到整个结构的应力分布。

在胶粘结构界面开裂的有限元计算中，我们可以使用线性弹性有限元或非线性有限元方法来模拟接触压力和开裂行为。

为了更准确地模拟胶粘结构界面开裂的过程，我们还可以考虑温度和湿度等因素的影响。

Ansys提供了耦合热和湿度分析的功能模块，可以帮助我们更好地理解胶粘结构界面的开裂机制。

3. 结果分析和验证在进行胶粘结构界面开裂的有限元计算后，我们可以通过Ansys提供的后处理工具来分析模拟结果。

这些工具可以帮助我们可视化应力分布、应变分布和开裂扩展情况，并对计算结果进行验证。

验证是一个重要的步骤，可以与实验结果比较，并评估模拟计算的准确性和可靠性。

振动筛梁断裂故障诊断方法研究【摘要】研制了振动筛实验模型，并开发了振动筛梁断裂故障实验测试系统，利用双轴加速度传感器采集振动筛的加速度信号，并通过A/D转换将数据保存到工控机中。

比较实验测试系统得出的模型筛特征频率与理论频率，相对误差小于4.2%，验证了硬件与软件系统的准确性；同时将模型筛与香蕉直线振动筛的时域谱、频域谱、功率谱的对比，其相对误差小于1.25%，验证了可以利用模型筛进行试验来得到振动筛的固有特性参数；在振动筛实验模型正常工作和梁断裂的情况下，将时域谱、频域谱、功率谱特性进行对比，得到了基于时域谱、频域谱、功率谱的故障诊断方法。

【关键词】振动筛；故障诊断；测试系统1.引言振动筛是一种广泛用于散体物料分级的设备，广泛应用于选煤、选矿等工业领域，它是利用振动特性来满足生产中工艺过程和工作过程要求的。

振动筛在工作过程中，环境恶劣，复杂的承载条件与长时间的连续工作，筛箱侧板开裂、主梁断裂、筛板松动损坏、轴承损坏等经常发生，设备结构的损伤是不可避免的[1][2]。

同时由于国内使用的振动筛大部分是由国外进口，一旦出现故障，维修周期长，导致巨大的经济损失。

由于缺乏必要的检测手段和设备，无法对设备的故障进行有效的检测，特别是对于通过肉眼及经验无法判断的隐性故障。

因此，研究振动筛关键部件的故障规律，建立以设备状态为基础的预防维修体制，及早发现故障征兆，实现故障早期诊断和预报，实现振动筛结构损伤的在线监测，具有重要的实用价值和现实意义。

2.振动筛实验模型搭建由于故障诊断系统开发需要大量的数据，包括振动筛正常工作时的数据、故障数据，但是传统的故障诊断方法中很少记录发生故障时各种特征数据，不同故障数据特征不同，很难在现场采集，因此需要开发振动筛模型来获取需要的各种数据。

根据相似理论，设计制作振动筛实验模型是开展故障诊断研究的适用方法。

本文研究对象为香蕉直线振动筛，由于缺乏研究对象的技术数据，研究对象的几何参数和动力参数的获取是实验模型的设计基础。
