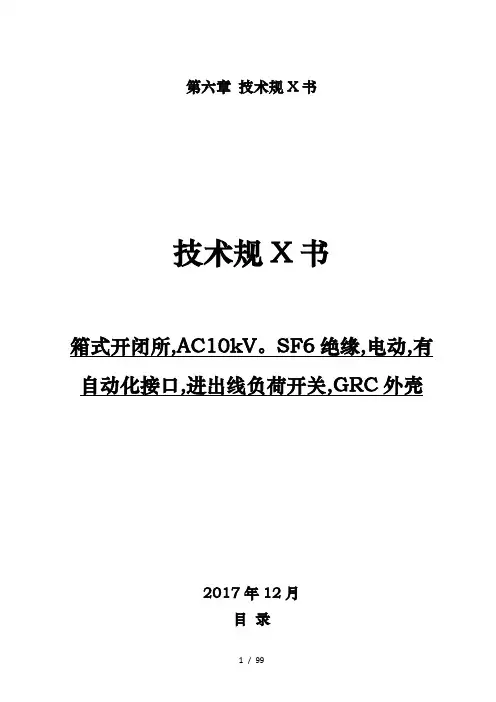

第六章技术规X书技术规X书箱式开闭所,AC10kV。
SF6绝缘,电动,有自动化接口,进出线负荷开关,GRC外壳2017年12月目录第1部分：通用技术规X21 X围22 规X性引用文件23 术语和定义34 总则45 技术参数和性能要求86 试验项目、方法及要求147 技术服务、工厂检验和监造208 包装、运输及贮存209 一、二次接口要求20第2部分：专用技术规X241 标准技术参数242 组件材料配置表283 使用环境条件表284 附图29第1部分：通用技术规X1 X围本部分规定了12kV空气绝缘、SF6绝缘环网柜（内设SF6绝缘环网柜的12kV箱式开闭所）招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于12kV空气绝缘、SF6绝缘环网柜（内设SF6绝缘环网柜的12kV箱式开闭所）招标。
2 规X性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 191 包装储运图示标志(ISO 780-1997,MOD )GB 1094.11 电力变压器第11部分干式变压器(IEC 726-82,EQV)GB 1207 电磁式电压互感器(IEC 60044-2: 2003, MOD )GB 1208 电流互感器(IEC 60044-1.2001. MOD）GB 1984 高压交流断路器(IEC 62271-100: 2001, MOD)GB 1985 高压交流隔离开关和接地开关(IEC 62271-102: 2002, MOD)GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 3804 3.6kV～40.5kV 高压交流负荷开关(IEC 60265-1-1998 ,MOD)GB 3906 3.6kV～40.5kV 交流金属封闭开关设备和控制设备(IEC 62271-200-2003,MOD )GB 4208 外壳防护等级（IP代码）(IEC 60529-2001,IDT)GB/T 5465.2 电气设备用图形符号第2部分：图形符号(IDT IEC 60417 DB:2007)GB/T 7354 局部放电测量(IEC 60270-2000,IDT)GB/T 10228 干式电力变压器技术参数和要求GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11032 交流无间隙金属氧化物避雷器(IEC 60099-4-2006,MOD)GB/T 12022 工业六氟化硫(IEC 376,376A,376B.MOD)GB/T 12706.4 挤包绝缘电力电缆及附件试验要求(IEC 60502-4-2005,MOD)GB 15166.2 交流高压熔断器：限流式熔断器(IEC 60282-1-2005 ,MOD)GB 16926 高压交流负荷开关熔断器组合电器(IEC 6227-105-2002 ,MOD)GB 50150 电气装置安装工程电气设备交接试验标准DL/T 402 高压交流断路器订货技术条件(IEC 62271-100-2001,MOD)DL/T 403 12-40.5kV高压真空断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备（IEC 62271一200-2003,MOD）DL/T 486 高压交流隔离开关和接地开关(IEC 62271-102-2002,MOD)DL 538 高压带电显示装置(IEC 61958- 2000-11,MOD )DL/T 593 高压开关设备和控制设备标准的共用技术要求(IEC 60694-2002,MOD)DL/T 621 交流电气装置的接地DL/T 728 气体绝缘金属封闭开关设备订货技术导则(IEC 815-1986，IEC 859-1986)DL/T 791 户内交流充气式开关柜选用导则DL/T 637 阀控式密封铅酸蓄电池订货条件DL/T 459 电力系统直流电源柜订货技术条件DL/T 781 电力用高频开关模块/T 8144.1 额定电压26/35kV及以下电力电缆附件基本技术要求SD 318 高压开关柜闭锁装置技术条件Q/GDW 741 配电网技术改造设备选型和配置原则Q/GDW 742 配电网施工检修工艺规X国家电网公司十八项电网重大反事故措施（修订版）国家电网公司交流高压断路器技术标准、交流隔离开关和接地开关技术标准国家电网公司关于印发《预防12kV～40.5kV交流高压开关柜事故补充措施》的通知国家电网公司关于印发《预防交流高压开关柜人身伤害事故措施》的通知国家电网公司物资采购标准高海拔外绝缘配置技术规X电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施3 术语和定义GB/T 19519界定的以及下列术语和定义适用于本部分。
10KV开闭所技术协议协议名称：10KV开闭所技术协议1. 引言本协议旨在规范和约定10KV开闭所的技术要求、设备配置、工作流程以及相关责任和义务。
双方应遵守本协议的规定，共同确保10KV开闭所的正常运行和安全。
2. 协议主体2.1 技术要求2.1.1 电气参数双方应确保10KV开闭所的额定电压、额定电流、额定频率等参数符合国家标准和相关规范要求。
2.1.2 设备配置双方应根据实际需求，确定10KV开闭所的设备配置，包括但不限于断路器、隔离开关、电流互感器、电压互感器等。
2.1.3 安全防护双方应确保10KV开闭所的安全防护措施得到有效实施，包括但不限于接地保护、过电压保护、过电流保护等。
2.1.4 远动控制双方应确保10KV开闭所的远动控制系统正常运行，包括但不限于遥控、遥信、遥调等功能。
2.1.5 监控系统双方应确保10KV开闭所的监控系统稳定可靠，包括但不限于监测设备状态、实时数据采集、故障诊断等功能。
2.1.6 通信系统双方应确保10KV开闭所的通信系统正常工作，包括但不限于数据传输、远程监控、通信协议等。
2.2 工作流程2.2.1 运行模式双方应确定10KV开闭所的运行模式，包括但不限于手动操作、自动操作、远程操作等。
2.2.2 操作规程双方应制定10KV开闭所的操作规程，包括但不限于设备操作、事故处理、应急预案等。
2.2.3 巡检维护双方应制定10KV开闭所的巡检维护计划，包括但不限于定期巡视、设备维护、故障排除等。
3. 质量保证3.1 设备质量供应商应提供符合国家标准和相关规范要求的设备，并提供相应的质量保证。
3.2 工程施工施工方应按照设计要求和相关规范进行施工，并提供相应的质量保证。
4. 责任与义务4.1 供应商责任供应商应提供设备的技术支持、培训服务和维护保养，并负责设备质量问题的解决。
4.2 施工方责任施工方应按照设计要求和相关规范进行施工，确保施工质量和安全。
4.3 使用方责任使用方应按照操作规程和巡检维护计划进行操作和维护，确保设备正常运行和安全。
10kV开闭所技术规范书10kV箱式开闭站技术协议供货范围：注1：交货数量及时间：最终的交货数量及时间以招标人书面通知的交货数量和时间为准。
注2：本技术协议中标注有**条款，均为重点技术条款，投标厂家在投标文件中均需对上述该条款做以响应并具体阐述，或以技术差异形式做以重点说明，否则视为废标。
1．总则1.1本协议提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本工程严令禁止使用国家明令淘汰的电气设备，并未规定所有的技术要求和适用的标准，供方应提供一套满足本协议和所列标准要求的高质量产品及其相应服务。
1.3供方须执行现行国家标准和行业标准。
有矛盾时，按技术要求较高的标准执行。
1.4如供方没有以书面形式对本技术条件的条文提出异议，则表示供方确认其提供的产品满足本技术条件的要求。
2．遵循的标准应遵循的主要现行标准如下：GB/17467—2010 《高压低压预装式变电站》GB311.1—1997 《高压输变电设备的绝缘配合》GB1408—89 《固定绝缘材料工频电气强度的试验方法》GB3309—89 《高压开关设备常温下的机械试验》GB3804—90 《3~63kV交流高压负荷开关》GB/T11022—1999 《高压开关设备和控制设备标准共用技术条件》GB14808—93 《交流高压接触器》SD/T318—89 《高压开关柜闭锁装置技术条件》GB16926－1997 《高压交流负荷开关—熔断器的组合电器》DL/T539—93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593—96 《高压开关设备的共用订货技术条件》DL/T402—1999 《交流高压断路器订货技术条件》DL/T486—92 《交流高压隔离开关订货技术条件》DL/T404—97 《户内交流高压开关柜技术条件》JB5777-91 《电力系统二次回路用控制及继电保护屏技术条件》GB/T13729-92 《农村小型化变电所设计规程》DL/T5103-1999 《35kV-110kV无人值班变电所设计规程》GB50062-92 《电力装置继电保护自动装置设计规范》GB/T15145-94 《变电所设计技术规范》3．使用环境条件3.1海拔：1000～1300m。
工程代号：10KV开关柜技术规范书二〇二二年四月目录1. 总则2. 技术要求3. 设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．监造1 总则1.1 本技术规范书适用于i10KV开关柜，它提出了10KV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方应提供符合国家和行业标准以及本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行，并在“差异”章节中列出。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.1 应遵循的主要现行标准,但不限于此:GB3906 3 ~ 35kV交流金属封闭开关设备GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB/T11022 高压开关设备和控制设备标准的公用技术要求GB3309 高压开关设备常温下的机构试验GB311.1 高压输变电设备的绝缘配合GB/T16927 高电压试验技术GB263 交流高压电器在长期工作时的发热GB2706 高压电器动热稳定GBJ149 电气装置安装工程施工及验收技术协议GBJ50150 电气装置安装工程电气设备交接试验标准GB4208 外壳防护等级GB191 包装储运图示标志DL-404 户内交流高压开关柜订货技术条件DL402 交流高压断路器订货技术条件DL486 交流高压隔离开关订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件SD-318 高压开关闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电测量仪表装置设计技术规定SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件GB5582 高压电力设备外绝缘污秽等级GB2900 电工名词术语IECl85 电流互感器IECl86 电压互感器IEC 255 继电器IEC-60298 额定电压1KV以上52KV及以下高压交流金属封闭开关设备和控制设备IEC60470 交流高压接触器和基于接触器的电动机启动器IEC60282-1 高压熔断器2.2 环境条件海拔高度：1000m最高环境温度：40℃最低环境温度：-10℃地震烈度：7度加速度：0.15g耐污秽水平：≥2.5cm/kV（对最高运行线电压）污秽等级: III级2.3 10KV高压柜工程条件系统额定电压：10kV系统最高电压：12kV系统额定频率：50Hz系统中性点接地方式：不接地安装地点：户内交流电源供电电压：AC220V2.3.1 真空开关柜型号：KYN28A-12 中置式* 所有开关柜外形尺寸以图纸为准。
10kV开关柜技术规范书1总则1.1本设备技术规范书适用于工程交流高压开关柜设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由供、需双方协商确定。
2 技术要求2.1应遵循的主要现行标准ANSI-C37 金属封闭具有开断装置的开关设备GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2 环境条件2.2.1周围空气温度最高温度：40℃最低温度：-20℃2.2.2海拔高度：≤1000m2.2.3地震烈度：7度2.2.4基本地震加速度值为0.10g2.3工程条件：2.3.1系统概况系统额定电压： 10kV系统最高电压： 12kV系统额定频率： 50Hz系统中性点接地方式：中性点不接地2.3.2安装地点：户内2.4技术条件2.4.1型式：铠装型移开式交流金属封闭开关设备：KYN28A-12（Z）。
IEC-420(1990)《高压交流负荷开关一熔断器组合电器》GB11033《额定电压 26/35kV 及以下电力电缆附件基本技术要求》 IEC6052《额定电压 6〜35kV 电缆附件试验报告》 3.使用环境条件1.技术规范1.总则1.1技术规范文件适用于 10kV SF6环网柜的设备订货招标 1.2 本技术文件提出的是最低限度的技术要求， 并未对一切技术细节作出规定，述有关标准和规范的条文，供方应提供符合本文件和现在最新的国家标准的优质产品。
也未充分引1.3 本技术文件所使用的标准及规定的条款如遇与投标方所执行的标准不一致时， 准执行。
按较高标1.4 在合同签定后，我方有权因规范、标准规范等发生变化而提出补充要求。
2.应遵循的标准按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最 新版本。
2.1 GB4208-84 2.2 GB3906-92 (IEC529〜76)《外壳防护等级的分类》《3-35kV 交流金属封闭开关设备》2.3IEC-298 《交流金属封闭开关设备和控制设备》 2.4 2.5 GB-3804-90 « 3-63kV 交流高压负荷开关》和 GB1985-89国家标准2.6 GB11023-89 《高压开关设备六氟化硫气体密封试验导则》 2.7 GB3309-89 《高压开关常温下的机械试验》 2.8 GB2706-89《交流高压电器动稳定试验方法》2.9GB311-83/683 《高压试验方法》2.10 2.113.2 环境温度： -40 C 〜40 C 3.3 最大日温差 :25C 3.4 海拔咼度： <1000m3.5 抗震能力: 地震强度不超过8级3.1使用场所：户外4.15 20 摄度SF6 相压 <=0.2BAR 4.16防内燃弧耐受较：20KA/1S5. 断路器主要技穆数5.2 额：12kV 5.3 额频：50Hz3.6 相湿度:＜ 95%（日平均值＜ 90%（月平均值3.7 安装地点无火灾、爆炸危险、化学腐蚀及剧振动4.负开关主要技樓数 4.1 母1流：630A 4.2 额电 12kV 4.3 额率：50Hz4.4定流：源进出）线元 630A ;4.5 流（有效值：＞ 20kA , 3S 或 25KA , 1S ;200A ;4.6稳定短路关合电（峰值：＞ 50kA 或63KA ;4.7 一分工耐进有效值：42kV （相间地）；48kV （断口间 4.8 冲耐压峰值：95kV （相间地）；110kV （断口间4.916A4.10切缆流能力：＞ 31.5A 4.11额荷电开断次数200次4.12机械寿命：＞ 2000次4.13 额 转开断流：1750A4.14外缘IV5.1 母630A5.4定电：源进出）单：630A ;配变压出线元 200A ;5.5 定（有效值：> 20kA , 3S 或25KA , 1S ;5.6 断路器短路开断毓:20kA或25KA ;5.7稳定短路关合流（峰值：＞50kA或63KA ;5.8一分工耐压有效值：42kV （相间对）；48kV （断口间5.9冲耐压峰值：95kV （相间对）；110kV （断口间5.10机械寿命：＞2000次中。
10kV 隔离开关技术规范书1 总则1.1.本技术规范书主要用于云南电网公司基建配网工程物资采购，10kV隔离开关（以下简称“设备”）的招标，包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。
本技术规范书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。
1.2.投标方应按设备不同的电压等级、额定一次电流、额定短时耐受电流及接地方式等相关技术要求进行报价，投标方的报价应为单价，并应对报价的适用范围进行说明。
投标方中标后，采购方有权根据具体工程的需要对局部技术要求提出更改，若不涉及主要技术参数的修改，供货方不应对中标单价提出更改。
具体工程的技术要求以相应工程的技术协议为准。
1.3.投标方所生产的隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。
1.4.本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。
1.5.投标技术文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应招标技术规范书的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术规范书的要求。
1.6.投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
1.7.规范书所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。
1.8.规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.9.本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.10.本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

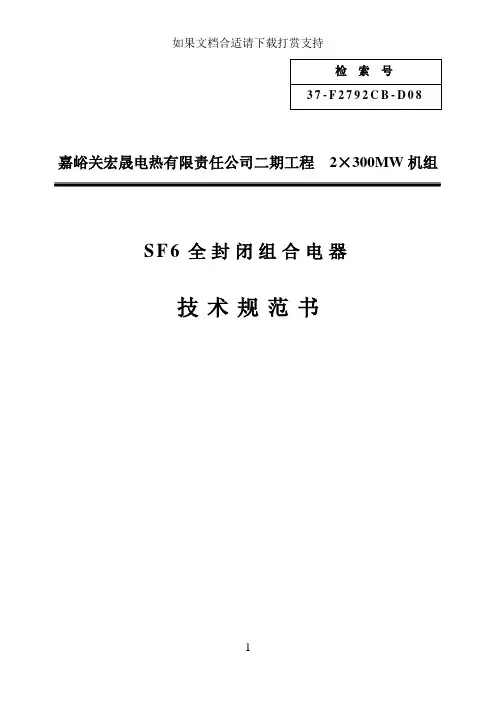

如果文档合适请下载打赏支持嘉峪关宏晟电热有限责任公司二期工程2×300MW机组S F6全封闭组合电器技术规范书1、总则1.1 本技术规范书适用于嘉峪关宏晟电热有限责任公司二期(2×300MW)工程的330kV 及110kV SF6全封闭组合电器。
它提出了对全封闭组合电器及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范和有关工业标准的优质产品。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
1.5 本技术规范书经供、需双方共同确认后，作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本技术规范书未尽事宜，由供、需双方协商确定。
2 使用环境条件2.1 环境条件2.1.1 安装场所户内安装2.1.2 海拔高度1621m2.1.3 平均相对湿度47%2.1.4 运行环境温度-31.6～+38.4℃2.1.5日照0.1 W/cm22.1.6复冰10 mm2.1.7地震耐受能力（按动态法计算和试验，正弦三周波，并考虑连接导线和电缆的影响）。
水平加速度0.25g（烈度VII度，g为重力加速度）垂直加速度0.125g2.1.8 污秽等级III级爬电比距采用2.65cm/kV2.2 系统条件2.2.1 额定电压：330kV（110kV）2.2.2 最高运行电压：363kV（126kV）2.2.3 额定频率：50Hz2.2.4 中性点连接：直接接地（直接接地或不接地）3 标准本技术条件书规定的SF6全封闭组合电器及其部件和设备应符合中华人民共和国国家标准和电力行业有关标准及规定。
百度文库 - 让每个人平等地提升自我！山东益仁纸业有限公司恒丰分公司配电柜项目技术规范书2014年1月1、总则1.1 本技术规范的使用范围，限于山东益仁纸业有限公司恒丰分公司工程 10kV高压开关柜，它包括功能设计、设备结构、性能，主要电气元件的选型和制造、安装、试验等方面的要求，投标人应提供的是成熟可靠的产品。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准、规程和规范的条文，供方应保证提供符合本规范书和行业制造标准的优质产品。
同时产品必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
1.3如果乙方没有以书面形式对本规范书的条文提出异议，则意味着乙方提供的设备及其系统完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书的“差异表”中说明，并在投标书的有关章节中加以详细描述。
1.4本规范书所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。
合同执行过程中，若国家标准更新，应按最新标准执行。
1.5乙方保证甲方购买的和使用的合同产品不会引起第三方的侵权之诉，乙方必须弥补买方由此发生的任何费用及赔偿引起的损失。
1.6本规范书经甲乙双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.7所有投标人必须提供相关的资质文件。
高压开关柜技术标准应符合:GB156 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6 高电压试验技术GB763 交流高压电器在长期工作时的发热GB1408 固定绝缘材料工频电气强度的试验方法GB2706 交流高压电器动、热稳定试验方法GB2900.1 电工名词术语基本名词术语GB3309 高压开关设备常温下的机械试验GB3804 3～63KV交流高压负荷开关GB7354 局部放电测量GB11022 高压开关设备通用技术条件SD/T318 高压开关柜闭锁装置技术条件DL/T402 交流高压断路器订货技术条件DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593 高压开关设备的共用订货技术条件DL/T404 户内交流高压开关柜订货技术条件SDGJ14 导体和电器选择设计技术规定GB50060 3-110KV高压配电装置设计规范SDJ9 电气测量仪表装置设计技术规程DL/T620 交流电气装置的过电压保护和绝缘配合SD334 高压带电显示装置技术条件IEC 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2 环境条件周围空气温度最高温度：40℃最低温度：-15℃海拔高度：≤1000m地震烈度：<8基本地震加速度值为0.10g工程条件：系统概况系统额定电压： 10kV系统最高电压： 12 kV系统额定频率：50Hz系统中性点接地方式：中性点不接地安装地点：户内技术条件2.4.1 型式：铠装型移开式交流金属封闭开关设备：KYN28-12（中置式）2.4.2 额定电压（即最高电压）： 12kV长期运行电压： 10.5kV额定频率： 50Hz母线额定电流： 1250A热稳定电流(有效值) ： 31.5kA 4秒各回路开断稳定短路电流周期分量(有效值)：31.5kA动稳定电流(峰值) ： 80kA/100kA各回路额定短路关合电流(峰值)： 80kA/100kA工频及冲击耐压值见下表：施加电压耐耐压部位压值柜体及开关设备绝缘的工频耐压值(kV)柜体及开关设备绝缘的冲击耐压值（峰值）(kV)额定值电压（kV）主绝缘对地断路器断口间的绝缘主绝缘对地断路器断口间的绝缘12 42 42 75 75额定电压：10.5kV最高工作电压：12kV额定电流： 1250A,1600A.3150A（详见一次配置接线图）额定开断电流(周期分量，有效值)：31.5kA额定短路开断次数 50次最大关合电流(峰值) 80kA/80kA动稳定电流(峰值) 80kA4秒热稳定电流(有效值) 31.5kA额定短路开断电流的直流分量不小于45%一分工频耐压：42kV雷电冲击耐压（全波）：75kV断路器操作时间：合闸时间≤100ms 燃弧时间:<15ms分闸时间≤65±5ms 分断时间:<75±5ms真空断路器选用伊顿电力3AS4 产品2.4.4避雷器（选用无锡西门子3EK4 170-1GF4产品）连续运行工作电压： 12kV500A雷电冲击电流残压： 17 kV。
10kV SF6全绝缘开闭所技术规书XXX公司年月1 总则1.1本设备技术规书适用10kV全封闭、全绝缘、可扩展、单元式与共箱式模块的组合开闭所。
本技术规书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规书的要求。
如有异议，应在投标书中以“对规书的意见和与规书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB3804—2004 《3～63kV交流高压负荷开关》GB/T11022—1999 《高压开关设备和控制设备标准的共用技术要求》DL/T486—2000 《交流高压隔离开关和接地开关订货技术条件》DL/T539—2006 《高压开关设备和控制设备标准的共用技术要求》DL/T404—2007 《户交流高压开关柜订货技术条件》1.6本设备技术规书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2 使用环境条件2.1周围空气温度最高温度：+40℃最低温度：- 15℃日温差： 15K2.2海拔高度：不大于1000m2.3户环境湿度（相对湿度）日平均不大于95%，月平均不大于90%2.4地震烈度8度水平加速度：0.15g2.5环境污秽等级：Ⅲ级（或按污秽地区分布确定污秽等级）3技术参数和要求3．1开关设备技术参数按表3.1要求表3.1开关设备技术参数3.2 主要结构及组合方式3.2.1开闭所由外壳箱体、单元拼接式（每个开关柜一次设备共一个气室）或共箱式（各开关柜一次设备共一个气室）开关柜组成，组成后的开闭所要求在任一边侧可扩展拼接n个单元结构；开关柜SF6气室采用金属壳体。
3.2.2 开闭所原则采用5单元开关柜或6单元开关柜组合方式，配置采用以下两种方式：（1）进出线全部采用手动负荷开关的组合方式，不配置熔断器、CT、PT及二次保护；适用于配电网的环网连接、电力分配。
（2）进线采用负荷开关，出线采用负荷开关、熔断器＋负荷开关组合方式；熔断器＋负荷开关组合方式适用于用户终端的电力分配及变压器保护。
3.2.3进出线开关选用弹操机构的三工位负荷开关，负荷开关和接地刀闸的操作具备各自独立的操作孔，开关分合、接地位置标志必须使用中文标志。
三工位负荷开关应具备两组或以上开关辅助接点。
3.2.4开闭所进出线电缆头采用欧式结构，配置可触摸型。
每单元间隔具备独立电缆小室。
每个进出线间隔（单元），配置优特电力科技股份生产的“防止带电误合地刀及高压带电显示装置”，其采样方式为在电缆端头安装感应式传感器，容量为18±2PF，传感器二次引出线应采用端子连接或焊接方式。
每单元间隔带有面板式短路（接地）故障指示器。
3.2.5高压电缆室均有与壳体相同防护等级的压力释放装置（或通道），其压力出口的位置确保对人身没有危害，并提供压力释放试验报告。
3.2.6高压电缆室高度不小于800mm，其中最低（矮）相电缆进线肘型头中心距离开关柜底的垂直距离不小于700mm，并提供开关柜底部封板。
高压电缆室面板可带电打开，用于探测电缆肘型头等部件的发热情况。
3.3箱体3.3.1外壳箱体必须是采用厚度2mm或以上敷铝锌板多重折边工艺或不锈钢板加静电喷涂壳体或非金属新型复合耐火材料。
柜体表面喷涂要采用先进工艺，具有面漆美观、附着力强、硬度高、耐腐蚀、抗老化、保光保色性好等性能，满足环保要求。
至少10年不退色不锈蚀。
箱体与基础的固定要求采用地脚螺栓固定方式。
统一军绿色（除特殊说明外）。
3.3.2单元开关柜及外壳箱体控制在：5单元不大于2400mm（宽）×1000mm （深）×1600mm（高），6单元不大于2700mm（宽）×1000mm（深）×1600mm（高）。
外壳箱体不得高于开关柜200mm。
3.3.3箱体应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
要求免维护、防盗，满足全工况运行和凝露污秽试验要求。
3.3.4开关柜箱壳，尤其是操作面板及肘型头电缆室面板具有防爆隔离功能，短路故障、爆炸等不危及人身安全。
3.3.5开关柜气箱要求防电弧设计，电缆、熔丝室均选用具有耐电弧性能的间隔，箱底部具有防爆膜能泄压、防止电弧故障。
3.4开关柜测量仪表、监控装置及辅助回路3.4.1 每个SF6气室要求配置压力表。
电气测量仪表及辅助回路中的端子以及其他辅助元件与高压带电部分应保持足够的安全距离，并有可靠的防振动措施，不致因开闭所中负荷开关等元件在正常操作及故障动作而影响它的正常工作及性能。
3.4.2当测量仪表及监控装置盘面以铰链固定于开闭所时，仪表的连接导线应采用多股软铜绝缘线，端子排、接线板及固定螺丝均为铜质材料制成，标志应正确、完整、清楚、牢固。
3.5接地3.5.1开闭所的金属骨架及其安装于柜的高压电器组件的金属支架应有符合DL/T621-1997《交流电气装置的接地》要求。
沿开闭所的整个长度延伸方向箱体电缆室应设有专用的铜质接地导体，最小截面不得小于30 mm2，与接地网及箱体可靠相连，并设有固定接地端子和明显的接地标志。
3.5.2为不破坏开闭所箱体表面油漆，防止箱体底部锈蚀，保持箱体美观，接地螺栓或接地孔应设置在开闭所箱体。
3.5.3接地回路所能承受的峰值耐受电流和短时耐受电流应与主回路相适应；专用接地导体应承受可能出现的最大短时耐受电流；接地汇流排以及与之连接的导体截面，应能通过铭牌额定短路开断电流的87%。
3.6铭牌3.6.1开闭所的铭牌（铝合金制），至少应包括以下容：①制造厂名称和商标②型号、名称和出厂序号、出厂日期③额定参数④设计等级和防护等级3.6.2开闭所安装的高压电器组件，如SF6负荷开关及其操作机构、互感器、高压熔断器、套管等均应具有耐久而清晰的铭牌。
在正常运行中，各组件的铭牌应便于识别；若装有可移开部件，在移开位置能看清亦可。
3.6.3开闭所安装的高压电器组件（含连接导体）额定值不一致时（如额定电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流），柜上的铭牌应按最小值标定。
3.6.4开闭所每间隔面板标示电气接线图，柜各种设备的型号规格、尺寸。
开闭所门侧应附有本开闭所电气一次接线图。
3.6.5本规技术参数未尽事宜，按现行国家及行业有关标准或规定执行。
3.7其他3.7.1温升，依照DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》第6.5条执行，并且对于可能触及的外壳和盖板，其温升不得超过30K。
3.7.2厂家在投标时必须提供：同型号开闭所的型式试验报告。
并提供主要元器件的生产厂家及其主要参数。
进口产品必须提供中文说明书。
3.7.3电缆进线肘型联接头必须配置可触摸型，材料选用优质硅橡胶或三元乙丙预制式。
并配齐安装肘型联接头等所需的零配件，详见附表。
3.7.4门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的暗锁，铰链应采用铰链。
3.7.5箱体外表面应喷涂XXX公司安健环标志（由需方提供图样和要求）。
4 试验应按照国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果应符合本技术标准。
4.1 型式试验项目（提供型式试验鉴定报告）4.1.1绝缘试验，包括雷电和操作冲击试验；1min工频耐压试验；控制回路的1min工频耐压试验。
4.1.2机械试验，机械操作试验；常温下机械定性试验。
4.1.3主回路电阻测量。
4.1.4短时耐受电流和峰值耐受电流试验。
4.1.5 长期工作时的发热（温升）试验。
4.1.6端部短路条件下的开断与关合试验。
4.1.7其他条件下的开断与关合试验。
4.1.8容性电流开合试验，包括空载架空线路；空载、电缆的开合试验。
4.1.9对SF6柜进行气体密封试验。
4.2出厂试验4.2.1检查产品外观质量、装焊质量、外形尺寸、测量相间中心距等是否符合技术规及图纸、技术条件以及工艺要求。
4.2.2 SF6气体额定压力检查；在SF6气体压力大于0.04MPa时, 年漏气率。
4.2.3主回路电阻测量；辅助控制回路工频耐压试验。
4.2.4防误操作联锁检查：负荷开关"合""分" 10次无拒动；地开关"合""分"试验10次无拒动；组合电器熔断器触发脱扣5次无拒动。
4.2.5防误操作联锁检查：负荷开关合闸后,接地开关不能合闸；接地开关合闸后，负荷开关不能合闸。
4.2.6 三工位开关机械特性试验(刚分、合速度及三相分、合闸不同期性)。
4.2.7户外箱体检验4.3现场交接试验4.3.1出厂资料的检查：装箱单、产品合格证（含出厂检验记录单）、特别说明文件是否齐全。
外观和尺寸检查。
4.3.2安装好后，每一回路开关连同肘型电缆附件的工频耐压或直流耐压试验（耐压值下降为出厂试验耐压值的85％）。
4.3.3其它试验项目同4.2出厂试验项目（其中4.2.2、4.2.6由于全封闭在现场无法检测）5 供货围详见附件6.厂商应提供的技术文件供方应向需方和设计单位提交下列用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，及以参数下表。
表三开闭所安装配件表表五、供货单位（乙方）填写7 运输要求7.1产品经妥善包装或装箱后，在运输过程中应采取其它防护措施，以免散失损坏或丢失。
7.2 包装应考虑便于现场卸货、搬运和安装。
散件应装箱或捆扎，大件的包装箱上应有起吊图纸说明。
各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
7.3 所有包装上应有以下标志：装运标志；发货及到货地点、发货及收货单位、人；设备名称和合同号、箱号；外形尺寸、毛/净重量；7.4 运输7.4.1 运输手续（包括保险）由供方办理，途中押运由供方负责，运输费用由供方承担(即由供方送达需方指定地点)。
