第7章 Simulink的基础应用

4
第2节 Simulink的操作方法
2.1 Simulink的运行操作
1、运行Simulink的方法在MATLAB的命令窗口直接键入“simulink”; 利用MATLAB工具条上的Simulink快捷键图标；在MATLAB菜单中，选择“File-New-Model” 2、打开已存在的模型文件在MATLAB主窗口中直接键入文件名（不加扩展名）；在MATLAB菜单中，选择“File-Open-Model” 利用MATLAB工具条上的“打开”图标。
9
第3节仿真模型的搭建方法与步骤
3.1 构建SIMULINK仿真系统模型 1．打开一个SIMULINK仿真模型窗口。
2.构建一个SIMULINK仿真模型。
3.运行SIMULINK仿真模型构建好一个系统的模型之后，接下来的事情就是运行模型，得出仿真结果。运行一个仿真的完整过程分成三个步骤：设置仿真参数，启动仿真和仿真结
11
3.3 启动仿真启动仿真
设置仿真参数和选择解法器后，可以启动仿真运行。选择菜单下start选项来启动仿真，如果模型中有些参数没有定义，则会出现错误信息提示框。否则开始仿真运行，结束时系统会发出一鸣叫声。
12
【例7-1】观察信号发生器输出波形具体操作步骤如下：（1）进入SIMULINK，打开一个空白的模型窗口。（2）打开SIMULINK的Sources模块库，选择Signal Generator（信号发生器）。（3）打开SIMULINK的Sinks模块库，选择Scope（示波器）。（4）连接Signal Generator（信号发生器）模块和Scope（示波器）模块。
7
5、改变模块大小用鼠标拖曳模块四周的黑点。 6、模块重新命名用鼠标单击模块名称即可。 7、改变模块及窗口颜色使用Format菜单的Foreground Color指令或者 Screen Color 指令。 8、设定模块参数利用鼠标左键双击模块图标。 9、设定模块属性选中模块→右键点击Block Properties。 10、设定模块输入、输出信号模块处理的信号包括标量信号和向量信号。

simulink基本知识

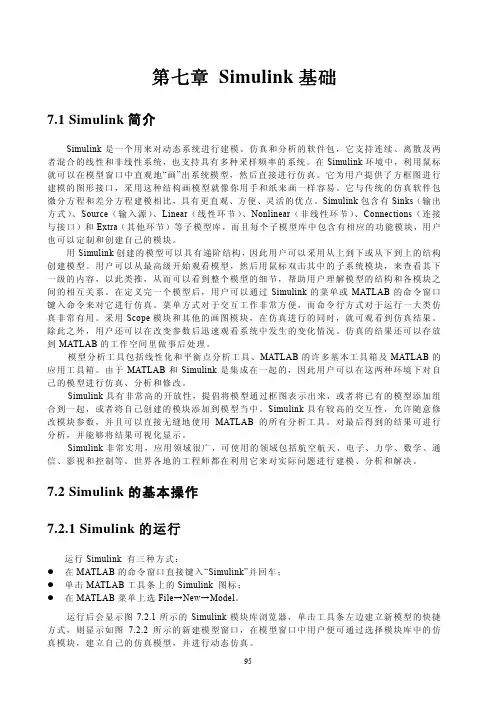

第七章 Simulink基础7.1 Simulink简介Simulink是一个用来对动态系统进行建模、仿真和分析的软件包，它支持连续、离散及两者混合的线性和非线性系统，也支持具有多种采样频率的系统。

在Simulink环境中，利用鼠标就可以在模型窗口中直观地“画”出系统模型，然后直接进行仿真。

它为用户提供了方框图进行建模的图形接口，采用这种结构画模型就像你用手和纸来画一样容易。

它与传统的仿真软件包微分方程和差分方程建模相比，具有更直观、方便、灵活的优点。

Simulink包含有Sinks（输出方式）、Source（输入源）、Linear（线性环节）、Nonlinear（非线性环节）、Connections（连接与接口）和Extra（其他环节）等子模型库，而且每个子模型库中包含有相应的功能模块，用户也可以定制和创建自己的模块。

用Simulink创建的模型可以具有递阶结构，因此用户可以采用从上到下或从下到上的结构创建模型。

用户可以从最高级开始观看模型，然后用鼠标双击其中的子系统模块，来查看其下一级的内容，以此类推，从而可以看到整个模型的细节，帮助用户理解模型的结构和各模块之间的相互关系。

在定义完一个模型后，用户可以通过Simulink的菜单或MATLAB的命令窗口键入命令来对它进行仿真。

菜单方式对于交互工作非常方便，而命令行方式对于运行一大类仿真非常有用。

采用Scope模块和其他的画图模块，在仿真进行的同时，就可观看到仿真结果。

除此之外，用户还可以在改变参数后迅速观看系统中发生的变化情况。

仿真的结果还可以存放到MATLAB的工作空间里做事后处理。

模型分析工具包括线性化和平衡点分析工具、MATLAB的许多基本工具箱及MATLAB的应用工具箱。

由于MATLAB和Simulink是集成在一起的，因此用户可以在这两种环境下对自己的模型进行仿真、分析和修改。

Simulink具有非常高的开放性，提倡将模型通过框图表示出来，或者将已有的模型添加组合到一起，或者将自己创建的模块添加到模型当中。

matlab教学PPT第7讲MATLAB仿真SIMULINK

>>whos NameSizeBytesClas s ScopeData1x13578structarray Grandtotalis307elementsusing3578bytes
第7讲 SIMULINK 图2-18 通过命令启动Simulink仿真
第7讲 SIMULINK
可见，仿真完成之后，工作空间中出现了“ScopeData” 结构变量，其中包含了示波器显示的全部波形数据。通过 “plot”命令可以作出这些数据对应的波形，
组建用户自定义模块库如果建立了许多自定义的子系统并且已经封装好了而这些已经封装的自定义模块又是会反复使用的就像simulink提供的模块库中那些模块一样在这种情况下就有必要对这些自定义的重用性较好的模块进行建库以方便管理和反复使用同时也可以作为新的专业库提供给其他用户使用
第7讲 SIMULINK
第7讲 MATLAB仿真_SIMULINK
第7讲 SIMULINK
• Simulink全方位地支持动态系统的建模仿真，它支持连续系统、离散系统、连续离散混合系统、线性系统、非线性系统、时不变系统、时变系统的建模仿真，也支持具有多采样速率的多速率系统。可以说，在通用系统仿真领域，Simulink是无所不包的。
• 结合MATLAB编程和Simulink可视化建模仿真各自的特点，可以构建更为复杂的系统模型，并进行自动化程度更高的仿真和仿真结果的数据分析，这是MATLAB的高级应用方面。
第7讲 SIMULINK 图2-15 仿真结果
第7讲 SIMULINK
• 更换信号源为Sources子模块库中的SignalGenerator，并设置信号源为0.2Hz的方波，幅度为1，如图2-16左边对话框所示。
• 设置示波器显示窗口的属性（Parameters），使之成为双踪显示，然后将示波器第二输入节点与信号源输出相连，这样我们就可以同时观察系统的输入输出波形了。系统建模如图2-16中间窗口所示。

07-交互式仿真工具Simulink [MATLAB与控制系统仿真][张磊,任旭颖]

例7-2-2：Random Number-生成标准分布的随机数，双击该图标后设置其参数。Mean：设置平均值，默认值是0；Variance：方差，默认值是1（随机数与平均值之间偏差的评价值）；Seed：随机数种子，默认值是0（0-MAX），MATLAB通过种子值确定产生随机数值的算法，固定的种子产生固定的随机数；Sample time：指定随机数样本之间的时间间隔。默认值是0.1。
Font style Foreground Color backround Color Block Shadow Show Block Name
设置模块字体设置模块前景颜色设置模块背景颜色设置模板阴影显示模块名称
转向操作（Rotate&Flip）
模块基本操作
MATLAB与控制系统仿真
7.3 Simulink建模与仿真
显示及输出模块
（1）打开一个空白Simulink模型窗口；（2）进入Simulink浏览库界面，将功能模块由模块库窗口拖拽到模型窗口中；
Hale Waihona Puke （3）按照给定的框图修改编辑窗口中模块的参数；
（4）连接功能模块，构成所需的系统仿真模型；
（5）对仿真模型进行仿真，随时观察仿真结果，如果发现有不正确的地方，可以停止仿真，对参数进行修订；
MATLAB与控制系统仿真
7.3 Simulink建模与仿真
3.Simulink仿真参数的设置
例7-3-2.已知单位负反馈二阶系统的开环传递函数G(s)，绘制单位阶跃响应的实验结构，并使用
simulink完成仿真实验。
（1）点击【New Model】，新建一个模型窗口；
G(s)

10 s2 3s
MATLAB与控制系统仿真

第7章SIMULINK仿真操作

Direct Lookup Table (n-D) x
2-D T(u)
Lookup Table (n-D)
xdat y ydat Lookup Table Dynamic
图7-16 查表模块库（Lookup Tables）及其功能说明
（6）User-Defined Functions模块库
u
fcn
图7-15 数学运算模块库（Math operations）及其功能说明
（5）查表模块库（Lookup Tables）
2-D T[k] cos(2*pi*u) Cosine Interpolation (n-D) Lookup Table using PreLookup u k f PreLookup Index Search Sine sin(2*pi*u) Lookup Table (2-D) 2-D T(k,f)
Product
Product of Elements
Real-Imag to Reshape Rounding Complex Function sin -u u+Ts
Slider Gain
Subtract
Sum of Trigonometric Unary Minus Weighted Elements Function Sample Time Math
7.1.1 SIMULINK的窗体介绍
由于SIMULINK是基于MATLAaB环境之上的高性能系统及仿真平台。因此，必须首先运行MATLAB，然后才能启动SIMULINK并建立系统的仿真模型。
图7-1 两种启动SIMULINK方法的图示说明
图7-2 Simulink库浏览器窗口
7.1.2 一个MATLAB/SIMULINK库自带的演示实例

MATLAB教程_第7章__Simulink仿真

三、模块间的连线
1．连接两个模块从一个模块的输出端连到另一个模块的输入端是Simulink仿真最基本的操作。方法是先移动鼠标指向模块的输出端，鼠标的箭头会变成十字形光标，这时按住鼠标左键，拖动鼠标到另一个模块的输入端，当十字形光标出现“重影”时，释放鼠标即完成了连接。
2．模块间连线的调整用鼠标单击连线，可以选中该连线。这时会看到线上的一些黑色小方块，这些是连线的关键点。用鼠标按住关键点，拖动即可以改变连线的方向。
带限白噪声
2．输出模块（Sinks）
模块 Scope Floating Scope XY Graph Outl Display
功能示波器可选示波器 XY关系图创建输出端实时数值显示
模块 To File To Workspace Terminator Stop Simulation
功能输出到文件输出到工作空间通用终端输出不为0时停止仿真
一、Solver选项卡
（1）Simulink time 设置仿真起始时间和停止时间。
（2）Solver options 仿真解题器的操作。根据类型（Type）的变化分为：Variable-step（变步长算法）和Fixedstep（固定步长算法）。
二、Data Import/Export选项卡
7.3 仿真模型的参数设置

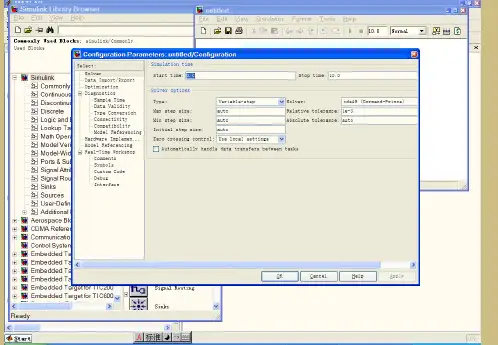

选择模型窗口Simulation→Configuration Parameters…选项，将出现仿真参数配置窗口。
仿真参数配置窗口主要分为7个选项卡：Solver（解题器）、Data Import/Export（数据输入/输出）， Optimization（优化）、Diagnostics（诊断）、 Hardware Implementation（硬件工具）、Model Referencing（模型引用）和Real-Time Workshop（实时工作空间），其中Solver、Data Import/Export和 Diagnostics三项经常用到。

Simulink仿真教程

Simulink仿真教程D3)单击模块库浏览器的新建图标；4)选中模块库浏览器的【File : New Model】菜单项。

所打开的空白模型窗口如图所示。

1.1.2 建立Simulink仿真模型a)打开Simulink模型窗口(Untitled)b)选取模块或模块组在Simulink模型或模块库窗口内，用鼠标左键单击所需模块图标，图标四角出现黑色小方点，表明该模块已经选中。

c) 模块拷贝及删除在模块库中选中模块后，按住鼠标左键不放并移动鼠标至目标模型窗口指定位置，释放鼠标即完成模块拷贝。

模块的删除只需选定删除的模块，按Del键即可。

d)模块调整改变模块位置、大小；改变模块方向:使模块输入输出端口的方向改变。

选中模块后，选取菜单Format→RotateBlock，可使模块旋转900。

e)模块参数设置用鼠标双击指定模块图标，打开模块对话框，根据对话框栏目中提供的信息进行参数设置或修改。

例如双击模型窗口的传递函数模块，弹出图示对话框，在对话框中分别输入分子、分母多项式的系数，点击OK键，完成该模型的设置，如右下图所示：f)模块的连接模块之间的连接是用连接线将一个模块的输出端与另一模块的输入端连接起来；也可用分支线把一个模块的输出端与几个模块的输入端连接起来。

连接线生成是将鼠标置于某模块的输出端口(显一个十字光标) ，按下鼠标左键拖动鼠标置另一模块的输入端口即可。

分支线则是将鼠标置于分支点，按下鼠标右键，其余同上。

操作流程如下：g)模块文件的取名和保存选择模型窗口菜单File → Save as后弹出一个“Save as”对话框，填入模型文件名，按保存(s)即可。

[说明]➢模块的修改、调整、连接通常只能在仿真模型窗口中进行，不要直接对模块库中的模块进行修改或调整。

1.1.3 系统仿真运行1. Simulink模型窗口下仿真步骤a)打开Simulink仿真模型窗口，或打开指定的.mdl文件;b)设置仿真参数：在模型窗口选取菜单【Simulation: Parameters】,弹出“Simulation Parameters”对话框，设置仿真参数，然后按【OK】即可；[说明]若不设置仿真参数,则采用Simulink缺省设置.c)仿真运行和终止：在模型窗口选取菜单【Simulation: Start】，仿真开始，至设置的仿真终止时间，仿真结束。

simulink_matlab仿真教程

simulink matlab 仿真环境教程Simulink 是面向框图的仿真软件。

演示一个Simulink 的简单程序【例1.1】创建一个正弦信号的仿真模型。

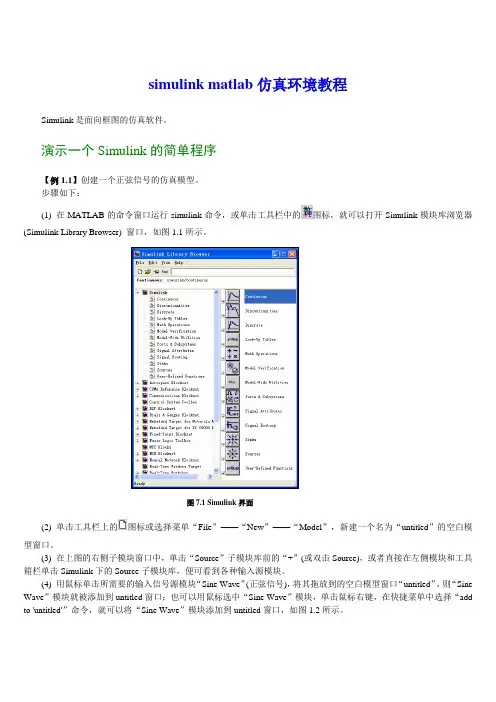

步骤如下：(1) 在MATLAB 的命令窗口运行simulink 命令，或单击工具栏中的图标，就可以打开Simulink 模块库浏览器(Simulink Library Browser) 窗口，如图1.1所示。

(2)单击工具栏上的图标或选择菜单“File ”——“New ”——“Model ”，新建一个名为“untitled ”的空白模型窗口。

(3) 在上图的右侧子模块窗口中，单击“Source ”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink 下的Source 子模块库，便可看到各种输入源模块。

(4) 用鼠标单击所需要的输入信号源模块“Sine Wave ”(正弦信号)，将其拖放到的空白模型窗口“untitled ”，则“Sine Wave ”模块就被添加到untitled 窗口；也可以用鼠标选中“Sine Wave ”模块，单击鼠标右键，在快捷菜单中选择“add to 'untitled'”命令，就可以将“Sine Wave ”模块添加到untitled 窗口，如图1.2所示。

图7.1 Simulink 界面(5) 用同样的方法打开接收模块库“Sinks ”，选择其中的“Scope ”模块(示波器)拖放到“untitled ”窗口中。

(6) 在“untitled ”窗口中，用鼠标指向“Sine Wave ”右侧的输出端，当光标变为十字符时，按住鼠标拖向“Scope ”模块的输入端，松开鼠标按键，就完成了两个模块间的信号线连接，一个简单模型已经建成。

如图1.3所示。

(7) 开始仿真，单击“untitled ”模型窗口中“开始仿真”图标，或者选择菜单“Simulink ”——“Start ”，则仿真开始。

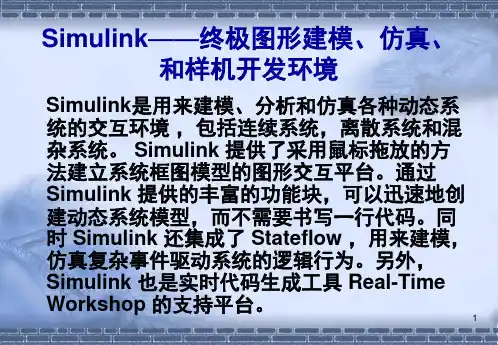

SIMULINK仿真基础

2、非连续模块（ Discontinuities ）
（1）Backlash （2）Coulomb&Viscous Friction （3）Dead Zone （4）Hit Crossing （5）Quantizer （6）Rate Limiter （7）Relay （8）Saturation
18
3、离散模块（Discrete）5SIMULINK仿真基础
在工程实际中，控制系统的结构往往很复杂，如果不借助专用的系统建模软件，则很难准确地把一个控制系统的复杂模型输入计算机，对其进行进一步的分析与仿真。
6
1990年，Math Works软件公司为MATLAB 提供了新的控制系统模型图输入与仿真工具，并命名为SIMULAB，该工具很快就在控制工程界获得了广泛的认可，使得仿真软件进入了模型化图形组态阶段。但因其名字与当时比较著名的软件SIMULA类似，所以1992年正式将该软件更名为SIMULINK。
10
所谓模型化图形输入是指SIMULINK提供了一些按功能分类的基本的系统模块，用户只需要知道这些模块的输入输出及模块的功能，而不必考察模块内部是如何实现的，通过对这些基本模块的调用，再将它们连接起来就可以构成所需要的系统模型（以.mdl文件进行存取），进而进行仿真与分析。 SIMULINK的最新版本是SIMULINK5.0（包含在MATLAB7.0里），MATLAB6.5里的版本为 4.0版，它们的变化不大。
13
三、SIMULINK的模块库介绍
14
SIMULINK模块库按功能进行分类，包括以下12类子库：
1、Continuous（连续模块） 2、Discontinuities（非连续模块） 3、Discrete（离散模块）（Logic and Bit Operations（逻辑和位操作模块）—simulink5.0） 4、Look-up Tables（查找表模块） 5、Math Operations （数学模块）（Model Verification（模型检测）—simulink5.0） 15

SIMULINK仿真参数的设置

ode23t：是梯形规则的一种自由插值实现。这种解法器适用于求解适度stiff的问题而用户又需要一个无数字振荡的解法器的情况。
ode23tb：是TR-BDF2的一种实现， TR-BDF2 是具有两个阶段的隐式龙格－库塔公式。
discrtet：当Simulink检查到模型没有连续状态utput：这个选项可以理解成精细输出，其意义是在仿真输出太稀松时，simulink会产生额外的精细输出，这一点就像插值处理一样。用户可以在refine factor设置仿真时间步间插入的输出点数。
产生更光滑的输出曲线，改变精细因子比减小仿真步长更有效。
精细输出只能在变步长模式中才能使用，并且在ode45效果最好。
选择Simulink菜单下的start选项来启动仿真，如果模型中有些参数没有定义，则会出现错误信息提示框。如果一切设置无误，则开始仿真运行，结束时系统会发出一鸣叫声。
除了直接在SIMULINK环境下启动仿真外，还可以在MATLAB命令窗口中通过函数进行，格式如下：
[t,x,y]=sim(‘模型文件名’,[to tf],simset(‘参数1’,参数值1,‘参数2’,参数值2, …))
除了上述3个主要的页外，仿真参数设置窗口还包括real-time workshop 页，主要用于与C语言编辑器的交换，通过它可以直接从SIMULINK 模型生成代码并且自动建立可以在不同环境下运行的程序，这些环境包括实时系统和单机仿真。
二、启动仿真
设置仿真参数和选择解法器之后，就可以启动仿真而运行。
Save to workspace：用来设置存往MATLAB工作空间的变量类型和变量名，选中变量类型前的复选框使相应的变量有效。一般存往工作空间的变量包括输出时间向量（Time）、状态向量（States）和输出变量（Output）。 Final state用来定义将系统稳态值存往工作空间所使用的变量名。
