换热机组电脑控制系统使用说明书

1.Saphir 控制器操作面板功能介绍1.1操作面板按键功能：回到主菜单：回到上一页或上级菜单:时间程序：报警列表:向上移动光标：向下移动光标：向右移动光标；增加数值:向左移动光标；减小数值:确定1.2主菜单功能介绍主菜单中一共有四个子菜单主菜单日期和时间主画面系统参数密码功能1.2。

1 日期和时间显示系统的日期和时间1.2。

2主画面程序中可以操作与查看的部分1。

2.3系统参数系统参数如背光亮度,语言选择等1.2.4 密码功能输入密码,优先级从1111到8888，输入8888时用户可以修改程序中所有可以修改的参数，否则只能显示。

例Ⅰ：输入密码按移动光标到“密码”（page1），按进入page2。

Page1 Page2按, 输入密码“8888", 进入主菜单，现在可以修改所有参数。

Page3 Page4例Ⅱ：查看参数“室外温度"在主菜单中按移动光标“程序”, 按转入page5, 然后按转入page6Page5 Page6按移动光标至“模拟量”，按转入page7，然后按移动光标至“室外温度”，现在可以查看该参数的数值.Page7例Ⅲ：修改参数“二次供温设定值”在page6 中的菜单中，按移动光标至“参数设定”, 按转入page8，然后按键移动光标至“二次供温设定值” (page9)Page8 Page9按键（page10), 然后按键移动光标至“自动”处，然后按键并修改“自动”为“手动”（page11）.Page10 Page11按移动光标至该参数当前值“39。

9.0”，然后按修改为“70.0"(page13）, 然后按，切换至page14.参数修改完毕.Page12 Page13例Ⅳ：修改参数“温度曲线”在page6 中的菜单中，按移动光标至“参数设定"，按转入page14,然后按键移动光标至“温度曲线" （page15）Page14 Page15按键（page16), 然后按键移动光标至“Y1”处，然后按键,”Y1”处不出现黑底,如（page17)。

1. Saphir 控制器操作面板功能介绍
换热站自控系统操作手册
1.1 操作面板按键功能 ：回到主菜单 ：回到上一页或上级菜单 ：时间程序 ：报警列表 ：向上移动光标 ：向下移动光标 ：向右移动光标；增加数值 ：向左移动光标；减小数值 ：确定
1 of 15
换热站自控系统操作手册
1.2 主菜单功能介绍 主菜单中一共有四个子菜单
15 of 15
2. 将变频器与相关参数回复为自动
Ø 传感器故障
1. 维修或更换传感器
Ø 调节阀故障
2. 维修或更换调节阀
Ø 控制器故障
1. 维修或更换控制器
Ø 二次回压低低限报警 Ø 二次供压高高限报警
2. 确认并消除报警后重新起动
请参照变频器手册排除相关故障
13 of 15
换热站自控系统操作手册
5. 工位号列表
Ø 传感器供电故障
3. 检查电源
Ø 传感器未连接
1. 正确连接传感器
Ø 水箱缺水 Ø 传感器故障
1. 补水 2. 维修或更换传感器
Ø 传感器供电故障
3. 检查电源
Ø 管线漏水
1. 检查管线系统
Ø 补水泵故障
2. 维修或更换补水泵
Ø 补水泵变频器故障或处于手动状态 1. 检查变频器极其连线
Ø 冷水膨胀
修改为“10.5”(page22).
Page21
Page22
10 of 15
换热站自控系统操作手册
3.2 系统起动/停止 自控系统能通过控制面板起停。 3.2.1 通过“系统重起”起动/停止 如果出现重大报警如“二次供水压力高高限报警”或“二次回水压力低低限报 警”，安全保护功能将停止系统运行。操作员在确认并消除报警后可将该参数设置 为手动运行以重新起动系统。 注： 运行正常后须将该参数回复为“自动”状态 3.2.2 通过“系统起停”起动/停止 “系统起停”是自控系统的起停开关，操作员可以通过该参数来控制系统运行。

设定值：二次供温设定值
输出：调节阀
当热源的供应不能满足需求时，为保持整个管网的供热量平衡，操作员可以在监控中心将调节阀的控制方式由温度控制转换为流量控制。
过程值：一次供水流量
设定值：一次流量设定值
输出：调节阀
2.1.2二次压差控制（循环泵控制）
二次压差控制是通过控制循环泵转速来实现为最不利端用户提供足够的压力的目的。某些换热站有两个或者三个循环泵，当一个循环泵所提供的压力不够时，其它循环泵将会顺序启动。
Page26Page27
按 修改“自动”为“手动”(page28),然后按 移动光标至“停止”,按 修改“停止”为“运行”(page29).
Page28Page29
2.
换热站控制策略
2.1控制回路
所有的控制回路均为PID控制回路，操作员通过控制面板输入设定值，“Proportional factor”（比例增益）,“Integraltime”（积分时间）然后“Differential factor”（微分增益）均可由操作员按实际情况修改。
1.2.2主画面
程序中可以操作与查看的部分
1.2.3系统参数
系统参数如背光亮度，语言选择等
1.2.4密码功能
பைடு நூலகம்输入密码，优先级从1111到8888，输入8888时用户可以修改程序中所有可以修改的参数，否则只能显示。
例Ⅰ:输入密码
按 移动光标到“密码”(page1),按 进入page2.
Page1Page2
以此类推，温度曲线共可设置8个室外温度对应的二次供水温度形成的温度曲线。
例Ⅴ:修改参数“曲线平移”
在page6中的菜单中,按 移动光标至“参数设定”,按 转入page20，然后按 键移动光标至“曲线平移” (page21)

TP2000-TX换热机组电脑控制器说明书一、系统概述TP2000-TX微电脑控制器是专为自动换热机组而设计的变频及温度控制自动化仪表，有多种变频控制模式和温度控制可供用户选择。

可同时控制一路温度调节阀及一路补水变频或一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、液晶背光汉字显示、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.变频泵控制方案：a >根据二次网供水压力进行控制；b >根据二次网回水压力进行控制；c >根据二次网供、回水压差进行控制；d >可手动控制变频泵的转速；e >可定时自动换泵，两台泵自动轮换工作；f >具有超压泄水自动控制功能；g >用作补水时，当一台补水泵不够用，可自动启动另一台补水泵投入工作；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 二次网供回水温差控制e> 手动控制3. 可同时接入机组运行的4路温度及4路压力信号；4. 压力传感器可接低成本远传压力表作为压力信号输入，也可接4-20mA或0-5V压力变送器，其它输入信号可按用户要求定做。

温度传感器可接Pt1000或Ni1000电阻温度传感器。

5. 具有两路模拟量输出；一路控制温度调节阀，另一路控制补水变频或循环变频；6. 可配RS485通讯接口，与电脑联网进行远程数据采集和集中监控；也可外接液晶触摸屏，通过触摸屏控制系统的运行；三、安装和配线说明1.控制柜开口尺寸:152mm×76mm2.安装方式: 面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC220V±10%;6.仪表功耗:<5W;7.外部接线端子定义图：四、控制器接线端子定义说明1-----AC220V零线2----AC220V火线3----1#泵变频运行触点 4 --2#泵变频运行触点5----2#泵工频运行触点6---泄压电磁阀触点7-----变频器正转运行8---信号输出公共端19----信号输出公共端2 10---变频器频率输出控制11---调节阀阀门开度控制12---二次网回水温度13---二次网出水温度14---温度传感器公共端15---一次网回水温度(或户外温度) 16----一次网入口温度五、操作面板指示及参数设定说明1.面板:"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在正常工作状态时，"M"键和""键为显示方式转换键，用来显示不同的运行参数；在参数设定状态，"M"键和""键为参数翻页键。

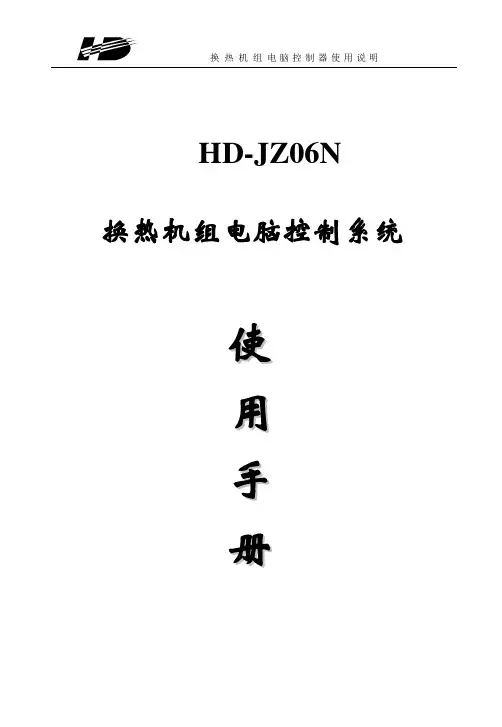

HD-JZ06N换热机组电脑控制系统使用手册一、系统概述HD-JZ06N微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。

可同时控制两路温度调节阀及一路补水变频和一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、触摸屏显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；f >当一台补水泵不够用，可自动启动另一台补水泵投入工作；g>两台补水泵互为备用，一台出现故障时，另一台自动投入运行；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动控制3.循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 一用一备工作方式，工作泵故障备用泵自投；f> 两用一备工作方式，工作泵故障备用泵自投；g> 二次网出口压力超压保护运行模式；4. 可同时接入机组运行的5路温度及4路压力信号；5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000或Ni1000电阻温度传感器。

6. 具有四路模拟量输出；两路控制温度调节阀，一路控制补水变频，另一路控制循环泵变频；7. 可接入三路模拟量流量信号，一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；7. 通过触摸屏可配接远程程数据采集和集中监控接口，可通过GPRS或ADSL进行联网控制；三、安装和配线说明1.控制柜开口尺寸:186mm×136mm(HITECH触摸屏)；193mm×139mm(EVIEW触摸屏)2.安装方式: 主机导轨式安装，操作面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC12V±10%;6.系统功耗:<=20W;7.外部接线端子定义图：四、控制器接线端子定义说明ACIN -----交流电源输入端AC 12V/ 20WNC1,NC2 -----空端CMO1 -----循环泵继电器输出公共点XHB1 -----1#循环泵继电器输出触点XHB2 -----2#循环泵继电器输出触点XHB3 -----3#循环泵继电器输出触点CMO2 -----补水泵继电器输出公共点BSB1 ----- 1#补水泵继电器输出触点BSB2 ----- 2#补水泵继电器输出触点XYF ------ 泄压电磁阀继电器输出触点NC3,NC4,NC5,NC6 -----空端ACM0 -----流量模拟输入公共点LL1-----一次网流量输入点(DC0-10V或4-20mA)LL2-----二次网流量输入点(DC0-10V或4-20mA)LL3-----补水流量输入点(DC0-10V或4-20mA)ADI1-----备用模拟量输入点1 (DC0-10V或4-20mA)ADI2-----备用模拟量输入点2 (DC0-10V或4-20mA)ACM1-----循环泵变频器频率控制电压信号地XHDA-----循环泵变频器频率控制电压信号(DC 0-10V)ACM2-----补水泵变频器频率控制电压信号地BSDA-----补水泵变频器频率控制电压信号(DC 0-10V)ACM3-----1#电动调节阀开度控制电压信号地FDA1 -----1#电动调节阀开度控制电压信号(DC 0-10V)ACM4-----2#电动调节阀开度控制电压信号地FDA2 -----2#电动调节阀开度控制电压信号(DC 0-10V)CMI1----- 输入信号公共点1XHRUN-----循环泵运行信号输入端（无源触点）BSRUN-----补水泵运行信号输入端（无源触点）TJFRUN----电动调节阀运行信号输入端（无源触点）DYBS ----- 动压补水或第二补水压力信号输入端（无源触点）CMI2----- 输入信号公共端2JNIN------ 补水箱缺水报警输入端（无源触点）BSPBJ---- 补水泵变频器故障报警输入端（无源触点）XHBBJ--- 循环泵故障报警输入端（无源触点）BSBBJ----补水泵故障报警输入端（无源触点）CMT1-----温度传感器输入公共端1T1R -----一次网入口温度传感器输入端（PT1000）CMT2----温度传感器输入公共端2T1H -----一次网回水温度传感器输入端（PT1000）CMT3----温度传感器输入公共端3T2C -----二次网出口温度传感器输入端（PT1000）CMT4----温度传感器输入公共端4T2H-----二次网回水温度传感器输入端（PT1000）CMT5----温度传感器输入公共端5THW -----户外温度传感器输入端（PT1000）CMP1-----压力传感器输入公共端1P1R -----一次网入口压力传感器信号输入端(DC0-10V或4-20mA) CMP2-----压力传感器输入公共端2P1H -----一次网回水压力传感器信号输入端(DC0-10V或4-20mA) CMP3-----压力传感器输入公共端3P2C -----二次网出口压力传感器信号输入端(DC0-10V或4-20mA) CMP4-----压力传感器输入公共端4P2H -----二次网回水压力传感器信号输入端(DC0-10V或4-20mA) YW0-----液位变送器信号输入地YW+-----液位变送器信号输入(DC0-10V或4-20mA)五、系统参数说明1．工程师菜单进入密码操作员进入菜单不需要密码，触摸屏的工程师进入密码为00000000或3370959。

换热机组操作说明1.检查柜内电源是否合上，变频器是否已送电。

PLC指示灯是否亮。

触摸屏是否有电。

2.检查柜内元器件是否齐全，无外漏无接的线头。

3.检查触摸屏参数是否设定，压力，温度是否显示正常。

如图4.如参数未设定，在参数设定画面内设定所要求参数如图:5.检查蒸汽和水是否正常。

6.设备自动运行：在柜门上远程-停止-就地旋钮选择就地，自动-停止-手动旋钮，选择自动，在操作画面内先开启供水阀门，再启动循环泵。

如图：选择自动调频，温控自动。

7.设备启动，检查电机运行是否正常，供水阀门和温控阀门是否打开。

设备运行常见故障：1.供水阀门未打开，设备无法正常运行，检查阀门接触器是否吸合或阀门是否坏掉，更换接触器或阀门。

开供水旁路先手动运行。

2.压力或温度显示不正常，检查仪表是否进水或坏掉，及时更换。

3.故障记录中出现二次回水压力低报警，检查管路是否有漏水情况，和检查回水管道上的压力变送器，是否坏掉。

4.故障记录中出现二次供水压力超高报警，检查供水管道阀门是否全打开和供水管道上的压力变送器是否坏掉。

5.出现二次供水温度过高报警，检查温控阀是否有漏气现象。

和检查供水管道上的温度变送器是否出现问题。

6、系统最高端不热，说明补水扬程没有达到，可能是补水泵损坏或是水泵吸入端没有进水，补水泵止回阀坏，水回流到水箱，设定补水参数错误，系统严重漏水，系统管网中有气；8、系统末端不热，循环泵没有达到要求，可能是循环泵扬程不足或是分支管网流量分配不均匀，如果是变频器拖动，可能是设定参数错误，支路管网有堵塞，系统管网中有气；9、系统不热，可能是系统二次阀门没有打开，导致二次水没有循环，系统二次管网中有气，一次热源温度或是压力不足，一次侧温控阀关闭了，温度设定错了。

循环泵变频器参数说明（ABB）指令输入模拟输入加减速时间继电器输出限幅。

换热站自动控制系统使用说明一、概述本换热站自动控制系统，包括受柜、循环泵变频器柜、补水泵变频器柜和控制柜组成，对换热机组进行全面的自动控制。

控制系统使用西门子S7-200系列PLC作为控制器，通过模拟量扩展模块读取现场变送器采集到的现场数据，用于内部控制和送至触摸屏进行显示。

现场操作使用EView触摸屏，简单直观。

本系统触摸屏主要包括一下画面初始画面参数显示参数总览参数设定控制设定巡检画面电流显示报警一览报警设定下面对这些画面作简单说明初始画面为系统上电时屏幕显示的画面，点击手型按钮进入操作各画面。

进入操作画面后不再显示此画面。

参数显示在这个画面显示系统的基本参数，包括高温侧和低温侧压力、温度、流量。

还包括电机温度数据。

参数总览将参数显示在换热系统的示意图上，包括高温侧和低温侧压力、温度、流量及流量累积。

参数设定设定控制参数，包括一次网供水流量设定，二次网捕水压力设定、泻压压力设定。

进入报警设置的密码输入也在这个页面上。

控制设定在这个画面设定控制模式及输入手动时的输出值。

可设定补水泵、泻压阀和电动阀的状态，手动开启补水泵和泻压阀，设定补水泵和电动阀在手动时的输出值。

巡检画面用于上传巡检信息。

电流显示显示循环泵的三相电流大小，并显示一次网和二次网的热量及热量积算。

报警一览显示当前的报警信息报警设定设定报警限。

本画面只有在输入安全密码后才可以进入。

二、操作使用说明1、基本操作说明控制系统使用触摸屏作为人机界面。

触摸屏通过通讯电缆与PLC进行通讯交换数据。

可以通过点击触摸屏上的开关来切换开关的状态。

如果要输入数据，可以用手指点击要输入的数据，将会弹出一个数字小键盘，可以用手指点击相应的数字输入你想要的数值，然后点击小键盘上的ENT确认，便可以输入数据了，如下图所示画面切换可以通过点击画面底部的两个箭头实现。

2、自动补水设定使用自动补水需要按以下规程操作A、将变频补水柜面板上的转换开关调整至1#自动或2#自动状态。

换热机组操作说明一．等级密码1.进去系统画面后，选择进入系统，此时为默认操作员用户，只能观察系统数据，无法对机组进行水泵，温控阀启动与调节；用户选为工程师，密码输入5841确认，可进去系统操作界面，对机组进行设定与操作。

二.循环泵控制1. 手动（工频）控制：将电控柜上的循环泵转换开关，打到循环泵手动位置，按循环泵启动按钮（绿色），启动循环泵，按循环泵停止按钮（红色），停止循环泵。

2. 自动（变频）控制：将电控柜上的循环泵转换开关，打到循环泵自动位置，在触摸屏压力控制选项中，循环泵工作模式可以选择为：循环泵强制（定频运行）：循环泵可以按照设定的0-50HZ之间任意频率值运行，1#、2#、3#循环泵可任意选择1台启动。

自动（定压运行）：循环泵可以按照输入设定的二次网供水压力值，自动调节运行。

1#、2#、3#循环泵可任意选择1台启动。

注：循环泵为两用一备运行方式，启动1#循环泵变频运行，2#循环泵工频运行，3#循环泵为备用泵。

三.补水泵控制1. 手动（工频）控制：将电控柜上的补水泵转换开关，打到补水泵手动位置，按补水泵启动按钮（绿色），启动补水泵，按补水泵停止按钮（红色），停止循环泵。

2. 自动（变频）控制：将电控柜上的补水泵转换开关，打到补水泵自动位置，在触摸屏压力控制选项中，补水泵工作模式可以选择为：补水泵强制（定频运行）：补水泵可以按照设定的0-50HZ之间任意频率值运行（此值应不低于30HZ）。

1#、2#补水泵可任意选择1台启动。

补水泵恒压控制（定压运行）：补水泵可以按照输入补水PID设定的二次网回水压力值，自动调节运行，实现低于设定二次网回水压力值自动启动，高于设定二次网回水压力值自动停止。

补水泵段控制（节点运行）：补水泵可以按照输入启动与停止压力范围内运行。

四.温控阀控制1. 强制控制：在触摸屏温度控制选项中，将强制阀位点红，实现温控阀按照设定的0%-100%之间的任意阀位运行。

2. 恒温控制：在触摸屏温度控制选项中，将温控阀工作模式选为恒温模式，温控阀实现按照设定的温度自动调节运行；将温控阀工作模式选为温度曲线，温控阀实现根据室外温度曲线自动调节运行。

KT系列智能换热机组控制器（适用于KT356A型号）使用手册 卓越产品·及时服务KECHENG（上海恪成）是行业领先的供水控制器提供商。

致力于通过供水控制系统的优化使您的供水设备更稳定，同时成本更低。

企业发展历程：2008年起开始致力于触摸屏水泵控制器研发及代工OEM生产；2011年投资500万注册公司并建立专业的研发团队及生产流水线；2014年企业通过ISO9001:2008国际质量体系认证；2014年注册“KECHENG”商标；2015年新版本控制器通过欧盟CE认证并远销欧盟国家。

“卓越产品·及时服务”是我们永远追求的目标。

上海浦东嘉里城复旦附中青浦校区ISO9001认证CE认证专利证书智能水泵控制器产品主要由4大系列组成：1、KP 系列变频恒压供水控制器主要用于水泵恒压供水设备或无负压供水设备。

适用范围：居民生活用水、公共场所用水、商用大厦、灌溉、工厂等供水系统；锅炉、中央空调补水等。

2、KX 系列水泵巡检控制器主要用于水泵或消防巡检控制系统。

适用范围：水泵巡检系统、消防泵巡检系统等。

3、KL系列给排水控制器主要用于根据水箱或水池液位进行补水或排水。

适用范围：水箱补水、潜水排污、深井给水、污水提升装置等4、KT 系列换热温度控制器主要用于换热机组控制和变频温度循环控制。

适用范围：换热机组控制系统、中央空调循环水温差控制、地暖温度控制、太阳能循环水温度控制等。

目录一、公司介绍 (2)二、产品系列简介 (3)三、系统概述 (6)四、系统工作原理 (7)五、供水参数基本设定 (8)六、控制器的外形与安装 (9)七、控制器技术参数 (10)八、主界面与操作说明 (12)九、参数设置界面与操作说明 (16)十、系统设置界面与操作说明 (27)十一、应用案例 (29)十二、常见故障处理 (29)十三、注意事项 (30)十四、品质保证 (31)感谢选用恪成牌KT系列智能换热机组控制器。

换热设备使用说明书使用说明书一、产品简介本产品是一款高效、安全、易操作的换热设备，用于加热或冷却工业流体。

以下是对该设备的详细使用说明。

二、安全须知1. 本设备需由专业技术人员操作，务必确保操作人员具备相关知识和经验。

2. 操作人员须严格按照使用手册进行操作和维护，避免发生误操作造成人员伤害或设备故障。

3. 在设备运行期间，禁止擅自拆卸、更换零部件，以免损坏设备或导致安全事故。

4. 设备长期停用时，应切断电源并进行相应的保养措施，以确保设备的安全性能。

三、操作步骤1. 启动设备前，应先检查设备的外部和内部是否有异物或杂质，确保设备正常。

2. 根据加热或冷却需求，调整设备温度控制器的设定值，并确保设备正常工作电压范围内。

3. 连接输入和输出管道，确保管道连接紧密、无漏水现象，并确保流体流动方向正确。

4. 开启设备电源，按下启动按钮，设备开始工作。

5. 设备运行期间，应定期检查温度控制器的工作状态，并及时调整设定温度值以满足工艺要求。

6. 设备停止运行时，先切断电源，再关闭设备的输入和输出阀门，确保设备安全停机。

四、维护保养1. 每天使用结束后，应清洁设备的外部表面，并检查设备的各个部件是否完好。

2. 定期清洗过滤器、检查管道连接是否松动，并进行必要的紧固和更换。

3. 清洗设备或更换流体时，应等待设备完全停机，并排空管道中的液体，避免操作人员受伤。

4. 定期检查设备的电气线路和控制系统是否正常，及时修复或更换损坏的部件。

五、故障排除本设备异常运行时，可通过以下方法进行故障排除：1. 当设备无法启动时，首先检查电源是否正常连接，然后检查是否有断路或短路现象。

2. 当设备温度无法达到设定值时，先检查温度控制器的设定值是否正确，然后检查加热系统是否正常工作。

3. 当设备发生漏水时，先检查管道连接部位是否松动或密封圈是否磨损，然后及时更换密封圈并重新紧固。

如果以上排除方法无法解决问题，请立即联系售后服务中心或设备供应商寻求帮助。

HD-JZ11换热机组控制器使用手册一、系统概述HD-JZ11微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。

可同时控制一路温度调节阀及一路补水变频和一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定，自带液晶显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动开度任意设定3.循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 根据二次网供、回水温度控制循环泵变频；f> 根据二次网温差控制循环泵变频；g> 可手动设定循环泵运行频率；4. 可同时接入机组运行的5路温度及4路压力信号；5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000或Ni1000电阻温度传感器。

6. 具有叁路模拟量输出；一路控制温度调节阀，一路控制补水变频，另一路控制循环泵变频；7. 可接入一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；9. 具有RS485通讯接口，标准MODBUS通讯协议；可与各种工业组态软件组态联网，可外接彩色触摸屏实现两地控制；三、安装和配线说明1.控制柜开口尺寸:151mm×75mm2.安装方式: 面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～45℃相对湿度:20～70RH;5.使用电压:AC220V±10%;6.系统功耗:<10W;7.控制器外形及外部接线端子定义图：四、控制器接线端子定义说明1—TX+ RS485通讯接口+2—TX- RS485 通讯接口-3—GND RS485通讯接口与模拟量输入公共地4—THW 户外温度输入端(PT1000 OR NI1000) 5—T2C 二出温度输入端(PT1000 OR NI1000) 6—T2H 二回温度输入端(PT1000 OR NI1000) 7—P2C 二出压力输入端(4-20mA)8—P2H 二回压力输入端(4-20mA)9—YW 液位变送器输入端(4-20mA) 10—XHB 循环变频输出控制(0-10V)11—BSB 补水变频输出控制(0-10V)12—TJF 电动调节阀开度控制(0-10V) 13—ACIN AC220V电源（火线L）14—ACIN AC220V电源（零线N）15—XH1 1#循环泵继电器输出点（火线L）16—XH2 2#循环泵继电器输出点（火线L）17—BS1 1#补水泵继电器输出点（火线L）18—BS2 2#补水泵继电器输出点（火线L）19—XYF 泄水电磁阀继电器输出点（火线L）20—XHR 循环泵运行开关输入点(无源输入点)21—BSR 补水泵运行开关输入点(无源输入点)22—TJR 电动调节阀运行开关输入点(无源输入点)23—QS 水箱缺水保护开关输入（无源输入点）24—PG 运行输入和模拟输出公共地注：控制器可扩展：一入温度、一回温度、一入压力、一回压力。

换热站自动控制系统使用说明换热站自动控制系统使用说明一、概述本换热站自动控制系统，包括受柜、循环泵变频器柜、补水泵变频器柜和控制柜组成，对换热机组进行全面的自动控制。

控制系统使用西门子S7-200系列PLC作为控制器，通过模拟量扩展模块读取现场变送器采集到的现场数据，用于内部控制和送至触摸屏进行显示。

现场操作使用EView触摸屏，简单直观。

本系统触摸屏主要包括一下画面初始画面参数显示参数总览参数设定控制设定巡检画面电流显示报警一览报警设定下面对这些画面作简单说明初始画面为系统上电时屏幕显示的画面，点击手型按钮进入操作各画面。

进入操作画面后不再显示此画面。

参数显示在这个画面显示系统的基本参数，包括高温侧和低温侧压力、温度、流量。

还包括电机温度数据。

参数总览将参数显示在换热系统的示意图上，包括高温侧和低温侧压力、温度、流量及流量累积。

参数设定设定控制参数，包括一次网供水流量设定，二次网捕水压力设定、泻压压力设定。

进入报警设置的密码输入也在这个页面上。

控制设定在这个画面设定控制模式及输入手动时的输出值。

可设定补水泵、泻压阀和电动阀的状态，手动开启补水泵和泻压阀，设定补水泵和电动阀在手动时的输出值。

巡检画面用于上传巡检信息。

电流显示显示循环泵的三相电流大小，并显示一次网和二次网的热量及热量积算。

报警一览显示当前的报警信息报警设定设定报警限。

本画面只有在输入安全密码后才可以进入。

二、操作使用说明1、基本操作说明控制系统使用触摸屏作为人机界面。

触摸屏通过通讯电缆与PLC进行通讯交换数据。

可以通过点击触摸屏上的开关来切换开关的状态。

如果要输入数据，可以用手指点击要输入的数据，将会弹出一个数字小键盘，可以用手指点击相应的数字输入你想要的数值，然后点击小键盘上的ENT确认，便可以输入数据了，如下图所示画面切换可以通过点击画面底部的两个箭头实现。

2、自动补水设定使用自动补水需要按以下规程操作A、将变频补水柜面板上的转换开关调整至1#自动或2#自动状态。

对设备有任何疑问或订购备品备件请告诉我们您的换热机组的出厂编号。
2、安全说明
换热机组是经常来运用处理高温或低温流体的，并在一定的压力下运行的一种换热设备。因此，操作换热机组在运行时
安全性必须是第一位的！
为了确保安全请按照以下的指令进行操作：
完全按照选用该设备时计划使用的环境运行该设备。
换热机组可以直接固定安装在混凝土地板或砼基础上。
11、电控柜应注意防潮，并符合安全间距和防爆要求。连接电源时应注意电机转向和标示是否一致。
12、部管道连接好后，应对系统按照安装验收规范整体试压，合格后方可调试。
五、机组的准备、调试、运行、停车和维护
1、准备
(1)首先检查机组的零部件是否完整无缺，阀门、电源是否处于关闭状态。
(2)用手拨转水泵电机风叶，叶轮应无卡磨现象，转动灵活。
8
二次侧介质
水
9
二次侧进口温度
℃
70
10
二次侧出口温度
℃
110
11
二次侧流量
m3/h
231.72
12
进口母管管径
DN
250
13
进口母管介质流速
m/s
3.64
14
最大工作压力
bar
4.3
15
换热器台数
台
2
16
单台换热量
kw
10425
17
换热器二次侧管径
DN
150/150
18
换热器型号
M15B-0.62M-142-E-I
ΔX2：设定室外温度传感器的测量偏差，X2L：设定室外温度传感器测量下限，
X2H：设定室外温度传感器测量上限，#20：设定控制器曲线号。

智能换热机组操作使用说明书目录第一章工作原理第二章安装第三章操作与使用第四章停机管理第五章常见故障处理尊敬的用户：祝贺您拥有品质卓越的智能型换热机组控制系统，为使机组发挥最佳效能，更好的为您服务，请认真阅读、掌握本手册。

让我们精诚合作共创美好未来前言▲控制装置配置：⑴采用可编程序控制器作核心部件。

⑵采用和信公司触摸屏作为人机界面。

⑶采用德国SIEMENS公司的电动液压执行器及阀体。

▲控制功能：1、显示参数(1)蒸汽水压力、温度；(2) 二次供回水温度；(3) 二次供回水压力(5)调节阀状态、水泵状态等；2、控制方式：补水泵、循环泵、调节阀自动/手动选择。

▲控制目的：实现换热机组供水温度的自动控制，补水泵、循环泵自动控制。

▲系统特点：1 控制系统的启动方式采用自动和手动两种。

2 具有完善的电机保护功能：电机欠电压、再生过压、过流、过载、短路、过热保护等。

3 系统具有完善的报警功能，及时了解设备的运行情况，对告警信息作出相应的判断及操作！第一章工作原理工作原理智能型换热机组是我厂综合了国内外各方面技术而成的新一代产品。

它采用模糊控制理论结合PLC控制器，通过温度传感器、压力变送器等，构成闭环调节系统。

按恒温、节能的优化运行原则，随着水温的变化，控制系统不断进行温度采样，逻辑运算和人工神经元控制算法调节运算，从而实现自动控温之目的。

第二章安装安装包括以下方面：1．机组本体的安装2．电系统的安装3．水系统的安装安装时除按照施工图施工外，还必须满足以下要求：Ⅰ．机组本体的安装1．该机组安装在地下室或地面时，机组安装地面应高出地面100～150mm，且必须设地沟以方便排污。

地基应平整、坚实。

2．机组安装时必须留有地下电缆沟或有架空电缆槽，电缆沟要求水泥全粉，内有支架，散热良好，防潮、防水。

3．机组房应通风良好，环境干燥，不受雨雪淋袭，无腐蚀和易燃气体。

Ⅱ．电系统的安装1.根据机组的额定功率配接足够容量的三相四线制380V电源（一般为电机组额定功率的1.2倍）。

1.Saphir 控制器操作面板功能介绍1.1操作面板按键功能：回到主菜单：回到上一页或上级菜单：时间程序：报警列表：向上移动光标：向下移动光标：向右移动光标；增加数值：向左移动光标；减小数值：确定1.2主菜单功能介绍主菜单中一共有四个子菜单主菜单日期和时间主画面系统参数密码功能1.2.1 日期和时间显示系统的日期和时间1.2.2 主画面程序中可以操作与查看的部分1.2.3 系统参数系统参数如背光亮度，语言选择等1.2.4 密码功能输入密码，优先级从1111到8888，输入8888时用户可以修改程序中所有可以修改的参数，否则只能显示。

例Ⅰ: 输入密码按移动光标到“密码”(page1), 按进入page2.Page1 Page2按, 输入密码“8888”, 进入主菜单，现在可以修改所有参数。

Page3 Page4例Ⅱ: 查看参数“室外温度”在主菜单中按移动光标“程序”, 按转入page5, 然后按转入page6Page5 Page6按移动光标至“模拟量”，按转入page7，然后按移动光标至“室外温度”，现在可以查看该参数的数值。

Page7例Ⅲ: 修改参数“二次供温设定值”在page6 中的菜单中, 按移动光标至“参数设定”, 按转入page8，然后按键移动光标至“二次供温设定值” (page9)Page8 Page9按键(page10), 然后按键移动光标至“自动”处, 然后按键并修改“自动”为“手动”(page11).Page10 Page11按移动光标至该参数当前值“39.9.0”, 然后按修改为“70.0”(page13), 然后按, 切换至page14。

参数修改完毕。

Page12 Page13例Ⅳ: 修改参数“温度曲线”在page6 中的菜单中, 按移动光标至“参数设定”, 按转入page14，然后按键移动光标至“温度曲线” (page15)Page14 Page15按键(page16), 然后按键移动光标至“Y1”处, 然后按键,”Y1”处不出现黑底，如(page17).Page16 Page17按移动光标至该参数当前值“63.00”, 然后按修改为“70.0”(page18), 然后按, 切换至page19。

HD-JZ06N换热机组电脑控制系统使用手册一、系统概述HD-JZ06N微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。

可同时控制两路温度调节阀及一路补水变频和一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、触摸屏显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；f >当一台补水泵不够用，可自动启动另一台补水泵投入工作；g>两台补水泵互为备用，一台出现故障时，另一台自动投入运行；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动控制3.循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 一用一备工作方式，工作泵故障备用泵自投；f> 两用一备工作方式，工作泵故障备用泵自投；g> 二次网出口压力超压保护运行模式；4. 可同时接入机组运行的5路温度及4路压力信号；5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000或Ni1000电阻温度传感器。

6. 具有四路模拟量输出；两路控制温度调节阀，一路控制补水变频，另一路控制循环泵变频；7. 可接入三路模拟量流量信号，一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；7. 通过触摸屏可配接远程程数据采集和集中监控接口，可通过GPRS或ADSL进行联网控制；三、安装和配线说明1.控制柜开口尺寸:186mm×136mm(HITECH触摸屏)；193mm×139mm(EVIEW触摸屏)2.安装方式: 主机导轨式安装，操作面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC12V±10%;6.系统功耗:<=20W;7.外部接线端子定义图：四、控制器接线端子定义说明ACIN -----交流电源输入端AC 12V/ 20WNC1,NC2 -----空端CMO1 -----循环泵继电器输出公共点XHB1 -----1#循环泵继电器输出触点XHB2 -----2#循环泵继电器输出触点XHB3 -----3#循环泵继电器输出触点CMO2 -----补水泵继电器输出公共点BSB1 ----- 1#补水泵继电器输出触点BSB2 ----- 2#补水泵继电器输出触点XYF ------ 泄压电磁阀继电器输出触点NC3,NC4,NC5,NC6 -----空端ACM0 -----流量模拟输入公共点LL1-----一次网流量输入点(DC0-10V或4-20mA)LL2-----二次网流量输入点(DC0-10V或4-20mA)LL3-----补水流量输入点(DC0-10V或4-20mA)ADI1-----备用模拟量输入点1 (DC0-10V或4-20mA)ADI2-----备用模拟量输入点2 (DC0-10V或4-20mA)ACM1-----循环泵变频器频率控制电压信号地XHDA-----循环泵变频器频率控制电压信号(DC 0-10V)ACM2-----补水泵变频器频率控制电压信号地BSDA-----补水泵变频器频率控制电压信号(DC 0-10V)ACM3-----1#电动调节阀开度控制电压信号地FDA1 -----1#电动调节阀开度控制电压信号(DC 0-10V)ACM4-----2#电动调节阀开度控制电压信号地FDA2 -----2#电动调节阀开度控制电压信号(DC 0-10V)CMI1----- 输入信号公共点1XHRUN-----循环泵运行信号输入端（无源触点）BSRUN-----补水泵运行信号输入端（无源触点）TJFRUN----电动调节阀运行信号输入端（无源触点）DYBS ----- 动压补水或第二补水压力信号输入端（无源触点）CMI2----- 输入信号公共端2JNIN------ 补水箱缺水报警输入端（无源触点）BSPBJ---- 补水泵变频器故障报警输入端（无源触点）XHBBJ--- 循环泵故障报警输入端（无源触点）BSBBJ----补水泵故障报警输入端（无源触点）CMT1-----温度传感器输入公共端1T1R -----一次网入口温度传感器输入端（PT1000）CMT2----温度传感器输入公共端2T1H -----一次网回水温度传感器输入端（PT1000）CMT3----温度传感器输入公共端3T2C -----二次网出口温度传感器输入端（PT1000）CMT4----温度传感器输入公共端4T2H-----二次网回水温度传感器输入端（PT1000）CMT5----温度传感器输入公共端5THW -----户外温度传感器输入端（PT1000）CMP1-----压力传感器输入公共端1P1R -----一次网入口压力传感器信号输入端(DC0-10V或4-20mA) CMP2-----压力传感器输入公共端2P1H -----一次网回水压力传感器信号输入端(DC0-10V或4-20mA) CMP3-----压力传感器输入公共端3P2C -----二次网出口压力传感器信号输入端(DC0-10V或4-20mA) CMP4-----压力传感器输入公共端4P2H -----二次网回水压力传感器信号输入端(DC0-10V或4-20mA) YW0-----液位变送器信号输入地YW+-----液位变送器信号输入(DC0-10V或4-20mA)五、系统参数说明1．工程师菜单进入密码操作员进入菜单不需要密码，触摸屏的工程师进入密码为00000000或3370959。

HD-JZ10换热机组电脑控器使用手册一、系统概述HD-JZ10微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。

可同时控制两路温度调节阀及一路补水变频和一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、触摸屏显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；f >当一台补水泵不够用，可自动启动另一台补水泵投入工作；g>两台补水泵互为备用，一台出现故障时，另一台自动投入运行；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动开度任意设定3.循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 根据二次网供、回水温度控制循环泵变频；f> 根据二次网温差控制循环泵变频；g> 可手动设定循环泵运行频率；4. 可同时接入机组运行的5路温度及4路压力信号；5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000或Ni1000电阻温度传感器。

6. 具有叁路模拟量输出；一路控制温度调节阀，一路控制补水变频，另一路控制循环泵变频；7. 可接入三路模拟量流量信号，一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；7. 双串口标准配备（每口RS232+RS485），可配接远程数据采集和集中监控接口，可通过GPRS或ADSL进行联网控制；三、安装和配线说明1. 配套触摸屏开孔尺寸193mm×139mm(EVIEW触摸屏)2.安装方式: 主机导轨式安装，操作面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC12V±10%;6.系统功耗:<=20W;四、控制器接线端子定义说明1-ACL,2-ACN -----交流电源输入端AC 12V/ 20W3-DCM1 -----U0-U5继电器输出公共点4-U0 -----1#循环泵继电器输出触点5-U1 -----2#循环泵继电器输出触点6-U2 -----3#循环泵继电器输出触点7-U3 ----- 1#补水泵继电器输出触点8-U4 ----- 2#补水泵继电器输出触点9-U5 ------ 泄压电磁阀继电器输出触点10-DCM2 -----U6-U7继电器输出公共点11-U6 ------上水电磁阀继电器输出触点12-U7 ------系统安全报警继电器输出触点13-ACM5 -----LL1-DL模拟输入公共点14-LL1-----一次网流量输入点(4-20mA)15-LL2-----二次网流量输入点(4-20mA)16-LL3-----补水流量输入点(4-20mA)17-P5 -----除污器后压力(4-20mA)18-DL -----电量(电流,功率)输入(4-20mA)19-AOM1-----循环泵变频器频率控制电压信号地20-AO0-----循环泵变频器频率控制电压信号(DC 0-10V)21-AOM2-----补水泵变频器频率控制电压信号地22-AO1-----补水泵变频器频率控制电压信号(DC 0-10V)23-AOM3-----电动调节阀开度控制电压信号地24-AO2 -----电动调节阀开度控制电压信号(DC 0-10V)================================================= 25-DCM1----- 输入信号公共点126-IN0-----循环泵运行信号输入端（无源触点）27-IN1-----补水泵运行信号输入端（无源触点）28-IN2-----电动调节阀运行信号输入端（无源触点）29-IN3 -----循环变频器故障信号输入端（无源触点）30-DCM2----- 输入信号公共端231-IN4 ------补水箱缺水报警输入端（无源触点）32-IN5---- 补水变频器故障报警输入端（无源触点）33-IN6---- 循环泵故障报警输入端（无源触点）34-IN7---- 补水泵故障报警输入端（无源触点）35-ACM1-----温度传感器输入公共端36-T1R -----一次网入口温度传感器输入端37-T1H -----一次网回水温度传感器输入端38-T2C -----二次网出口温度传感器输入端39-T2H -----二次网回水温度传感器输入端40-THW -----户外温度传感器输入端41-ACM2-----压力传感器输入公共端142-P1RV -----一入压力传感器信号输入端(电压)43-P1RI -----一入压力传感器信号输入端（电流）44-P1HV -----一回压力传感器信号输入端(电压)45-P1HI -----一回压力传感器信号输入端(电流)46-ACM3 -----压力传感器输入公共端247-P2CV -----二出压力传感器信号输入端（电压）48-P2CI ----- 二出压力传感器信号输入端（电流）49-P2HV -----二回压力传感器信号输入端（电压）50-P2HI ----- 二回压力传感器信号输入端（电流）51-ACM4 -----液位变送器信号输入地51-YWI ----- 液位变送器信号输入(4-20mA)五、系统参数说明1．工程师菜单进入密码操作员进入菜单不需要密码，触摸屏的操作员进入密码为工程师密码为3378534。
