纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了PVC软化温度和熔融温度较高，一般需要160~210℃才能加工。
另外PVC分子内含有的取代氯基容易导致PVC树脂脱氯化氢反应，从而引起PVC的降解反应，所以PVC对热极不稳定，温度升高会大大促进PVC脱HCL反应，纯PVC在120℃时就开始脱HCL反应，从而导致了PVC降解。
鉴于上述两个方面的缺陷，PVC在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。
在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理¡化学性能、流动性能、成型性能，最终确立理想的配方。
另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。
不同型号的PVC 树脂和各种助剂的配搭组合方式，就是我们常说的PVC配方设计了。
那具体怎样进行{TodayHot}具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。
一、树脂的选择
工业上常用粘度或K值表示平均分子量（或平均聚合度）。
树脂的分子量和制品的物理机械性能有关。
分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。

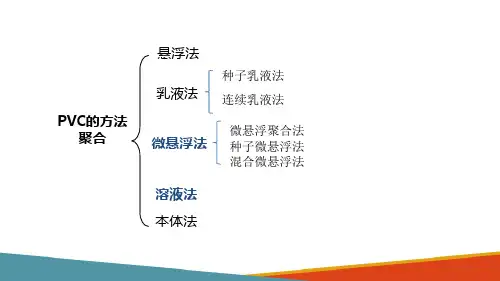

同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。
因此，SG型树脂吸收增塑剂快，塑化速度快。
悬浮法树脂的主要用途见下表。
乳液法树脂宜作PVC糊，生产人造革。
悬浮法PVC树脂型号及主要用途
型号级别主要用途
SG1 一级A 高级电绝缘材料
SG2 一级A 电绝缘材料、薄膜
一级B、二级一般软制品
SG3 一级A 电绝缘材料、农用薄膜、人造革表面膜
一级B、二级全塑凉鞋
SG4 一级A 工业和民用薄膜
一级B、二级软管、人造革、高强度管材
SG5 一级A 透明制品
一级B、二级硬管、硬片、单丝、导管、型材
SG6 一级A 唱片、透明片{HotTag}
一级B、二级硬板、焊条、纤维
SGG7 一级A 瓶子、透明片
一级B、二级硬质注塑管件、过氯乙烯树脂
二、增塑剂体系
增塑剂的加入，可以降低PVC分子链间的作用力，使PVC塑料的玻璃化温度、流动温度与所含微晶的熔点均降低，增塑剂可提高树脂的可塑性，使制品柔软、耐低温性能好。
增塑剂在10份以下时对机械强度的影响不明显，当加5份左右的增塑剂时，机械强度反而最高，是所谓反增塑现象。
一般认为，反增塑现象是加入少量增塑剂后，大分子链活动能力增大，使分子有序化产生微晶的效应。
加少量的增塑剂的硬制品，其冲击强度反而比没有加时小，但加大到一定剂量后，其冲击强度就随用量的增大而增大，满足普适规律了。
此外，增加增塑剂，制品的耐热性和耐腐蚀性均有下降，每增加一份增塑剂，马丁耐热下降2~3。
因此，一般硬制品不加增塑剂或少加增塑剂。
有时为了提高加工流动性才加入几份增塑剂。
而软制品则需要加入大量的增塑剂，增塑剂量越大，制品就越柔软。
增塑剂的种类有邻苯二甲酸酯类、直链酯类、环氧类、磷酸酯类等，就其综合性能看，DOP 是一个较好的品种，可用于各种PVC制品配方中，直链酯类如DOS属耐寒增塑剂，长用于农膜中，它与PVC相容性不好，一般以不超过8份为宜，环氧类增塑剂除耐寒性好以外，还具有耐热、耐光性，尤其与金属皂类稳定剂并用时有协同效应，环氧增塑剂一般用量为3~5份。
电线、电缆制品需具有阻燃性，且应选用电性能相对优良的增塑剂。
PVC本身具有阻燃性，但经增塑后的软制品大多易燃，为使软PVC制品具有阻燃性，应加入阻燃增塑剂如磷酸酯及氯化石蜡，这两类增塑剂的电性能也较其他增塑剂优良，但随增塑剂用量增加，电性能总体呈下降趋势。
对用于无毒用途的PVC制品，应采用无毒增塑剂如环氧大豆油等。
至于增塑剂总量，应根据对制品的柔软程度要求及用途、工艺及使用环境不同{TodayHot}而不同。
一般压延工艺生产PVC薄膜，增塑剂总用量在50份左右。
吹塑薄膜略低些，一般在45~50份。
近年来还出现了稀土类稳定剂和水滑石系稳定剂，稀土类稳定剂主要特点是加工性能优良，而水滑石则是无毒稳定剂。
（二）抗氧剂PVC制品在加工使用过程中，因受热、紫外线的作用发生氧化，其氧化降解与产生游离基有关。
主抗氧剂是链断裂终止剂或称游离基消除剂。
其主要作用是与游离基结合，形成稳定的化合物，使连锁反应终止，PVC用主抗氧剂一般是双酚A。
还有辅助抗氧剂或过氧化氢分解剂，PVC辅助抗氧剂为亚磷酸三苯酯与亚磷酸苯二异辛酯。
主辅抗氧剂并用可发挥协同作用。
（三）紫外线吸收剂在户外使用的PVC制品，因受到它敏感波长范围的紫外线照射，PVC分子成激发态，或其化学键被破坏，引起游离基链式反应，促使PVC降解与老化。
为了提高抗紫外线的能力，常加入紫外线吸收剂。
PVC常用的紫外线吸收剂有三嗪-5、UV-9、UV-326、TBS、BAD、OBS。
三嗪-5效果最好，但因呈黄色使薄膜略带黄色，加入少量酞菁蓝可以改善。
在PVC农膜中常用UV-9，一般用量0.2~0.5份。
属水杨酸类的TBS、BAD与OBS 作用温和，与抗氧剂配合使用，会得到很好的耐老化效果。
对于非透明制品，一般通过添加遮光的金红石型钛白粉来改善耐候性，这时如果再添加紫外线吸收剂，则需要很大用量，不十分合算。
（四）螯合剂在PVC塑料稳定体系中，常加入的亚磷酸酯类不仅是辅助抗氧剂，而且也起螯合剂的作用。
它能与促使PVC脱HCL的有害金属离子生成金属络和物。
常用的亚磷酸酯类有亚磷酸三苯酯、亚磷酸苯二异辛酯与亚磷酸二苯辛酯。
在PVC农膜中，一般用量为0.5~1份，单独用时初期易着色，热稳定性也不好，一般与金属皂类并用。
