表C117

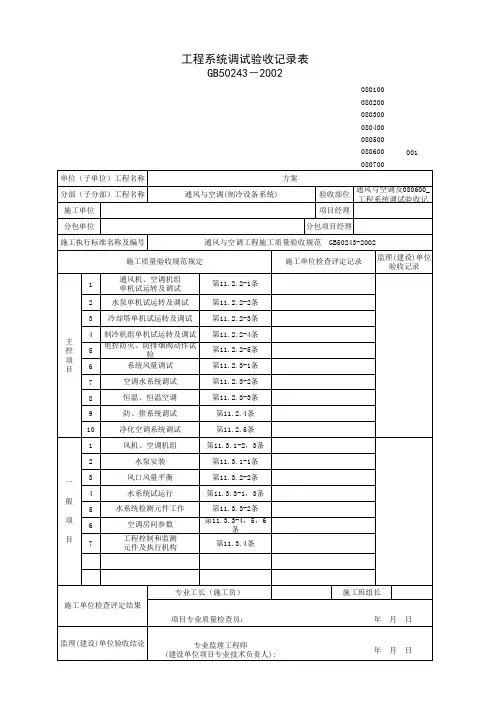

工程系统调试验收记录表
GB50243-2002
编号：08-02-C117-1
通风与空调系统调试验收记录表
一、填写说明：
本表是系统调试工程报验申请表的附表，施工完成，自检合格，由专职质检员填表，签字盖章后报项目监理机构。
二、规范要点：
第11.2.2-1条通风机、空调机组中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定。
在额定转速下连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承不得超过80℃。
第11.2.2-5条电控防火、防排烟风阀(口)的手动、电动操作应灵活、可靠，信号输出正确。
第11.2.3-1条系统总风量调试结果与设计风量的偏差不应大于10%
第11.2.4条防排烟系统联合试运行与调试的结果(风量及正压)，必须符合设计与消防的规定。
第11.3.1条设备单机试运转及调试应符合下列规定:风机、空调机组、风冷热泵等设备运行时，产生的噪声不宜超过产品性能说明书的规定值。
第11.3.2-2条系统经过平衡调整，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%。
第11.2.3-1条系统总风量调试结果与设计风量的偏差不应大于10%
第11.3.4条通风与空调工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备联锁、自动调节、自动保护应能正确动作。
三、监督与检查：
1、现场巡视要点：
（1）设备单机试运转及调试是否合格。
（2）系统是否在无生产负荷下联合试运转及调试。
（3）通风的连续试运转不应少于2h。
（4）系统在联动试运转中，设备及主要部件的联动是否符合设计要求，动作是否协调、正确，有无异常现象。
（5）系统经过平衡调整，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%。
2、对系统调试实施旁站监理，填写旁站监理记录。
四、质量验收：
1、检查数量：
a、主控项目：全数检查。
b、一般项目：按数量抽查20%，不得少于1 台。
2、检查方法：
a、设计文件。
b、量测、观察检查。
3、质量合格标准：
a、质量控制资料齐全，签字手续完善。
b、主控项目必须合格，一般项目满足规范规定。
