机械联锁操作机构

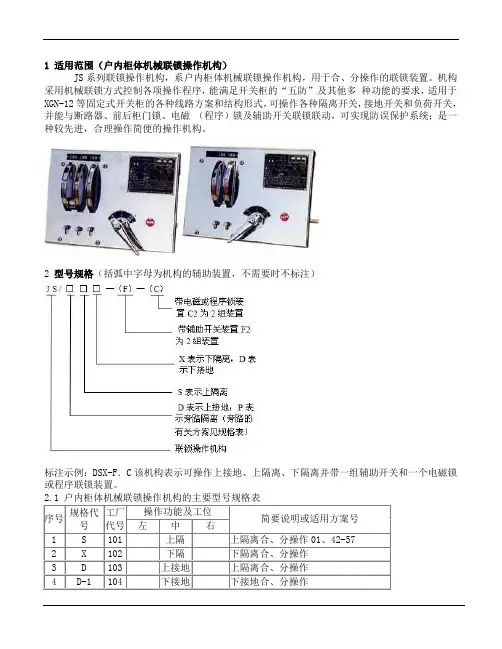

1 适用范围（户内柜体机械联锁操作机构）JS系列联锁操作机构，系户内柜体机械联锁操作机构，用于合、分操作的联锁装置。

机构采用机械联锁方式控制各项操作程序，能满足开关柜的“五防”及其他多种功能的要求，适用于XGN-12等固定式开关柜的各种线路方案和结构形式，可操作各种隔离开关，接地开关和负荷开关，并能与断路器、前后柜门锁、电磁（程序）锁及辅助开关联锁联动，可实现防误保护系统；是一种较先进，合理操作简便的操作机构。

2 型号规格（括弧中字母为机构的辅助装置，不需要时不标注）标注示例：DSX-F．C该机构表示可操作上接地、上隔离、下隔离并带一组辅助开关和一个电磁锁或程序联锁装置。

5 SX 201 上隔下隔先合上隔后合下隔，先分下隔后分上隔6 XS 202 下隔上隔与序5程序相反09-12、17-20、25-30、34-367 DS 203 上接地上隔闭锁合分61-678 SD 204 下接地上隔闭锁合分02-04、13-169 DX 205 上接地下隔闭锁合分10 XD 206 下接地下隔闭锁合分11 SS 207 上隔上隔按先后程序同时合同时分12 SS-1 208 上隔上隔可同时分、不可同时合13 SS-2 209 上隔上隔可同时合、不可同时分14 PS 210 旁路上隔同序号1115 PS-1 211 旁路上隔同序号1216 PS-2 212 旁路上隔同序号1317 PS-3 213 旁路上隔P在运行时可合分、S分P合可检修18 PS-4 214 旁路上隔S分时P无论处于合分均不能操作；S 合时P可操作P无论处于合分，S均可操作19 DSX 301 上接地上隔下隔按闭锁、程序合分05-08、21-25、31-33、37-3920 DSD 302 上接地上隔下接地双闭锁合分21 SXD 303 下接地上隔下隔闭锁合分22 DXD 304 上接地下隔下接地双闭锁合分23 DXS 305 上接地下隔上隔接地分时先合下隔离后合上隔离（下进线）24 PSX 306 旁路上隔下隔旁路与主回路可同时分不可同时合25 PSX-1 307 旁路上隔下隔旁路与主回路可同时合不可同时分26 PSX-2 308 旁路上隔下隔旁路与主回路可同时合同时分27 PSX-3 309 旁路上隔下隔主回路分时旁路可合分，SX分P合可检修28 PSX-4 310 旁路上隔下隔与序号18相同29 SSX 311 上隔上隔下隔50/29，52/29，29/53，46/302.2 户内柜体机械联锁操作机构的主要功能a．每台机构可操作1—3台隔离开关或接地开关b．按程序操作上下隔离开关c．按闭锁程序操作上下隔离开关和接地开关d．按程序操作旁路隔离开关e．与断路器的操动机构联锁f．与柜门联锁和紧急解锁g．与辅助开关联动h．可安装电磁锁或程序锁的附加装置i．防误操作功能2.3当进出线需分段检修时，机构有解程功能（特殊加工）3 结构与操作程序户内柜体机械联锁操作机构，由底座、操作盘、面板、切换手柄、牵引杆及程序联锁板等主要零部件组成，操作盘的合分动作分别于隔离开关、接地开关及断路器的操动机构实现机械联锁，每项操作均由机械联锁控制，具备安全可靠，操作灵活和防误操作等功能。

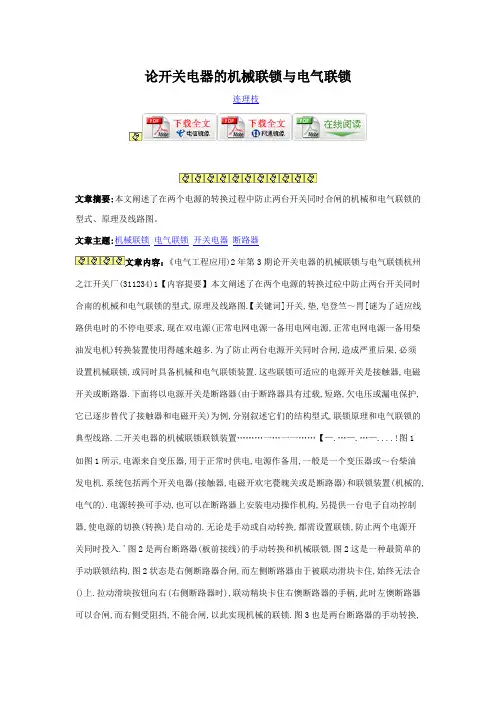

论开关电器的机械联锁与电气联锁连理枝文章摘要:本文阐述了在两个电源的转换过程中防止两台开关同时合闸的机械和电气联锁的型式、原理及线路图。

文章主题:机械联锁电气联锁开关电器断路器文章内容：《电气工程应用)2年第3期论开关电器的机械联锁与电气联锁杭州之江开关厂(311234)1【内容提要】本文阐述了在两个电源的转换过砬中防止两台开关同时合南的机械和电气联锁的型式,原理及线路图.【关键词]开关,垫,皂登竺～胃[谜为了适应线路供电时的不停电要求,现在双电源(正常电网电源一备用电网电源,正常电网电源一备用柴油发电机)转换装置使用得越来越多.为了防止两台电源开关同时合闸,造成严重后果,必须设置机械联锁,或同时具备机械和电气联锁装置.这些联锁可适应的电源开关是接触器,电磁开关或断路器.下面将以电源开关是断路器(由于断路器具有过载,短路,欠电压或漏电保护,它已逐步替代了接触器和电磁开关)为例,分别叙述它们的结构型式,联锁原理和电气联锁的典型线路.二开关电器的机械联锁联锁装置………一…一一……【—.…—.…—....!图1如图1所示,电源来自变压器,用于正常时供电,电源作备用,一般是一个变压器或～台柴油发电机.系统包括两个开关电器(接触器,电磁开欢宅甍魄关或是断路器)和联锁装置(机械的,电气的).电源转换可手动,也可以在断路器上安装电动操作机构,另提供一台电子自动控制器,使电源的切换(转换)是自动的.无论是手动或自动转换,都需设置联锁,防止两个电源开关同时投入.'图2是两台断路器(板前接线)的手动转换和机械联锁.图2这是一种最简单的手动联锁结构,图2状态是右侧断路器合闸,而左侧断路器由于被联动滑块卡住,始终无法合()上.拉动滑块按钮向右(右侧断路器时),联动精块卡住右懊断路器的手柄,此时左懊断路器可以合闸,而右侧受阻挡,不能合闸,以此实现机械的联锁.图3也是两台断路器的手动转换,其机械联锁原理与图2相同,但它可以安置挂锁,13鞫挂锁的直径视断路器的大小在5～8之间.图3型式还可以是两个电源系统用于三个并列安装的断路器,一个断路器接通时,另外两断路器在断开位置.图3图4是板后接线式的机械联锁装置(其电源转换也是手动式).联锁采用翘翘板结构,翘起的一端,断路器(右侧)可以合闸(),另一端是卡契,阻挡左侧断路器手柄接通电源;向下按,左边翘起,左侧断路器接通,右侧被卡住,阻挡右侧断路器的合闸.联锁机构置.14图5两个断路器的合一分操作由旋转手柄执行.左,右侧断路器的旋转手柄之间有一相连的定位板.定位板卡在两个断路器旋转手柄的长腰孔内.当左侧断路器旋转手柄转到合闸()位置时,右侧断路器的旋转手柄被转至分闸()位置,反之右侧手柄是""位置,左侧断路器手柄必是""位置,实现一台断路器合闸,另一台断路器必定是分闸的目的要求.图6是一种通过断路器安装底板的机械联锁.[杭州之江开关厂的1型双电源自动切换装置,(壳架电源)在250及以上都采用这种底板联锁方式】图61,2为断路器3安装底板4支撑5动杆6支撑7推杆8推杆★安装底板有一高强度塑料制成的动杆,两端各有一个支撑.当右侧断路器合闸时,推杆向下,动杆作顺时针方向转动,左侧的推杆7在支撑6的推动下往上顶,卡在左侧断路器的动,静触头之间,使之无法合闸;反之,左侧断路器台闸,推杆7向下,动杆作逆时针转动.在支撑推动下,推杆8卡在右侧断路器的动,静头之间,使之无法合闸,以此机构实现一台断路器合闸,另一台必定分闸的要求.图7是45系列智能型万能式断路器的纵向机械联锁.它是由两个断路器的附件一联锁件(与断路器的合闸机构和分闸机构相连),通过硬钢丝牵连,确保一个断路器合闸时,另一个断路器分闸.这种纵向联锁可实现三台断路器一起进行,一台合闸,另两台分闸,每台断路器的距离最大为(米).可以三台联锁(固定式,抽屉式均可)图7图8是两台45断路器的横向联锁.它的联锁件与纵向略不相同,而连接的则是软钢丝(自行车煞车钢丝),考虑到这种钢丝长度超过一定值时,它的抗张强度等要变化,故两台断路器的间距应≥2.同时钢丝在安装时,下垂段弯曲半径最小要大于120.图8三断路器的自锁(锁定装置)为了工作的需要,当断路器合闸(通电)时,不允许分闸(断电);或者当断路器分闸(不通电)对,不允许合闸(如为了维修),此对应对断路器在合闸或分闸位置锁定,这就是断路器的自锁.自锁分为两类,一是手柄夹持(),设置手柄夹持于断路器手柄之间,使之保持在""或""位置,目的是告诉其他操作者,断路器不允许""或"".图9是在断路器处于""位置时放置夹持;图夹持.图0白锁的另一类是手柄闭锁()手柄闭锁允许在断路器合闸("")或者分闸("")位置时,用挂锁锁住.当断路器处于合闸位置井锁上时,如果此时线路有过电流流过也能自由脱扣,手柄韧锁可由制造厂与断路器一起提供,但挂锁应由用户自行购置.图11,12,13是不同型式的手柄闭锁结构勉图图2图13对于两个电源分别向两条线路供电,两线路中间装有另一台联络断路器的系统,联络用断路器在正常情况是分闸的(为防止误5一舻～。

变电所五防系统分析与应用摘要:变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。

为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。

这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。

关键词:变电所五防系统分析应用防误闭锁装置有多种方式,主要有:机械联锁、电气闭锁、电磁锁、机械程序锁、微机防误闭锁。

对各类防误闭锁简单介绍如下:(1)机械联锁的原理是利用电气设备的机械联动部件对相应电气设备的操作机构实施闭锁。

具有强制闭锁功能,机械结构简单、不易损坏,操作方便,运行可靠等优点。

然而机械联锁只能在户外刀闸和开关柜内部等的机械动作相关部位之间应用。

对两柜之间或户外刀闸与开关之间无法实现闭锁。

还需辅以其他闭锁装置,才能满足全站的闭锁要求。

(2)电气闭锁方式的原理是利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点组成电气闭锁逻辑控制回路,接入需闭锁的电动操作设备的控制回路中,实现对电气设备的防误闭锁。

特点是对电动操作设备具有强制闭锁功能,不需要机械联锁的锁具,操作简单。

缺点是电气闭锁方式其闭锁功能不够完善,不能满足“五防”功能要求。

因此电气闭锁不是一种完善的防误闭锁方案。

仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和组合开关柜的防误闭锁,若要实现全站的防误闭锁(包括断路器、手动操作的设备和临时接地线),需和其它防误闭锁装置配套使用。

(3)电磁锁是一种采用电磁铁控制锁销开启的电控机械锁具,对电气设备的手动操作机构实施闭锁。

利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点或电磁锁自带的辅助接点组成电气闭锁逻辑控制回路,接入电磁锁的电源回路中,实现对电气设备间的防误闭锁。

特点是对手动操作的电气设备具有强制闭锁功能。

缺点是机械结构复杂,常出现机械卡滞现象;接点过多,电缆使用量大,可靠性差。

1 适用围（户柜体机械联锁操作机构）JS系列联锁操作机构，系户柜体机械联锁操作机构，用于合、分操作的联锁装置。

机构采用机械联锁方式控制各项操作程序，能满足开关柜的“五防”及其他多种功能的要求，适用于XGN-12等固定式开关柜的各种线路方案和结构形式，可操作各种隔离开关，接地开关和负荷开关，并能与断路器、前后柜门锁、电磁（程序）锁及辅助开关联锁联动，可实现防误保护系统；是一种较先进，合理操作简便的操作机构。

2 型号规格（括弧中字母为机构的辅助装置，不需要时不标注）标注示例：DSX-F．C该机构表示可操作上接地、上隔离、下隔离并带一组辅助开关和一个电磁锁或程序联锁装置。

序号规格代号工厂代号操作功能及工位简要说明或适用方案号左中右1 S 101 上隔上隔离合、分操作01、42-572 X 102 下隔下隔离合、分操作3 D 103 上接地上隔离合、分操作4 D-1 104 下接地下接地合、分操作5 SX 201 上隔下隔先合上隔后合下隔，先分下隔后分上隔6 XS 202 下隔上隔与序5程序相反09-12、17-20、25-30、34-367 DS 203 上接地上隔闭锁合分61-678 SD 204 下接地上隔闭锁合分02-04、13-169 DX 205 上接地下隔闭锁合分10 XD 206 下接地下隔闭锁合分11 SS 207 上隔上隔按先后程序同时合同时分12 SS-1 208 上隔上隔可同时分、不可同时合13 SS-2 209 上隔上隔可同时合、不可同时分14 PS 210 旁路上隔同序号1115 PS-1 211 旁路上隔同序号1216 PS-2 212 旁路上隔同序号1317 PS-3 213 旁路上隔P在运行时可合分、S分P合可检修18 PS-4 214 旁路上隔S分时P无论处于合分均不能操作；S 合时P可操作P无论处于合分，S均可操作19 DSX 301 上接地上隔下隔按闭锁、程序合分05-08、21-25、31-33、37-3920 DSD 302 上接地上隔下接地双闭锁合分21 SXD 303 下接地上隔下隔闭锁合分22 DXD 304 上接地下隔下接地双闭锁合分23 DXS 305 上接地下隔上隔接地分时先合下隔离后合上隔离（下进线）24 PSX 306 旁路上隔下隔旁路与主回路可同时分不可同时合25 PSX-1 307 旁路上隔下隔旁路与主回路可同时合不可同时分26 PSX-2 308 旁路上隔下隔旁路与主回路可同时合同时分27 PSX-3 309 旁路上隔下隔主回路分时旁路可合分，SX分P合可检修28 PSX-4 310 旁路上隔下隔与序号18相同29 SSX 311 上隔上隔下隔50/29，52/29，29/53，46/302.2 户柜体机械联锁操作机构的主要功能a．每台机构可操作1—3台隔离开关或接地开关b．按程序操作上下隔离开关c．按闭锁程序操作上下隔离开关和接地开关d．按程序操作旁路隔离开关e．与断路器的操动机构联锁f．与柜门联锁和紧急解锁g．与辅助开关联动h．可安装电磁锁或程序锁的附加装置i．防误操作功能2.3当进出线需分段检修时，机构有解程功能（特殊加工）3 结构与操作程序户柜体机械联锁操作机构，由底座、操作盘、面板、切换手柄、牵引杆及程序联锁板等主要零部件组成，操作盘的合分动作分别于隔离开关、接地开关及断路器的操动机构实现机械联锁，每项操作均由机械联锁控制，具备安全可靠，操作灵活和防误操作等功能。

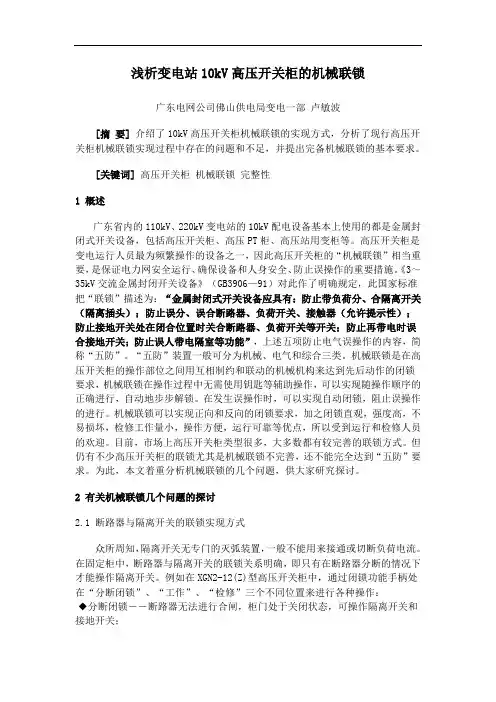

浅析变电站10kV高压开关柜的机械联锁广东电网公司佛山供电局变电一部卢敏波[摘要] 介绍了10kV高压开关柜机械联锁的实现方式，分析了现行高压开关柜机械联锁实现过程中存在的问题和不足，并提出完备机械联锁的基本要求。

[关键词] 高压开关柜机械联锁完整性1 概述广东省内的110kV、220kV变电站的10kV配电设备基本上使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压站用变柜等。

高压开关柜是变电运行人员最为频繁操作的设备之一，因此高压开关柜的“机械联锁”相当重要，是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

《3～35kV交流金属封闭开关设备》（GB3906—91）对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般可分为机械、电气和综合三类。

机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械联锁可以实现正向和反向的闭锁要求，加之闭锁直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，所以受到运行和检修人员的欢迎。

目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善，还不能完全达到“五防”要求。

为此，本文着重分析机械联锁的几个问题，供大家研究探讨。

2 有关机械联锁几个问题的探讨2.1 断路器与隔离开关的联锁实现方式众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。

技术规定4.2.110kV金属铠装中置式高压开关柜4.2.6.1概述对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。

（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。

卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。

生产和验收应符合以下标准：GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC60298（1990）额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备GB/T 311.2-2002 绝缘配合第2部分:高压输变电设备的绝缘配合使用导则GB/T762-2002 标准电流等级GB763-1990 交流高压电器在长期工作时的发热GB1984-2003 高压交流断路器GB1985-2004 高压交流隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件SD318-89 高压开关柜闭锁装置技术条件GB11032-2000 交流无间隙金属氧化物避雷器DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备以上所引用技术标准均应按现行标准执行。

但不仅仅限于这些标准。

4.2.6.2电气参数10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。

电气设备数据表4.2.6.2-1电气设备数据表4.2.6.2-2电气设备数据表4.2.6.2-3电气设备数据表4.2.6.2-4电气设备数据表4.2.6.2-5电气设备数据表4.2.6.2-6电气设备数据表4.2.6.2-7电气设备数据表4.2.6.2-8电气设备数据表4.2.6.2-9电气设备数据表4.2.6.2-10电气设备数据表4.2.6.2-11电气设备数据表4.2.6.2-12电气设备数据表4.2.6.2-134.2.6.3结构（1）对于额定参数和结构相同而需要替代的元器件应能互换。

电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。

自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。

如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。

一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。

点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。

控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。

I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。

从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。

把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。

因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。

互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。

一般对象是对其他回路的控制。

联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。

“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。

原理。

【专业知识】低压断路器的组成是什么1）触头系统和灭弧装置。

触头系统是低压断路器的执行机构，主触头用于实现主电路的接通和断开，其配套的辅助触头用于控制电路中的联锁控制。

灭弧装置用于主触头的熄弧。

2）操作机构和自由脱扣机构。

操作机构和自由脱扣机构是低压断路器的机械传动部分，主要实现低压断路器主触头和辅助触头的接通和断开，其操作形式有手柄操作、杠杆操作、电磁铁操作和电动机操作。

低压断路器的自动脱扣由短路、过载、欠压等三种保护装置实现，当电路传来故障信号时，相应的脱扣装置动作，最终顶主杠杆上移，主杠杆驱动自由脱扣机构而使其挂勾摘除，主触头靠反力弹簧的作用实现分断，电路得到了保护。

3）电磁脱扣器。

电磁脱扣器是由开口铁心和励磁线圈组成。

4）过载脱扣器。

过载脱扣器由发热元件和双金属片组成。

主触头闭合后，工作电流流过加热元件，当电路正常工作时（工作电流不大于过载整定的电流值），双金属片虽发生变形。

但不足以推动主杠杆。

电路发生过载故障时，发热元件产生的热量增加致使双金属片发生较大的变形并推动主杠杆上移，主杠杆驱动自由脱扣机构使低压断路器分断。

过载时，发热元件和双金属片的动作受惯性的影响而不能瞬间动作，其动作时间和当前电流值成反时限特性。

5）欠压脱扣器。

欠压脱扣器是由开口铁心和励磁线圈组成。

当有外电压时（电压应来自于主触头的上口），欠压脱扣器的励磁线圈有电流流过，衔铁吸合且不影响低压断路器的正常分断，外电压失压或电压偏低时，衔铁释放并推动主杠杆上移，主杠杆驱动自由脱扣机构使低压断路器分断，此时低压断路器不能接通。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

浅析 10kV 高压开关柜的机械联锁摘要：机械联锁在 10kV 高压开关柜起着至关重要的作用，能够确保设备和人员的安全，防止误操作，进而能够确保电网的稳定可靠运行。

介绍了机械联锁中断路器与隔离开关的联锁实现，阐述了 10kV 高压开关柜断路器隔离开关的操作顺序，同时对联锁方式进行了探讨。

关键词：高压开关柜联锁方式机械联锁完整性1.概述为了防止现场操作人员无意识地实施错误的操作从而导致事故，除了加强对操作人员的培训以及实施工作票制度，我们还应在开关柜的设计中加入强制联锁装置或采取提示性措施。

对于高压开关柜而言需提供五种防止误操作功能，简称五防联锁：1、防止误分误合断路器；2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；3、防止带电操合接地开关或挂接临时接地线；4、防止带有临时接地线或接地开关合闸时送电；5、防止人误入带电间隔。

为达到联锁实现，通常有以下几种方式机械联锁、?C 械程序锁、电磁锁、带电显示装置。

机械联锁：优点是可靠性高，但缺点零部件结构复杂，对加工工艺要求较高有些情况下很难实现；机械程序锁：优点是结构非常简单很容易实现，缺点但由于存在万能钥匙很难完全避免操作人员误操作。

而且这一方式无法适应无人值守变电站的要求；电磁锁：优点是机械联锁、机械程序锁都无法实现的情况下可考虑。

缺点由于电磁锁、分压瓷瓶传感器和导线均有损坏的可能还需外部电源供电可靠性差；带电显示装置：只能算是提示性措施毫无可靠性可言一般不推荐使用。

目前，我国 10kV 配电设备通常使用的开关设备都是金属封闭式设备，例如高压进出线柜、高压隔离柜、高压压变柜和所用变柜等。

变电所运行人员操作最为频繁的一种设备就是高压开关柜，所以 10kV 高压开关柜的机械联锁对于确保设备的安全运行，确保人员安全，预防误操作有着非常重要的作用，也是确保电网稳定安全运行的重要措施。

10kV 高压开关柜机械联锁是在其操作部位之间用互相联动和制约的机械结构来达到先后动作的闭锁要求， 10kV 高压开关柜机械联锁操作时不需要利用钥匙等进行辅助操作，能够随着操作顺序的正确进行，实现自动解锁。

5010■ 智能脱扣器iTR336型基本功能：保护功能（L ，S ，I & G ）iTR336E 型&iTR336A 型基本保护功能基本测量功能辅助功能iTR336H 型基本+高级保护功能多种测量功能辅助功能特殊功能通讯功能iTR336H-L 型基本+高级保护功能多种测量功能辅助功能特殊功能通讯功能iTR336iTR336E iTR336H-L iTR336A 后连接（水平或垂直） 前连接 ■ 接线方式可选附件1 扩展端子2 ■ 附件远程操作：分励线圈,合闸线圈, 欠压线圈, 电动机操作机构指示触点：辅助开关（OF),准备合闸触点(PF),连接（CE)、分离(CD)、试验(CT)位置指示触点,故障脱扣指示触点(SWT)，Res 远程复位触点锁：抽屉座挂锁,分闸锁，门联锁，“连接，分离，试验”位置闭锁机构分合闸按钮盖机械联锁：缆绳联锁,杠杆联锁操作及防护：门框,相间隔板,安全挡板智能控制器附件：N 相外接互感器,接地互感器,漏电互感器,电源模块,信号转换模块CDW9系列万能式断路器的额定电流自400A 至6300A,额定电压交流400/415,690V,适用于交流50Hz/60Hz,主要用于配电网络中，用来分配电能，保护线路和电源设备，使免受过载，欠电压，短路，单相接地等故障的危害。

该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是在智能楼宇中的配电系统。

符合标准：GB/T14048.2 IEC/EN 60947-2■ 适用范围环境温度-5℃~+40℃,日平均值≤+35℃,对于1600N,4000H1,4000H2型，特殊型号可适用于-40℃~+80℃大气的相对湿度在周围最高温度+40℃时不超过+50%;在较低的温度下允许有较高相对湿度(例如20℃时的90%)考虑到因温度变化发生在产品表面上的凝露在周围空气温度高于+40℃或者低于-5℃的条件使用的断路器应与制造厂协商海拔高度≤2000m ；特殊型号可适用4000m 以下电磁干扰适用于环境A 污染等级污染等级3级安装位置应垂直，各方向的倾斜度不超过5°安装级别断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级运输条件应轻搬轻放，不应倒放，应尽量避免剧烈碰撞■ 正常工作条件■ 认识正面ON 分闸按钮（O ） 合闸按钮（I ） 储能机构状态指示器 储能，允许合闸 机械储能手柄控制器摇进（出）装置“连接”,“试验”及“分离”位置指示“连接”,“试验”及“分离”位置限位器（三位置闭锁机构）摇杆存放处123458697106 5 1 432 79810CDW9万能式断路器012011■ 本体编码■ 附件编码注：产品标准配置包括：分励线圈、合闸线圈、电操机构、辅助4开4闭，门框、电源模块、控制器iTR336E 或iTR336A6300壳架不能选择控制器iTR336,该壳架只有抽屉式，电流6300A 只有3P014013013■配置表二次端子防尘罩*1) 具体请参考连接可选方案*2) 仅抽屉式带有*3) 只适用于iTR336H，iTR336H-L 型控制器*4) 不可和第二个故障脱扣指示触点（SWT2)兼容*5) 2000/2500/3200标配控制为iTR336A*6) 2000AF,2500AF,3200AF,6300AF二次端子防护罩仅限47回路抽屉式产品极数Pole 3 & 4额定电压 AC Ue （V ）1：AC220V /230V /240V /380V /400V /415V ； 2：AC440V /480V /500V /525V /550V /660V /690V 额定绝缘电压Ui （V ）1000额定冲击耐受电压Uimp （kV ）12额定频率（Hz ）50/60适用于隔离适用标准GB/T14048.2、IEC 60947-2■ 壳架电流注：1600N 、4000H1＆H2、6300N 电压仅为AC400V /415V 、AC660V /690V注：降容系数表中的技术参数是从试验和理论计算得出，仅作为一般选型指导用注：对于海拔高于4000m ，需与工厂联系:①CDW9-1600N 为0.8Xln 、CDW9-3200N&H 为0.7Xln,详情可与德力西电气技术部门沟通 注：在高原环境下，分断能力按对应的额定工作电压需要进行降容，—般在75%~50%之间选择，与海拔高度成反比注：引用GB/T 20645特殊环境条件高原用电压电器技术要求■ 推荐温度降容使用020019■ 附件指示图■外观展示锁1 分励线圈 6 ON/OFF 辅助开关（OF)11 抽屉座挂锁15 机械联锁16 门框 19 N 相外接互感器 2 合闸线圈 7 准备合闸触点(PF)12 分闸锁17 相间隔板20 漏电互感器 3 欠压线圈8 连接（CE)、分离(CD)、 试验(CT)位置指示触点13 门联锁18 安全挡板21 接地互感器5 电动机操作机构10 Res 远程复位触点23信号转换模块iTR336 基本型iTR336 E 标配型（适用1600/4000）iTR336 A 标配型（适用2000/2500/3200/6300）iTR336 H 高级型iTR336 H-L 高低温型高级型：全方面的保护/测量/维护/通讯功能高低温型：80℃～-40℃极限环境适应三段保护+接地保护三段保护+接地保护三段保护+接地保护三段保护+接地保护三段保护+接地保护基本型:具有基本的三段保护功能标配型：电流柱状灯，反应三相电流平衡情形, 一目了然标配型：电流柱状灯，反应三相电流平衡情形, 一目了然022021保护功能长延时保护 L长延时保护 L 长延时保护 L 长延时保护 L 长延时保护 L 短延时保护 S 短延时保护 S 短延时保护 S 短延时保护 S 短延时保护 S 瞬时保护 I 瞬时保护 I 瞬时保护 I 瞬时保护 I 瞬时保护 I MCR 保护MCR 保护接地保护 G MCR 保护MCR 保护接地保护 G接地保护 GMCR 保护接地保护 G 接地保护 G HSISC 保护低电压保护/报警低电压保护/报警过电压保护/报警过电压保护/报警电压不平衡（缺相）保护/报警电压不平衡（缺相）保护/报警相序保护/报警相序保护/报警低频率保护/报警低频率保护/报警高频率保护/报警高频率保护/报警逆功率保护/报警逆功率保护/报警电压谐波报警（THDu ）电压谐波报警（THDu ）电流谐波报警（THDi ）电流谐波报警（THDi ）测量功能电流测量电流测量电流测量电流测量电压测量电压测量电压测量功率测量功率测量功率测量频率测量频率测量频率测量电能测量电能测量电能测量谐波测量谐波测量辅助功能测试功能预报警预报警预报警预报警自诊断功能自诊断功能自诊断功能自诊断功能故障历史记录故障历史记录故障历史记录故障历史记录测试功能测试功能测试功能测试功能特殊功能负载监控负载监控区域联锁区域联锁高低温范围通讯功能Modbus ModbusiTR336iTR336E(适用1600/4000) iTR336A(适用2000/2500/3200/6300) iTR336H iTR336H-L注：以上控制器适用于1600N 、4000H1/H2、6300N ，2000N/H 、2500N/H 、3200N/H 控制器详见说明书■ 功能概览1顶部固定2 LED 指示灯3 控制器标牌4 电流时间整定旋钮5 底部固定6 外接连接端子7 互感器连接口8 磁通/微动开关调节面板2223242526272829303132指示ResetAlarm I R Isd/Ii Ig/I Δn AP Com9101112131415181920211617■ 按键说明167823459报警指示灯 LED 10 长延时指示脱扣 LED 11 短延时或瞬时指示脱扣 LED 12 接地故障或漏电脱扣指示 LED13 高级保护指示 LED14 通讯功能15 故障跳闸复位按钮导航键16 系统参数设定17 确认18 保护界面进入，返回19 测量进入，返回20 下移21 上移22 长延时电流设定 I R 23 长延时跳闸延时 t R 24 短延时脱扣 Isd 25 短延时跳闸延时 tsd 26 接地故障脱扣 Ig 27 接地故障跳闸延时 tg 28 挂锁位置29 测试按键，瞬时动作30 瞬时脱扣电流31 电源显示32 测试连接口欠压线圈MN欠压线圈分为欠压瞬时和欠压延时两种断路器合闸后，当断路器电压下降到70%-35%的额定电压时，能够动作使断路器断开，断路器只能在欠压线圈电源电压恢复到85%的额定电压后，方可再次闭合额定控制电源电压AC220/AC230V /AC380V /AC400V 动作电压：（0.35-0.7）Ue 可靠合闸电压：（0.85-1.1）Ue 不能合闸电压：≤0.35Ue延时时间：0.5s 、1s 、1.5s 、3s 后断开（1600AF /4000AF 支持）延时时间：0.5s 、1s 、1.5s 、3s 、5s 、7.5s 后断开（2000AF /2500AF /3200AF /6300AF 支持）延时最长时间7.5s ，可根据实际情况拨码整定。

手动自锁装置原理是什么
1.机械联锁原理：
机械联锁原理是通过机械装置实现设备的锁定。

其主要包括以下几个要素：
（1）锁闭功能：通过设备上的锁闭装置，将设备的运动部件锁定在特定位置，防止其运动。

（2）能量隔离功能：通过隔离装置，切断设备的能源供应，使设备无法运行。

（3）互锁功能：通过互锁装置，确保设备的运动部件不能同时处于运动状态，防止发生事故。

（4）动作监测功能：通过传感器或开关装置，检测设备的状态，保证设备处于安全状态。

机械联锁原理具有可靠性高、操作简单等特点，但在一些情况下无法满足安全要求，此时需要借助电气联锁原理。

2.电气联锁原理：
电气联锁原理是通过电气信号来实现设备的锁定。

其主要包括以下几个要素：
（1）信号生成：通过传感器或开关装置检测设备状态，产生相应的电气信号。

（2）信号处理：将传感器或开关装置产生的电气信号进行处理，得到符合要求的信号。

（3）信号传输：将处理后的信号传输给控制系统。

（4）控制系统：根据接收到的信号，对设备进行相应的锁定控制。

（5）设备锁定：根据控制系统的指令，对设备的运动部件进行锁定，防止其运动。

电气联锁原理可以通过编程控制实现多种安全功能，如紧急停止、限
位控制、预警功能等。

总结起来，手动自锁装置的原理主要包括机械联锁原理和电气联锁原理。

机械联锁原理通过机械装置实现设备的锁定，具有可靠性高、操作简
单等特点；电气联锁原理通过电气信号来实现设备的锁定，可以实现多种
安全功能。

两种原理可以相互配合，提高设备的安全性能。

技术规定4.2.110kV金属铠装中置式高压开关柜4.2.6.1概述对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。

（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。

卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。

生产和验收应符合以下标准：GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC60298（1990）额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备GB/T 311.2-2002 绝缘配合第2部分:高压输变电设备的绝缘配合使用导则GB/T762-2002 标准电流等级GB763-1990 交流高压电器在长期工作时的发热GB1984-2003 高压交流断路器GB1985-2004 高压交流隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件SD318-89 高压开关柜闭锁装置技术条件GB11032-2000 交流无间隙金属氧化物避雷器DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备以上所引用技术标准均应按现行标准执行。

但不仅仅限于这些标准。

4.2.6.2电气参数10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。

电气设备数据表4.2.6.2-1电气设备数据表4.2.6.2-2电气设备数据表4.2.6.2-3电气设备数据表4.2.6.2-4电气设备数据表4.2.6.2-5电气设备数据表4.2.6.2-6电气设备数据表4.2.6.2-7电气设备数据表4.2.6.2-8电气设备数据表4.2.6.2-9电气设备数据表4.2.6.2-10电气设备数据表4.2.6.2-11电气设备数据表4.2.6.2-12电气设备数据表4.2.6.2-134.2.6.3结构（1）对于额定参数和结构相同而需要替代的元器件应能互换。

前排左一：控制器前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁），赭石色为分励脱扣器前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。

后排断路器本体（导电机构，灭弧室，进出线排），上部浅灰色部分为二次接线端子。

框架断路器分为这样几个大的版块：1、触头导电部件由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。

外壳材料由专用的DMC材料压制而成。
