扭矩计算公式和单位扭矩是物体受到力矩作用时旋转运动的力的量度。
它是力矩和距离的乘积，可以用来描述物体的转动效果。
扭矩的计算公式为：τ = F × r × sin(θ)其中，τ表示扭矩，F表示力的大小，r表示力作用点到转轴的距离，θ表示力和距离之间的夹角。
扭矩的单位可以根据国际单位制（SI）来进行选择。
常见的扭矩单位包括牛顿·米（N·m或Nm）和千克力·米（kgf·m或kg·m），以及各种派生单位。
以下是一些常用的扭矩单位：1.牛顿·米（N·m或Nm）：这是国际单位制中常用的扭矩单位。
它表示力（牛顿）和距离（米）之间的乘积。
2. 千克力·米（kgf·m或kg·m）：这个单位被广泛应用于车辆和工程领域。
它表示千克力（以地球上的重力为标准）和距离之间的乘积。
3. 英尺·磅（ft·lb或ft·lbf）：这是英制单位制中常用的扭矩单位。
它表示力（磅）和距离（英尺）之间的乘积。
4. 牛顿厘米（N·cm）：这是扭矩的其他常用单位之一、它表示力（牛顿）和距离（厘米）之间的乘积。
在实际应用中，扭矩的单位通常根据具体需求进行选择。
例如，在工程领域以及汽车制造领域，常用千克力·米（kgf·m）作为扭矩的单位，而在实验室中常用牛顿·米（N·m）。
这是因为在工程和制造领域，人们更习惯于使用这些单位进行测量和计算。
需要注意的是，由于扭矩的计算公式中包含了正弦函数，因此扭矩的大小还受到力和距离之间的夹角的影响。
当夹角为0度时，力矩最大；当夹角为90度时，力矩为0。
根据夹角的不同，同样大小的力和距离可能会产生不同大小的扭矩。
综上所述，扭矩的计算公式是τ = F × r × sin(θ)，单位可以根据具体需求选择，常见的单位包括牛顿·米（N·m或Nm）、千克力·米（kgf·m或kg·m）、英尺·磅（ft·lb或ft·lbf）和牛顿厘米（N·cm）。
什么是扭矩扭矩计算公式和单位
扭矩是物体受到力的作用而产生的转动效应。
它是一个向量，由力的大小和力臂（即力与物体转轴的垂直距离）的乘积决定。
扭矩的计算公式是：
扭矩 = 力× 力臂× sinθ
其中，力是施加在物体上的力，力臂是力作用点与物体转轴之间的垂直距离，sinθ为力的方向与力臂方向之间的夹角的正弦值。
扭矩的单位是牛顿·米（N·m），它表示力臂为1米时，力为1牛顿所产生的扭矩。
扭矩可以通过以下几种方式进行计算：
1.单个力的扭矩：若只有一个力作用在物体上，则扭矩等于力乘以力臂。
2.多个力的扭矩：若有多个力作用在物体上，则将每个力的扭矩相加得到总扭矩。
3.作固定转动轴的众多力的扭矩矢量和为零：物体上作用的力如果在同一直线上，且它们的方向相反，则它们的扭矩矢量的和为零。
扭矩的方向可以用右手定则确定。
将拇指、食指和中指分别与力、力臂和扭矩方向垂直，将中指指向物体的转轴，则拇指的方向即为扭矩的方向。
扭矩在物理学中具有重要的应用。
在机械领域中，扭矩是描述转动系统性能的重要参数。
例如，发动机输出的扭矩越大，汽车的加速性能就越
好。
在电机中，扭矩决定了电机输出的力矩，从而影响电机的工作效率和性能。
总之，扭矩是物体受到力的作用产生的转动效应。
它的计算公式是扭矩等于力乘以力臂乘以sinθ，单位是牛顿·米。
扭矩在机械领域中具有广泛的应用，并且是描述转动系统性能的重要参数。
传动轴扭矩计算公式传动轴扭矩的计算可是个挺有意思的事儿。
咱们先来说说啥是传动轴扭矩。
简单来讲，扭矩就像是让物体转动的一股“劲儿”。
比如说，你拧开一个瓶盖，你用的力越大，产生的扭矩也就越大。
那传动轴扭矩到底咋算呢？这就得提到一个公式啦：扭矩（T） =力（F）×力臂（r）。
就拿汽车的传动轴来说吧，假设传动轴上有一个齿轮，齿轮受到的切向力是 1000 牛，力臂也就是齿轮的半径是 0.2 米，那扭矩就是1000×0.2 = 200 牛·米。
不过，实际情况可没这么简单。
在工程应用中，还得考虑很多因素。
比如说摩擦，传动效率啥的。
我记得有一次，我在一家汽车修理厂看到师傅们在修一辆车的传动轴。
那辆车开起来总是有异响，师傅们检查了半天，发现是传动轴扭矩出了问题。
他们就开始各种测量、计算，那认真劲儿，真像是在解一道超级难题。
他们先测量了传动轴上各个部件的尺寸，然后根据车辆的运行状况估算出受力情况。
我在旁边看着，心里直嘀咕：这得多复杂呀！只见师傅们拿着本子和笔，不停地写写算算，还时不时地讨论几句。
最后，他们终于算出了传动轴的扭矩，找到了问题所在，原来是一个零件磨损，导致扭矩传递不均匀。
其实，传动轴扭矩的计算在很多领域都很重要。
比如在机械制造中，要设计一个能够稳定运转的传动系统，就得精确计算传动轴扭矩，不然机器可能会出故障。
再比如说，在一些大型设备的研发中，像风力发电机的传动轴，如果扭矩计算不准确，那设备运行起来可就麻烦大了，不仅效率低下，还可能造成损坏。
总之，传动轴扭矩的计算虽然看起来有点复杂，但只要掌握了方法，了解了相关的原理，也不是什么特别难的事儿。
只要咱们用心去学，去研究，就能搞明白这其中的门道。
希望大家以后遇到和传动轴扭矩计算相关的问题时，都能轻松应对，别被它给难住啦！。
旋转轴扭矩计算公式
今天我们要讨论的话题是旋转轴扭矩计算公式，这是很多工程师在工程设计中至关重要的一个部分，从而决定机械系统的安全性和可靠性。
在一个机械系统中，旋转轴必须能够承受一定的扭矩，以确保其正常运行，但是这个扭矩的大小应当如何确定？
旋转轴扭矩计算通常由三个步骤组成：
第一步，确定参数。
首先，应该考虑机械系统的设计参数，以及旋转轴的外形特性，如长度，直径，曲率等。
如果是在工厂生产线上使用，那么还应该注意被转动部件的质量，以及其它可能影响轴承的环境因素，如温度、温差、振动、噪声等，并精确测量轴的转动惯量。
第二步，计算力矩。
力矩的大小完全由参数和条件确定，例如，密封的质量对于制定的力矩有重大的影响，因此应该精确计算，以便在设计中实现更高的效率和可靠性。
第三步，确定扭矩。
在计算出力矩值后，就可以通过以下公式确定扭矩：
扭矩 (T) =矩 (M) /转轴长度 (L)
通过这个公式，就可以计算出旋转轴应该承受的最大扭矩。
在确定旋转轴扭矩的同时，也要注意其他设计参数，比如轴承的扭曲，受力轴的形状，联轴器的安装，紧固件的力矩等。
除了这些，在计算出旋转轴扭矩的时候，还要考虑到滚动阻尼的影响，以及系统的安装精度，和其他因素。
通过这些因素，机械系统就能够保持稳定的可靠性和安全性。
总之，旋转轴扭矩计算是一个复杂的过程，但只要做好准备，考虑清楚即可，结合公式的正确使用，就可以得出一个正确的旋转轴扭矩，从而保证机械系统的正常性能。
轴的功率和扭矩的计算公式在工程学和物理学中，轴的功率和扭矩是非常重要的物理量。
轴的功率是指单位时间内轴所做的功，而扭矩则是轴上的力矩。
这两个物理量在机械工程、汽车工程、航空航天工程等领域都有着广泛的应用。
本文将介绍轴的功率和扭矩的计算公式及其应用。
一、轴的功率的计算公式。
轴的功率可以通过以下公式进行计算：P = T ω。
其中，P表示轴的功率，单位为瓦特（W）；T表示轴上的扭矩，单位为牛顿·米（N·m）；ω表示轴的角速度，单位为弧度/秒（rad/s）。
从上述公式可以看出，轴的功率与扭矩和角速度有关。
扭矩代表着轴上的力矩，而角速度则代表着轴的旋转速度。
因此，轴的功率可以理解为单位时间内轴所做的功，它与轴上的扭矩和角速度成正比。
在实际工程中，轴的功率可以通过测量轴上的扭矩和角速度来计算。
通常情况下，可以使用扭矩传感器和角速度传感器来测量轴上的扭矩和角速度，然后通过上述公式来计算轴的功率。
轴的功率在机械传动系统中有着重要的应用。
例如，在汽车发动机中，轴的功率可以表示发动机的输出功率，它直接影响着汽车的加速性能和燃油经济性。
因此，对于汽车发动机来说，轴的功率是一个非常重要的参数。
二、扭矩的计算公式。
扭矩是轴上的力矩，它可以通过以下公式进行计算：T = F r sin(θ)。
其中，T表示扭矩，单位为牛顿·米（N·m）；F表示作用在轴上的力，单位为牛顿（N）；r表示力的作用半径，单位为米（m）；θ表示力和力臂之间的夹角，单位为弧度（rad）。
从上述公式可以看出，扭矩与作用在轴上的力、力的作用半径以及力和力臂之间的夹角有关。
力矩是一个矢量，它的方向由右手定则确定。
当力和力臂之间的夹角为90度时，扭矩最大；当夹角为0度或180度时，扭矩为0。
在实际工程中，扭矩可以通过测量作用在轴上的力和力的作用半径来计算。
通常情况下，可以使用力传感器和力臂来测量作用在轴上的力和力的作用半径，然后通过上述公式来计算扭矩。

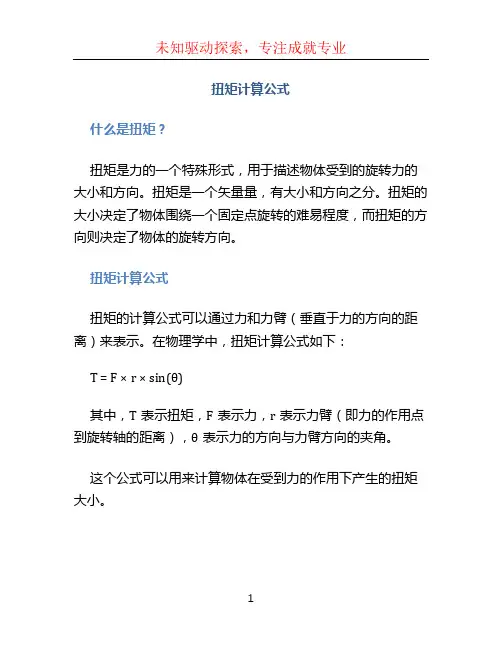

扭矩计算公式什么是扭矩？扭矩是力的一个特殊形式，用于描述物体受到的旋转力的大小和方向。
扭矩是一个矢量量，有大小和方向之分。
扭矩的大小决定了物体围绕一个固定点旋转的难易程度，而扭矩的方向则决定了物体的旋转方向。
扭矩计算公式扭矩的计算公式可以通过力和力臂（垂直于力的方向的距离）来表示。
在物理学中，扭矩计算公式如下：T = F × r × sin(θ)其中，T表示扭矩，F表示力，r表示力臂（即力的作用点到旋转轴的距离），θ表示力的方向与力臂方向的夹角。
这个公式可以用来计算物体在受到力的作用下产生的扭矩大小。
扭矩计算实例让我们以一个实际的例子来说明扭矩计算公式的应用。
假设有一个长杆，我们需要计算在杆的一端施加一个力时，杆对应的扭矩大小。
假设施加的力为10牛顿，力臂的长度为0.5米，并且力的方向与力臂方向夹角为30度。
现在我们可以使用扭矩计算公式来计算扭矩大小：T = 10 × 0.5 × sin(30°) = 2.5牛·米所以，在这种情况下，施加的力产生的扭矩大小为2.5牛·米。
扭矩的单位扭矩的单位是牛顿·米（N·m）。
这个单位表示了力和力臂的乘积。
在国际单位制中，牛顿·米也可以用牛顿·米分或千克·米的形式来表示。
扭矩也可以用其他单位来表示，比如英尺·磅（ft·lb）和英尺·磅分（ft·lb分）。
这些单位通常在英制国家使用。
扭矩的应用扭矩的概念和计算公式在许多领域中都有广泛的应用。
以下是一些常见的应用场景：1. 机械工程在机械工程中，扭矩的概念非常重要。
扭矩被用来描述旋转机械的性能，比如引擎的输出扭矩和电动机的转矩。
扭矩计算公式被用来设计和计算各种机械设备的扭矩需求。
2. 汽车工程在汽车工程中，扭矩被用来描述汽车引擎的输出能力。
汽车制造商通常使用马力和扭矩这两个指标来描述汽车的动力性能。

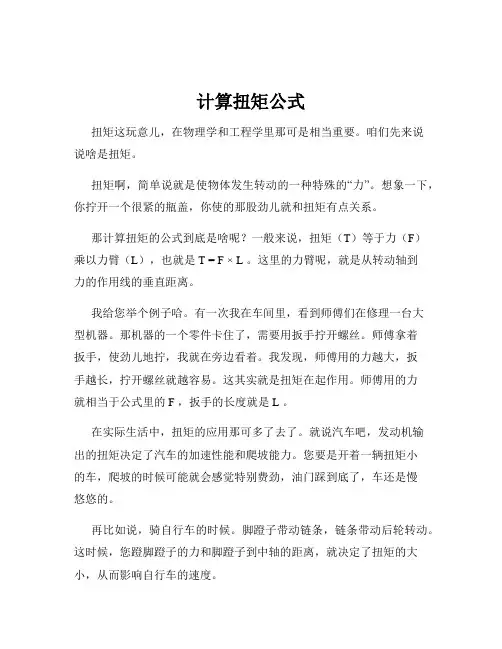

计算扭矩公式扭矩这玩意儿，在物理学和工程学里那可是相当重要。
咱们先来说说啥是扭矩。
扭矩啊，简单说就是使物体发生转动的一种特殊的“力”。
想象一下，你拧开一个很紧的瓶盖，你使的那股劲儿就和扭矩有点关系。
那计算扭矩的公式到底是啥呢？一般来说，扭矩（T）等于力（F）乘以力臂（L），也就是 T = F × L 。
这里的力臂呢，就是从转动轴到力的作用线的垂直距离。
我给您举个例子哈。
有一次我在车间里，看到师傅们在修理一台大型机器。
那机器的一个零件卡住了，需要用扳手拧开螺丝。
师傅拿着扳手，使劲儿地拧，我就在旁边看着。
我发现，师傅用的力越大，扳手越长，拧开螺丝就越容易。
这其实就是扭矩在起作用。
师傅用的力就相当于公式里的 F ，扳手的长度就是 L 。
在实际生活中，扭矩的应用那可多了去了。
就说汽车吧，发动机输出的扭矩决定了汽车的加速性能和爬坡能力。
您要是开着一辆扭矩小的车，爬坡的时候可能就会感觉特别费劲，油门踩到底了，车还是慢悠悠的。
再比如说，骑自行车的时候。
脚蹬子带动链条，链条带动后轮转动。
这时候，您蹬脚蹬子的力和脚蹬子到中轴的距离，就决定了扭矩的大小，从而影响自行车的速度。
还有啊，在建筑工地上，起重机吊起重物。
起重机的起重臂长度和吊起重物所用的力，共同决定了扭矩，要是扭矩不够，重物可就吊不起来啦。
回到咱们的公式，要准确计算扭矩，就得把力和力臂测量准确。
力的大小可以用测力计来测量，力臂的长度就得仔细测量从转动轴到力的作用线的垂直距离，这可不能马虎，稍微有点偏差，计算出来的扭矩就不准了。
总之，扭矩虽然听起来有点复杂，但只要掌握了计算扭矩的公式，再结合实际生活中的例子去理解，其实也不难。
就像咱们解决生活中的各种难题一样，只要找对方法，就能迎刃而解。
希望您通过我的讲解，对扭矩公式有了更清楚的认识，以后在遇到相关问题的时候，能够轻松应对！。

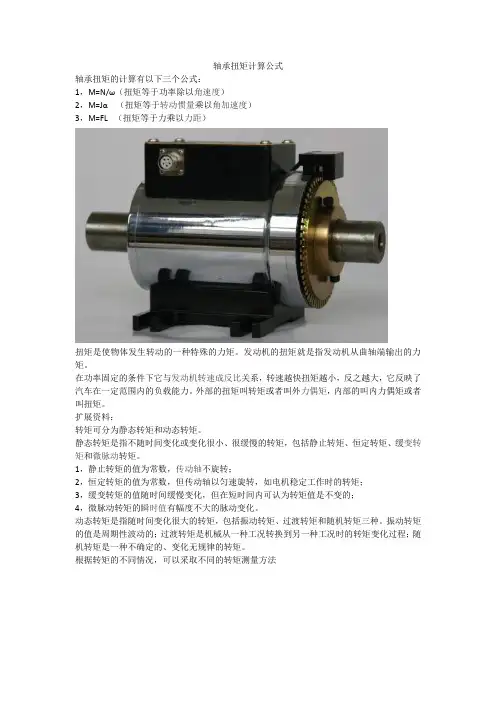

轴承扭矩计算公式
轴承扭矩的计算有以下三个公式：
1，M=N/ω（扭矩等于功率除以角速度）
2，M=Jα（扭矩等于转动惯量乘以角加速度）
3，M=FL （扭矩等于力乘以力距）
扭矩是使物体发生转动的一种特殊的力矩。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
外部的扭矩叫转矩或者叫外力偶矩，内部的叫内力偶矩或者叫扭矩。
扩展资料：
转矩可分为静态转矩和动态转矩。
静态转矩是指不随时间变化或变化很小、很缓慢的转矩，包括静止转矩、恒定转矩、缓变转矩和微脉动转矩。
1，静止转矩的值为常数，传动轴不旋转；
2，恒定转矩的值为常数，但传动轴以匀速旋转，如电机稳定工作时的转矩；
3，缓变转矩的值随时间缓慢变化，但在短时间内可认为转矩值是不变的；
4，微脉动转矩的瞬时值有幅度不大的脉动变化。
动态转矩是指随时间变化很大的转矩，包括振动转矩、过渡转矩和随机转矩三种。
振动转矩的值是周期性波动的；过渡转矩是机械从一种工况转换到另一种工况时的转矩变化过程；随机转矩是一种不确定的、变化无规律的转矩。
根据转矩的不同情况，可以采取不同的转矩测量方法。
DIN5480花键轴主要参数计算
1. 轴直径（d）：花键轴的直径是根据 torque 和花键轮的尺寸来计
算的。
根据 DIN 5480 标准，d可以使用以下公式计算：
d=（12*T1）/[π*(u*b+T2*z)]
其中，T1是传动扭矩，u是螺纹花键系数，b是花键宽度，T2是花键
轮载荷，z是花键数量。
2.花键尺寸（b,h,t）：花键轴的花键一般是按照DIN5480标准进行
设计的。
具体的花键尺寸可以通过查询DIN5480标准表格来确定。
常见的
花键尺寸有花键宽度（b）、花键高度（h）和花键槽底部厚度（t）。
3.花键槽宽度（w）：花键槽宽度是根据花键的材料和尺寸来计算的。
一般来说，花键槽宽度应略大于花键的宽度，以确保花键能够正确配合并
传递扭矩。
4.花键槽深度（s）：花键槽深度取决于花键轮的要求和花键的尺寸。
一般来说，花键槽深度应小于花键宽度的一半。
5.花键槽底部直径（d2）：花键槽底部直径可以通过使用下面的公式
计算：
d2=d-2*s
其中，d是轴直径，s是花键槽深度。
6.螺纹花键系数（u）：螺纹花键系数是根据设计要求和花键材料来
确定的。
常见的螺纹花键系数有0.3和0.5两种。
以上是花键轴的主要参数计算方法。
根据实际需求和具体情况，还可以根据DIN5480标准的要求进行更详细的计算和设计。
轴的常用计算公式轴是机械制造中常用的零件，用于传递力和转动运动。
在轴的设计和计算过程中，需要考虑到轴的强度、刚度、稳定性等因素。
以下是轴的常用计算公式。
1.载荷计算公式轴的设计首先需要确定所承受的载荷，即轴上的力和扭矩。
载荷的计算通常可以通过两种方法进行：a.静态载荷计算：当轴上的载荷是恒定的时，可以使用静态载荷计算公式。
(1)载荷为力的情况：载荷=力(2)载荷为扭矩的情况：载荷=扭矩/半径b.动态载荷计算：当轴上的载荷是变化的时，需要使用动态载荷计算公式。
动态载荷计算通常是通过滚动轴承的基本额定寿命来确定。
2.强度计算公式轴的强度计算是为了保证轴在受到载荷时不会发生破坏。
强度计算通常分为以下几个方面：a.抗弯强度计算：轴在载荷作用下会发生弯曲，因此需要计算轴的抗弯强度。
抗弯强度=(载荷*轴长度)^2/(32*杨氏模量*断裂强度)b.抗剪强度计算：轴在载荷作用下会发生剪切，因此需要计算轴的抗剪强度。
抗剪强度=(0.5*载荷*轴长度)/(剪切模量*断裂强度)c.疲劳强度计算：轴在长时间连续使用的情况下容易产生疲劳破坏，因此需要计算轴的疲劳强度。
疲劳强度=载荷*(设计寿命/基本额定寿命)^33.转速计算公式轴在设计过程中还需要考虑到转速的影响。
高速旋转的轴会引起惯性力和离心力，因此需要计算轴的最大转速。
最大转速=(2*π*最大转速N*轴直径)/604.刚度计算公式轴的刚度计算是为了确定轴在线性范围内的弯曲和变形情况。
刚度通常分为轴的弯曲刚度和轴的扭转刚度。
a.弯曲刚度计算：轴的弯曲刚度通过扭矩和转动角度之间的关系来计算。
弯曲刚度=扭矩/弯曲角度b.扭转刚度计算：轴的扭转刚度通过扭矩和扭转角度之间的关系来计算。
扭转刚度=扭矩/扭转角度以上是轴的常用计算公式，根据实际情况和需求，还可以根据轴的形状、材料、壁厚等因素进行适当的修正和调整。
出力轴的许用扭矩计算公式在机械工程中，出力轴的许用扭矩是一个非常重要的参数，它决定了机械设备在工作过程中所能承受的最大扭矩。
许用扭矩的计算对于机械设备的设计和使用具有重要的意义。
本文将介绍出力轴的许用扭矩计算公式及其相关内容。
首先，让我们来了解一下什么是出力轴。
出力轴是机械设备中的一个重要部件，它通常用于传递动力或扭矩。
在许多机械设备中，出力轴承受着非常大的扭矩，因此需要对其许用扭矩进行合理的计算和设计。
出力轴的许用扭矩计算公式可以通过以下步骤进行推导：1. 首先，我们需要了解出力轴的材料和几何形状。
出力轴通常由金属材料制成，其几何形状可以是圆柱形、六角形或其他形状。
2. 然后，我们需要确定出力轴所承受的最大扭矩。
这可以通过对机械设备的工作条件和扭矩传递方式进行分析得出。
3. 接下来，我们可以利用材料力学的知识，根据出力轴的材料性能参数，计算出其许用扭矩。
出力轴的许用扭矩计算公式一般可以表示为：T_allow = k T_max。
其中，T_allow为出力轴的许用扭矩，T_max为出力轴所承受的最大扭矩，k为一个与出力轴材料和几何形状相关的系数。
接下来，我们将详细介绍出力轴许用扭矩计算公式中的各个参数。
首先是出力轴的材料性能参数。
出力轴通常由金属材料制成，常见的材料有钢、铝合金等。
这些材料都有一些基本的力学性能参数，如抗拉强度、屈服强度、弹性模量等。
这些参数可以通过实验或参考材料手册来获取。
其次是出力轴的几何形状参数。
出力轴的几何形状包括直径、长度、截面形状等。
这些参数将直接影响出力轴的受力情况，从而影响其许用扭矩的计算。
最后是系数k的确定。
系数k是一个与出力轴材料和几何形状相关的参数，它可以通过理论计算或实验测定得出。
系数k的确定需要考虑到出力轴的材料性能、几何形状、工艺加工等因素。
通过上述步骤，我们可以得到出力轴的许用扭矩计算公式。
在实际工程中，我们可以根据具体的机械设备和工作条件，选择合适的材料和几何形状，然后利用上述公式进行计算，从而确定出力轴的许用扭矩。
材料力学轴扭矩计算公式在工程领域中，轴扭矩是一个非常重要的物理量，它可以用来描述材料在受到扭转力作用时的变形和破坏情况。
轴扭矩的计算公式是工程设计和材料力学分析中的重要内容，它可以帮助工程师和科学家们预测材料在扭转加载下的性能和行为。
本文将介绍轴扭矩的计算公式及其在工程实践中的应用。
轴扭矩的定义是材料在受到扭转力矩作用时所产生的扭转变形。
在实际工程中，轴扭矩通常是通过材料的截面积和受力臂的乘积来计算的。
根据材料力学的基本原理，轴扭矩可以用下面的公式来表示：T = r x F。
其中，T表示轴扭矩，r表示受力臂的长度，F表示作用在受力臂上的扭转力。
这个公式表明，轴扭矩正比于受力臂的长度和扭转力的大小，也就是说，当受力臂越长或者扭转力越大时，轴扭矩也会相应增加。
在实际工程中，轴扭矩的计算通常是通过材料的截面积和受力臂的乘积来实现的。
对于圆形截面的材料来说，轴扭矩的计算公式可以表示为：T = (π/2) x r^3 x τ。
其中，r表示圆形截面的半径，τ表示材料的剪切应力。
这个公式表明，轴扭矩正比于圆形截面的半径的三次方和材料的剪切应力。
也就是说，当圆形截面的半径越大或者材料的剪切应力越大时，轴扭矩也会相应增加。
除了圆形截面的材料外，对于其他形状的截面，轴扭矩的计算公式也可以通过类似的方法来推导。
在实际工程中，工程师们通常会根据材料的截面形状和受力情况来选择合适的轴扭矩计算公式，以便更准确地预测材料在扭转加载下的性能和行为。
轴扭矩的计算公式在工程实践中有着广泛的应用。
首先，它可以帮助工程师们设计和优化各种机械结构和零部件，以确保其在扭转加载下的安全可靠性。
其次，它还可以帮助科学家们研究和分析材料在扭转加载下的变形和破坏机制，从而为新材料的研发和应用提供重要的参考依据。
总之，轴扭矩的计算公式是工程设计和材料力学分析中的重要内容，它可以帮助工程师和科学家们预测材料在扭转加载下的性能和行为。
通过对轴扭矩的计算公式的深入理解和应用，我们可以更好地设计和优化各种机械结构和零部件，同时也可以更好地研究和分析材料在扭转加载下的变形和破坏机制。
径向力和扭矩的计算公式在工程和物理学中，径向力和扭矩是两个非常重要的物理量，它们在机械设计和运动学分析中起着至关重要的作用。
本文将介绍径向力和扭矩的计算公式及其在实际应用中的意义。
一、径向力的计算公式。
径向力是指作用在旋转物体上的垂直于其轴线方向的力，通常用于描述机械设备中的轴承和传动系统。
径向力的计算公式可以通过以下公式来表示：Fr = m ω^2 r。
其中，Fr表示径向力，m表示物体的质量，ω表示角速度，r表示物体到旋转轴的距离。
从这个公式可以看出，径向力与物体的质量、角速度和距离都有关系。
当物体的质量增加或者角速度增加时，径向力也会增加。
而当物体到旋转轴的距离增加时，径向力也会增加。
在实际应用中，我们经常需要计算轴承或传动系统中的径向力，以确保设备的正常运行和安全性。
通过计算径向力，我们可以选择合适的轴承和传动系统，以满足设备的使用要求。
二、扭矩的计算公式。
扭矩是描述物体受到的旋转力矩，通常用于描述机械设备中的传动系统和动力传递。
扭矩的计算公式可以通过以下公式来表示：T = F r。
其中，T表示扭矩，F表示作用在物体上的力，r表示力作用点到旋转轴的距离。
从这个公式可以看出，扭矩与作用力和力的作用点到旋转轴的距离都有关系。
当作用力增加或者力的作用点到旋转轴的距离增加时，扭矩也会增加。
在实际应用中，我们经常需要计算传动系统中的扭矩，以确保设备的正常运行和安全性。
通过计算扭矩，我们可以选择合适的传动系统和动力传递装置，以满足设备的使用要求。
三、径向力和扭矩的应用。
径向力和扭矩作为两个重要的物理量，在工程和物理学中有着广泛的应用。
在机械设计中，我们可以通过计算径向力和扭矩来选择合适的轴承、传动系统和动力传递装置，以满足设备的使用要求。
在运动学分析中，我们可以通过计算径向力和扭矩来分析物体的运动状态和受力情况，以优化设计和改进设备。
总之，径向力和扭矩作为两个重要的物理量，在工程和物理学中有着广泛的应用。
