如何快速制作出专业的施工进度横道图

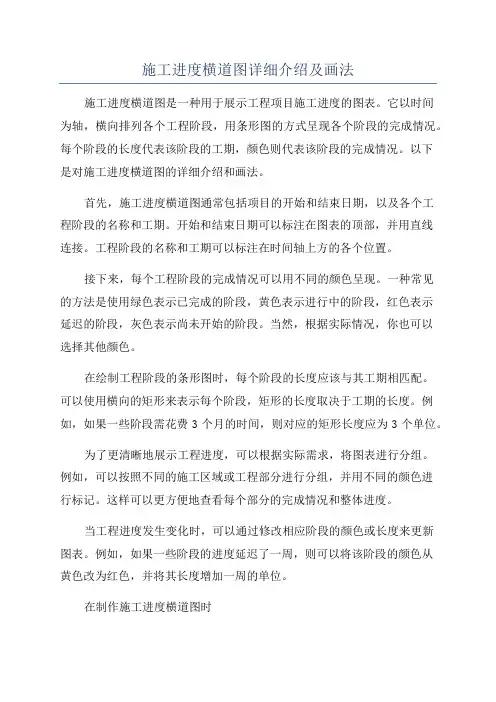

施工进度横道图详细介绍及画法施工进度横道图是一种用于展示工程项目施工进度的图表。

它以时间为轴，横向排列各个工程阶段，用条形图的方式呈现各个阶段的完成情况。

每个阶段的长度代表该阶段的工期，颜色则代表该阶段的完成情况。

以下是对施工进度横道图的详细介绍和画法。

首先，施工进度横道图通常包括项目的开始和结束日期，以及各个工程阶段的名称和工期。

开始和结束日期可以标注在图表的顶部，并用直线连接。

工程阶段的名称和工期可以标注在时间轴上方的各个位置。

接下来，每个工程阶段的完成情况可以用不同的颜色呈现。

一种常见的方法是使用绿色表示已完成的阶段，黄色表示进行中的阶段，红色表示延迟的阶段，灰色表示尚未开始的阶段。

当然，根据实际情况，你也可以选择其他颜色。

在绘制工程阶段的条形图时，每个阶段的长度应该与其工期相匹配。

可以使用横向的矩形来表示每个阶段，矩形的长度取决于工期的长度。

例如，如果一些阶段需花费3个月的时间，则对应的矩形长度应为3个单位。

为了更清晰地展示工程进度，可以根据实际需求，将图表进行分组。

例如，可以按照不同的施工区域或工程部分进行分组，并用不同的颜色进行标记。

这样可以更方便地查看每个部分的完成情况和整体进度。

当工程进度发生变化时，可以通过修改相应阶段的颜色或长度来更新图表。

例如，如果一些阶段的进度延迟了一周，则可以将该阶段的颜色从黄色改为红色，并将其长度增加一周的单位。

在制作施工进度横道图时1.图表上的文字要清晰可读，建议使用大号字体，并使用粗体或斜体来突出重要信息。

2.时间轴的刻度要均匀分布，以便准确显示工期和进度。

3.添加图例，解释各种颜色的含义。

4.使用有序的顺序排列工程阶段，以便更好地展示整体进度。

总结起来，施工进度横道图是一种直观有效的展示工程项目施工进度的工具。

通过清晰地展示每个工程阶段的完成情况和整体进度，可以帮助项目团队和相关利益相关方更好地了解项目的进展情况，及时做出调整和决策。

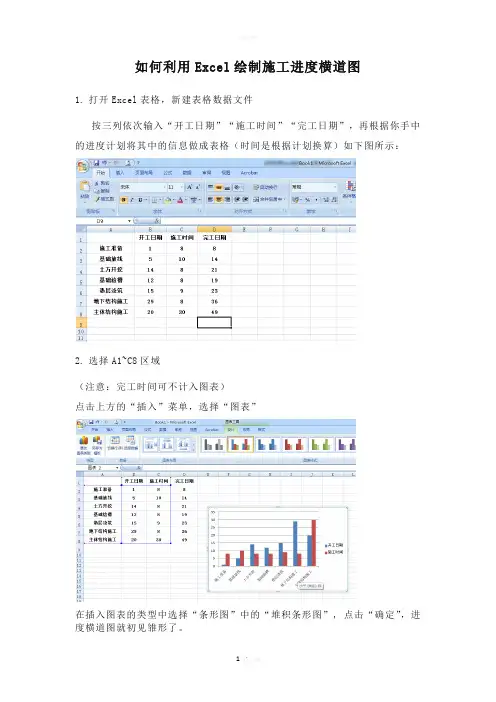

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

建筑施工进度计划网络图及横道图1.简介建筑施工进度计划网络图及横道图是建筑项目管理中的重要工具之一。

它通过图形化的展示，帮助项目管理人员清晰地了解项目的工期安排、工序流程以及各个任务之间的依赖关系，从而为项目的顺利进行提供有力的支持。

本文档旨在介绍建筑施工进度计划网络图及横道图的基本概念和使用方法。

2.建筑施工进度计划网络图建筑施工进度计划网络图又称为PERT图，是将项目的各个活动以节点表示，通过连接这些节点的路径表示活动之间的逻辑关系。

每个节点代表一个具体的活动，箭头表示活动之间的先后顺序。

网络图中的节点可以分为关键节点和非关键节点，关键节点是指对整个项目的时间安排具有重要影响的节点，它们的延误可能导致整个项目延期。

3.建筑施工进度横道图建筑施工进度横道图是在建筑施工进度计划网络图的基础上，添加任务持续时间的信息和任务之间的依赖关系，形成一个直观的时间轴，用来展示项目任务的预计开始和结束时间。

横道图将各个任务沿着时间轴进行排列，任务之间的依赖关系以箭头的形式表示。

4.制作建筑施工进度计划网络图及横道图的步骤制作建筑施工进度计划网络图及横道图的步骤如下：步骤1：确定项目活动首先，需要明确项目的各个活动，将它们列举出来，并为每个活动分配一个唯一的标识符。

步骤2：确定活动之间的依赖关系确定每个活动之间的逻辑关系，即某个活动的完成是否依赖于其他活动的完成。

将这些依赖关系以箭头的形式添加到网络图中。

步骤3：确定活动的持续时间为每个活动确定预计的持续时间，并将其添加到网络图中。

可以根据历史数据、专家意见或其他可靠信息进行估算。

步骤4：计算最早开始时间和最晚开始时间基于活动之间的依赖关系和持续时间，计算每个活动的最早开始时间和最晚开始时间。

最早开始时间是指在没有任何限制的情况下，该活动可以开始的最早时间；最晚开始时间是指活动必须在不影响整个项目进度的前提下开始的最晚时间。

步骤5：确定关键路径关键路径是指项目中最长的路径，它决定了整个项目的最短完成时间。

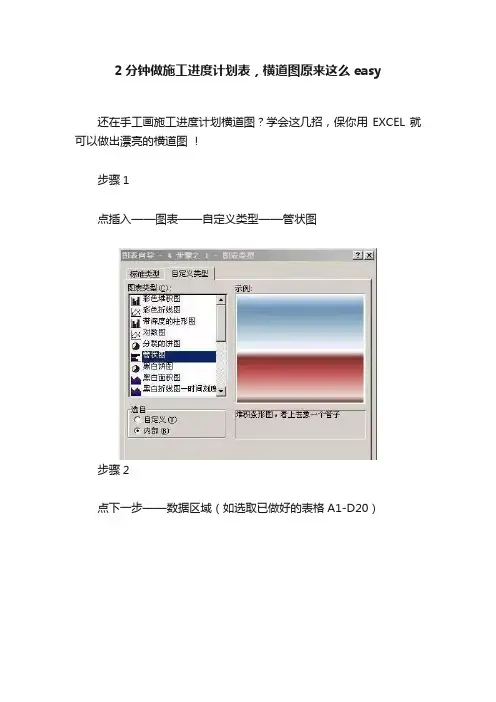

2分钟做施工进度计划表，横道图原来这么easy还在手工画施工进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。

右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y 轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非XY轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。

步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。

项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。

进度计划横道图怎么画进度计划横道图是项目管理中常用的工具，它可以清晰地展示项目的各项任务和其在时间轴上的安排。

本文将介绍如何画进度计划横道图。

进度计划横道图，也称为Gantt图，是由美国工程师亨利·冈特(Henry Gantt)在20世纪初提出的。

它通过将任务和时间轴放置在同一个图表中，使团队成员更容易理解任务的完成情况和时间安排。

在画进度计划横道图之前，我们首先需要确定项目的任务和时间。

可以通过项目管理软件或Excel等工具记录下项目的所有任务，并为每个任务分配开始时间和结束时间。

在此基础上，我们就可以开始画横道图了。

在纸上或画布上，画一条长直线，代表项目的时间轴。

根据项目的总工期，划分出适当的时间段，并在时间轴上标明时间节点。

例如，如果项目总工期为10周，则可以将时间轴划分为10个等长的部分，每个部分代表一周。

接下来，将项目中的各项任务与其对应的时间段放置在时间轴上。

任务的表示可以使用矩形或横条。

根据任务的开始时间和结束时间，在时间轴上找到对应的位置，并用矩形或横条填充该时间段。

任务的长度可以根据其持续时间进行调整，时间越长，矩形或横条就越长。

在横道图上，我们可以同时展示多个任务，每个任务占据一行。

如果一些任务之间存在依赖关系，可以使用箭头连接它们，以表示任务的先后次序。

箭头的起点表示前置任务的结束时间，箭头的终点表示后置任务的开始时间。

除了任务的时间安排外，横道图还可以标注任务的重要程度、负责人以及任务状态等信息。

这些信息可以根据实际需求进行标注。

例如，可以使用不同的颜色或符号表示任务的重要程度，使用不同的字体或加粗表示负责人，使用符号表示任务状态等。

最后，要记得给进度计划横道图加上标题和图例，以方便查阅和理解。

标题可以简单描述项目名称和时间范围，图例则解释了图中各个符号和颜色的含义。

在画完进度计划横道图后，可以将其复制或扫描到电脑上，方便随时查看和更新。

如果项目中的任务发生了变化，可以通过修改横道图上的任务时间和相关信息，快速反映到计划中。

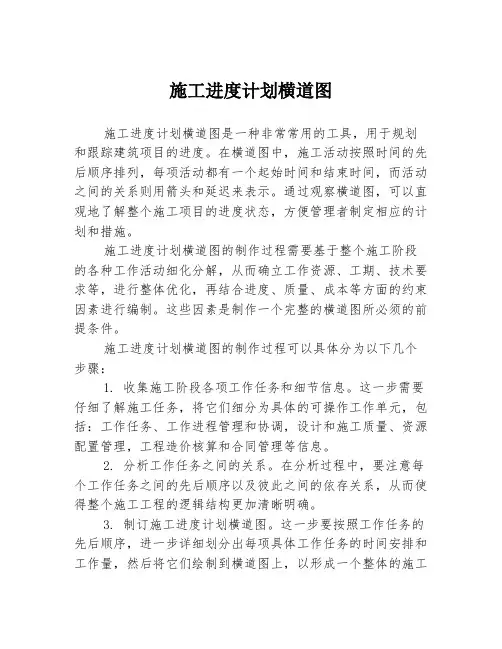

施工进度计划横道图施工进度计划横道图是一种非常常用的工具，用于规划和跟踪建筑项目的进度。

在横道图中，施工活动按照时间的先后顺序排列，每项活动都有一个起始时间和结束时间，而活动之间的关系则用箭头和延迟来表示。

通过观察横道图，可以直观地了解整个施工项目的进度状态，方便管理者制定相应的计划和措施。

施工进度计划横道图的制作过程需要基于整个施工阶段的各种工作活动细化分解，从而确立工作资源、工期、技术要求等，进行整体优化，再结合进度、质量、成本等方面的约束因素进行编制。

这些因素是制作一个完整的横道图所必须的前提条件。

施工进度计划横道图的制作过程可以具体分为以下几个步骤：1. 收集施工阶段各项工作任务和细节信息。

这一步需要仔细了解施工任务，将它们细分为具体的可操作工作单元，包括：工作任务、工作进程管理和协调，设计和施工质量、资源配置管理，工程造价核算和合同管理等信息。

2. 分析工作任务之间的关系。

在分析过程中，要注意每个工作任务之间的先后顺序以及彼此之间的依存关系，从而使得整个施工工程的逻辑结构更加清晰明确。

3. 制订施工进度计划横道图。

这一步要按照工作任务的先后顺序，进一步详细划分出每项具体工作任务的时间安排和工作量，然后将它们绘制到横道图上，以形成一个整体的施工阶段计划图。

4. 调整横道图。

当横道图制作完成并绘制完毕之后，还需要进行必要的调整，以考虑到各种可能的延迟和误差因素。

这需要对关键路径、时间预估等问题进行评估和调整，使得整个横道图更加合理、可行。

5. 更新横道图。

在施工过程中，随着各种因素的变化，施工进度计划横道图也需要及时更新，以反映实际进度的变化情况。

这一步非常重要，可以及时发现问题及时解决，保证项目施工质量和进度。

总之，施工进度计划横道图对于管理施工项目至关重要。

它可以帮助管理人员规划施工项目的进度，及时发现问题，采取有力的措施，确保施工项目的顺利完成。

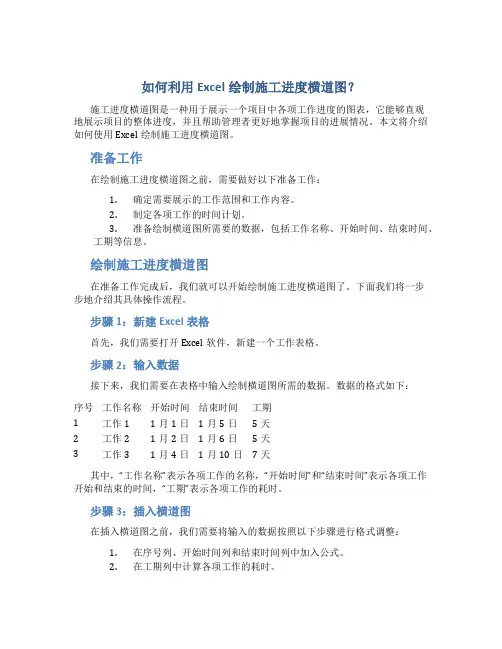

如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。

本文将介绍如何使用Excel绘制施工进度横道图。

准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。

2.制定各项工作的时间计划。

3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。

绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。

下面我们将一步步地介绍其具体操作流程。

步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。

步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。

数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。

步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。

2.在工期列中计算各项工作的耗时。

3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。

调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。

2.依次点击“插入”->“条形图”->“横向堆积条形图”。

3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。

绘制完毕后，我们就成功地绘制了施工进度横道图。

施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。

在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。

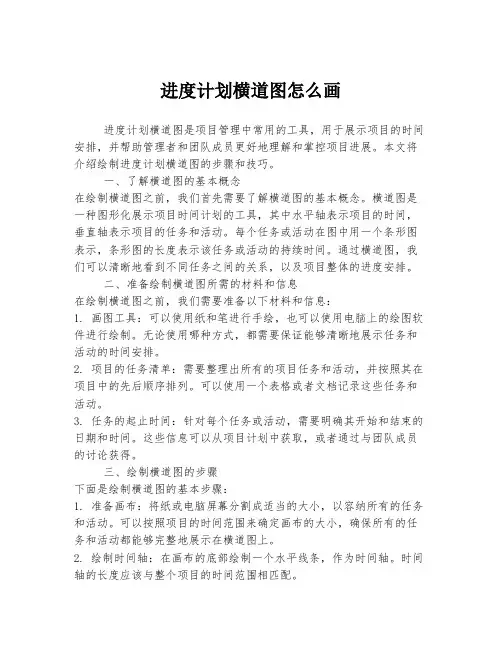

进度计划横道图怎么画进度计划横道图是项目管理中常用的工具，用于展示项目的时间安排，并帮助管理者和团队成员更好地理解和掌控项目进展。

本文将介绍绘制进度计划横道图的步骤和技巧。

一、了解横道图的基本概念在绘制横道图之前，我们首先需要了解横道图的基本概念。

横道图是一种图形化展示项目时间计划的工具，其中水平轴表示项目的时间，垂直轴表示项目的任务和活动。

每个任务或活动在图中用一个条形图表示，条形图的长度表示该任务或活动的持续时间。

通过横道图，我们可以清晰地看到不同任务之间的关系，以及项目整体的进度安排。

二、准备绘制横道图所需的材料和信息在绘制横道图之前，我们需要准备以下材料和信息：1. 画图工具：可以使用纸和笔进行手绘，也可以使用电脑上的绘图软件进行绘制。

无论使用哪种方式，都需要保证能够清晰地展示任务和活动的时间安排。

2. 项目的任务清单：需要整理出所有的项目任务和活动，并按照其在项目中的先后顺序排列。

可以使用一个表格或者文档记录这些任务和活动。

3. 任务的起止时间：针对每个任务或活动，需要明确其开始和结束的日期和时间。

这些信息可以从项目计划中获取，或者通过与团队成员的讨论获得。

三、绘制横道图的步骤下面是绘制横道图的基本步骤：1. 准备画布：将纸或电脑屏幕分割成适当的大小，以容纳所有的任务和活动。

可以按照项目的时间范围来确定画布的大小，确保所有的任务和活动都能够完整地展示在横道图上。

2. 绘制时间轴：在画布的底部绘制一个水平线条，作为时间轴。

时间轴的长度应该与整个项目的时间范围相匹配。

3. 绘制任务条形图：根据任务和活动的起止时间，在时间轴上绘制相应的任务条形图。

每个任务的开始和结束时间对应的位置可以用一个垂直的竖线标识，并在竖线旁边绘制任务的名称。

4. 连接相关任务：对于存在前后关系的任务，可以使用水平的连接线将它们连接起来。

例如，如果某个任务必须在另一个任务完成后才能开始，那么可以在两个任务条形图的上方绘制一条水平的连接线。

施工进度计划横道图(总进度计划)施工进度计划横道图(总进度计划)引言概述：在建筑工程项目中，施工进度计划横道图是一个重要的工具，用于规划和管理项目的进度。

它可以帮助项目团队了解项目的整体进展情况，并确保项目按时完成。

本文将详细介绍施工进度计划横道图的定义、作用和制作步骤。

一、施工进度计划横道图的定义1.1 横道图的概念施工进度计划横道图是一种图形化的工具，用于显示项目的工作任务和其相互关系。

它以时间为横轴，以工作任务为纵轴，通过连接任务之间的关系和依赖关系，形成一个整体的进度计划。

1.2 横道图的要素横道图由一系列的工作任务组成，每个工作任务都有一个开始时间和结束时间。

任务之间的关系可以分为三种类型：完成-开始（FS）、完成-完成（FF）和开始-开始（SS）。

这些关系可以帮助确定任务之间的依赖关系，确保项目按顺序进行。

1.3 横道图的作用施工进度计划横道图可以帮助项目团队了解项目的整体进度情况，包括任务的开始时间、结束时间和工期。

它还可以帮助团队识别项目中的关键路径，即项目中最长的任务序列，决定了整个项目的最短完成时间。

二、施工进度计划横道图的制作步骤2.1 收集项目信息在制作施工进度计划横道图之前，需要收集项目的相关信息，包括项目的工作任务、任务之间的关系和依赖关系。

这些信息可以从项目计划书、施工图纸和项目管理软件中获取。

2.2 绘制工作任务根据收集到的项目信息，将工作任务按照时间顺序绘制在横道图上。

每个工作任务都应该有一个开始时间和结束时间，并且按照任务之间的关系进行连接。

2.3 确定关键路径根据绘制好的横道图，可以通过计算每个任务的最早开始时间和最晚结束时间，确定项目的关键路径。

关键路径上的任务不能延误，否则会导致整个项目的延期。

三、施工进度计划横道图的优势3.1 显示项目进度施工进度计划横道图可以直观地显示项目的进度情况，帮助项目团队了解项目的整体进展情况。

团队成员可以根据横道图上的信息，及时调整工作计划，确保项目按时完成。

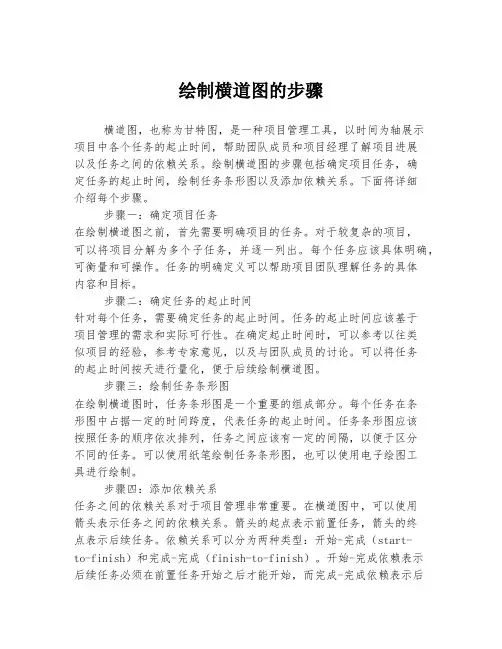

绘制横道图的步骤横道图，也称为甘特图，是一种项目管理工具，以时间为轴展示项目中各个任务的起止时间，帮助团队成员和项目经理了解项目进展以及任务之间的依赖关系。

绘制横道图的步骤包括确定项目任务，确定任务的起止时间，绘制任务条形图以及添加依赖关系。

下面将详细介绍每个步骤。

步骤一：确定项目任务在绘制横道图之前，首先需要明确项目的任务。

对于较复杂的项目，可以将项目分解为多个子任务，并逐一列出。

每个任务应该具体明确，可衡量和可操作。

任务的明确定义可以帮助项目团队理解任务的具体内容和目标。

步骤二：确定任务的起止时间针对每个任务，需要确定任务的起止时间。

任务的起止时间应该基于项目管理的需求和实际可行性。

在确定起止时间时，可以参考以往类似项目的经验，参考专家意见，以及与团队成员的讨论。

可以将任务的起止时间按天进行量化，便于后续绘制横道图。

步骤三：绘制任务条形图在绘制横道图时，任务条形图是一个重要的组成部分。

每个任务在条形图中占据一定的时间跨度，代表任务的起止时间。

任务条形图应该按照任务的顺序依次排列，任务之间应该有一定的间隔，以便于区分不同的任务。

可以使用纸笔绘制任务条形图，也可以使用电子绘图工具进行绘制。

步骤四：添加依赖关系任务之间的依赖关系对于项目管理非常重要。

在横道图中，可以使用箭头表示任务之间的依赖关系。

箭头的起点表示前置任务，箭头的终点表示后续任务。

依赖关系可以分为两种类型：开始-完成（start-to-finish）和完成-完成（finish-to-finish）。

开始-完成依赖表示后续任务必须在前置任务开始之后才能开始，而完成-完成依赖表示后续任务必须在前置任务完成之后才能开始。

根据实际需求，可以添加适当的依赖关系到横道图中。

步骤五：检查和调整在绘制完横道图后，应该对图表进行检查和调整。

检查的目的是确保任务的起止时间和依赖关系的准确性。

同时，还需要检查横道图的可读性和美观性。

如果需要对任务进行调整，可以根据实际情况修改任务的起止时间或依赖关系。

施工进度计划横道图(总进度计划)引言概述：施工进度计划横道图，又称总进度计划，是施工项目管理中的重要工具之一。

它通过图形化的方式展示了项目的整体进度安排，匡助项目团队和相关方了解项目的时间安排、关键路径和资源分配情况。

本文将详细介绍施工进度计划横道图的概念、制作方法、应用场景、优势和注意事项。

一、概念1.1 施工进度计划横道图是指将项目的各项工作按照时间顺序罗列在一个时间轴上，通过箭头表示工作的先后顺序和持续时间，从而形成一个整体的进度计划图。

1.2 横道图通常包括项目的所有工作任务、估计工期、关键路径、资源分配等信息，是项目管理团队制定计划、监控进度和调整资源的重要依据。

1.3 通过施工进度计划横道图，项目管理团队可以清晰地了解项目的整体进度安排，及时发现问题并采取措施，确保项目按时按质完成。

二、制作方法2.1 确定项目范围和目标，将项目分解为具体的工作任务，并确定各项任务的先后顺序和依赖关系。

2.2 根据任务的持续时间和资源需求，绘制出整体的进度计划图，标注关键路径和里程碑节点。

2.3 不断更新和调整横道图，根据实际进度情况和资源变化进行优化，确保项目的进度计划与实际执行保持一致。

三、应用场景3.1 施工进度计划横道图适合于各类施工项目，包括建造工程、道路工程、水利工程等，匡助项目管理团队有效管理项目进度和资源。

3.2 在项目启动阶段，横道图可以匡助团队制定详细的工作计划和时间安排，确保项目按时启动和发展顺利。

3.3 在项目执行阶段，横道图可以匡助团队监控进度情况，及时调整资源和工作安排，保证项目按计划完成。

四、优势4.1 施工进度计划横道图可以直观地展示项目的整体进度安排，匡助团队和相关方了解项目的执行情况。

4.2 通过横道图，可以清晰地识别项目的关键路径和关键节点，及时发现问题并采取措施，确保项目的顺利进行。

4.3 横道图可以匡助团队合理分配资源和调整工作安排，提高项目的执行效率和质量。

施工进度计划横道图总进度计划施工进度计划横道图总进度计划是指对于一项工程项目而言，根据工程设计的要求、施工经验以及施工现场实际情况，制定出一份合理、可执行的施工进度计划，以此来保证工程项目能够按照预期计划安排进行，最终实现按时、按质地完成，进而确保项目的顺利进行和客户的满意。

一、施工进度计划横道图的编制工作1、横道图的内容施工进度计划横道图主要包括了工程项目的总进度计划、每个工程节点的起止时间、关键路径、建设周期、进度预警等。

其中，总进度计划是整个施工进度计划的重要组成部分，也是进度计划横道图的核心内容，该部分应该具备明确的时间节点和相应的完成任务，并且不断进行分解和细化。

同时，需要根据实际情况进行合理的计划调整，确保横道图具有合理性和可实施性。

2、横道图的编制流程施工进度计划横道图的编制是需要按照一定流程进行的，这个流程包括了以下几个步骤：（1）分析工程项目的特点和要求，确定总进度计划；（2）进行分解和细化，根据实际情况进行调整；（3）确定每个工程节点及其起止时间；（4）制定建设周期和关键路径，进行进度分析和控制；（5）对可能出现的风险和问题进行预测和应对；（6）横道图的审查和确认，并进行后续的维护和更新。

通过上述步骤，就可以完成一份符合要求的施工进度计划横道图，为工程项目的顺利进行提供保障。

二、施工进度计划横道图的重要作用1、有利于实现工程项目的全面管理施工进度计划横道图可以对每个施工环节的时间节点和任务进程进行合理规划和管理，确保每个施工阶段能够顺利进行，有效降低工程项目的风险和隐患，提高施工效率和管理水平。

2、有利于项目进度的及时监控施工进度计划横道图可通过相关工具和手段对项目进程和进度进行监控和跟踪，及时提醒和警示相关责任人员，对项目进度的任何偏差或延迟进行及时的调整和控制，保障项目的按时、按质完成。

3、有利于提高工程质量通过施工进度计划横道图的制定和管理，对工程项目的每个施工阶段进行严格的把控和管理，有利于保证工程项目的质量和稳定性，减少因施工环节 mistake 或验收不合格而导致的工程质量问题和纠纷。

自动化生成施工横道图和网络图——超好用的方案随着工业技术的飞速发展，越来越多的企业开始使用自动化工具来简化和加速日常工作流程。

在建筑和工程管理领域，施工横道图和网络图的绘制通常是非常繁琐和耗时的任务。

然而，现在已经有了一些自动化工具，可以帮助工程师和项目经理快速生成准确的图表。

下面，我们将介绍几个自动化生成施工横道图和网络图的超好用的方案。

1. WBS Chart ProWBS Chart Pro是一款功能强大的项目管理软件，它可以帮助用户快速创建施工横道图和网络图。

WBS Chart Pro可以集成到Microsoft Office中，并提供各种绘图工具来简化横道图和网络图的绘制过程。

此外，WBS Chart Pro还具有灵活的数据导入和导出功能，可以与其他项目管理软件进行无缝集成。

WBS Chart Pro允许用户自由排列任务、设置各种约束条件，进行资源分配和预算规划。

利用数据库技术，它能够自动计算进度、资源消耗和成本分配。

用户可以根据需要进行事件驱动或时间驱动的排程，并进行全局的、范围的或只关注某些特定任务的分析。

WBS Chart Pro的主要优点是，它是一个全面的项目管理软件，并且易于使用。

因此，它非常适合于中小型企业项目管理和个人使用。

2. GanttProjectGanttProject是一款开源的项目管理软件，它专门用于生成施工横道图和网络图。

该软件与微软项目管理软件相似，但是它是免费的，并且具有一些额外的功能，如全局资源分配和汇报。

GanttProject支持多种导入和导出格式，包括Microsoft Project MPP、XML、CSV和HTML等。

此外，它还允许用户添加任务限制、依赖关系和备注等信息，并支持图表颜色和样式自定义。

GanttProject的主要优点是，它是一个免费的项目管理软件，并且易于使用。

该软件被广泛应用于各种规模的项目，并且有一个活跃的社区，可以提供技术支持和帮助。

施工进度计划横道图(总进度计划)引言概述：施工进度计划横道图，也称总进度计划，是在施工项目中用于规划、控制和监督施工进度的重要工具。

它以图形的形式展示了项目的各个工作任务和其相互关系，能够帮助项目团队了解项目的整体进度，并及时识别和解决可能的问题。

本文将详细介绍施工进度计划横道图的意义和作用，并分别从项目计划编制、进度控制、资源分配、风险管理和沟通协调等五个方面进行阐述。

一、项目计划编制1.1 定义项目目标和范围：在编制施工进度计划横道图之前，首先需要明确项目的目标和范围，明确项目的交付要求和工作内容。

1.2 划分工作任务：将项目的工作内容划分为不同的任务，每个任务应具备明确的开始和结束时间，以及所需的资源和依赖关系。

1.3 确定关键路径：通过分析各个任务之间的依赖关系和工期，确定项目的关键路径，即影响项目总工期的最长路径。

二、进度控制2.1 监督工作进展：根据施工进度计划横道图，定期对项目的工作进展进行监督和检查，确保项目按计划进行。

2.2 调整资源分配：根据实际情况，对资源进行合理的调配和分配，以保证项目的进度和质量。

2.3 处理延误和风险：及时发现和处理工作延误和风险，采取相应的措施，避免对整个项目进度造成影响。

三、资源分配3.1 识别资源需求：根据项目的工作任务和进度计划，确定所需的人力、物力和财力资源。

3.2 分配资源优先级：根据项目的关键路径和工作的重要性，确定资源的分配优先级，确保关键任务的资源得到优先保障。

3.3 监控资源使用情况：对项目的资源使用情况进行监控和管理，及时发现和解决资源短缺或浪费的问题。

四、风险管理4.1 识别项目风险：在编制施工进度计划横道图的过程中，识别可能出现的风险，并进行评估和分类。

4.2 制定风险应对策略：对于识别到的风险，制定相应的应对策略，包括风险的减轻、转移、接受等。

4.3 定期风险评估：定期对项目的风险进行评估和监控，根据实际情况进行调整和改进。

施工进度计划横道图
施工进度计划横道图是一种将施工工程各个工序按时间顺序排列，并以水平线段表示工序的持续时间的图表。

它可以清晰地展示整个工程的施工进度、每个工序的起止时间和工期等信息，对项目管理和监控具有重要的指导意义。

横道图在制作时需要确定以下几个关键信息：工序名称、开始时间、结束时间、工期以及前驱关系等。

在制作过程中，可以使用不同的符号、颜色和线型等来区分不同的工序，使图表更加清晰易懂。

施工进度计划横道图一般分为三个主要部分：顶部为项目整体工期的时间刻度，左侧为工序名称，底部为时间轴。

其中，时间轴上每一个点代表一个时间单位（例如天、周、月等），工序名称则以最广泛使用的树形结构进行排列，使得各个工序之间的逻辑关系一目了然。

在横道图中，每一个工序由一条横向的线段表示，线段的长度代表了工序的持续时间。

工序之间的关系可以用箭头、虚线、实线等方式表示，箭头代表着紧前工序，指向紧后工序。

这样可以清楚地看出各个工序之间的前后顺序和依赖关系。

横道图的优点是可以清晰地展示整个工程的施工进度，帮助项目管理人员及时发现和解决问题，保证施工进度的正常进行。

它还可以用于与各相关方进行沟通和协调，提高工作效率和效果。

施工进度计划横道图的制作可以使用专业的项目管理软件，如Microsoft Project、WBS Chart Pro等，也可以使用Excel等电子表格软件进行手工制作。

无论使用何种方式，关键是要准确地收集和整理项目工期和工序信息，并根据实际情况进行调整和更新。

利用office绘制施工进度计划横道图
在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

Step1启动Excel，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，启动“图表向导-4步骤之1-图表类型”(如图2)。

Setp2切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置；同时在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3)。

综合厂房施工进度横道图横道图是一种图形表示工程项目施工进度和关键里程碑的工具。

在综合厂房施工中，横道图可以用来展示不同工作任务的起止时间以及它们之间的逻辑关系。

通过以时间为横轴，将各项工作任务按顺序排列在纵轴上，横道图能够清晰地展示出施工进度中的任务延迟、并行工作、关键路径等重要信息。

横道图通常使用直线和箭头来表示工作任务的起止时间和逻辑关系。

每个工作任务都可以用一个横道来表示，不同的工作任务之间可以存在交叉或重叠，表示它们之间的逻辑关系。

箭头表示任务的依赖关系，即一个任务的开始必须在其前置任务完成之后。

通过观察横道图，项目管理人员可以更好地理解工程项目的整体进度，并对延迟任务进行调整和优化。

综合厂房施工进度横道图是一种重要的工程项目管理工具，可以帮助项目团队实时跟踪施工进度，发现潜在的延迟风险，并及时采取调整措施。

同时，横道图也能够提供给项目干系人一个直观的视觉展示，使他们更加了解项目的整体进度和任务关系。

因此，在综合厂房施工中，合理使用横道图是实现项目顺利进行的关键之一。

综合厂房施工进度横道图主要由以下几个部分构成：工期计划：横道图的基础是施工项目的工期计划，它显示了整个施工过程的时间安排。

工期计划可以根据施工阶段的不同包括多个任务或活动，每个任务或活动通过箭头和时间尺度进行连接和标记。

任务或活动：每个任务或活动代表着施工过程中的一个特定工作，例如地基施工、结构施工、装饰装修等。

每个任务或活动在横道图上以不同的箭头进行表示，并且按照工期计划的顺序进行排列。

任务或活动的持续时间通常用时间尺度来显示。

关系和依赖：横道图中的箭头表示了任务或活动之间的关系和依赖。

箭头的起点和终点分别代表了前置任务和后续任务，箭头的长度表示了任务或活动的持续时间。

通过箭头的连接，可以清楚地了解不同任务或活动之间的关系，以及它们之间是否存在依赖关系。

里程碑：在横道图上，可以标记一些重要的事件或里程碑，以便在整个施工过程中进行重点关注和控制。
