第 1 页 共 9 页电缆载流量选择参考意见前言：电缆工程设计根据与架空线载流量或输送容量选择电缆截面,而各电缆生产厂家提供的载流量不尽相同,因此存在基准值不统一的问题.经过对比瑞利、宝胜BICC 、山东电缆厂、沈古等厂家提供的载流量比较，比瑞利提供的载流量技术条件比较齐全，数值偏安全，符合以往工程载流量和电缆截面的选择，为此，建议以该厂家提供的载流量为基准。

再根据《电力工程电缆设计规范》中辐射条件不同时电缆允许持续载流量的校正系数进行修正后选择合适的电缆截面。

一、《电力工程电缆设计规范》载流量的校正系数：比瑞利提供的条件：导体最高持续工作温度：900C ；土壤热阻系数：1.20C.m/W ；空气温度：400C ；土壤温度：250C 。

根据《电力工程电缆设计规范》关于敷设条件不同时电缆允许持续载流量的校正系数K=K 1*K 2*K 3 ………………(此规定适用于三芯电缆)其中：K 1——并列校正系数：10kV 三芯和110kV 单芯穿于φ160管，排管间距为210mm ，35kV 三芯和220kV 单芯穿于φ200管，间距250mm ，参照6根并列，K 1=0.81)；K 2——土壤热阻系数：当取值1.20C.m/W(土壤潮湿，规律性下雨)时，K 2=1.0；当取值1.50C.m/W(土壤干燥，雨量不大)时，K 2=0.93；K 3——环境温度修正系数：)4090()4090()1()2(3----==Q Qm Q Qm K ＝1.0因此三芯电缆校正系数：K= K 1*K 2*K 3=0.8*0.93*1.0=0.75考虑到绝大部分电缆在排管中多根并列敷设，而K2仅为土壤中多根直埋并行敷设，建议三芯电缆修正系数K 取0.7，单芯电缆K 取0.75；双拼电缆K 值取0.75*0.9=0.675(载流量按照单根载流量*2*0.9取值)。

二、电缆截面的选择参考：(一)：8.7/10kV~26/35kV电力电缆截面选取：第 2 页共9 页(二)、64/110kV~127/220电力电缆截面选取：第 3 页共9 页三、导线与电缆截面的匹配：导线的载流量换算到最高气温月平均350C,修正系数为0.89，载流量为：LGJ-70/10 ：297×0.89＝264(A)LGJ-95/20 ：370×0.89＝329(A)LGJ-120/20：415×0.89＝370(A)LGJ-185/25：560×0.89＝499(A)LGJ-240/30：662×0.89＝590(A)LGJ-300/25：760×0.89＝677(A)LGJ-400/35：882×0.89＝785(A)LGJ-630/45：1182×0.89＝1052(A)第 4 页共9 页第 5 页共9 页第 6 页共9 页第7 页共9 页第8 页共9 页注：表格中”/”表示常规设计中不采用此型号/型式的电缆。

电缆选型技术报告（1）电缆芯数和芯线材质电力电缆的线芯的作用是传送电流，线芯的损耗主要由导体截面和电导率决定，为了减少电缆线芯中的损耗和电压降，电缆线芯一般采用高电导率的金属材料铜或铝制成。

为了增加电缆的柔软性和可曲度，较大截面的电缆线芯由多根较小直径的导线绞合而成。

送电线路为重要的电源线路，电压高、正常工作的电流大，因此选用芯线材质为铜的单芯电缆。

（2）电缆的绝缘水平中性点直接接地的220kV交流系统，为高可靠线路，其所在系统中的接地故障能很快切除，在任何情况下故障持续时间不超过1min，因此选用的电缆相间额定工频电压为220kV、相对地额定工频电压为127kV，雷电冲击耐压为1050kV。

（3）电缆的绝缘类型推荐选用以交联聚乙烯为绝缘材料（XLPE）的电缆。

这种电缆具有以下优点：1）结构简单，运行维护方便，不像充油电缆那样需要有一整套的供油系统及告警系统；2）重量轻，便于施工、安装；3）电气性能好，击穿电场强度高，介质损耗角正切值高，有较高的耐热性和耐老化性，允许工作温度高，载流量大。

所采用的电缆应具备耐水树特性的绝缘结构型式，并采用全干式交联方式以降低绝缘层的水份。

为提高交联电缆的绝缘水平，应采用导体屏蔽、绝缘和绝缘屏蔽3层共挤的制造工艺，以保证导体屏蔽表面光洁平滑，使电缆的电场分布均匀，从而提高电缆的电气性能。

（4）电缆的金属护套电缆路径长5km，根据《电力电缆设计规范GB50217-2007》的规定，划分为4个单元，每个单元设置两处绝缘接头，使电缆金属护层分隔在三个区段以交叉互联接地。

单芯电缆通过交流电产生交变磁场，在电缆金属屏蔽层上产生感应电压，该电压与线芯电流及电缆长度成正比。

《电力电缆设计规范GB50217-2007》规定，交流单相电力电缆的金属护层必须直接接地，在未采取不能任意接触金属护层的安全措施时，金属护层上任一点非接地处的感应电压不得大于50V，除上述情况外，不得大于300V。

中华人民共和国国家标准电力工程电缆设计标准Standard for design of cables of electric power engineeringGB 50217-2018主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2018年9月1日中华人民共和国住房和城乡建设部公告第1827号住房城乡建设部关于发布国家标准《电力工程电缆设计标准》的公告现批准《电力工程电缆设计标准》为国家标准，编号为GB 50217-2018，自2018年9月1日起实施。

其中，第5．1．9条为强制性条文，必须严格执行。

原国家标准《电力工程电缆设计规范》GB 50217-2007同时废止。

本标准在住房城乡建设部门户网站(www．mohurd．gov．cn)公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2018年2月8日前言本标准是根据住房城乡建设部《关于印发<2015年工程建设标准规范制订、修订计划>的通知》(建标[2014]189号)的要求，由中国电力企业联合会和中国电力工程顾问集团西南电力设计院有限公司会同有关单位对《电力工程电缆设计规范》GB50217-2007修订而成的。

本标准共分7章和8个附录，主要技术内容是：总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。

本标准修订的主要技术内容是：(1)修改了本标准的适用范围；(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定；(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围；(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围；(5)增加了1kV及以下电源中性点直接接地系统中，未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定；(6)增加了移动式电气设备电缆芯数的选择要求；(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线；(8)增加了熔断器回路电缆最小热稳定截面校验的规定；(9)增加了计算电力电缆最大短路电流的短路点选择的规定；(10)修改了电力电缆金属屏蔽层有效截面计算用的最高温度取值；(11)修改了护层电压限制器工频感应过电压耐受时间。

导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。

其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。

因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。

1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。

高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。

架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。

电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。

当损耗的热能与周围发散的热能相等时，温升达到稳定值。

在一定的容许条件下，各种型号的导线容许通过的电流时不同的。

总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。

为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。

1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。

但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。

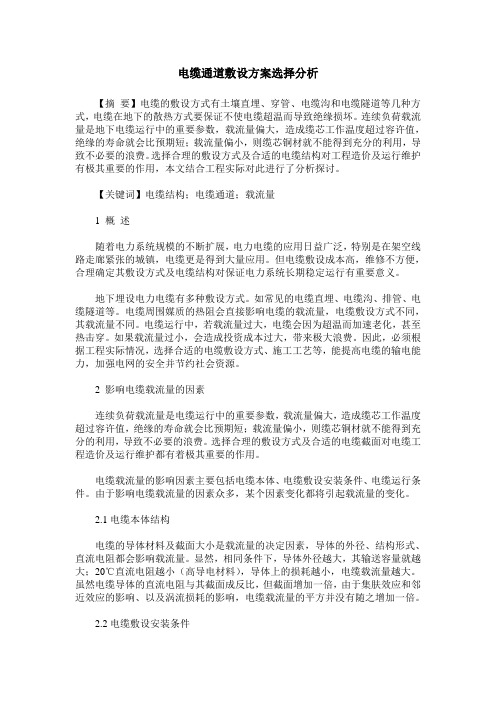

电缆通道敷设方案选择分析【摘要】电缆的敷设方式有土壤直埋、穿管、电缆沟和电缆隧道等几种方式，电缆在地下的散热方式要保证不使电缆超温而导致绝缘损坏。

连续负荷载流量是地下电缆运行中的重要参数，载流量偏大，造成缆芯工作温度超过容许值，绝缘的寿命就会比预期短；载流量偏小，则缆芯铜材就不能得到充分的利用，导致不必要的浪费。

选择合理的敷设方式及合适的电缆结构对工程造价及运行维护有极其重要的作用，本文结合工程实际对此进行了分析探讨。

【关键词】电缆结构；电缆通道；载流量1 概述随着电力系统规模的不断扩展，电力电缆的应用日益广泛，特别是在架空线路走廊紧张的城镇，电缆更是得到大量应用。

但电缆敷设成本高，维修不方便，合理确定其敷设方式及电缆结构对保证电力系统长期稳定运行有重要意义。

地下埋设电力电缆有多种敷设方式。

如常见的电缆直埋、电缆沟、排管、电缆隧道等。

电缆周围媒质的热阻会直接影响电缆的载流量，电缆敷设方式不同，其载流量不同。

电缆运行中，若载流量过大，电缆会因为超温而加速老化，甚至热击穿。

如果载流量过小，会造成投资成本过大，带来极大浪费。

因此，必须根据工程实际情况，选择合适的电缆敷设方式、施工工艺等，能提高电缆的输电能力，加强电网的安全并节约社会资源。

2 影响电缆载流量的因素连续负荷载流量是电缆运行中的重要参数，载流量偏大，造成缆芯工作温度超过容许值，绝缘的寿命就会比预期短；载流量偏小，则缆芯铜材就不能得到充分的利用，导致不必要的浪费。

选择合理的敷设方式及合适的电缆截面对电缆工程造价及运行维护都有着极其重要的作用。

电缆载流量的影响因素主要包括电缆本体、电缆敷设安装条件、电缆运行条件。

由于影响电缆载流量的因素众多，某个因素变化都将引起载流量的变化。

2.1电缆本体结构电缆的导体材料及截面大小是载流量的决定因素，导体的外径、结构形式、直流电阻都会影响载流量。

显然，相同条件下，导体外径越大，其输送容量就越大；20℃直流电阻越小（高导电材料），导体上的损耗越小，电缆载流量越大。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。

1）经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流，能保证其工作在允许温升范围之内，如果电缆、电线的截面选小了，允许载流量小于负荷电流，温升将超过允许值，加速绝缘老化，使线间绝缘程度降低，威胁用电安全；反之电缆、电线的截面选大了，将加大工程成本，造成材料资金的浪费。

①首先确定计算容量单相负荷主要指照明和单相用电设备，计算容量是把所有额定容量加在一起乘以同时使用系数Ke，一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时，应将所有单相符合均匀分配到各相，如分配不平衡时，以最大负荷相功率乘以3进行计算。

长期工作设备，如水泵等，其计算容量包所有额定容量加在一起乘以同时使用系数Ke，一般可取0.7Pj=P总*Ke反复时工作制设备，如焊机等，其视在容量Se和负荷持续率Zce。

计算容量时应进行换算，换算至负荷持续率为100%时的有功功率，在乘以利用系数Ke，一般可取0.45，功率因数COSφ；一般取0.45。

（Pj/ Se总*COSφ*Ke）2= Zce②在确定计算电流单相电流计算：I=P/Ue* COSφ式中Ue为额定电压，考虑各方面因素，单相负荷每千瓦估算为4.5A。

三相电流计算：I=P/3Ue* COSφ式中Ue为线电压，考虑各方面因素，三相负荷每千瓦估算为2A。

③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”，“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。

2）线路电压原则电压计算公式：ΔU=Ue-Ui式中Ue为额定电压，Ui为设备端电压线路电压降原则选择电缆电线截面积公式：S=Pj*L/C*ΔU%式中S导线截面，单位mm2；Pj为计算容量，单位kW； L为线路长度，单位m；C为材料内部系数，铜取77，铝取46.3；ΔU%为电压损耗百分比，一般取5%。
