微机原理与接口技术(第二版)龚尚福等编 配套实验讲义
- 格式:wps
- 大小:1.30 MB
- 文档页数:29
《微机原理与接口技术》课程教学大纲课程编号:适用专业:电子信息科学与技术学时数:48学分数: 3一、课程类别:微机原理与接口技术是电子信息科学与技术的专业基础课。
二、课程教学目标通过本课程的学习,通过本课程的学习,使学生掌握微处理器的工作原理及时序,微型计算机与外部设备数据传送的基本方法;掌握常用接口芯片的硬件结构、编程要点及使用方法;能够读懂简单的接口电路原理图及相关的控制程序;能够根据要求设计简单的常用的接口电路,编写相应的程序段;掌握实验、系统设计的基本方法。
为后继课程的学习及未来从事微机硬件及软件开发打下基础。
三、课程的目的与任务《微机原理与接口技术》课程学习内容为微型计算机系统的基本硬件组成、汇编语言指令系统、常用可编程接口电路、微机基本工作原理与应用。
通过本课程的学习,使学生掌握和理解微机的基本原理及应用开发方法,能根据实际要求完成微机系统的软、硬件设计,为后续课程奠定专业技术基础。
四、理论教学的基本要求1、了解:微机的应用前景和发展趋势;微机应用前景;8086最小模式的设计方法;现代微机的基本组成原理、功能、特点;存储器的基本工作原理;中断控制的特点、中断处理方法;微机中断系统的作用;8259的操作命令字和控制命令字的意义和使用方法;8255与8086的应用扩展设计方法;8255的方式控制字及状态字意义和使用方法、初始化设计方法;8253的6种应用扩展硬、软件设计方法;8253的引脚功能和内部组成结构;0832引脚功能和内部结构及0832与8086CPU的扩展设计方法;0809引脚功能和内部结构及0809与8086CPU的扩展设计方法;8086微机系统的小键盘设计方法;8086微机系统的七段码显示器的设计方法。
2、理解:中断请求与中断相应的基本工作过程;8259引脚功能和内部结构及各部分的工作原理与特点;8259中断触发方式和中断响应过程;多级中断响应过程;8255的三种工作方式;A/D及D/A变换器接口基本特点与转换原理;3、掌握:8086指令的寻址方式;8086的指令功能和使用方法;8086汇编语言程序格式形式和各种表达方式;汇编语言程序基本设计方法和基本要求;8086中断系统结构、8086内部与外部中断的特点、中断类型与中断向量、8086中断处理过程;8255的引脚功能和内部组成结构;8253的6种工作方式与输入/输出的时序、初始化编程;8251的控制字与状态字、初始化编程。

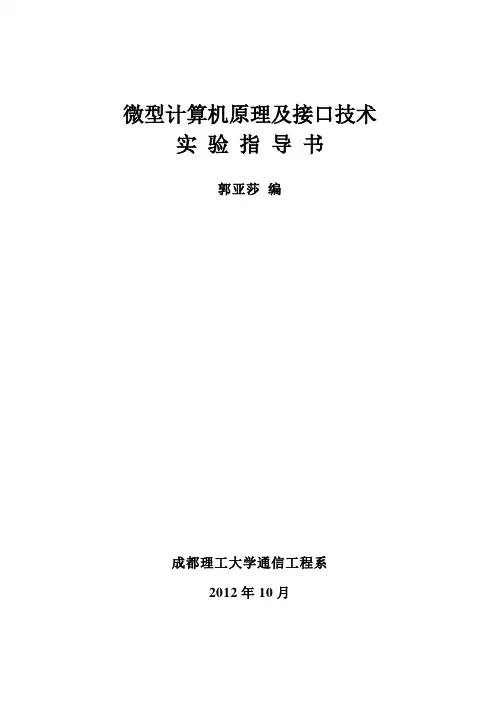

微型计算机原理及接口技术实验指导书郭亚莎编成都理工大学通信工程系2012年10月实验一汇编语言程序设计的基本要求与方法一、实验目的学习汇编语言程序设计的基本方法和技能,初步掌握用汇编语言设计、编写调试和运行的方法,为后续课程的学习建立良好的基础。
二、实验要求课前认真复习教材第4章汇编语言程序设计章节的内容,熟悉与实验有关的(文本)编辑程序、汇编程序、连接程序和动态调试程序等系统软件的使用方法。
三、实验方法实验可以采用以下两种方式进行。
方式一1.实验所需软件环境在Windows操作系统下,利用其提供的虚拟86系统功能进行实验。
将上实验课教师提供的宏汇编程序masm.exe和连接程序link.exe以及动态调试程序debug.exe复制到作实验学生自己的文件夹里。
2.建立源程序建立汇编语言源程序可以使用任何以ASCII码格式产生文本文件的编辑程序,所编辑的文件不能有任何控制码,如加底线、对齐、上下标、粗体字符等。
这样的编辑程序有EDlIN行编辑程序,WPS、PE2、EDIT、WORD全屏幕编辑程序等。
有关这类编辑程序的详细使用方法可参考有关操作手册。
这里仅以利用WORD建立文件名为example.asm的源程序为例简单说明汇编语言源程序的建立过程。
(1)打开WORD;图1(2)在WORD中输入源程序、编辑源程序等;图2(3)按纯文本格式保存源程序,注意example文件的扩展名为txt;步骤如下:点击保存——点击保存类型(T)三角形按钮,选纯文本(*.txt)——点击保存图3——出现下面的图栏,选MS-DOS——点击确定图4(4)关闭WORD;(5)在DOS窗口下将源程序example.txt的扩展名修改为example.asm。
(假设example.txt存放在D盘SHIYAN文件夹里)步骤如下:点击开始——点击运行(R)——在打开(O)栏里键入cmd,然后点击确定,随后出现DOS 窗口图5——(进入example.txt文件所在的驱动盘)在C:\Document and Settings\Administrator>键入d: 并回车——在D:〉后键入cd shiyan并回车(进入example.txt所在的(文件夹)目录)——在D:\shiyan >后键入rename example.txt example.asm 并回车。

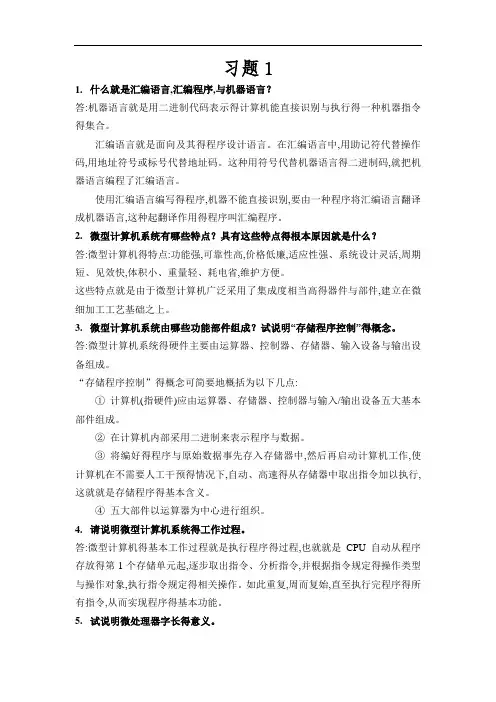

习题11.什么就是汇编语言,汇编程序,与机器语言?答:机器语言就是用二进制代码表示得计算机能直接识别与执行得一种机器指令得集合。
汇编语言就是面向及其得程序设计语言。
在汇编语言中,用助记符代替操作码,用地址符号或标号代替地址码。
这种用符号代替机器语言得二进制码,就把机器语言编程了汇编语言。
使用汇编语言编写得程序,机器不能直接识别,要由一种程序将汇编语言翻译成机器语言,这种起翻译作用得程序叫汇编程序。
2.微型计算机系统有哪些特点?具有这些特点得根本原因就是什么?答:微型计算机得特点:功能强,可靠性高,价格低廉,适应性强、系统设计灵活,周期短、见效快,体积小、重量轻、耗电省,维护方便。
这些特点就是由于微型计算机广泛采用了集成度相当高得器件与部件,建立在微细加工工艺基础之上。
3.微型计算机系统由哪些功能部件组成?试说明“存储程序控制”得概念。
答:微型计算机系统得硬件主要由运算器、控制器、存储器、输入设备与输出设备组成。
“存储程序控制”得概念可简要地概括为以下几点:①计算机(指硬件)应由运算器、存储器、控制器与输入/输出设备五大基本部件组成。
②在计算机内部采用二进制来表示程序与数据。
③将编好得程序与原始数据事先存入存储器中,然后再启动计算机工作,使计算机在不需要人工干预得情况下,自动、高速得从存储器中取出指令加以执行,这就就是存储程序得基本含义。
④五大部件以运算器为中心进行组织。
4.请说明微型计算机系统得工作过程。
答:微型计算机得基本工作过程就是执行程序得过程,也就就是CPU自动从程序存放得第1个存储单元起,逐步取出指令、分析指令,并根据指令规定得操作类型与操作对象,执行指令规定得相关操作。
如此重复,周而复始,直至执行完程序得所有指令,从而实现程序得基本功能。
5.试说明微处理器字长得意义。
答:微型机得字长就是指由微处理器内部一次可以并行处理二进制代码得位数。
它决定着计算机内部寄存器、ALU与数据总线得位数,反映了一台计算机得计算精度,直接影响着机器得硬件规模与造价。
