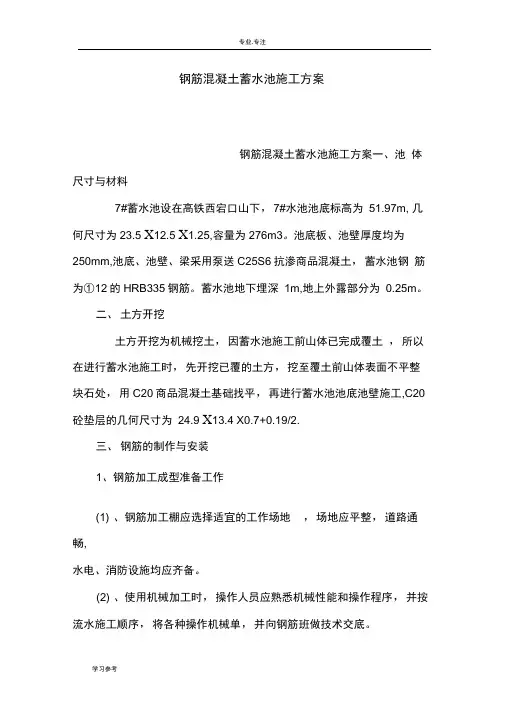

钢筋混凝土蓄水池施工方案
钢筋混凝土蓄水池施工方案一、池体尺寸与材料
7#蓄水池设在高铁西宕口山下,7#水池池底标高为51.97m,几何尺寸为23.5×12.5×1.25,容量为276m3。
池底板、池壁厚度均为250mm,池底、池壁、梁采用泵送C25S6抗渗商品混凝土,蓄水池钢筋为Φ12的HRB335钢筋。
蓄水池地下埋深1m,地上外露部分为0.25m。
二、土方开挖
土方开挖为机械挖土,因蓄水池施工前山体已完成覆土,所以在进行蓄水池施工时,先开挖已覆的土方,挖至覆土前山体表面不平整块石处,用C20商品混凝土基础找平,再进行蓄水池池底池壁施工,C20砼垫层的几何尺寸为24.9×13.4×0.7+0.19/2.
三、钢筋的制作与安装
1、钢筋加工成型准备工作
(1)、钢筋加工棚应选择适宜的工作场地,场地应平整,道路通畅,水电、消防设施均应齐备。
(2)、使用机械加工时,操作人员应熟悉机械性能和操作程序,并按流水施工顺序,将各种操作机械单,并向钢筋班做技术交底。
(3)、钢筋班接到配料后查对钢筋堆场上已经复试合格后的钢筋规格,检查钢筋外观质量,然后着手配料。
(4)、盘圆钢筋调直,采用冷拉方法调直钢筋时,免发生差错,并防止油脂类污染。
(5)、根据施工图纸,计算每种型号钢筋的规格、数量,并绘出大样图,注明各弯起钢筋的起弯位置、角度等,钢筋配料须填写配料单。
2、钢筋安装工艺
(1)、钢筋绑扎、安装、焊接质量要求,严格按设计要求施工,并保证做到不低于国家及地方规定、施工及验收规范要求。
(2)、墙、梁、板的钢筋保护层垫块必须按间距每0.7m~1m用铁丝与主筋扎牢。
(3)、钢筋在施工过程中,派专人对钢筋的规格、品种、间距、尺寸、根数、搭接与长度进行检查,自检合格后报监理验收。
(4)、在混凝土浇筑过程中,应派专人“看筋”,如发现松动、移位、保护层不符合要求的现象,均应及时修整。
(5)、为防止混凝土浇筑过程钢筋产生位移、定岗、定部位的现象,应派人检查,重点检查底板上、下皮钢筋的支撑和下皮钢筋的垫块。
(6)、钢筋规格严格按设计要求实施,墙、板、梁的钢筋直径不得随意变动,钢筋代换应征得设计单位的同意。
3、钢筋加工安装的质量控制
(1)、当钢筋的品种、级别或规格需作变更时,应办理设计变更文件。
(2)、在浇筑混凝土之前,应进行钢筋隐蔽工程验收,其内容包括:
A、纵向受力钢筋的品种、规格、数量、位置等。
B、钢筋的连接方式、接头位置、接头数量、接头面积百分率等。
C、箍筋、横向钢筋的品种、规格、数量、间距等。
D、预埋件的规格、数量、位置等。
4、钢筋进场时,应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件做力学性能检验,其质量必须符合有关标准的规定。
检查数量:按进场的批次和产品的抽样检验方案确定。
检查方法:检查产品合格证、出厂检验报告和进场验收报告。
5、钢筋连接的质量控制要求
钢筋的接头宜设置在受力较小处,同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍,同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计要求。
6、钢筋安装质量控制要求
(1)、钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。
(2)、钢筋安装的位置见允许偏差见下表
项目允许偏差(mm)
绑扎钢筋网长、宽±20
网眼尺寸±20
绑扎钢筋骨架长±10
宽、高±5
受力钢筋间距±10
排距±5
保护层厚度基础±10
柱、梁±5
板、墙±3
绑扎箍筋、横向钢筋间距±20
钢筋弯起点位置±20
预埋件中心线位置±5
水平高差±3
注:A、检查预埋件中心线位置时,应沿纵、横两个方向,并取其中的较大值。
B、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格率应达到90%以上,且不得有超过表中数值1.5倍的尺寸偏差。
7、钢筋安装安全措施
(1)、绑扎钢筋和安装钢筋骨架时,必须搭设脚手架及马道。
(2)、钢筋断料、配料、弯料等工作应在地面进行,不准在高空操作。
(3)、搬运钢筋要注意附近有无障碍物,架空电线和其他临时电气设备,防止钢筋在回转时碰撞电线或发生触电事故。
(4)、雷雨时必须停止露天操作,预防雷击钢筋伤人。
四、模板安装
1、模板安装工艺要求
(1)、支模前事先制定实施方案,保证模板的位置正确,找出施工中的轴线、标高、几何尺寸时必须测量正确、标注清楚、引用方便,标准线和记号必须显示在稳固不变的物体上。
(2)、放样弹线时,除按施工图线弹击划出工程结构轴线外还应弹击划出模板安装线。
(3)、蓄水池采用钢模板支模,钢管、穿墙防水连接片加固,使池体整体牢固,采用满堂钢管脚手架支撑模板,使模板拉结牢固,有足够的强度、刚度及稳定性。
(4)、支模结束,经验收合格后应及时浇筑混凝土,防止木模板长期曝晒、雨淋,发生变形。
(5)、在施工过程中或交接班时,应查明情况,以免因情况不清而随意改动已完成或未完成的模板成品,应注意结构部位模板搭接顺序,避免施工过程中相互影响,模板及支撑系统固定后不宜扰动。
2、模板安装的质量控制
(1)、模板及其他支架应有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的质量侧压力及施工荷载。
(2)、在浇筑混凝土之前,应对模板工程进行验收。
(3)、模板安装和浇筑混凝土时,应对模板及其支架进行观察和维护,发生异常情况时,应按施工技术方案及时进行处理。
(4)、在涂刷模板隔离剂时,不得玷污钢筋和混凝土接槎处。
(5)、模板的接缝不应漏浆,在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水。
(6)、浇筑混凝土前,模板内的杂物应清理干净。
(7)、固定在模板上的预埋件、预留孔和预留套管均不得遗漏且应安装牢固,
3、模板拆除质量控制基本要求
(1)、拆除之前必须有拆模申请,并根据同条件养护试块强度记录达到规定时,技术负责人方可批准拆模。
(2)、侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。
4、模板安装安全技术
(1)、支模应按规定的作业程序进行,模板未固定前不得进行下一道工序,严禁上下攀登连接件和支撑件。
(2)、混凝土板上拆模后形成的临边或洞口,应按规定进行防护。
5、模板拆除安全保证措施
(1)、拆除的模板必须随拆除随清理,以免钉子扎脚,阻碍通行,发生事故。
(2)、基坑内拆模,要注意基坑边坡的稳定,特别是拆除模板支撑时,可能使边坡土方发生震动而塌方,拆除的模板应及时送到离基坑较远的地方进行清理。
五、混凝土工程
1、混凝土浇筑
(1)、为确保蓄水池的工程质量,C25S6混凝土采用商品混凝土,泵送浇筑。
(2)、混凝土浇筑前将振动机械和电箱全部检查一遍,确认完好后,
填报混凝土浇筑申报,报技术负责人批准方可开始混凝土的浇筑。
商品混凝土供应较快,人员和机械适当准备充足,墙体混凝土浇筑应分层装料,分层浇筑振捣,每层浇筑厚度控制在50cm左右,混凝土下料点应分散布置,浇筑墙体时,混凝土浇筑应连续进行,间隔时间不超过2小时,浇筑时应及时清理落地灰。
混凝土墙浇注完毕后,将上口用木抹子按标高或以模板上口为准将墙面上表面混凝土抹平。
2、混凝土浇注质量保证措施
(1)、混凝土浇筑前,模板、支撑、钢筋、预埋套管等均应进行检查,符合设计要求后方可进行下道工序。
(2)、混凝土浇注前,应将模板内的垃圾、杂物、油污清理干净并浇水润湿模板,模板缝要堵平。
(3)、混凝土浇注过程中,要保证混凝土保护层厚度及钢筋位置的正确性,不得踩踏钢筋,移动套管的位置,如发现偏差和位移,应及时校正。
混凝土在振捣时,要派专人看模,发现有涨模、跑位等情况应及时处理,以保证混凝土的结构尺寸及外观。
3、混凝土施工安全技术
(1)、进入操作现场人员必须戴好安全帽,混凝土振捣工必须穿好防护靴,套好绝缘手套以防触电。
(2)、施工操作人员必须经过安全教育培训。
(3)、临时跳板和走道应搭牢固。
4、混凝土泵送安全技术
(1)、泵车就位地点应平坦坚实,周围无障碍物,上空无高压输电
线,泵车不得停放在斜坡上,就位后,泵车应显示停车灯,避免碰撞。
(2)、布料杆所用配管软管应栓上防脱安全带,泵车后及臂下严禁站人,按要求操作,泵管支撑牢固。
5、混凝土养护
(1)、蓄水池的混凝土采用专人养护,养护期不少于28天。
六、预埋件安装
(1)、蓄水池支模板前应预埋好套管,套管的数量、型号、位置必须符合设计要求。
