光电效应和普朗克常数的测定填空题1.光电效应的实验事实表明，对应于一定的辐射频率，有一电压U 0，当U AK ≦U 0时，电流为零，U 0被称为 截止电压 。
2.光电效应的定律指出，照射光的频率与极间端电压U AK 一定时， 饱和光电流 的大小与入射光的强度成正比。
3.对于不同频率的光，其截止电压的值不同，截止电压与 入射光频率 成正比关系。
当入射光频率低于某极限值ν0（ν0 随不同阴极金属材料而异）时，不论光的强度如何，照射时间多长，都没有光电流产生。
ν0称为 截止频率 。
4.光电效应是瞬时效应。
即使入射光的强度非常微弱，只要频率大于 截止频率 ，在开始照射后立即有光电子产生，所经过的时间至多为10－9秒的数量级。
5.爱因斯坦的光量子理论成功地解释了光电效应的实验规律。
写出爱因斯坦提出的光电效应方程：A m h +=2021υν 问答题1.如何通过光电效应测量普朗克常数？光电效应实验表明，截止电压U 0是频率ν的线性函数，即 eU 0 =h ν－A直线斜率k = h/e 。
e 为电子电荷常数，对于给定的光电管，只要用实验方法得出不同的辐射频率对应的截止电压，求出直线斜率，就可算出普朗克常数h 。
2.零电流法和补偿法测量截止电压有何区别？零电流法是直接将各谱线照射下测得的电流为零时对应的电压U AK 的绝对值作为截止电压U 0。
此法的前提是阳极反向电流、暗电流和本底电流都很小，用零电流法测得的截止电压与真实值相差较小。
补偿法调节电压U AK 使电流为零后，保持U AK 不变，遮挡汞灯光源，此时测得的电流I 为电压接近截止电压时的暗电流和本底电流。
重新让汞灯照射光电管，调节电压U AK 使电流值显示为I ，将此时对应的电压U AK 的绝对值作为截至电压U 0。
此法可补偿暗电流和本底电流对测量结果的影响。
3.根据你的测量数据，确定光电管阴极材料的电子逸出功A ？根据 eU 0 =h ν－AA 1=h ν-eU 0=6.626×10-34×8.214×1014-1.602×10-19×1.750 =2.640×10-19JA 2=6.626×10-34×7.408×1014-1.602×10-19×1.436=2.579×10-19J=6.626×10-34×6.879×1014-1.602×10-19×1.206A3=2.626×10-19JA=6.626×10-34×5.490×1014-1.602×10-19×0.6164=2.651×10-19J=6.626×10-34×5.196×1014-1.602×10-19×0.496A5=2.648×10-19JA=2.629×10-19J数据处理实验数据1： U0—V关系1.作出不同频率下截止电压Ua和频率ν的关系曲线，求出普朗克常数h、截止频率ν0、电子逸出功A，并算出所测量值h与公认值之间的相对误差E。
实验目的：本实验旨在通过光电效应实验测定普朗克常量，并验证光电效应与普朗克常量之间的关系。
实验原理：光电效应是指当光照射到金属表面时，金属会发射出电子的现象。
根据爱因斯坦的解释，光电效应可以用粒子模型解释，即光子（光的量子）与金属表面上的电子相互作用，使得电子获得足够的能量，从而克服金属表面的束缚力逸出。
普朗克常量（h）是描述光子的能量与频率之间关系的物理常数，它与光电效应中的电子动能和光的频率之间有关系，可以通过光电效应实验进行测定。
实验装置：光源：提供可调节的单色光源。
光电管：包括光敏阴极和阳极，用于测量光电子的电流。
电压源：用于给光电管提供适当的反向电压。
电流计：用于测量光电子的电流。
实验步骤：将光电管与电压源和电流计连接起来，确保电路正常。
调节光源的单色光频率，使其能够照射到光电管的光敏阴极上。
逐渐增加反向电压，直到观察到电流计指针发生明显变化。
记录此时的反向电压和光电管的电流值。
重复步骤3和步骤4，分别改变光源的频率和光强，记录对应的反向电压和电流值。
统计所得的数据，绘制反向电压和光电流的关系曲线。
根据实验数据和绘制的曲线，利用普朗克关系E = hf（E为光电子的动能，h为普朗克常量，f为光的频率），进行普朗克常量的测定。
实验结果与讨论：根据实验所得的反向电压和光电流的关系曲线，可以利用普朗克关系计算得到普朗克常量的数值。
在实验中应注意排除误差因素，如光强的变化、测量误差等，以提高实验结果的准确性。
结论：通过光电效应实验测定普朗克常量，并与理论值进行比较，验证了光电效应与普朗克常量之间的关系。
实验结果与理论值的接近程度可以评估实验的准确性，并对光电效应和普朗克常量的物理意义进行讨论。
需要注意的是，实验报告中还应包括实验装置的详细描述、数据记录、数据处理方法和结果分析等内容，以及可能的误差来源和改进措施。
这些信息可以根据具体的实验条件和要求进行适当调整和补充。
用光电效应测量普朗克常量【实验目的】1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法；3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。
【实验仪器】光电效应测试仪、汞灯及电源、滤色片、光阑、光电管、测试仪【实验原理】1、存在截止频率v0 ：每一种金属都有一极限频率,当入射光的频率低于截止频率时，无论光的强度如何都没有光电子产生；（v0 红限频率）2、光电效应中产生光电子速度（初动能）与光强无关，而与入射光的频率成正比；3、瞬时效应：只要v>v0立即引起光电子发射(时间间隔小的可以忽略不计)4）当AKU大于或等于U0 后，I迅速增加然后趋于饱和。
饱和光电流强度Im 与入射光强P成正比。
然而对于这些实验事实，经典的波动理论无法给出圆满的解释爱因斯坦受普朗克量子假设的启发，提出了光量子假设，当光子照射金属时，金属中的电子全部吸收光子的能量hv，电子把光子能量的一部分变成它逸出金属表面所需的功W，另一部分转化为光电子的动能，即爱因斯坦光量子理论圆满地解释了光电效应的各条实验规律光强2 >光强1aU AKUI光强光强1S2IS1I光子能量: v：光子频率 h：普朗克常数光强： N:单位时间通过单位面积的光子个数当221mmveU时，光电子动能将变为零，eU代表光电子的最大初动能存在截止电压U0光电子的最大初动能等于它反抗电场力所做的功普朗克常数的测量：得截止电压U0与入射光频率v成直线关系：实验中可用不同频率的入射光照射，分别找到相应的遏止电压U0 ，就可作出U0～ v的实验直线，此直线的斜率就是k=h/e则普朗克常数：五、实验内容与步骤1、调整仪器(1)连接仪器；接好电源，打开电源开关，充分预热（不少于20分钟）。
(2)在测量电路连接完毕后，没有给测量信号时，旋转“调零”旋钮调零。
每换一次量程，必须重新调零。
(3)取下暗盒光窗口遮光罩，换上365.0nm滤光片，取下汞灯出光窗口的遮光罩，装好遮光筒，调节好暗盒与汞灯距离。
基础物理实验-光电效应法测定普朗克常数
光电效应法测定普朗克常数是一项基础物理实验，是通过研究光电效应来测定普朗克常数（符号为h）的一种方式。
普朗克常数是物理定律中一个重要的常数，它影响到热力学、光学等物理现象。
其值与许多量子现象有关，因此普朗克常数的准确的测定具有很重要的意义。
光电效应法测定普朗克常数有两种方法：第一种是爱因斯坦-ヒル方法，第二种是思廉斯-威尔逊方法。
爱因斯坦-ヒル方法主要是测定半导体中发生光电效应时，所放射或吸收光子与电子电荷之间的关系。
思廉斯-威尔逊方法是研究普朗克常数在发生激光光电效应中及电子电荷与激光能量所关联的关系。
爱因斯坦-ヒル方法测定普朗克常数的具体实验操作是：测量铋基半导体片材，将研磨涂硅好的片材压入Si的夹头，然后将夹头底座接入电路中，成为一个封闭的系统；然后将强光源聚焦于夹头和片材之间，激发半导体材料，使它发射出电子，接着将其能谱绘制出来；最后根据电荷量分子和光子能量的关系求得普朗克常数的值。
思廉斯-威尔逊方法的实验过程是：首先构造一个电路，电路中要有激光源、金属晶体和放大器等元件；然后将一定能量的光束输出，激发金属晶体，使它产生电离；接着通过放大器将电离电荷数目设定为有限数量，最后通过积分器计算积分，得到普朗克常数的大小。
有了以上两个方法，人们便可以精确测定普朗克常数，并利用该方法进行其他实验中也会经常用到该常数的计算。
由此可见光电效应法测定普朗克常数的重要性。
通过本次实验学习，可以充分体现出基础物理实验中的实用性，使我们能够仔细学习其核心内容，深入理解并巩固学习结果。
利用光电效应测普朗克常数实验步骤测量普朗克常数的光电效应实验是一种常见的实验方法，以下是一个步骤详细的实验说明，以利用光电效应测定普朗克常数。
实验设备和材料：-光电效应实验仪器：包括光源、光电管、电压源和电流计等。
-光源：可使用氢气放电管等具有特定波长的光源。
-光电管：选择光电效应较强的光电管，例如镉面光电管。
-电压源：可以为光电管提供不同的电压。
-电流计：用于测量光电管中的电流。
实验步骤：步骤1：装置搭建1.将光电管与电压源和电流计连接起来，确保电路完整。
确保光电管的阴极朝向光源。
2.将电流计的量程设定为合适的范围，并保持其刻度清晰可读。
3.将光源切换到适当的波长，以使其与光电管光谱响应相匹配。
步骤2：测量光电流与光强关系1.先令电压源的电压为零，此时光电管中不会有电流通过。
2.将光源通过光管照射到光电管阴极上，并记录下光电流稳定值。
3.逐渐增加电压源的电压，再次记录光电流的大小。
每次增加一定的电压值后等待电流稳定再进行记录，直到光电流达到饱和或不再变化。
4.根据电流计的读数和光电管的阴极面积，计算出光电流密度（单位面积上接收到的光电流）。
步骤3：绘制光电流与光强曲线1.绘制一个光电流与光强（或电压）的散点图，横坐标为光强（或电压），纵坐标为光电流密度。
2.可以采用半对数坐标轴，即横坐标使用对数刻度，纵坐标使用线性刻度绘制图线。
3.使用最小二乘法拟合数据点得到一条最佳拟合直线。
根据光电效应的基本关系式，该直线的斜率为普朗克常数的负值。
步骤4：计算普朗克常数1.根据拟合直线的斜率，计算得到普朗克常数的负值。
2.考虑实验中存在的误差，包括光电流的测量误差、电压测量的误差等，以及仪器设备的误差，计算出普朗克常数的不确定度。
3.将实验测得的普朗克常数值和不确定度与已知的普朗克常数值进行比较，评估实验结果的准确性和可靠性。
总结：通过这个实验步骤，可以利用光电效应测定普朗克常数。
该实验操作简单，但结果的准确性和可靠性受到实验环境、测量仪器的精度和其他误差的影响。

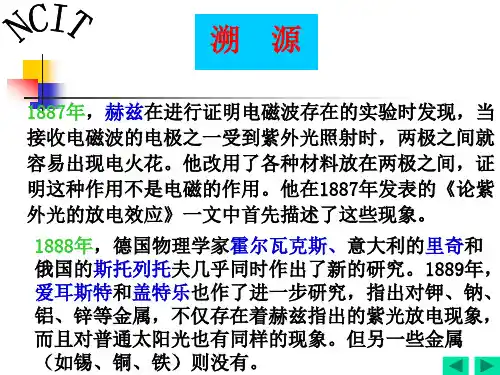

实验十一光电效应和普朗克常数的测定实验背景：光电效应是指一定频率的光照射在金属表面时，会有电子从金属表面溢出的现象。
光电效应对于认识光的本质及早期量子理论的发展，具有里程碑式的意义。
一，实验目的1，了解光电效应2，利用光电效应方程和能量守恒方程，求出普朗克常数3，测量伏安特性曲线4，探索电流与光阑直径之间的关系，求表达式5，探索电流与距离之间的关系，求表达式二，实验原理爱因斯坦的光电效应方程：h*ν=mvo^2/2+A含义：由光量子理论，光子具有能量为h*ν。
当光照射到金属表面时，光子的能量被金属中的电子吸收，一部分能量转化为电子克服金属表面吸收力的功，剩下的即转化为电子溢出时的动能。
即实现能量守恒。
如果外加一个反向电场，将会减弱电子运动的动能，当刚好相抵消时，回路中电流为零。
此时有eUo=m*v^2/2;代入上式中，有h*ν=e*Uo+A进行变换，得Uo=h/e*ν-C C为一个常数。
因此，只要求出Uo和ν的关系，求出斜线的斜率，即可知道普朗克常数。
三，实验仪器ZKY-GD-4型智能光电效应实验仪5个透射率分别为365.0nm 404.7nm 435.8nm 546.1nm 577.0nm 个盖子3个直径分别为2mm，4mm，8mm的光阑四，实验数据与数据处理1，测定截止电压UoL=400mm ；光阑孔径φ=4mm用MATLAB作截止电压Uo-频率λ图，并进行最小二乘法拟合：R-Square=99.95%，显然成线性关系，得斜率|k|=0.4099由公式：Uo=k*λ-A=h/e*λ-A得h=k*e其中e = 1.602176565(35)×10-19 J得实验值普朗克常量h=6.5673×10^（-34）J·s普朗克常数标准值：h=6.62606957(29)×10^（-34）J·s误差=0.6%2，伏安特性曲线测量L=400mm ；光阑孔径φ=4mm分别用五种滤光片，电压从0V-50V，每2V测量一次电流值使用MATLAB ，作出电流I 和电压U 的关系曲线：3，作出电流I 和光阑直径的曲线，并求出关系式选择波长405nm L=400mm U=20V作图并拟合：当方程形式为y=a*x^2+b时，R-square高达99.99%.即可认为完全符合这种方程形式。
