超声波传感器实训报告

传感器的实训报告尊敬的读者，您好。

以下是关于传感器实训报告的内容，请仔细阅读。

一、引言传感器在现代科技应用中起着至关重要的作用。

为了更好地掌握传感器的原理、使用和维护，我们展开了一系列的实训活动，并在此报告中进行总结和分析。

二、实训目的我们的实训目的是通过实际操作，学习传感器的相关知识和技能，包括但不限于以下方面：1.了解传感器的工作原理和分类；2.学习传感器的实际应用和调试方法；3.熟悉传感器的数据采集和信号处理；4.了解传感器在物联网和智能系统中的应用。

三、实训内容1.传感器的工作原理和分类我们首先学习了传感器的工作原理，包括传感器是如何感知和转换环境物理量为电信号的。

在此基础上，我们进一步了解了常见的传感器分类，如温度传感器、湿度传感器、压力传感器等。

2.传感器的实际应用和调试在实际操作中，我们使用各种传感器来感知和测量实际环境中的物理量。

例如，我们使用温度传感器来测量不同物体的温度，使用光敏传感器来感知光线的强弱等。

通过这些实际应用，我们能更好地理解传感器的工作原理和使用方法。

3.数据采集和信号处理在实训中，我们了解了传感器数据采集的基本过程和方法。

我们学习了如何使用模拟和数字转换器来将传感器采集到的模拟信号转换为数字信号，并进行进一步的处理和分析。

4.传感器在物联网和智能系统中的应用随着物联网和智能系统的发展，传感器在这些领域中的应用越来越广泛。

在实训中，我们了解了传感器在智能家居、智能交通和智能工厂等领域的具体应用案例，并探讨了传感器在未来的发展方向和应用潜力。

四、实训成果与总结通过这次传感器实训活动，我们获得了以下成果：1.深入了解了传感器的工作原理和分类；2.掌握了传感器的实际应用和调试方法；3.熟悉了传感器数据采集和信号处理的基本流程；4.了解了传感器在物联网和智能系统中的应用。

总结而言，我们通过这次实训活动提高了对传感器的理论知识的理解，并且通过实际操作加深了对传感器的实际应用和调试技能的掌握。

随着工业技术的不断发展，无损检测技术在工业生产中的应用越来越广泛。

超声波检测作为无损检测的一种重要手段，具有非破坏性、检测速度快、成本低等优点。

直探头作为超声波检测中常用的一种探头，其性能的好坏直接影响检测结果的准确性。

本次实训旨在通过对直探头的操作和性能测试，提高学生对直探头在实际应用中的操作技能和理论知识的掌握。

二、实训目的1. 熟悉直探头的结构、原理和特点；2. 掌握直探头的操作方法；3. 学会直探头的性能测试；4. 提高学生对超声波检测技术的实际应用能力。

三、实训内容1. 直探头的基本知识直探头是超声波检测中常用的探头之一，其结构主要由压电晶片、延迟块、吸声材料、保护套等组成。

直探头的主要特点有：结构简单、成本低、检测速度快等。

2. 直探头的操作方法（1）直探头的安装：将直探头安装到检测仪上，确保探头与检测仪的连接牢固。

（2）直探头的定位：根据检测对象和检测要求，确定探头的位置和角度。

（3）直探头的扫查：按照检测路径，缓慢移动探头，进行连续扫查。

（4）直探头的调整：根据检测信号的变化，调整探头的位置和角度，以提高检测精度。

3. 直探头的性能测试（1）声速测试：通过检测直探头在材料中的声速，可以判断探头的性能。

（2）灵敏度和分辨力测试：通过测试直探头的灵敏度和分辨力，可以评估其检测能力。

（3）盲区测试：测试直探头的盲区大小，以判断其适用范围。

1. 直探头的基本知识学习：通过查阅资料和课堂讲解，了解直探头的结构、原理和特点。

2. 直探头的操作练习：在教师的指导下，进行直探头的安装、定位、扫查和调整等操作练习。

3. 直探头的性能测试：使用检测仪对直探头的声速、灵敏度和分辨力进行测试，并记录测试数据。

4. 结果分析：对测试数据进行整理和分析，评估直探头的性能。

五、实训结果与分析1. 直探头的声速测试结果显示，在检测材料中的声速与理论值基本一致，说明直探头的性能稳定。

2. 直探头的灵敏度和分辨力测试结果显示，直探头的灵敏度较高，分辨力较好，能够满足实际检测需求。

实训内容课题一超音波检测系统一、实训目的：1、了解超音波传感器的工作原理。

2、熟悉常用信号调理电路原理、以及信号处理过程。

3、熟悉超音波检测系统的基本运行规律及原理。

二、实训说明：本课题所需的传感器是超音波传感器（BDX-3CS-SB1）。

首先介绍一下什么是超音波。

我们知道，人体可以感觉到的音波范围是频率在16~2×104Hz之间的机械波，而超音波则是高于2×104Hz 的机械波（约16KHz）。

利用超音波在超声场中的物理特性和各种效应而研制的装置可称为超音波换能器、探测器或传感器。

它是为了检测物体是否存在，超音波利用波的反射原理。

因为金属、木材、混凝土、橡胶等几乎都能将超音波百分之百的反射回来，所以它能够很容易的检测上述物体。

超音波探头按其工作原理可分为压电式、磁致伸缩式、电磁式等，其中以压电式最为常用，本课题中运用的就是压电式超音波探头，它是利用压电材料的压电效应来工作的：逆压电效应将高频电振动转换成高频机械振动，从而产生超音波，可作为发射探头；而正压电效应是将超声振动波转换成电信号，可作为接收探头。

在这里我们采用TC40-16T(发射型)、TC40-16R(接收型)。

利用超音波传感器不但可以单纯的检测物体的存在，还可以广泛应用在物位（液位）监测，机器人防撞，各种超音波接近开关，以及防盗报警等相关领域，产生了超音波测距仪、超音波探鱼器、B超、超音波探伤仪三、实训原理：我们可以将电路以框图的形式表示出来（如下图所示）：将整个系统分为信号采集（转换）、信号处理与控制两个部分。

1、信号采集（转换）：主要由超音波探测器构成，超音波探测器的探头，分别担任着发射和接收的任务。

通电后向发射探头施加一个电信号，它会因此发射超音波信号，信号遇到物体则被物体反射回来，由接收探头接收，由此构成一条回路，说明在超音波传送的过程中有物体阻碍，接收探头在接收超音波信号的同时会产生一个电信号，并将电信号发送到信号处理与控制部分。

超声波传感器的实验报告一、超声波传感器的定义：超声波传感器是将超声波信号转换成其他能量信号（通常是电信号）的传感器。

超声波是振动频率高于20KHz的机械波。

它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。

超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中。

超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。

超声波传感器广泛应用在工业、国防、生物医学等方面。

超声波传感器的原理：二、超声波传感器按其工作原理，可分为1、压电式2、磁致伸缩式3、电磁式压电式超声波传感器压电式超声波传感器是利用压电材料的压电效应原理来工作的。

常用的敏感元件材料主要有压电晶体和压电陶瓷。

根据正、逆压电效应的不同，压电式超声波传感器分为发生器（发射探头）和接收器（接收探头）两种，根据结构和使用的波型不同可分为直探头、表面波探头、兰姆波探头、可变角探头、双晶探头、聚焦探头、水浸探头、喷水探头和专用探头等。

压电式超声波发生器是利用逆压电效应的原理将高频电振动转换成高频机械振动，从而产生超声波。

当外加交变电压的频率等于压电材料的固有频率时会产生共振，此时产生的超声波最强。

压电式超声波传感器可以产生几十千赫到几十兆赫的高频超声波，其声强可达几十瓦每平方厘米。

压电式超声波接收器是利用正压电效应原理进行工作的。

当超声波作用到压电晶片上引起晶片伸缩，在晶片的两个表面上便产生极性相反的电荷，这些电荷被转换成电压经放大后送到测量电路，最后记录或显示出来。

压电式超声波接收器的结构和超声波发生器基本相同，有时就用同一个传感器兼作发生器和接收器两种用途。

典型的压电式超声波传感器结构主要由压电晶片、吸收块（阻尼块）、保护膜等组成。

压电晶片多为圆板形，超声波频率与其厚度成反比。

压电晶片的两面镀有银层，作为导电的极板，底面接地，上面接至引出线。

为了避免传感器与被测件直接接触而磨损压电晶片，在压电晶片下粘合一层保护膜。

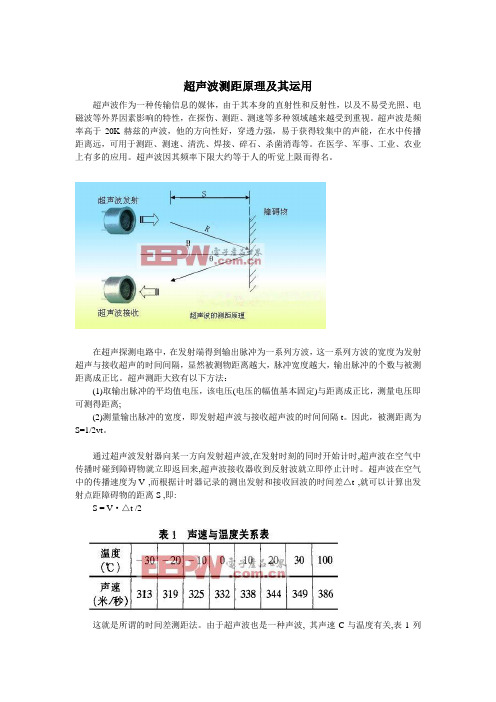

超声波测距原理及其运用超声波作为一种传输信息的媒体，由于其本身的直射性和反射性，以及不易受光照、电磁波等外界因素影响的特性，在探伤、测距、测速等多种领域越来越受到重视。

超声波是频率高于20K赫兹的声波，他的方向性好，穿透力强，易于获得较集中的声能，在水中传播距离远，可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。

在医学、军事、工业、农业上有多的应用。

超声波因其频率下限大约等于人的听觉上限而得名。

在超声探测电路中，在发射端得到输出脉冲为一系列方波，这一系列方波的宽度为发射超声与接收超声的时间间隔，显然被测物距离越大，脉冲宽度越大，输出脉冲的个数与被测距离成正比。

超声测距大致有以下方法：(1)取输出脉冲的平均值电压，该电压(电压的幅值基本固定)与距离成正比，测量电压即可测得距离;(2)测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t。

因此，被测距离为S=1/2vt。

通过超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播时碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为V ,而根据计时器记录的测出发射和接收回波的时间差△t ,就可以计算出发射点距障碍物的距离S ,即:S = V·△t /2这就是所谓的时间差测距法。

由于超声波也是一种声波, 其声速C与温度有关,表1列出了几种不同温度下的声速。

在使用时,如果温度变化不大, 则可认为声速是基本不变的。

常温下超声波的传播速度是334 米/秒,但其传播速度V 易受空气中温度、湿度、压强等因素的影响,其中受温度的影响较大，如温度每升高1 ℃, 声速增加约0. 6 米/ 秒。

如果测距精度要求很高, 则应通过温度补偿的方法加以校正。

已知现场环境温度T 时, 超声波传播速度V 的计算公式为：V = 331.45 + 0.607T声速确定后, 只要测得超声波往返的时间,即可求得距离，这就是超声波测距仪的机理。

超声波传感器测试实验报告一、实验目的本次实验的主要目的是对超声波传感器的性能进行全面测试，以了解其在不同条件下的工作特性和测量精度，为后续的应用提供可靠的数据支持。

二、实验原理超声波传感器是利用超声波的特性来测量距离和检测物体的。

它通过发射超声波脉冲，并接收反射回来的声波，根据发射和接收的时间差来计算距离。

超声波在空气中的传播速度约为 340 米/秒，通过测量发射和接收的时间间隔 t，距离 d 可以通过公式 d ＝ v × t ／ 2 计算得出，其中 v 为超声波在空气中的传播速度。

三、实验设备与材料1、超声波传感器模块：型号为_____，工作频率为_____kHz。

2、微控制器：＿____型号，用于控制传感器和处理数据。

3、电源：提供稳定的_____V 直流电源。

4、示波器：用于观测传感器的输出信号。

5、障碍物：不同材质和形状的物体，如木板、金属板、球体等。

6、测量工具：卷尺，精度为_____mm。

四、实验步骤1、连接电路将超声波传感器与微控制器按照说明书进行正确连接，确保电源供应稳定。

将示波器连接到传感器的输出端，以观察输出信号的波形和特征。

2、传感器校准在无障碍物的开阔空间中，对传感器进行初始校准，设置基准距离为 0 米。

3、距离测量实验放置传感器在固定位置，分别在距离为 01 米、02 米、05 米、1 米、2 米、3 米、4 米、5 米处放置障碍物，记录传感器测量的距离值。

每个距离点进行多次测量，取平均值以提高测量的准确性。

4、障碍物材质和形状影响实验分别使用木板、金属板、塑料板等不同材质的障碍物，在相同距离下进行测量，观察测量结果的差异。

更换不同形状的障碍物，如平面、曲面、球体等，研究其对测量结果的影响。

5、环境因素影响实验在不同的温度（如 10℃、20℃、30℃）和湿度（如 30%、50%、70%）条件下进行测量，分析环境因素对测量精度的影响。

在有噪声干扰的环境中进行测量，观察噪声对传感器输出信号的影响。

一、实训目的本次超声波实训检测的主要目的是通过实际操作，使学生掌握超声波检测的基本原理、操作方法以及检测报告的编制流程。

通过实训，提高学生对超声波检测技术的理解和应用能力，为今后的实际工作打下坚实基础。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院XX实验室四、实训内容1. 超声波检测原理及设备介绍2. 超声波检测操作步骤3. 超声波检测报告编制五、实训过程1. 超声波检测原理及设备介绍（1）超声波检测原理：超声波检测是利用超声波在材料中传播的特性，通过检测超声波在材料中的反射、折射、衍射等现象，判断材料内部缺陷的一种无损检测方法。

（2）超声波检测设备：主要包括超声波检测仪、探头、耦合剂等。

2. 超声波检测操作步骤（1）准备工作：检查检测设备是否正常，校准探头，准备耦合剂。

（2）检测区域划分：根据检测要求，将检测区域划分为若干个小区域。

（3）检测操作：按照一定的检测路径，使用探头对每个小区域进行检测。

（4）数据采集：将检测到的数据记录在检测报告中。

（5）数据分析：对采集到的数据进行处理和分析，判断材料内部是否存在缺陷。

3. 超声波检测报告编制（1）封面：包括报告名称、编号、编制单位、编制日期等。

（2）前言：简要介绍检测目的、检测方法、检测设备等。

（3）检测原理及设备：详细介绍超声波检测原理、检测设备等。

（4）检测过程：详细描述检测操作步骤、检测区域划分、数据采集等。

（5）检测结果：分析检测数据，判断材料内部是否存在缺陷。

（6）结论：根据检测结果，给出检测结论。

（7）附件：包括检测图谱、检测曲线等。

六、实训结果通过本次实训，学生掌握了超声波检测的基本原理、操作方法以及检测报告的编制流程。

在实训过程中，学生能够熟练操作检测设备，准确采集数据，并按照要求编制检测报告。

七、实训体会1. 超声波检测技术是一种重要的无损检测方法，在工程领域具有广泛的应用。

2. 超声波检测技术需要掌握一定的理论知识，同时也需要具备实际操作技能。

《认识超声波传感器》学情分析报告一、导言超声波传感器是一种常用的传感器，它能够利用超声波的特性来测量距离和检测物体的存在。

本次学情分析报告旨在对学生对于超声波传感器的了解程度进行分析，并希望通过深入学情分析，找出学生可能存在的问题和困惑，以便改进教学内容和方法。

二、学生认知分析通过对学生进行问卷调查和小组讨论，我们发现学生对于超声波传感器的认知存在以下几个方面的问题：1.原理理解不清晰：许多学生对超声波传感器的工作原理不太清楚，无法准确描述超声波的发射和接收过程。

2.应用场景缺乏了解：学生对超声波传感器的应用场景了解有限，只认为它可以用于测量距离，而忽略了它在自动驾驶、安防系统和工业生产等领域中的重要应用。

3.实验经验欠缺：由于缺乏实验经验和机会，学生对于超声波传感器的实际应用和调试方法不熟悉，无法将理论知识应用于实践。

三、教学改进建议基于以上学生认知分析，我们提出以下教学改进建议：1. 强调实践教学：为了提高学生对超声波传感器的实际应用的认知，需要增加实践环节。

可以通过设计小型项目，让学生自行搭建超声波传感器系统并进行实际测试，以 consol 确保学生能够熟悉并理解其使用方法。

2.设计应用场景案例：教师可以引入一些关于超声波传感器的实际应用案例，让学生了解超声波传感器在不同领域中的作用。

这有助于学生意识到超声波传感器的重要性，并能够将理论知识与实际应用相结合。

3.多媒体辅助教学：超声波传感器是一种较为抽象的概念，通过使用多媒体资源，如动画、视频等，能够更直观地展示超声波传感器的工作原理和实际应用场景。

这有助于学生理解和记忆相关知识。

4.增加互动性教学方式：引入小组讨论、角色扮演等互动性教学方式，鼓励学生积极参与，提高学生学习的兴趣，同时也能够帮助学生更深入地理解和掌握超声波传感器的相关知识。

四、学情改进效果评估针对以上的教学改进建议，我们可以进行下一次课堂实施，并评估学情改进效果。

通过课堂观察和问卷调查，能够收集到学生对于教学改进后学习效果的反馈。

一、摘要本实训报告针对超声波检测技术进行了系统性的学习与实践，通过对超声波检测原理、仪器设备、检测方法等方面的研究，对实际检测过程进行了详细记录和分析。

通过对不同材料、不同结构的检测，验证了超声波检测技术的有效性和可靠性。

二、引言超声波检测技术作为一种非破坏性检测方法，广泛应用于工业、建筑、医学等领域。

它具有检测速度快、灵敏度高、不受电磁干扰等优点。

本实训报告旨在通过对超声波检测技术的学习与实践，提高学生对该技术的掌握和应用能力。

三、实训内容1. 超声波检测原理超声波检测技术是利用超声波在介质中传播的特性，通过发射、接收和解析超声波信号，对材料或结构的缺陷、性能进行检测。

超声波在介质中传播时，其速度、衰减、反射、折射等特性与材料性质密切相关。

2. 超声波检测仪器设备超声波检测仪器设备主要包括超声波检测仪、探头、放大器、显示器等。

其中，探头是超声波检测的关键部件，其性能直接影响到检测结果的准确性。

3. 超声波检测方法超声波检测方法主要包括穿透法、反射法、穿透-反射法等。

本实训主要采用穿透法进行检测。

4. 实训过程（1）检测前准备：根据检测对象和检测要求，选择合适的探头、检测参数和检测方法。

（2）检测过程：将探头放置在检测部位，发射超声波，接收反射回来的超声波信号，通过仪器设备进行处理和分析。

（3）结果分析：根据检测数据，分析材料或结构的缺陷、性能，得出检测结论。

四、实训结果与分析1. 实训结果（1）材料检测：对金属材料、非金属材料进行超声波检测，发现材料内部的缺陷、裂纹等。

（2）结构检测：对建筑结构、桥梁等大型结构进行超声波检测，发现结构内部的缺陷、裂缝等。

2. 结果分析（1）超声波检测技术在材料检测中具有较好的效果，能够准确发现材料内部的缺陷。

（2）超声波检测技术在结构检测中具有较好的效果，能够准确发现结构内部的缺陷。

（3）超声波检测技术在检测过程中，需要注意探头的选择、检测参数的设置等因素，以确保检测结果的准确性。
