消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

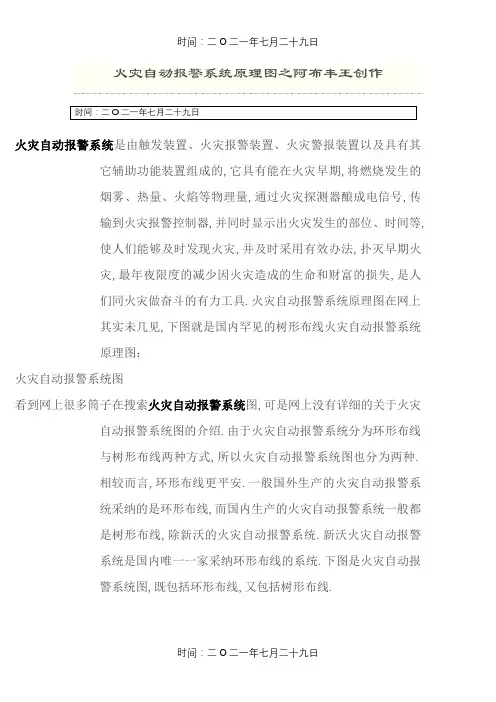

火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的,它具有能在火灾早期,将燃烧发生的
烟雾、热量、火焰等物理量,通过火灾探测器酿成电信号,传
输到火灾报警控制器,并同时显示出火灾发生的部位、时间等,
使人们能够及时发现火灾,并及时采用有效办法,扑灭早期火
灾,最年夜限度的减少因火灾造成的生命和财富的损失,是人
们同火灾做奋斗的有力工具.火灾自动报警系统原理图在网上
其实未几见,下图就是国内罕见的树形布线火灾自动报警系统
原理图：
火灾自动报警系统图
看到网上很多筒子在搜索火灾自动报警系统图,可是网上没有详细的关于火灾自动报警系统图的介绍.由于火灾自动报警系统分为环形布线
与树形布线两种方式,所以火灾自动报警系统图也分为两种.
相较而言,环形布线更平安.一般国外生产的火灾自动报警系
统采纳的是环形布线,而国内生产的火灾自动报警系统一般都
是树形布线,除新沃的火灾自动报警系统.新沃火灾自动报警
系统是国内唯一一家采纳环形布线的系统.下图是火灾自动报
警系统图,既包括环形布线,又包括树形布线.
下图火灾自动报警系统环形布线系统图时间：二O二一年七月二十九日。

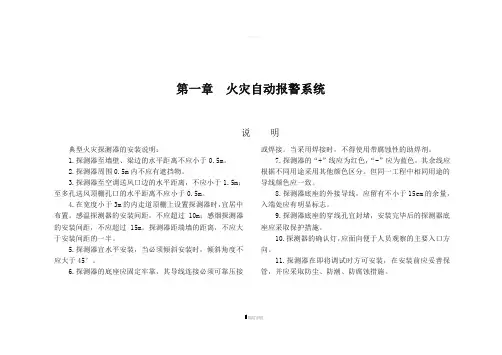

第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。

2.探测器周围0.5m内不应有遮挡物。

3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。

4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于安装间距的一半。

5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。

6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。

当采用焊接时，不得使用带腐蚀性的助焊剂。

7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。

但同一工程中相同用途的导线颜色应一致。

8.探测器底座的外接导线，应留有不小于15em 的余量，入端处应有明显标志。

9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

10.探测器的确认灯，应面向便于人员观察的主要入口方向。

11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。

探测器安装（一）探测器安装（二）探测器安装（三） 安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。

安 装 说 明1.布线要求（1）信号线Z l 、Z 2可选用截面≥1.0mm 2的RVS 型双绞铜芯线，DC24V 电源线D 1、D 2应选用截面积≥2.5mm 2的BV 线。

（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。

探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。

探测报警器的安装高度根据介质Z 1、Z 2:与火灾报警控制器无极性信号两总线连接的端子；K l 、K 2：AC220V 、5A 常开输出控制触点端子；V 1、V 2：有源DC5V 脉冲输出控制触点端子；探测器安装（四）安装说明1.单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。

第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。

2.探测器周围0.5m内不应有遮挡物。

3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。

4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于安装间距的一半。

5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。

6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。

当采用焊接时，不得使用带腐蚀性的助焊剂。

7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。

但同一工程中相同用途的导线颜色应一致。

8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。

9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

10.探测器的确认灯，应面向便于人员观察的主要入口方向。

11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。

1欢迎下载探测器安装（一）2欢迎下载。

探测器安装（二）3欢迎下载。

4欢迎下载探测器安装（三）安 装 说 明探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。

安装说明1.布线要求（1）信号线Z l、Z2可选用截面≥1.0mm2的RVS型双绞铜芯线，DC24V电源线D1、D2应选用截面积≥2.5mm2的BV线。

（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。

探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。

探测报警器的安装高度根据介质（密度大小）的不同来确定，对于轻于空气的气体（城市人工煤气、天然气），可安装在距房顶110mm的墙壁上，比空气重的气体（如液化石油气），安装高度为距地面l00mm。

消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。

2.探测器周围0.5m内不应有遮挡物。

3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。

4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于安装间距的一半。

5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。

6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。

当采用焊接时，不得使用带腐蚀性的助焊剂。

7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。

但同一工程中相同用途的导线颜色应一致。

8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。

9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

10.探测器的确认灯，应面向便于人员观察的主要入口方向。

11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。

装 说 明单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。

线型火灾探测器和可燃气体探测器有特殊安装要求的探测器，应符合现行有关国家标准的规定。

1.布线要求（1）信号线DC24V 电源线（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。

探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。

探测报警安明对于平滑顶棚区域，两对探测器的水平间距可为9-18m 5，则靠墙一只探测器距墙壁的最大距离为5／2，探测器距顶棚的距离为0.3m S ／4。

安 装发射器有4只灯，接收器有8只灯，各个指示灯的功能如图（a ）所示。

发射器与接收器共用24VDC 电源的接线示意图安 装 说 明1.红外光束探测器可与智能监视模块或可接收开关器反馈信号的模块配套使用，完成探测功能。
