Ⅱ型网络安全监测装置介绍ppt课件

Ⅱ型网络安全监测装置介绍ppt课件

技术路线
网络安全管理技术的三层逻辑结构按照设备自身感知、监测装置分布采集、管理
平台统一管控的原则，构建网络安全管理的 感知、采集、管控三层逻辑结构。
统一管控
网络安全管理平台
监管 平台
实现网络安全在线实时监视、告警、 分析、审计、核查
等功能的集成。
分布采集
...
网络安全监测装置 网络安全监测装置
（安全网关机）
网络安全监测装置基础知识培训
1
背景介绍
2
网络安全管理系统 总体设计
3
网络安全监测装置及 部署方案
1
背景介绍
网络安全管理面临的新形势
1.威胁日益突出
• 近年来，相继发生乌克兰大面积停电（2015年）、美国东部互联网服务瘫痪（2016年）、
全球爆发勒索病毒（2017年）等事件；
• 电力系统已成为国际网络战的重要攻击目标，电力监控系统安全防护承 受巨大压力，需
因此，网络攻击的防御必须及早开展，事前完成安全风险的预防预控， 事中需要在接触之时发现，破坏之前消灭。
网络安全管理面临的新形势
4.任务艰巨
截至2016年底，电力监控系统网络空间覆盖：
电网调度控制系统 1118套
调度数据网节点
52865个
庞大网络空间的有效管理需要依靠有效的技术手 段，实现网络风险的预知、预防和预控，实现外 部网络威胁和内部网络不安全行为的实时管控。
（安全网关机）
监测 装置
实现对调控机构、厂站、配电、 负控等监控系统相关设备网络 安全数据的采集，以及与管理 平台的通信和交互。
自身感知
可信、采集模块
服务器工作站
数据库
网络设备 防火墙、IDS 纵向加密认证、正/反向隔离

网络安全监测装置

网络安全监测装置
统的正常运行。
• 实时监控网络流量，发现异常行为 • 检测潜在威胁，防止数据泄露 • 预警网络安全事件，及时采取措施
教育网络安全监测装置在该教育机构中 的应用，提高了教育网络安全管理水平。
• 集成多种安全设备，统一安全管理 • 提供数据可视化功能，直观展示网络 状态 • 辅助网络安全决策，提高管理效率
网络安全监测装置的市场前景
网络安全监测装置市场需求持续增长，随着网络安 全问题的日益严重，网络安全监测装置市场需求不
断扩大。
• 企业、政府、教育等领域的需求不断 扩大 • 网络攻击手段不断更新，对监测装置 的需求增加 • 国家对网络安全的重视程度提高，政 策扶持力度加大
网络安全监测装置市场竞争激烈，各厂 商不断创新和优化产品，提高市场占有
威胁多样性：网络安全监测装置面临 多样化的网络威胁，如黑客攻击、恶 意软件、内部泄密等，需要不断提高
检测能力。
技术更新：网络安全监 测装置需要不断更新技 术，以应对网络攻击手
段的不断更新。
• 黑客攻击，如DDoS攻击、钓鱼网 站等 • 恶意软件，如病毒、蠕虫、木马 等 • 内部泄密，如员工恶意泄露数据 等
03
网络安全监测装置的应用场景
企业网络安全监测
企业网络安全监测装置用于保护企业网络资产，防 止数据泄露和网络攻击。
• 实时监控网络流量，发现异常行为 • 检测潜在威胁，防止数据泄露 • 预警网络安全事件，及时采取措施
企业网络安全监测装置有助于提高企业 网络安全管理水平。
• 集成多种安全设备，统一安全管理 • 提供数据可视化功能，直观展示网络 状态 • 辅助网络安全决策，提高管理效率
• 遵守相关法律法规，如数据保护、隐 私保护等 • 保护用户隐私，确保数据安全 • 提供合规性报告，证明合规性

《安全监测监控系统》课件

《安全监测监控系统》课件

1 2
数据存储与备份
安全监测监控系统采集的数据需要进行定期备份 ，防止数据丢失，同时需要采取加密措施，确保 数据的安全性。
访问控制与权限管理
安全监测监控系统需要对不同用户设定不同的访 问权限，防止未经授权的用户访问系统数据。
3
数据匿名化与去标识化
为了保护个人隐私，需要对安全监测监控系统中 的数据进行匿名化与去标识化处理，确保个人信 息不被泄露。
业的生产效率和管理水平。
化工企业安全监测监控系统案例
要点一
总结词
要点二
详细描述
技术成熟、稳定可靠
该系统采用的技术和设备经过了长时间的应用和验证，具 有成熟可靠的特点。同时，系统在设计和施工过程中严格 按照相关标准和规范进行，保证了系统的稳定性和可靠性 。此外，该系统还具有较强的可扩展性和可维护性，方便 企业根据自身需要进行升级和维护。
01
02
03
04
硬件集成
将各模块的硬件设备集成到系 统中，完成物理连接。
软件集成
将各模块的软件集成到系统中 ，实现数据交互和功能协同。
系统调试
对集成后的系统进行测试、调 试，确保系统正常运行。
优化调整
根据调试结果，对系统进行优 化调整，提高系统性能和稳定
性。
系统运行与维护
系统运行管理
制定系统运行管理制度，确保 系统稳定、安全运行。
06
安全监测监控系统应用前景与价 值
提升企业安全生产水平
实时监测
安全监测监控系统能够实时监测 企业生产过程中的各种安全隐患 ，及时发现并预警，有效降低事 故发生的概率。
数据分析
系统通过对监测数据的分析，能 够发现生产过程中的规律和异常 ，为企业制定针对性的安全措施 提供科学依据。

[课件]网络安全监测2PPT

[课件]网络安全监测2PPT

2018/12/10
信息安全测评与风险评估
TCSEC基本思想
基础：TCB是构建安全大厦的基石。然后 在TCB的基础上逐步构建信息系统整体的安 全。 粒度：每一个安全级别都继承了上一个级 别的所有安全机制，并逐步增强，因此安 全控制粒度越来越细。 费效比：安全级别逐步增强的同时，安全 代价也快速提高。
人们划分安全域的最主要、也是最常见 的方式是将具有相同安全级别的子系统 放置于同一个安全域中。
2018/12/10 信息安全测评与风险评估
信息安全测评
定义：指测评人员在系统工程思想的指导下， 遵照国家有关标准、规范和流程，通过设计各 种测评案例，对一个信息系统的安全性能和功 能进行“标准符合性”论证的过程。 测评过程中我们主要关心的问题 系统设计方案是否遵循国家有关标准； 系统设计方案是否得到严格的执行； 系统建成后是否达到设计方案的要求； 系统是否出现方案中未指明的错误； …
典型系统示例
未设置用户登录口令的终端； 早期的操作系统如MS-DOS等 机箱加锁 用户登录口令； 系统管理员可对程序和数据设置访问权限 管理员可设置用户权限和访问级别 企事业机构的门户网站 开始具有强制审计功能 企事业单位的办公内网（Intranet） 给设备分配安全级别，例如用户可以访问一 个工作站，但不允许访问装有人事档案信息 或工资的磁盘子系统 采用硬件来保护安全系统的存储区 用数字证书来验证用户身份以及使用权限
•《涉及国家秘密的信息系统分级保护技术要求》 BMB17 •《涉及国家秘密的信息系统分级保护管理规范》 BMB20 •《信息系统安全等级保护基本要求》
2018/12/10 信息安全测评与风险评估
•《信息系统安全等级保护实施
机构
社会秩序

常见网络安全设备培训课件

常见网络安全设备培训课件

旁路监控模式下， 交换机采取端口镜 像方式， 将 Web 服务器的流量镜像到 WAF 进行分析。 WAF 只对客户端的 HTTP 请求包进行检测， 不会检测响应包， 也无法实现阻断。 此种部署模式适用于只 做分析而无需防护的场景。
PART 03 准入控制
当前网络接入的形式复杂多样， 接入设备的种类繁多， BYON/BYOD越来越普及， 对于如此多 样的接入进行控制， 管理员越来越难以招架。 另外各种网络攻击、 勒索软件、 入侵破坏等网络威胁 事件日趋频繁。 同时伴随着《中华人民共和国网络安全法》的颁布实施， 对于网络安全的法规要求 也日益严格。 在进行网络接入安全管理中普遍存在以下几个盲区∶
旁路部署方式可以理解为把防火墙当IDS用
IPS
PART 02 WEB应用防火墙
Web应用防火墙简称 “WAF”， 主要致力于提供 据的深度检测分析
WEB
， 通过对HTTP/HTTPS应用层数
反向代理模式下， WAF 相当于一台代理 服务器， 客户端只能直接与 WAF 通讯， WAF 处理完客户端请求后再转发给 Web 服务器。 此种部署模式适用于复杂的环境， 如设备无法 串行接入的环境。 此部署要求用户将
以将演示文稿打印出来制作成胶片
通过配置访问控制策略， 灵活控制可通过边 界的对象身份和权限， 满足正常业务需求。
1
2
3
4
现在大部分下一代防火墙都集成了IPS的功能， IPS能够依据已知漏洞特征库， 对被明确判断为攻击 行为、 会对网络和数据造成危害的恶意行为进行检测 和防御。 IPS依赖已知漏洞进行攻击防御的特点。
DAS 设备在网络中以旁路方式部署 ， 通过设备管理口提供策略配置、 日志采集、 查询报表等功能。 访问数据库的流量通过 所接入的交换设备的流量镜像功能引入到 本设备中。 本设备的镜像口用于数据库的 流量引入并通过 DAS 系统进行审计。

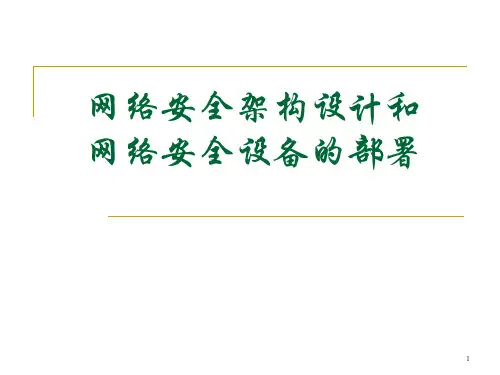

网络安全架构设计和网络安全设备的部署 ppt课件

网络安全架构设计和网络安全设备的部署 ppt课件

安全扫描技术
扫描目的
查看目标网络中哪些主机是存活的（Alive） 查看存活的主机运行了哪些服务
WWW FTP EMAIL TELNET
查看主机提供的服务有无漏洞
29
IP扫描
IP扫描——Ping Sweeping
Ping使用ICMP协议进行工作
30
IP扫描
ICMP协议负责差错的报告与控制。比如目标不 可达，路由重定向等等
得到端口的信息。 方法一是： 若返回的RST数 TCP ACK扫描建立连接成功
据包的TTL值小于或等于64，
MAC帧头 IP包头 ICMP包头
数据
ICMP报文格式
0
8
16
类型
代码
31 校验和
其他字段（不同的类型可能不一样）
数据区……
类型域(type)用来指明该ICMP报文的类型 代码域(code)确定该包具体作用
31
IP扫描
常用的ICMP报文
名称 ICMP Destination Unreachable（目标不可达） ICMP Source Quench （源抑制） ICMP Redirection（重定向） ICMP Timestamp Request/Reply（时间戳） ICMP Address Mask Request/Reply（子网掩码） ICMP Echo Request/Reply（响应请求/应答）
WWW 应用服 数据库 服务器 务器 服务器
物理隔离器（K1)
安全管理器
办公厅办公业务网 （简称“内网”）
23
外网网络漏洞扫描系统设计
INTERNET
路由器
防火墙FW 交换机
E-MAIL 服务器
WWW 应用服 数据库 服务器 务器 服务器

网络安全PPT课件演示

网络安全PPT课件演示

07
CATALOGUE
数据安全与隐私保护
数据加密存储和传输技术
01
对称加密技术
采用单钥密码系统的加密方法，同一个密钥可以同时用作信息的加密和
解密。
02
非对称加密技术
又称公钥加密技术，使用一对密钥来分别完成加密和解密操作，其中一
个公开发布（即公钥），另一个由用户自己秘密保存（即私钥）。
03
混合加密技术
应急响应计划和演练实施
01
02
03
04
制定应急响应计划
明确应急响应组织、通讯方式 、处置流程等。
资源准备
准备必要的应急响应资源，如 备份数据、安全专家团队等。
演练实施
定期组织应急响应演练，提高 团队应对突发事件的能力。
持续改进
根据演练结果和实际情况，不 断完善应急响应计划，提高应
对效率。
THANKS
密码等。
拒绝服务攻击
通过大量无用的请求拥 塞目标服务器，使其无
法提供正常服务。
漏洞攻击
利用系统或应用程序中 的漏洞，实施非法访问
和数据窃取。
网络安全法律法规
1 2
《中华人民共和国网络安全法》
我国首部全面规范网络空间安全管理的基础性法 律，明确规定了网络运营者、网络产品和服务提 供者等的法律责任和义务。
结合对称加密和非对称加密的优点，先用非对称加密技术对对称密钥进
行加密，再用对称加密技术对明文进行加密。
数据备份和恢复策略
完全备份
备份所有数据，包括操作系统、应用程 序和所有数据文件。
差分备份
备份自上次完全备份以来有变化的数 据。
增量备份
只备份自上次备份以来有变化的数据 。

二次设备在线监视与分析介绍PPT课件

二次设备在线监视与分析介绍PPT课件
系统支持通过二次 设备名称与一次设备名 称模糊匹配的方式自动 建立一二次设备关联关 系，从而形成统一完整 的一二次设备模型。
第28页/共37页
功能定位 系统结构 主要功能
特点优势
第29页/共37页
规范理解与平台支撑
规范理解
• 在国调中心的统一领导下，国电南瑞深度参与了《智能 电网调度技术支持系统建设框架》、《智能电网调度技 术支持系统总体设计》和相关标准规范的讨论与编制， 并承担了系统基础平台及相关应用的研发任务，对智能 调度技术支持系统有着深刻的理解与把握。
控制指令
模型管理
数据采集 数据交换
电网模型 遥测遥信
电网运行稳态监控
告警信息 稳态信息 一次设备运行信息
二次设备运行信息
控制指令
动作信息
二次设备运行信息
录波信息
告警信息
测距信息 二次设备在线 暂态信息
监视与分析
动态数据
稳态信息
综合智能告警
告警信息
稳态信息 动态信息
在线扰动识别 在线扰动告警 告警信息
第23页/共37页
远程控制
• 修改定值、切换 定值区、投退软压 板
• 安全校核方式： 数据合理性校验、 变化率判断、完成 性校核
• 定值断面保存及 快速恢复
• 操作过程完整记 录
第27页/共37页
二次设备模型维护
系统支持通过召唤 厂站端配置好的模型信 息的方式自动建立二次 设备的模型，基本实现 免维护。
功能定位 系统架构 主要功能
特点优势
第1页/共37页
功能定位（一）
