空间信息的可视化与自动制图

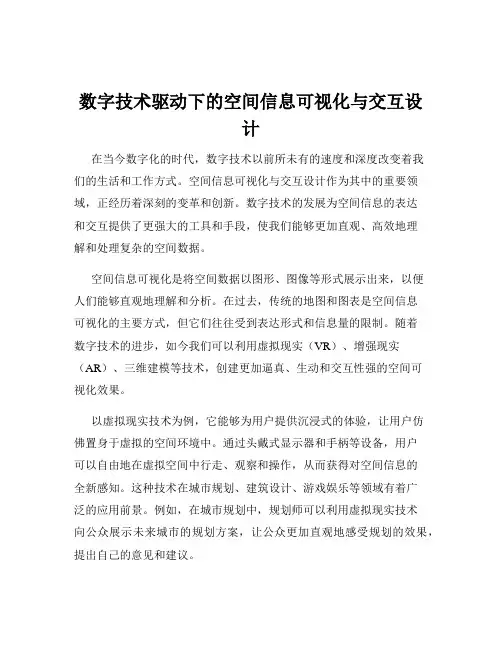

数字技术驱动下的空间信息可视化与交互设计在当今数字化的时代，数字技术以前所未有的速度和深度改变着我们的生活和工作方式。

空间信息可视化与交互设计作为其中的重要领域，正经历着深刻的变革和创新。

数字技术的发展为空间信息的表达和交互提供了更强大的工具和手段，使我们能够更加直观、高效地理解和处理复杂的空间数据。

空间信息可视化是将空间数据以图形、图像等形式展示出来，以便人们能够直观地理解和分析。

在过去，传统的地图和图表是空间信息可视化的主要方式，但它们往往受到表达形式和信息量的限制。

随着数字技术的进步，如今我们可以利用虚拟现实（VR）、增强现实（AR）、三维建模等技术，创建更加逼真、生动和交互性强的空间可视化效果。

以虚拟现实技术为例，它能够为用户提供沉浸式的体验，让用户仿佛置身于虚拟的空间环境中。

通过头戴式显示器和手柄等设备，用户可以自由地在虚拟空间中行走、观察和操作，从而获得对空间信息的全新感知。

这种技术在城市规划、建筑设计、游戏娱乐等领域有着广泛的应用前景。

例如，在城市规划中，规划师可以利用虚拟现实技术向公众展示未来城市的规划方案，让公众更加直观地感受规划的效果，提出自己的意见和建议。

增强现实技术则是将虚拟信息叠加在现实世界中，为用户提供实时的信息增强。

比如，在手机上使用增强现实应用，当用户将摄像头对准某个建筑物时，手机屏幕上会显示出该建筑物的历史信息、内部结构等相关数据。

这种技术在旅游、教育、导航等领域有着很大的实用价值。

比如，游客在参观博物馆时，可以通过增强现实技术获取展品的详细介绍和背后的故事。

三维建模技术则为空间信息的可视化提供了更加精确和详细的表达方式。

通过使用专业的建模软件，可以创建出具有真实质感和光影效果的三维模型，无论是建筑物、地理景观还是物体内部结构，都能够以三维的形式展现出来。

这对于工程设计、地质勘探、医学等领域的研究和决策具有重要意义。

然而，仅仅实现空间信息的可视化还不够，良好的交互设计是让用户能够有效获取和利用空间信息的关键。

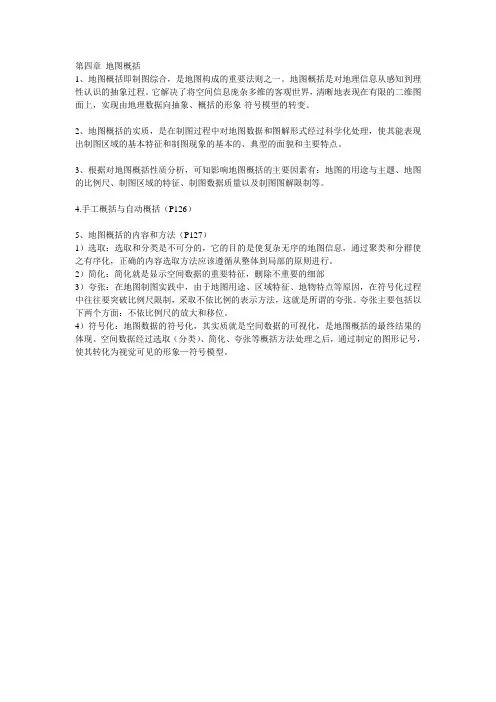

第四章地图概括
1、地图概括即制图综合，是地图构成的重要法则之一。

地图概括是对地理信息从感知到理性认识的抽象过程。

它解决了将空间信息庞杂多维的客观世界，清晰地表现在有限的二维图面上，实现由地理数据向抽象、概括的形象-符号模型的转变。

2、地图概括的实质，是在制图过程中对地图数据和图解形式经过科学化处理，使其能表现出制图区域的基本特征和制图现象的基本的、典型的面貌和主要特点。

3、根据对地图概括性质分析，可知影响地图概括的主要因素有：地图的用途与主题、地图的比例尺、制图区域的特征、制图数据质量以及制图图解限制等。

4.手工概括与自动概括（P126）
5、地图概括的内容和方法（P127）
1）选取：选取和分类是不可分的，它的目的是使复杂无序的地图信息，通过聚类和分群使之有序化，正确的内容选取方法应该遵循从整体到局部的原则进行。

2）简化：简化就是显示空间数据的重要特征，删除不重要的细部
3）夸张：在地图制图实践中，由于地图用途、区域特征、地物特点等原因，在符号化过程中往往要突破比例尺限制，采取不依比例的表示方法，这就是所谓的夸张。

夸张主要包括以下两个方面：不依比例尺的放大和移位。

4）符号化：地图数据的符号化，其实质就是空间数据的可视化，是地图概括的最终结果的体现。

空间数据经过选取（分类）、简化、夸张等概括方法处理之后，通过制定的图形记号，使其转化为视觉可见的形象—符号模型。

名词解释1.测绘学：研究测定和推算地⾯点的⼏何位置、地球形状及地球重⼒场，据此测量地球表⾯⾃然形态和⼈⼯设施的⼏何分布，并结合某些社会信息和⾃然信息的地球分布，编制全球和局部地区各种⽐例尺的地图和专题地图的理论和技术的学科。

它是地球科学的⼀个分⽀学科。

2.⼤地测量学：研究和测定地球的形状、⼤⼩、重⼒场、整体与局部运动和测定地⾯点的⼏何位置以及它们的变化的理论和技术的学科。

3.摄影测量与遥感学：研究利⽤摄影或遥感的⼿段获取⽬标物的影像数据，从中提取⼏何的或物理的信息，并⽤图形、图像和数字形式表达的学科。

4.⼯程测量学：研究⼯程建设和⾃然资源开发中各个阶段进⾏控制测量、地形测绘、施⼯放样和变形监测的理论和技术的学科5.地图制图学（地图学）：研究模拟和数字地图的基础理论、设计、编绘、复制的技术⽅法及应⽤的学科。

6.空间信息可视化：运⽤计算机图形学、地图学和图像处理技术,将空间信息输⼊、处理、查询、分析以及预测的数据和结果,⽤符号、图形、图像,结合图表、⽂字、表格、视频等可视化形式显⽰,并进⾏交互处理的理论、⽅法和技术。

电⼦地图是空间数据最主要的⼀种可视化形式,通常显⽰在屏幕上。

7.海洋测绘：对整个海洋空间,包括海⾯⽔体和海底进⾏全⽅位、多要素的综合测量,以获取包括⼤⽓(⽓温、风、⾬、云、雾等)、⽔⽂(海⽔温度、盐度、密度、潮汐、波浪、海流等)以及海底地形、地貌,地质、重⼒、磁⼒、海底扩张等各种信息和数据并绘制成各种使⽤⽤途的专题图件,为经济、军事和科学服务。

8.海洋测绘学：以海洋⽔体和海底为对象所进⾏的测量和海图编制的理论和⽅法的学科。

9.地理信息系统：⼀种以采集、存储、管理、分析和描述整个或部分地球表⾯(包括⼤⽓层在内)与空间和地理分布有关的数据的信息系统。

10.测量平差：依据某种最优化准则,由⼀系列带有观测误差的观测值,求定未知量的最优估值及其精度的理论和⽅法。

11.地图投影：依据数学原理将地球椭球⾯上的经纬度线⽹描绘在平⾯上相应的经纬线⽹12.海道测量：以保证航⾏安全为⽬的对地球表⾯⽔域及毗邻陆地所进⾏的⽔深和岸线测量以及底质、障碍物的探测等⼯作。

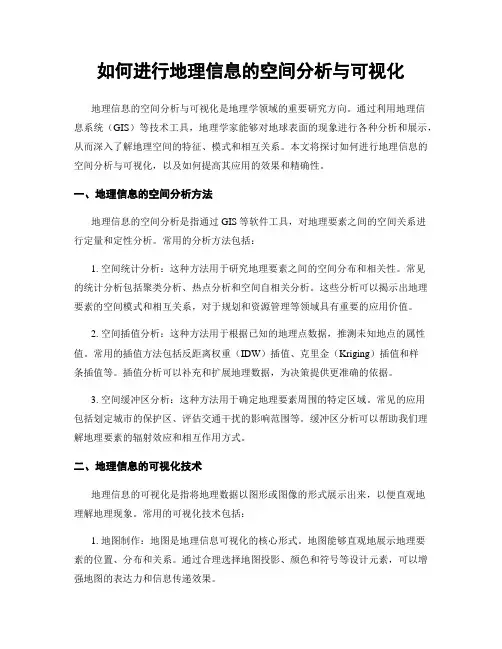

如何进行地理信息的空间分析与可视化地理信息的空间分析与可视化是地理学领域的重要研究方向。

通过利用地理信息系统（GIS）等技术工具，地理学家能够对地球表面的现象进行各种分析和展示，从而深入了解地理空间的特征、模式和相互关系。

本文将探讨如何进行地理信息的空间分析与可视化，以及如何提高其应用的效果和精确性。

一、地理信息的空间分析方法地理信息的空间分析是指通过GIS等软件工具，对地理要素之间的空间关系进行定量和定性分析。

常用的分析方法包括：1. 空间统计分析：这种方法用于研究地理要素之间的空间分布和相关性。

常见的统计分析包括聚类分析、热点分析和空间自相关分析。

这些分析可以揭示出地理要素的空间模式和相互关系，对于规划和资源管理等领域具有重要的应用价值。

2. 空间插值分析：这种方法用于根据已知的地理点数据，推测未知地点的属性值。

常用的插值方法包括反距离权重（IDW）插值、克里金（Kriging）插值和样条插值等。

插值分析可以补充和扩展地理数据，为决策提供更准确的依据。

3. 空间缓冲区分析：这种方法用于确定地理要素周围的特定区域。

常见的应用包括划定城市的保护区、评估交通干扰的影响范围等。

缓冲区分析可以帮助我们理解地理要素的辐射效应和相互作用方式。

二、地理信息的可视化技术地理信息的可视化是指将地理数据以图形或图像的形式展示出来，以便直观地理解地理现象。

常用的可视化技术包括：1. 地图制作：地图是地理信息可视化的核心形式。

地图能够直观地展示地理要素的位置、分布和关系。

通过合理选择地图投影、颜色和符号等设计元素，可以增强地图的表达力和信息传递效果。

2. 三维可视化：通过将地理数据转化为三维模型，可以更好地模拟和探索地球表面的地貌、建筑物和地下结构等。

这种技术可以帮助我们全面了解地理要素在垂直维度上的分布和变化规律。

3. 动态可视化：通过创建动态图表、时间序列图和交互式地图等，可以实现地理信息的实时更新和动态展示。

这种技术可以增加信息的实效性和可操作性，使用户更加直观地理解地理现象和发现规律。

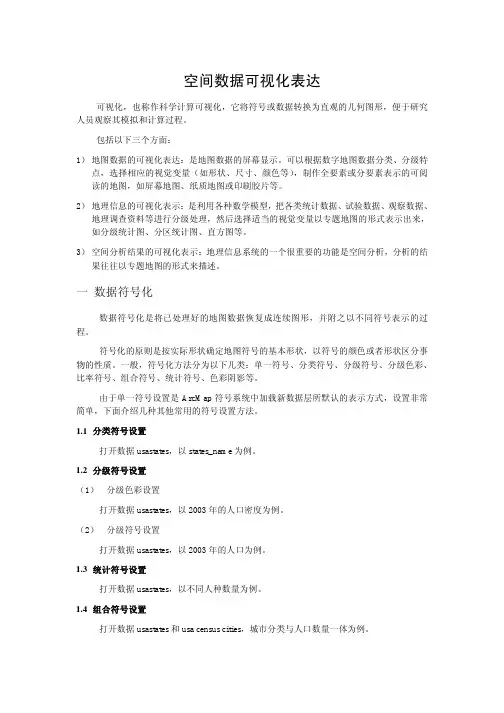

空间数据可视化表达可视化，也称作科学计算可视化，它将符号或数据转换为直观的几何图形，便于研究人员观察其模拟和计算过程。

包括以下三个方面：1）地图数据的可视化表达：是地图数据的屏幕显示。

可以根据数字地图数据分类、分级特点，选择相应的视觉变量（如形状、尺寸、颜色等），制作全要素或分要素表示的可阅读的地图，如屏幕地图、纸质地图或印刷胶片等。

2）地理信息的可视化表示：是利用各种数学模型，把各类统计数据、试验数据、观察数据、地理调查资料等进行分级处理，然后选择适当的视觉变量以专题地图的形式表示出来，如分级统计图、分区统计图、直方图等。

3）空间分析结果的可视化表示：地理信息系统的一个很重要的功能是空间分析，分析的结果往往以专题地图的形式来描述。

一数据符号化数据符号化是将已处理好的地图数据恢复成连续图形，并附之以不同符号表示的过程。

符号化的原则是按实际形状确定地图符号的基本形状，以符号的颜色或者形状区分事物的性质。

一般，符号化方法分为以下几类：单一符号、分类符号、分级符号、分级色彩、比率符号、组合符号、统计符号、色彩阴影等。

由于单一符号设置是ArcMap符号系统中加载新数据层所默认的表示方式，设置非常简单，下面介绍几种其他常用的符号设置方法。

1.1分类符号设置打开数据usastates，以states_name为例。

1.2分级符号设置（1） 分级色彩设置打开数据usastates，以2003年的人口密度为例。

（2） 分级符号设置打开数据usastates，以2003年的人口为例。

1.3统计符号设置打开数据usastates，以不同人种数量为例。

1.4组合符号设置打开数据usastates和usa census cities，城市分类与人口数量一体为例。

1.5栅格影像地图设置打开数据RS image二专题地图编制2.1 版面设计☆地图模板操作打开file/New，比较不同的模板。

☆图面尺寸设置单击View下的Layout View命令，进入版面视图。

~第 1章总论1. 什么是测绘学它是研究什么的测绘学的概念是以地球为研究对象,对他进行测定和描绘的科学。

研究对实体与地理空间分布有关的各种几何,物理,人文及其随着时间变化的信息的采集,处理,管理更新和利用的科学与技术2. 测绘学包含几个子学科每个子学科的基本概念是什么大地测量学:他是研究地球的形状,大小和重力场,测定地面点几何位置和地球整体与局部运动的理论和技术的学科。

摄影测量学:利用摄影或遥感的手段获取目标的影像数据,从中提取几何的或物理的信息,并用图形,图像和数字形式表达测绘成果的学科。

地图制图学:他是研究模拟地图和数字地图的基本理论,地图设计。

地图编制和复制的技术方法及其应用的学科。

!工程测量学:他是研究在工程建设和自然资源开发各个阶段精心测量工作的理论和技术的学科海洋测绘学:以海洋水体和海底为对象所进行的测量和海图编制理论和方法的学科3. 测绘学中发展了哪些新技术全球定位系统:GPS遥感:RS地理信息系统 GIS4. 测绘学在国民经济和社会发展中具有什么样的地位和作用在经济发展规划,土地资愿调查和利用,海洋开发,农林牧渔业的发展,生态环境保护以及各种工程,矿山和城市建设各方面都必须进行相应的测量工作,编制各种地图和建立相应的的地理信息系统,一共规划,设计, 施工,管理和决策使用@第 2章大地测量学1. 大地测量学的基本任务是什么(1建立和维护高精度全球和区域性大地测量系统与大地测量参考框架(2获得空间点位置的静态和动态信息(3测定和研究地球形状大小,地球外部重力场及其水时间的变化(4测定和研究全球和区域性地球动力学现象(5研究新型的大地测量仪器和大地测量方法(6研究地球表面观测量向椭球面和平面的投影变换及相关的大地测量计算问题》(7研究空间大地测量理论和方法(8研究月球和行星大地测量理论和方法。

2. 现代大地测量学有哪些主要特点(1长距离。

大范围(2高精度(3实时,快速(4时间维(5地心*(6学科的融合3. 现代大地测量学的基本内容是什么4. 大地测量坐标系统有哪几种它们相应的主要几何特点是什么(1地心坐标系统:1原点位于整个地球的质心 2(2参心坐标系统:参心坐标系统的原点位于参考椭球中心, Z 轴与地球自转轴平行, X 轴在参考椭球体的赤道面并平行于天文起始子午面补(3北京 1954坐标系统,西安 1980坐标系统6.高斯投影与分带第 3章摄影测量学】1. 什么是摄影测量摄影测量是一门通过摄影,对所获得的影像进行测量的学科。

地理信息系统中的时空数据可视化与分析技术时空数据可视化与分析技术是地理信息系统（Geographic Information System，简称GIS）中的重要组成部分。

它通过将时空数据以图形、图像等方式展示出来，帮助用户更好地理解和解读地理信息数据，为决策提供科学依据。

本文将介绍时空数据可视化与分析技术的基本概念、应用领域以及常用的可视化和分析方法。

一、时空数据可视化技术时空数据可视化技术主要是将地理信息数据以可视化的形式展示出来，便于用户对地理信息进行直观的理解和分析。

常用的时空数据可视化方法包括：1. 空间数据可视化：将地理信息数据以地图的形式展示出来，包括点、线、面等要素的表示，常用的空间数据可视化软件有ArcGIS、QGIS等。

2. 时间数据可视化：将地理信息数据随时间的变化以动态图表或动画的形式展示出来，便于观察时间趋势和变化规律。

常用的时间数据可视化软件有Tableau、Excel等。

3. 空间-时间数据可视化：将地理信息数据同时考虑空间和时间维度，以三维立体图、热力图、密度图等形式展示出来，帮助用户更好地理解时空关系。

常用的空间-时间数据可视化软件有Kepler.gl、Mapbox等。

二、时空数据分析技术时空数据分析技术是指对地理信息数据进行统计、计算、模型建立等方法的应用，帮助用户发现隐含的时空规律和趋势。

常用的时空数据分析方法包括：1. 空间分析：通过对地理信息数据的空间位置进行统计和计算，揭示不同地理区域之间的相关关系、空间分布模式等。

常用的空间分析方法有缓冲区分析、空间插值、空间聚类等。

2. 时间分析：通过对地理信息数据在时间维度上的统计和计算，揭示时间的变化规律、周期性等。

常用的时间分析方法有时间序列分析、时间趋势分析等。

3. 空间-时间分析：结合空间和时间维度对地理信息数据进行深入分析，揭示时空关系的演变规律、趋势预测等。

常用的空间-时间分析方法有空间自相关分析、时空聚类分析等。

地理信息系统中的空间数据分析与可视化方法地理信息系统（Geographic Information System，简称GIS）是一种用于捕捉、存储、管理、分析和展示地理数据的技术。

空间数据分析和可视化是GIS的核心功能之一，它们对于地理数据的理解和决策支持起着至关重要的作用。

本文将介绍地理信息系统中的空间数据分析与可视化方法。

一、空间数据分析方法1. 空间查询空间查询是GIS中最常用的功能之一，它允许用户通过地理位置来查询数据。

常见的空间查询包括点查询、线查询、区域查询和邻域查询。

通过空间查询，用户可以从海量的地理数据中快速准确地检索到自己需要的信息。

2. 空间统计空间统计是对地理现象的分布、聚集和相关性等方面进行统计分析的方法。

它可以帮助我们了解地理现象的空间分布规律，并发现其中的模式和趋势。

常用的空间统计方法包括点模式分析、线模式分析和面模式分析等。

3. 空间插值空间插值是在已有的离散空间数据点之间进行数值推算的方法，用于生成连续的空间数据表面。

通过空间插值，我们可以根据有限的观测数据推测出整个区域的数据分布情况。

常见的插值方法有反距离加权法、克里金插值法和样条插值法等。

4. 空间网络分析空间网络分析是将空间数据和网络数据结合起来进行分析的方法。

它可以帮助我们解决路径规划、网络最短路径、服务范围分析等问题。

通过空间网络分析，我们可以优化交通路线、确定最佳服务位置，并提供决策支持。

二、空间数据可视化方法1. 点图和符号地图点图和符号地图是最常见的空间数据可视化方法之一，用于表示点状要素的分布情况。

点图通过在地图上以点的形式表示要素，并结合不同的符号来显示不同的属性。

符号地图则是在点图的基础上，根据要素的属性值来选择不同的符号类型和大小。

点图和符号地图可以直观地展示地理现象的分布情况，帮助我们快速了解地理特征。

2. 等级符号地图等级符号地图是一种将要素的数量级和属性值同时表示的可视化方法。

它通过符号的大小、颜色和形状等来表示要素的属性值，从而使观察者能够直观地判断要素的数量和属性差异。

测绘学基本概念:研究测定和推算地面及其外层空间点的几何位置，确定地球形状和地球重力场，获取地球表面自然形态和人工设施的几何分布以及与其属性有关的信息，编制全球或局部地区的各种比例尺的普通地图和专题地图，为国民经济发展和国防建设以及地学研究服务。

测绘学研究内容：1、在已知地球形状、大小及其重力场的基础上建立一个统一的地球坐标系统，用以表示地球表面及其外部空间任一点在这个地球坐标系中准确的几何位置。

2、有了大量的地面点的坐标和高程，就可以此为基础进行地表形态的测绘工作，其中包括地表的各种自然形态，也包括人类社会活动所产生的各种人工形态。

3、以上用测量仪器和测量方法所获得的自然界和人类社会现象的空间分布、相互联系及其动态变化信息，最终要以地图的形式反映和展示出来。

4、各种经济建设和国防工程建设的规划、设计、施工和建筑物建成后的运营管理中，都需要进行相应的测绘工作，并利用测绘资源引导工程建设的实施，监视建筑物的变形。

5、地球表面主要是以海洋为主，因此不仅要在陆地进行测绘，而且面对广阔的海洋也有许多测绘工作。

6、测绘学中有大量各种类型的测量工作，这些测量工作都需要有人用测量仪器在某种自然环境中进行观测。

7、测绘学的研究和工作成果最终要服务于国民经济建设、国防建设以及科学研究，因此要研究测绘学在社会在社会经济发展的各个相关领域中的应用。

大地测量学的基本任务：1、建立和维护高精度全球和区域性大地测量系统与大地测量参考框架；2、获取空间点位置的静态和动态信息；3、测定和研究地球形状大小、地球外部重力场及其随时间的变化；4、测定和研究全球和区域性地球动力学现象；5、研究地球表面观测量向椭球面和平面的投影变换及相关的大地测量计算问题；6、研究新型的大地测量仪器和大地测量方法；7、研究空间大地测量理论和方法；8、研究月球和行星大地测量理论和方法。

地图集的特点：1、地图集是科学的综合总结；2、地图集是科学性与艺术性相结合的成果；3、地图集主题具有系统、完备的内容；4、地图集的内容、形式的统一协调性；5、编图程序及制印工艺复杂。

第一章MAPGIS平台软件产品技术优势第一节概述MAPGIS是武汉中地数码科技有限公司开发的新一代面向网络超大型分布式地理信息系统基础软件平台。

系统采用面向服务的设计思想、多层体系结构，实现了面向空间实体及其关系的数据组织、高效海量空间数据的存储与索引、大尺度多维动态空间信息数据库、三维实体建模和分析，具有TB级空间数据处理能力、可以支持局域和广域网络环境下空间数据的分布式计算、支持分布式空间信息分发与共享、网络化空间信息服务，能够支持海量、分布式的国家空间基础设施建设。

系统具有以下特点：（1）采用分布式跨平台的多层多级体系结构，采用面向“服务”的设计思想。

（2）具有面向地理实体的空间数据模型，可描述任意复杂度的空间特征和非空间特征，完全表达空间、非空间、实体的空间共生性、多重性等关系。

（3）具备海量空间数据存储与管理能力，矢量、栅格、影像、三维四位一体的海量数据存储，高效的空间索引。

（4）采用版本与增量相结合的时空数据处理模型，“元组级基态+增量修正法”的实施方案，可实现单个实体的时态演变。

（5）具有版本管理和冲突检测机制的版本与长事务处理机制。

（6）基于网络拓扑数据模型的工作流管理与控制引擎，实现业务的灵活调整和定制，解决GIS和OA的无缝集成。

（7）标准自适应的空间元数据管理系统，实现元数据的采集、存储、建库、查询和共享发布，支持SRW协议，具有分布间索能力。

（8）支持真三维建模与可视化，能进行三维海量数据的有效存储和管理，三维专业模型的快速建立，三维数据的综合可视化和融合分析。

（9）提供基于SOAP和XML的空间信息应用服务，遵循Opengis规范，支持WMS、WFS、WCS、GLM3。

支持互联网和无线互联网，支持各种智能移动终端。

第二节主要优势1、分布式多层多级体系结构的开放环境MAPGIS采用分布式跨平台的多层多级体系结构，面向“服务”的设计思想。

支持Windows NT和UNIX、Linux操作系统，支持TCP/IP、NETBEUI等网络通信协议，可以充分满足企业应用部门多、应用地域分散的需求。
