供电系统的典型接地方式简易版

低压配电系统接地图解1 TN系统电力系统有一点直接接地，电气装置的外露可接近导体通过保护线与该接地点相连接。

TN系统分为TN-S、TN-C、TN-C-S三种。

（1）TN-S系统：整个系统的中性线路与保护线是分开的，如图1所示。

（2）TN-C系统：整个系统的中性线与保护线是合一的，如图2所示。

（3）TN-C-S系统：系统中有一部分线路的中性线与保护线是合一的，如图3所示。

2 TT系统电力系统中有一点直接接地，电气设备的外露可接近导体通过保护接地线接至与电力系统地点无关的接地极，如图4所示。

3 IT系统电力系统与大地间不直接连接，电气装置的外露可接近导体，通过保护接地线与接地极连接，如图5所示。

4 各类接地系统的特点分析上述接地系统各有其特点和优缺点，需对其有全面了解，以便正确地选择使用。

4.1 TN-S系统从图1可知，在整个TN-S系统内，PE线和N线被分为两根平行不相交的导线。

正常运行时，PE线不通过电流，也不带电位。

只有在发生接地故障时，会有故障电流通过，因此电气装置的外露可接近导体，在正常运行时不带电位，该系统安全可靠性高。

但它需在回路的全长多敷设一根导线。

4.2 TN-C系统从图2可知，TN-C系统内的PEN线兼作PE线和N线的作用，可节省一根导线，比较经济。

我国过去长期按前苏联规程的规定，广泛采用这一系统。

但从电气安全着眼，这一系统存在较多问题。

（1）当系统为单相回路，在PEN线中断时，设备金属外壳对地将带220 V的故障电压，当人身碰触时，电击死亡的危险很大。

220 V电压回路见图6虚线所示。

（2）当安装剩余电流保护装置时，其PEN线穿过剩余电流保护装置，因接地故障电流产生的磁场，在剩余电流保护装置内相抵消而使剩余电流保护装置拒动，所以在TN-C系统内不能装用剩余电流保护装置来防人身电击。

（3）进行电气维修时，需用四极断路器来隔断中性线上可能出现的故障电压。

因PEN线含有PE 线而不允许被开关切断，所以TN-C系统内不能装用四极开关，来保证维修人员的安全。

电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。

中性点接地方式有直接接地、不接地和经消弧线圈接地。

中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。

中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。

1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。

实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。

系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。

一般单相短路电流不大于同一地点三相短路电流。

此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。

当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。

接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。

单相接地电流较大，对邻近通信线路电磁干扰较强。

我国380/220V三相四线系统，中性点直接接地。

2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。

因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。

同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。

规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。

单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。

电力系统的接地要求和方式(一)直流系统1.两线制直流系统直流两线制配电系统应予接地。

但以下情况可不接地:备有接地检测器并在有限场地内只向工业设备供电的系统;线间电压等于或低于50V,或高于300V.采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统;最大电流在O.03A及以下的直流防火信号线路。

2.三线制直流系统三线制直流供电系统的中性线宜直接接地.(二)交流系统L低于50V的交流线路一般不接地，但具有以下任何一条者应予接地；(1)由变压器供电，而变压器的电源系统对地电压超过150V；(2)由变压器供电，而变压器的电源系统是不接地的；(3)采取隔离变压器的，不应接地，但铁芯必须接地；(4)安装在建筑物外的架空线路。

3.50~1000V的交流系统符合以下条件时可作为例外，不予接地：(1)专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统;(2)专为工业调速传动系统供电的整流器的单独传动系统；(3)由变压器供电的单独传动系统，变压器一次侧额定电压低于IOOOV的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。

4.I-IOkV的交流系统根据需要可开展消弧线圈或电阻接地。

但供移动设备用的I-IOkV交流系统应接地。

(三)移动式和车载发电机1.移动式发电机在以下条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和(或)发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。

2.车载发电机在符合以下全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。

(1)发电机的机架接地连接到车辆的框架上；(2)发电机只向装在车辆上的设备和(或)通过装在车辆上或发电机上的插座内软线和插头连接设备供电；(3)设备的外露导电部分和插座上的接地端子连接到发电机机架上。

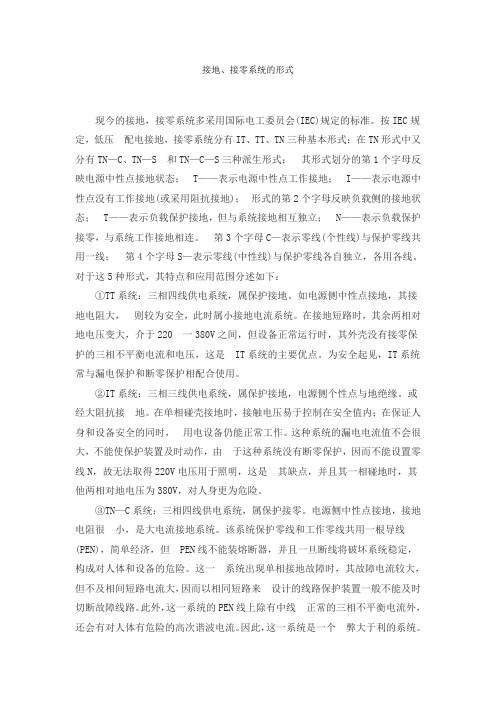

接地、接零系统的形式现今的接地，接零系统多采用国际电工委员会(IEC)规定的标准。

按IEC规定，低压配电接地，接零系统分有IT、TT、TN三种基本形式：在TN形式中又分有TN—C、TN—S 和TN—C—S三种派生形式：其形式划分的第1个字母反映电源中性点接地状态；T——表示电源中性点工作接地；I——表示电源中性点没有工作接地(或采用阻抗接地)；形式的第2个字母反映负载侧的接地状态；T——表示负载保护接地，但与系统接地相互独立；N——表示负载保护接零，与系统工作接地相连。

第3个字母C—表示零线(个性线)与保护零线共用一线；第4个字母S—表示零线(中性线)与保护零线各自独立，各用各线。

对于这5种形式，其特点和应用范围分述如下：①TT系统：三相四线供电系统，属保护接地。

如电源侧中性点接地，其接地电阻大，则较为安全，此时属小接地电流系统。

在接地短路时，其余两相对地电压变大，介于220 一380V之间，但设备正常运行时，其外壳没有接零保护的三相不平衡电流和电压，这是IT系统的主要优点。

为安全起见，IT系统常与漏电保护和断零保护相配合使用。

②IT系统：三相三线供电系统，属保护接地，电源侧个性点与地绝缘。

或经大阻抗接地。

在单相碰壳接地时，接触电压易于控制在安全值内；在保证人身和设备安全的同时，用电设备仍能正常工作。

这种系统的漏电电流值不会很大，不能使保护装置及时动作，由于这种系统没有断零保护，因而不能设置零线N，故无法取得220V电压用于照明，这是其缺点，并且其一相碰地时，其他两相对地电压为380V，对人身更为危险。

③TN—C系统：三相四线供电系统，属保护接零。

电源侧中性点接地，接地电阻很小，是大电流接地系统。

该系统保护零线和工作零线共用一根导线(PEN)，简单经济，但PEN线不能装熔断器，并且一旦断线将破坏系统稳定，构成对人体和设备的危险。

这一系统出现单相接地故障时，其故障电流较大，但不及相间短路电流大，因而以相同短路来设计的线路保护装置一般不能及时切断故障线路。

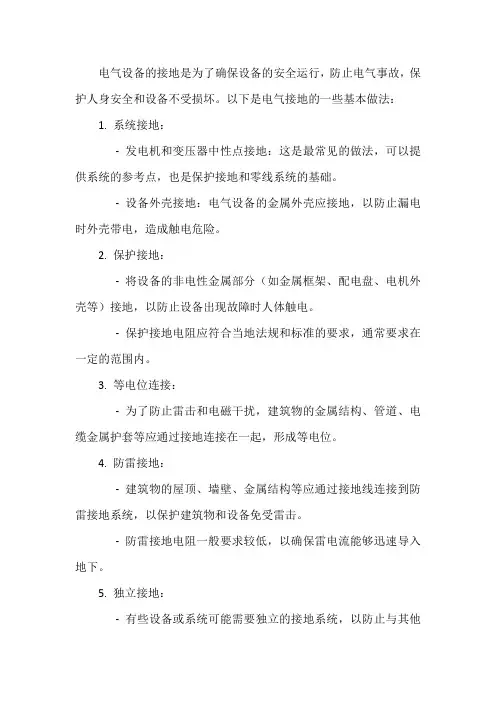

电气设备的接地是为了确保设备的安全运行，防止电气事故，保护人身安全和设备不受损坏。

以下是电气接地的一些基本做法：1. 系统接地：-发电机和变压器中性点接地：这是最常见的做法，可以提供系统的参考点，也是保护接地和零线系统的基础。

-设备外壳接地：电气设备的金属外壳应接地，以防止漏电时外壳带电，造成触电危险。

2. 保护接地：-将设备的非电性金属部分（如金属框架、配电盘、电机外壳等）接地，以防止设备出现故障时人体触电。

-保护接地电阻应符合当地法规和标准的要求，通常要求在一定的范围内。

3. 等电位连接：-为了防止雷击和电磁干扰，建筑物的金属结构、管道、电缆金属护套等应通过接地连接在一起，形成等电位。

4. 防雷接地：-建筑物的屋顶、墙壁、金属结构等应通过接地线连接到防雷接地系统，以保护建筑物和设备免受雷击。

-防雷接地电阻一般要求较低，以确保雷电流能够迅速导入地下。

5. 独立接地：-有些设备或系统可能需要独立的接地系统，以防止与其他系统之间的干扰。

6. 接地线和接地网：-接地线应使用符合标准要求的导线，其材质、截面积和绝缘应满足电流要求和安全标准。

-接地网是由接地线组成的网络，用于将各个接地点连接在一起，以提高接地的可靠性。

7. 接地电极：-接地电极是接地系统的组成部分，通常埋设于地下，用于将接地线连接到大地。

8. 测试和维护：-定期测试接地系统的电阻，确保其在可接受的范围内。

-检查接地线和接地电极是否完好，没有腐蚀或损坏。

接地系统的设计和施工应遵循当地的电气安全规范和标准，如IEC 60364、NEC（美国国家电气代码）或其他相关标准。

不正确的接地做法可能会导致电气故障、设备损坏和触电风险，因此必须由专业人员按照规范进行设计和施工。

低压配电系统接地形式及供电措施的选择摘要：低压配电系统是现代电力系统中关键的组成部分，接地形式及供电措施的选择对于系统的安全运行和供电可靠性至关重要。

本文将介绍低压配电系统的接地形式，以及各类等级负荷的供电措施，并探讨电机启动与控制方式的选择。

通过对接地形式和供电措施的分析，可以为低压配电系统的设计和运行提供一定的指导。

1. 低压配电系统的接地形式低压配电系统的接地形式是指电源和负荷之间的接地方式。

常见的接地形式包括：①TN-S系统：将低压配电系统的中性点和地分开，采用独立的PE线连接负荷设备。

②TN-C-S系统：将低压配电系统的中性点和地合并，采用共享的PEN线连接负荷设备。

③TT系统：低压负载的中性点和地之间通过独立的地线连接，同时设备的外壳通过地线接地。

④IT系统：不存在直接的中性点接地，而是通过绝缘监测和故障定位来实现。

2. 各类等级负荷的供电措施根据负荷的等级和重要性，可以采取不同的供电措施来保证供电的可靠性。

常见的供电措施包括：①单电源供电：适用于一般负荷，通过单个电源供电，供电可靠性较低。

当电源发生故障时，供电中断。

②双电源供电：通过两个独立的电源供电，当一个电源发生故障时，可以自动切换到备用电源供电，提高供电可靠性。

③双电源末端互投：在双电源供电的基础上，将备用电源的供电末端直接引入负荷设备，提高备用电源的供电能力。

3. 各类等级的负荷及供电方式根据负荷的等级和重要性，可以采用不同的供电方式来满足需求。

常见的负荷等级包括：①放射式负荷：多个负荷设备通过辐射型分支电缆与变电站直接连接，供电方式简单直接。

②树干式负荷：各分支负荷设备通过主干电缆与变电站连接，可实现分支负荷的独立供电。

③二次配电负荷：通过二次变压器将高压传输线降压为低压供电线，再通过二次回路供电到负荷设备，实现供电的灵活性和可靠性。

4. 电机启动与控制方式的选择对于电机启动与控制方式的选择，需要考虑负荷特性、启动过程中的电气和机械应力、能耗等因素。

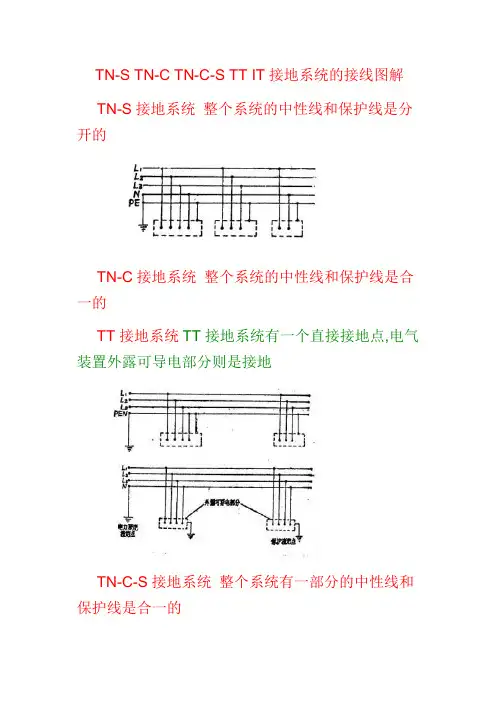

TN-S TN-C TN-C-S TT IT接地系统的接线图解TN-S接地系统整个系统的中性线和保护线是分开的TN-C接地系统整个系统的中性线和保护线是合一的TT接地系统TT接地系统有一个直接接地点,电气装置外露可导电部分则是接地TN-C-S接地系统整个系统有一部分的中性线和保护线是合一的IT接地系统IT接地系统的带电部分与大地间,而电气装置的外露可导电部分则是接地的字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘,或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接,与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接在交流系统中,接地点通常就是中性点如果后面还有字母,这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的PEN线简单说来,TN-C就是把工作0线与保护接地共用,TN-S就是把工作的0线和保护接地分开各使用一条线路. 这两种供电系统都有各自的规范和要求. 所以我们国家的配电系统中,使用后一种的情况即TN-S 的更多一些.下面是详略的资料,有时间你可以慢慢看：如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格;国际电工委员会IEC 对此作了统一规定,称为TT 系统、TN 系统、IT 系统;其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统;下面内容就是对各种供电系统做一个扼要的介绍;TT 系统TN-C供电系统→ TN 系统→ TN-SIT 系统TN-C-S一工程供电的基本方式根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下;1 TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统;第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关;在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示;这种供电系统的特点如下;1 当电气设备的金属外壳带电相线碰壳或设备绝缘损坏而漏电时,由于有接地保护,可以大大减少触电的危险性;但是,低压断路器自动开关不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压;2 当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT 系统难以推广;3 TT 系统接地装置耗用钢材多,而且难以回收、费工时、费料;现在有的建筑单位是采用TT 系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量;把新增加的专用保护线PE 线和工作零线N 分开,其特点是：①共用接地线与工作零线没有电的联系；②正常运行时,工作零线可以有电流,而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方;2 TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示;它的特点如下;1 一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,是TT 系统的倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全;2 TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT 系统优点多; TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种;3 TN-C 方式供电系统它是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示4 TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TN-S 供电系统, TN-S 供电系统的特点如下;1 系统正常运行时,专用保护线上不有电流,只是工作零线上有不平衡电流; PE 线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线PE 上,安全可靠;2 工作零线只用作单相照明负载回路;3 专用保护线PE 不许断线,也不许进入漏电开关;4 干线上使用漏电保护器,工作零线不得有重复接地,而PE 线有重复接地,但是不经过漏电保护器,所以TN-S 系统供电干线上也可以安装漏电保护器;5 TN-S 方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统;在建筑工程工工前的“三通一平”电通、水通、路通和地平——必须采用TN-S 方式供电系统;5 TN-C-S 方式供电系统在建筑施工临时供电中,如果前部分是TN-C 方式供电,而施工规范规定施工现场必须采用TN-S 方式供电系统,则可以在系统后部分现场总配电箱分出PE 线, TN-C-S 系统的特点如下;1 工作零线N 与专用保护线PE 相联通,如图1-5ND 这段线路不平衡电流比较大时,电气设备的接零保护受到零线电位的影响; D 点至后面PE 线上没有电流,即该段导线上没有电压降,因此, TN-C-S 系统可以降低电动机外壳对地的电压,然而又不能完全消除这个电压,这个电压的大小取决于ND 线的负载不平衡的情况及ND 这段线路的长度;负载越不平衡, ND 线又很长时,设备外壳对地电压偏移就越大;所以要求负载不平衡电流不能太大,而且在PE 线上应作重复接地;2 PE 线在任何情况下都不能进入漏电保护器,因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电;3 对PE 线除了在总箱处必须和N 线相接以外,其他各分箱处均不得把N 线和PE 线相联, PE 线上不许安装开关和熔断器,也不得用大顾兼作PE 线;通过上述分析, TN-C-S 供电系统是在TN-C 系统上临时变通的作法;当三相电力变压器工作接地情况良好、三相负载比较平衡时, TN-C-S 系统在施工用电实践中效果还是可行的;但是,在三相负载不平衡、建筑施工工地有专用的电力变压器时,必须采用TN-S 方式供电系统;6 IT 方式供电系统I 表示电源侧没有工作接地,或经过高阻抗接地;每二个字母T 表示负载侧电气设备进行接地保护;TT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好;一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处;地下矿井内供电条件比较差,电缆易受潮;运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全;但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了;在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的;只有在供电距离不太长时才比较安全;这种供电方式在工地上很少见;二供电线路符号小结1 国际电工委员会IEC 规定的供电方式符号中,第一个字母表示电力电源系统对地关系;如T 表示是中性点直接接地；I 表示所有带电部分绝缘;2 第二个字母表示用电装置外露的可导电部分对地的关系;如T 表示设备外壳接地,它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护;3 第三个字母表示工作零线与保护线的组合关系;如C 表示工作零线与保护线是合一的,如TN-C ；S 表示工作零线与保护线是严格分开的,所以PE 线称为专用保护线,如TN-S ;。

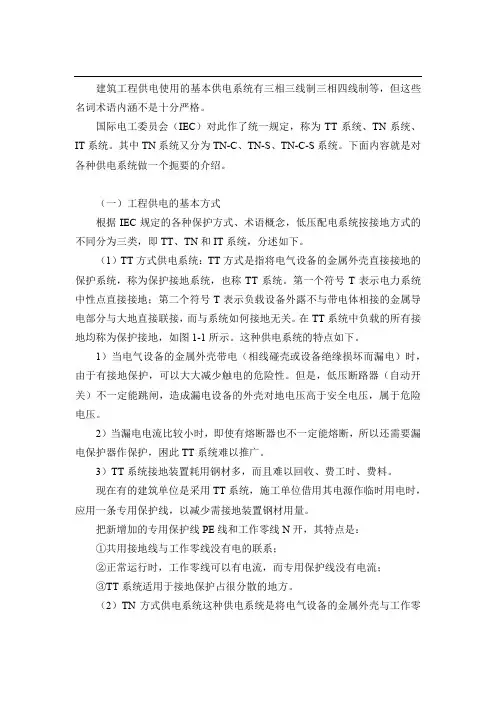

建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

（一）工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

（1）TT方式供电系统：TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，如图1-1所示。

这种供电系统的特点如下。

1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

（2）TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

配电系统接地方式TT 、IN、IT系统在工程中常有供电系统为有三相三线制或三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC364 ）根据配电系统接地方式的不同，把系统分为TN 系统、TT 系统、IT 系统三大类。

其中TN 系统又可区分为TN-S 、TN-C和TN-C-S 三种系统。

下面就对各种供电系统做一个介绍。

一、TN 接地方式供电系统：这种供电系统是将电气设备的金属外壳与工作零线相连接保护系统，称作接零保护系统，用TN 表示。

它的特点是、一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，实际上就是单相对地短路故障，保护回路中的熔断器会熔断，低压断路器的脱扣器会动作而跳闸，使故障设备断电，比较安全。

1、TN-S 接地方式供电系统：它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统。

如下图所示TN-S 供电系统的特点如下1．1 系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

1．2 工作零线只用作单相负载回路使用。

1．3干线上使用漏电保护器，工作零线不得有重复接地。

而PE 线有重复接地，但不许进入漏电开关，所以TN-S 系统供电干线上也可以安装漏电保护器。

2 、TN-C 接地方式供电系统：它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示。

如图下图所示这种供电系统的特点如下2.1 由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。

2.2如果工作零线断线，则保护接零的漏电设备外壳带电。

2.3 如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。

2.4 TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。

文件编号：RHD-QB-K5793 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX供电系统的典型接地方式示范文本供电系统的典型接地方式示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

1.TNC2.TT3.TNC.S4.TNS第一个字母T代表供电系统的一点或多点直接接地；第二个字母T或N，T代表设备的外露金属部分和其他能导电的金属均直接接地，N代表电气设备的外露金属接到电网提供的接地线上面；第三个字母S或C，S代表中性线和保护地线完全分开，C代表中性线和保护地线合在一起。

TNCTNC又称为四线制系统，即系统中性线与保护地合并成为一点接地，用电设备外露导电部分接至PE-N。

缺点是，对于三相电路不平衡或仅有单相时，PE-N线有电流流过。

当变电站变压器受到雷击或短路时，大电流会经由PE-N线传到设备外壳，人与设备接触会受到电击。

TT系统的中性线和设备外露金属部分分开接地。

缺点是，当变压器高压端对敌短路，或避雷针起作用时地网上的大电流会使地电位升高，致使设备外壳与设备内部电压差超过设备内部的绝缘电压，结果使设备击穿或短路。

TNC.STNC.S又称四线半系统，是在建筑物内将中性线和PE分开（不在合并）。

优点是比较安全，电磁兼容性好。

TNSTNS又称五线制系统，即从电网端出来5根线，N和PE是分开的。

优点是PE无电流，电磁兼容性好；缺点是费用高。

目前地线系统分为独立接地系统和公共接地系统独立接地系统包括安全地，电磁兼容地，和雷电地，安全地是将设备外露的金属部分接地；电磁兼容地包括屏蔽地，滤波器参考地，电路参考地等。

通常电磁兼容地和安全地连在一起，而雷电地要与其他接地点相隔20m以上。
