全国2005年4月高等教育自学考试电机学试题

考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。

电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。

2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。

电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。

当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。

3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。

4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。

各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。

___短路电压（标幺值）____小的变压器先达到满载。

5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。

6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。

7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。

8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。

设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。

电机学考试试卷及答案四套..电机学考试试卷A卷⼀、填空题（每空1分共40分）1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加⽽。

2 ⼀台额定频率为50的变压器，接于60、6/5倍变压器额定电压的电⽹上运⾏，则磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。

（填增⼤、减⼩或不变）3 ⼀台三相变压器，额定电压为6000/380V，Y，d联接，其变⽐为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为（忽略漏阻抗压降）。

4 在单相变压器中，为了保证主磁通的波形为正弦波，空载电流波形应是波，其主要成分包括基波分量与分量。

在Y，d11三相变压器中，外施电压为正弦波，空载时⾼压边电流波形为波，这是因为其分量不能流通，⽽主磁通波形为波，低压边相电动势波形为波；若该三相变压器低压边开路，且三⾓形出现断线故障，则主磁通波形为波，低压边相电动势波形为波。

5 ⼀台变⽐为10的降压变压器，从低压侧做空载实验求得的激磁阻抗标⼳值为16，则⾼压侧激磁阻抗标⼳值为；从低压侧做空载实验测得的空载损耗为200W，若从⾼压侧做空载实验，则测得的空载损耗应为。

6 ⼀台⾃耦变压器的额定容量为，变⽐为，则其电磁容量为，效益系数为。

7 两台额定电压相等的变压器并联运⾏，必须严格保证其相同。

8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。

9 ⼀台三相同步发电机，极对数为 2，定⼦总槽数为 36，双层绕组，则每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，⼀相绕组的最⼤可能并联⽀路数为。

10 采⽤、分布绕组可以削弱绕组电动势与磁动势的⾼次谐波分量，改善其波形。

为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。

11 三相同步发电机，定⼦三相对称绕组流过三相对称电流，则其每相绕组产⽣的磁动势性质为磁动势，⽽三相绕组的基波合成磁动势性质为磁动势。

12 分析同步发电机电枢反应的性质，可以采⽤图。

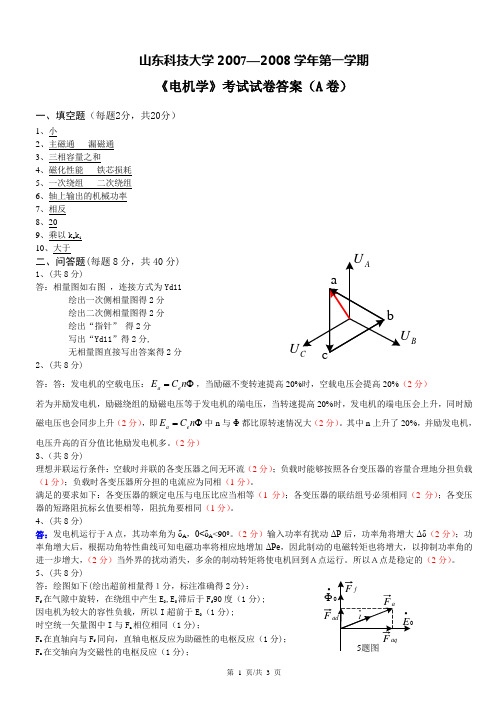

第 1 页/共 3 页山东科技大学2007—2008学年第一学期《电机学》考试试卷答案（A 卷）一、填空题（每题2分，共20分）1、小2、主磁通 漏磁通3、三相容量之和4、磁化性能 铁芯损耗5、一次绕组 二次绕组6、轴上输出的机械功率7、相反8、209、乘以k e k i 10、大于二、问答题(每题8分，共40分)1、(共8分)答：相量图如右图 ，连接方式为Yd11绘出一次侧相量图得2分 绘出二次侧相量图得2分 绘出“指针” 得2分 写出“Yd11”得2分,无相量图直接写出答案得2分2、(共8分)答：答：发电机的空载电压：Φ=n C E e a ，当励磁不变转速提高20%时，空载电压会提高20%（2分）若为并励发电机，励磁绕组的励磁电压等于发电机的端电压，当转速提高20%时，发电机的端电压会上升，同时励磁电压也会同步上升（2分），即Φ=n C E e a 中n 与Φ都比原转速情况大（2分）。

其中n 上升了20%，并励发电机，电压升高的百分值比他励发电机多。

（2分） 3、（共8分)理想并联运行条件：空载时并联的各变压器之间无环流（2分）；负载时能够按照各台变压器的容量合理地分担负载（1分）；负载时各变压器所分担的电流应为同相（1分）。

满足的要求如下：各变压器的额定电压与电压比应当相等（1分）；各变压器的联结组号必须相同（2分）；各变压器的短路阻抗标幺值要相等，阻抗角要相同（1分）。

4、(共8分)答：发电机运行于Ａ点，其功率角为δA ，0<δA <900。

（2分）输入功率有扰动ΔP 后，功率角将增大Δδ（2分）；功率角增大后，根据功角特性曲线可知电磁功率将相应地增加ΔPe ，因此制动的电磁转矩也将增大，以抑制功率角的进一步增大，（2分）当外界的扰动消失，多余的制动转矩将使电机回到Ａ点运行。

所以Ａ点是稳定的（2分）。

5、(共8分)答：绘图如下(绘出超前相量得１分，标注准确得2分)： F f 在气隙中旋转，在绕组中产生E 0,E 0滞后于F f 90度（1分); 因电机为较大的容性负载，所以I 超前于E 0（1分); 时空统一矢量图中I 与F a 相位相同（1分)；F a 在直轴向与F f 同向，直轴电枢反应为助磁性的电枢反应（1分)； F a 在交轴向为交磁性的电枢反应（1分)；U B•ΦF第 2 页/共 3 页三、计算题(共40分)1、(共10分)解：工厂原有的功率情况为： 有功功率： P=4500KW视在功率： S=P/cosφ=4500/0.8=5625KV A因cosφ=0.8(滞后)故sinφ=0.6，于是无功功率为：Q=S×sinφ=5625×0.6kV Ar=3375kV Ar （2分） (1)当选用感应电动机时总有功功率 P΄=(4500+1000)KW=5500KW （1分） 总无功功率 Q΄=(3375+1000/0.8×0.6)kV Ar=4125kV Ar(滞后) （1分） 总视在功率 S΄=6875412555002222=+=+Q P kV A （1分） 总功率因数不变，cosφ΄=0.8(滞后) （1分） (2)选用同步电机时总有功功率P΄΄=(4500+100)kW=5500kW （1分） 总无功功率 Q΄΄=(3375-1000/0.8×0.6)kV Ar=2625kV Ar(滞后) （1分） 总视在功率 S΄΄3.6094262555002222=+=''+''=Q P kV A （1分）总功率因数： cosφ΄΄=P΄΄/Q΄΄=5500/6094.3=0.9025(滞后) （1分）2、(共12分)解:(1)额定负载时相电压V U 1.34643/6000==ο62.68cos sin tan0=+=ϕϕψU U IX a q M （1分）ο75.3187.3662.680=-=-=M M M ϕψδ （1分）V X I U X I U E dM M dd M 12258sin cos cos 00=+=+=ψδδ（1分）KW mUI P M M e 38.831cos ==ϕ （1分）m N n k P T s s e e .4.264660254.480==Ω=π （1分） 相量图绘制正确得1分(2)功率因数调为1即ο00sin 1cos ='⇒='⇒='M M Mϕϕϕ （1分） 负载转矩保持不变即M Me e I mU P P ϕ''='=cos （1分） A k mU P I M e M 8013/6000338.831cos =⨯⨯='='⇒ϕ （1分）第 3 页/共 3 页ο49.1066cos sin tan 0=''+='MMq M U U IX a ϕϕψ （1分） ο49.1066049.10660=-='-'='M M Mϕψδ （1分） V X I U X I U E d M M Md d M 2.8315sin cos cos 00=''+'='+'='ψδδ（1分）3、(共8分) 解(1)转子电流的频率：Hz sf f 5.25005.012=⨯== （2分） (2)转子磁动势相对于转子的转速：min /756022r pf n ==（2分） (3)由于转子转速m in /1425)05.01(1500)1(r s n n s =-=-=， （2分） 所以转子磁动势在空间的转速应为(1425+75)=1500r/min ，即为同步转速。

全国2005年4月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，两相不完全星接线电流保护只切除远离电源故障点的几率为( )A.100%B.2/3C.1/3D.02.在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为( )A.当故障点距母线越近，电压越高B.当故障点距母线越近，电压越低C.不管距离远近，电压基本相同D.与故障前电压相同3.在相间电流保护的整定计算公式中考虑继电器返回系数的保护是( )A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护5.过量继电器的返回系数( )A.>1B.<1C.=1D.>26.采用0。

接线的阻抗继电器，当保护范围内发生金属性相间短路时，其测量阻抗为( )A.Z1lK=RgB.Z1lKC.ZloaD.Rg7.方向阻抗继电器中，记忆回路的作用是( )A.提高灵敏度B.消除正方向出口相间短路死区C.防止反方向出口短路误动作D.记忆动作时间8.在双侧电源线路上，过渡电阻的存在，使测量阻抗( )A.增大B.减少C.可能增大，也可能减少D.不变9.使带速饱和变流器的发电机纵差保护出现死区的短路点在( )A.机端附近B.定子中性点附近C.定子绕阻中间部位D.引出线上10.利用发电机转子二次谐波电流和定子负序功率方向能反应的故障类型为( )A.转子一点接地B.转子两点接地C.定子匝间短路D.定子相间短路二、填空题(本大题共20小题，每小题1分，共20分)11.当主保护或断路器拒动时，由相邻设备的保护来实现切除故障的作用，称作______保护。

12.能使过电流继电器动作的______电流称为继电器的动作电流。

1 电机班大比武及培训试题库2005年4月30@@1、电机带负荷运行时需测定的技术数据？@@答：1）电动机振动值（包括水平和垂直两个方向）2）轴承运行温度3）电动机定子温度和带负荷电流4）电动机运行时的声音和其它缺陷##@@2、开联轴器空转电动机测定哪些数据？@@答：1）电动机振动值（包括水平和垂直两个方向）2）轴承温度和油环的转动情况3）空载电流和定子温度4）测定电动机窜动和磁场中心##@@3、怎样测定电动机的串动和磁场中心？@@ 答：1）电动机没转前，将转子拨到前侧，打开后瓦密封盖，以油室后侧边缘为基准面，测量轴头和基准面之间尺寸为a ，做好记录。

2）再将转子拨到后侧，测量轴头和基准面之间尺寸为b ，做好记录。

3）将电机空转，测量轴头和基准面之间尺寸为c ，c 为磁场中心尺寸。

则：c-b=x1为后侧串量a-c=x2为前侧串量a-b=x 为总串量（称为串动）##@@4、对于电动机的串动规程是如何要求的？@@答：电动机串动规定为2——6mm ，旧瓦在不磨内护板的情况下可不超过8mm ，如不符合上述数据，在检修中应根据磁场中心c 加以调整。

##@@5、如何检查处理楔条？@@ 答：用罗丝刀轻轻敲击楔条表面，应不松动，如发现问题，应将楔条退出，垫好绝缘垫后，重新打入，必要时更换新楔条。

##@@6、滚动轴承的间隙规程是如何规定的？@@答：轴颈55——110毫米，新滚珠轴承间隙0。

04——0。

07毫米，最大磨损不超过0． 15毫米。

轴颈120——130毫米，新滚珠轴承间隙0。

05——0。

1毫米，最大磨损不超过0． 20毫米，滚柱轴承的间隙均比上述规定放宽0。

02——0。

03毫米##@@7、轴颈为80——130毫米时，园筒瓦间隙规程如何规定？@@ 答：新瓦为0。

15毫米，旧瓦最大磨损允许为0。

35毫米##@@8、对于电机振动规程如何规定？@@ 答：3000转/分不超过0。

06毫米1500转/分不超过0。

08毫米2 1000转/分不超过0。

自考电机学考试题及答案一、单项选择题（每题2分，共20分）1. 电机学中，同步电机的转速与什么因素有关？A. 电源频率B. 极对数C. 负载大小D. 电机重量答案：A、B2. 直流电机的励磁方式主要有哪两种？A. 串励B. 并励C. 他励D. 复励答案：B、C3. 在三相异步电机中，当转差率增大时，其转子电流将如何变化？A. 增大B. 减小C. 不变D. 先增大后减小答案：A4. 电机的额定功率是指电机在什么条件下的输出功率？A. 额定电压和额定电流B. 额定电压和最大电流C. 最大电压和额定电流D. 最大电压和最大电流答案：A5. 以下哪种情况会导致电机过热？A. 电压过高B. 电压过低C. 频率过高D. 所有以上情况答案：D6. 电机的效率是指什么？A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与实际功率之比D. 实际功率与额定功率之比答案：A7. 电机的起动电流通常比额定电流大多少？A. 2-3倍B. 3-5倍C. 5-7倍D. 7倍以上答案：B8. 电机的绝缘等级是根据什么来确定的？A. 电机的最高工作温度B. 电机的额定功率C. 电机的额定电压D. 电机的额定电流答案：A9. 在电机的运行中，轴承的作用是什么？A. 减少摩擦B. 支撑转子C. 防止电机过热D. 所有以上情况答案：B10. 以下哪种电机适用于频繁起动和正反转？A. 直流电机B. 异步电机C. 同步电机D. 伺服电机答案：A二、多项选择题（每题3分，共15分）11. 电机的额定值通常包括哪些内容？A. 额定功率B. 额定电压C. 额定电流D. 额定转速答案：A、B、C、D12. 电机的损耗主要包括哪些类型？A. 铜损B. 铁损C. 机械损耗D. 附加损耗答案：A、B、C、D13. 电机的保护措施通常包括哪些？A. 过载保护B. 短路保护C. 过热保护D. 欠压保护答案：A、B、C、D14. 以下哪些因素会影响电机的起动性能？A. 电机的额定功率B. 电机的起动电流C. 电机的起动转矩D. 电源的电压答案：B、C、D15. 电机的调速方式有哪些？A. 变极调速B. 变频调速C. 变转差率调速D. 变负载调速答案：A、B、C三、判断题（每题1分，共10分）16. 电机的额定电压是指电机在正常工作时所允许的最高电压。

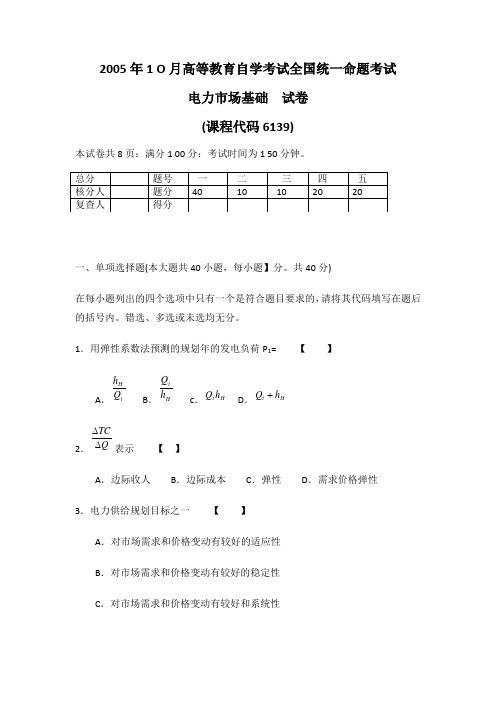

2005年1 O 月高等教育自学考试全国统一命题考试电力市场基础 试卷(课程代码6139)本试卷共8页：满分1 00分：考试时间为1 50分钟。

一、单项选择题(本大题共40小题，每小题】分。

共40分)在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．用弹性系数法预测的规划年的发电负荷P 1= 【 】A ．B ． c ． D ．2．表示 【 】A ．边际收人B ．边际成本C ．弹性D ．需求价格弹性3．电力供给规划目标之一 【 】A ．对市场需求和价格变动有较好的适应性B ．对市场需求和价格变动有较好的稳定性C ．对市场需求和价格变动有较好和系统性t HQ h H t h Q H t h Q H t h Q +Q TC∆∆D．对市场需求和价格变动有较好的控制性4．包括电价制定方法、不同类用户对供电成本的分摊方法和电价计费制度的是【】A．电价水平B．电价制度C．电价结构D．电价成本5．用户服务成本包括【】A．发电成本B．输电成本C．用户电费的帐务管理费用D．配电成本6．销售电价制定原则之一【】A．发电企业控制B．政府控制C．合理补偿成本D．用电企业控制7．影响电价水平的因素是【】A．电网损耗费B．电力建设成本C．竞争机制D．发电机损耗费8．目标市场培育的经济要素【】A．科学技术环境B．广告收益率C．电力价格D．自然与资源状况9．目标市场培育的方法之一是【】A．单项法B．系统法C．横向比较法D．纵向比较法10．电力目标市场常用的预测方法之一是【】A．定性预测法B．定量预测法C．统计预测法D．直线趋势法11．电力市场调研的内容之一是【】A．政治与法律环境B．科学技术环境C．社会与文化环境D．电力市场现状及需求12．按照现代市场营销的要求，企业的市场经营行为是【】A．生产一销售一消费一需求B．消费一需求一生产一销售C．需求一生产一销售一消费D．生产一需求一销售一消费13．电力目标市场的特点之一是【】A．系统性B．可控性C．无形性D．易失性14．影响电力市场运行的主要因素是【】A．电力价格B．电价结构C．经济环境因素D．电价制度15．电力市场具有【】A．导向的功能B．检验的功能C．劳动比较的功能D．微观均衡的功能16．“同网、同质、同价”的模式是【】A．个别成本法B．标准成本法C．市场竞争法D．政府定价法17．电力市场中的客体是【1A．生产者B．电力商品c．销售商D．代理商1 8．商品供给与商品需求之间所具有的内在联系和动态平衡的规律是电力市场机制的【】A．供求机制B．价格机制C．竞争机制D．约束机制19．在电力市场中买、卖双方的交易对象，或者各种待售的商品是【】A．购买者B．消费者C．电力市场的主体D．电力市场的客体20．电力市场的商品特性之一是电力商品的【】A．系统性B．可控性C．适应性D．无品牌性21．市场的需求程度高于市场的供给程度是【】A．零需求B．正需求C．负需求D．限制需求22．市场营销组合的内容之一是【】A．效率控制B．战略控制C．营销审计D．分销渠道策略23．电子数据处理系统是【】A．EDPS B．KWS C．OAS D．DSS24．智能决策支持系统是【】A．DSS B．IDSS C．GDSS D．DDSS25．ERP应用成功标志之一是【】A．业务流程合理化B．功能智能化C．工作流自动化D．信息多媒体化26．ERP的管理内容是【】A．财务管理B．系统集成化管理C．信息多媒体管理D．功能智能化管理27．电力市场信息化建设现存的问题是【】A．系统项目投资大B．系统项目工期大C．系统内或单位内均缺少标准的共享数据库D．系统项目操作困难28．企业信息系统的发展过程经历的阶段是【】A．初始一扩展一控制一集成一提高一成熟B．初始一控制一扩展一集成一提高一成熟C．初始一集成一扩展一控制一提高一成熟D．初始一控制一集成一扩展一提高斗成熟29．发电企业经济活动分析和竞价上网辅助决策系统模块功能【】A．预测结果查询分析B．预测模型研究c．预测结果输出D．经济分析30．电网调度运营技术支持系统主要由【】A．发电企业经济活动分析组成B．用电管理系统组成C．电能计量管理系统组成D．电费管理系统组成31．供用电管理技术支持系统的子系统是【】A．交易管理系统B．电网调度管理系统C．电力负荷预测系统D．电费管理系统32．项目组织具有一定的【】A．系统性B．临时性C．稳定性D．复杂性33．电力基本建设制度【】A．市场调节制B．电力用户监管制C．供电公司管理制D．项目经理制34．电力市场参与者主体意识的培育【】A．政府管理意识B．用电权意识C．投资者商业服务意识D．电力价格增长意识35．建立新的电力监管体系原则【】A．公正性原则B．政府管理原则C．市场调节原则D．企业自主监管原则36．电力市场的监管客体是【】A．消费者B．投资者C．政府D．电力市场的参与者和市场交易价格37．电力市场化改革的目标【】A．降低尖峰负荷的需求B．提高企业管理水平和信息化程度C．实现厂网分开，引人竞争机制，建立规范有序的电力市场，促进市场的有效竞争D．实现电力企业跨越式发展38．HHI在1000—1800为【】A．高度集中B．不集中C．中度集中D．低度集中39．决定系统装机规模，作为电源结构和投资规模的重要依据的是【】A．日最大负荷B．日最大负荷C．年最大负荷D．平均负荷40．在DSM实施计划的成本效益分析中供电公司总成本= 【】A．项目支持费用B．项目管理费用C．项目支持费用+项目管理费用D．项目支持费用一项目管理费用二、多项选择题(本大题共5小题，每小题2分，共lO分)在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

电机学单选试题（含参考答案）一、单选题（共100题，每题1分，共100分）1、在发生不对称运行时，汽轮机和水轮机的发热情況是（）。

A、水轮机转子发热严重B、汽轮机定子发热严重C、汽轮机转子发热严重D、水轮机定子发热严重正确答案：C2、异步电动机带额定负载运行时，若电源电压下降，转差率s（A、下降B、与电源电压无关C、升高D、不变正确答案：C3、三相合成磁动势中的五次空问磁势谐波，在气隙空间以基波旋转磁动势的（）转速旋转。

A、1/5倍B、3倍C、相等D、5倍正确答案：A4、同步发电机电枢反应性质取决于（）.A、发电机本身参数B、负载大小C、负载性质D、负载性质和发电机本身参数正确答案：D5、阻尼绕组在调相机中主要起（）作用。

A、感应电动势B、削弱负序磁场C、作为起动绕组D、阻尼振荡正确答案：C6、凸机同步发电机等效电路中的E。

称为（）。

A、虚拟电势B、励磁电势C、空载电势D、电枢电势正确答案：A7、以下不屈于变压器油箱作用的是（）。

A、对周围空气的散热面B、变压器的主磁路C、变压器主体的保护外壳D、油的容器正确答案：B8、同步发电机主磁路中，（）的磁导率等于真空磁导率μ。

A、整个主磁路B、气隙C、转子铁芯D、定子铁芯正确答案：B9、要改变同步发电机输出的有功功率，应调节（）A、原动机输入的机械功率B、负载大小C、负载性质D、励磁电流正确答案：A10、额定电压为 10000/400V 的三相电力变压器负载运行时，若付边电压为 410V，负载性质是(）。

A、电感电容B、电阻C、电阻电容D、电阻电感正确答案：C11、同步发电机不对称运行时，定子除有正序磁场外还会有（）.A、直流磁场B、负序磁场C、零序磁场D、倍频磁场正确答案：B12、额定电压为 330/110/35KV,额定容量比 100/100/50，额定容量为120MVA 的自耦变压器，如果高压侧向低压侧传输 50MVA，且功率因数相同，则高压侧可向中压侧传输的最大功率是（)A、120MVAB、50MVAC、70MVAD、100MVA正确答案：C13、当异步电机的转速为n₁＜n＜∞时，该电机工作在（）状态。

单选题直流发电机主磁极磁通产生感应电动势存在于（）。

收藏A.电枢绕组和励磁绕组B.电枢绕组C.励磁绕组D.换向极绕组回答错误!正确答案： B一台三相六极的交流电机，定子绕组为单层叠绕组，则该定子绕组共有（）个线圈组收藏A.6B.12C.8D.9回答错误!正确答案： D如果三相异步电动机电源电压下调10％，此时负载转矩不变,则转子电流（）。

收藏A.增大B.不变C.减小D.不一定回答错误!正确答案： A一台他励直流电动机拖一台同步发电机运行，当发电机负载增加时，电动机电枢电流的变化为( )收藏A.变大B.变化不确定C.变小D.不变回答错误!正确答案： A直流电机的电枢绕组（）。

收藏A.每个线圈相互独立B.每个极下的线圈相互独立C.不确定D.全部闭合回答错误!正确答案： D三相绕线式异步电动机采用转子串电阻起动时（）。

收藏A.起动电流减小，起动转矩也减小B.起动电流减小，起动转矩增加C.起动电流减小，起动转矩不变D.起动电流减小，起动转矩可能增大回答错误!正确答案： D(Y,d11)联接的三相变压器中，存在三次谐波的有（）。

收藏A.一次绕组的相电流B.二次绕组的线电流C.二次绕组的相电流D.一次绕组的线电流回答错误!正确答案： C同步发电机带容性负载时，其调整特性是一条（）。

收藏A.下降曲线B.水平直线C.上升的曲线D.有拐点的曲线回答错误!正确答案： A若电枢回路中串入同样大小的电阻，比较能耗制动初瞬与电枢反接制动初瞬时的电枢电流大小为( )。

收藏A.无法确定B.二者相等C.前者小于后者D.前者大于后者回答错误!正确答案： C一台三相六极异步电动机，接到50赫兹额定电源上，额定运行时转差率为0.0 2，此时转子电流的频率（）。

收藏A.49HzB.1HzC.0HzD.50Hz回答错误!正确答案： B直流电机电枢反应的发生原因是（）。

收藏A.与发电机或电动机运行状态有关B.与主极是否励磁有关C.与是否带负载有关D.与是否旋转有关回答错误!正确答案： C三相异步电动机定子绕组接到三相对称电源上，每个极面下的气隙磁通大小主要决定于（）。

全国2018年4月自考电机学试题课程代码：02271一、单项选择题(本大题共18小题，每小题1分，共18分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.直流电动机电磁转矩的作用方向与转子的旋转方向( )A.无关B.相反C.相同D.成60度角2.要改变并励直流电动机的转向，可以( )A.增大励磁B.改变电源极性C.改变励磁绕组与电枢绕组的相对联接D.减小励磁3.同步发电机带有纯电阻负载时的电枢反应是( )A.直轴去磁B.直轴加磁C.交轴及直轴加磁D.交轴及直轴去磁4.同步发电机与电网并联运行时，在下列哪种情况下其稳定性较好( )A.短路比较小B.欠励运行C.过励运行D.重载运行5.利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取( )A.同步电抗饱和值B.同步电抗不饱和值C.漏抗D.保梯电抗6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须满足的条件是( )A.相序相同B.电压相等C.频率相等D.励磁方式相同7.同步电机中参数x d″表示为( )A.直轴次暂态电抗B.直轴同步电抗C.直轴漏抗D.直轴电枢反应电抗8.交流绕组，一个q=6的整距线圈组磁动势的空间分布为( )A.矩形波B.尖顶波C.阶梯形波D.正弦波9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为12( )A.0.1T NB.0.81T NC.0.9T ND.T N10.为消除交流绕组中的5次谐波电动势，可取y 1等于( ) A.τ51 B.τ52 C.τ54 D.τ11.三相异步电动机转子电流所产生的磁势相对于定子的转速为( )A.n 1B.nC.sn 1D.012.三相异步电动机采用Y —△换接起动，只适用于( )A.罩极式电机B.绕线式电机C.正常运行为△接线的电机D.正常运行为Y 接线的电机13.拆换异步电动机的定子绕组时，若把每相匝数减少了，气隙中每极磁通将( )A.增加B.不变C.减少D.014.双绕组降压变压器，一、二次侧额定值的关系是( )A.S 1N =S 2N ，U 1N >U 2N ，I 1N >I 2NB.S 1N =S 2N ，U 1N >U 2N ，I 1N <I 2NC.S 1N >S 2N ，U 1N >U 2N ，I 1N >I 2ND.S 1N >S 2N ，U 1N >U 2N ，I 1N <I 2N15.变压器若电源电压不变，在空载和负载时，其铁耗( )A.完全相等B.近似不变C.变化很大D.与铜耗同比例变化16.欲使变压器的电压变化率△U=0，那么负载性质为( )A.阻感性B.纯感性C.纯阻性D.阻容性17.Y ，y 联接的三相组式变压器，相电势的波形是( )A.正弦波B.尖顶波C.平顶波D.矩形波18.变压器的其它条件不变，仅将一、二次侧绕组匝数增加10％，则等效电路中的一次侧漏电抗X 1和励磁电抗X m 将(分析时假设磁路不饱和)：( )A.增加10％B.增加21％C.不变D.降低10％3二、填空题（本大题共18小题，每小题1分，共18分）请在每小题的空格中填上正确答案。

电机学试题及答案（2004~2005第⼀学期）⼀、填空题：（每空1分，共20分）1．进⾏并励直流发电机实验时，若电机的电压不能建⽴，可能的原因有：⽆剩磁，励磁绕组的极性与电枢绕组的极性相反，励磁绕组的电阻⼤于临界电阻值。

（并励：励磁绕组与电枢并联）2．变压器的激磁参数由空载试验测取，短路参数由短路试验测取。

3．变压器并联运⾏的条件是：1）联结组标号相同，2）额定电压及变⽐相等， 3）短路阻抗标⼳值相等。

4．在交流绕组中，为削弱感应电动势中的5次和7次谐波，可采⽤短距绕组来实现；为削弱齿谐波电动势，可采⽤斜槽来实现。

5．直流电动机的调速⽅法为：1）调压，2）调磁，3）调电枢回路电阻。

6．有⼀台三相四极36槽交流电机，第⼀节距y 1=8，则节距因数k P1=0.985，分布因数k d1=_________，绕组因数kW1=__________。

P1877．直流电机中换向极绕组与电枢绕组相串联。

8．直流电机的电枢反应是指电枢磁场对主极磁场的影响，其结果是：⽓隙磁场发⽣畸变和呈去磁作⽤。

6、1）)2sin(1πy k p =考试命题、考试成绩分析表电机学试题课程代码：02271⼀、单项选择题（本⼤题共18⼩题，每⼩题1分，共18分）在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。

错选、多选或均⽆分。

1．直流并励电动机起动时，励磁回路的调节电阻阻值应置于（）A．任意位置B．中间位置C．零位置D．最⼤位置2．同步电机中参数dX'表⽰为（B）A．同步电抗X c B．直轴暂态电抗C．直轴漏抗D．直轴次暂态电抗3．并联于⼤电⽹上的同步发电机，当电流落后于电压运⾏时，若逐渐增⼤励磁电流，则电枢电流（）A．渐⼤B．减⼩C．先增⼤后减⼩D．先减⼩后增⼤4．如果不计定⼦电阻效应，同步发电机运⾏在什么条件下有ψ=?（）A．电阻性负载B．电阻、电感性负载C．纯感性负载D．电阻、电容性负载5．要增加并联在电⽹上运⾏的发电机的有功输出，可以（）A．增加励磁电流使E0增加B．增加原动机的动⼒因素，使功⾓增加C．减⼩励磁电流使E0减⼩D．加快原动机转速使n＞n16．判断⼀台同步电机运⾏于发电机状态的依据是（）A．E0＞U B．E0滞后于UC．E0＜U D．E0领先于U7．三相异步电动机负载增加时，会使（）A．转⼦转速降低B．转⼦电流频率降低C．转⼦电流产⽣的磁势对转⼦的转速减⼩D．转⼦电流产⽣的磁势对定⼦的转速增加8．异步电动机空载电流⽐同容量变压器⼤的原因是（）A．异步电动机的损耗⼤B．异步电动机是旋转的C．异步电动机有⽓隙D．异步电动机的漏抗⼤9．三相异步电动机转⼦转速减⼩时，转⼦磁势对空间的转速将（）A．增加B．保持不变C．减⼩D．为010．三相异步电动机的最⼤转矩⼤⼩（）A．与转⼦电阻⽆关B．与电源电压⽆关C．与电源频率⽆关D．与极对数⽆关11．转差率为s的异步电动机，其sP em将等于（）A．定⼦铜耗B．总机械功率C．机械功率D．转⼦铜耗12．三相异步电动机定⼦通⼊频率为f1的电流，当转⼦不动时，其转⼦频率f2为（）第1章电机学基础知识1.1 基本要求1. 了解电机的基本分类。

全国2008年7月高等教育自学考试电机学试题1．变压器铁心在叠装时由于装配工艺不良，铁心间隙较大，空载电流将（）A．略有减小B．增大C．不变D．减小很多2. 变压器等值电路中的r m代表（）A．原边铜损耗电阻B．副边铜损耗电阻C．铁心损耗的等效电阻D．短路电阻3. 变压器的短路损耗（）A．主要为铁耗B．主要为铜耗C．全部为铜耗D．全部为铁耗4. 若将某工作在额定电压下的变压器一次绕组匝数增加一倍，则其主磁通为原来的（）A．2倍B．不变C．1/2D．1/45. Y,d接线的三相变压器空载激磁电流波形为（）A．正弦波B．尖顶波C．平顶波D．矩形波6. 为消除交流绕组中的5次谐波电动势，可取节距y等于（）A．y= τB．y= τC．y= τ7. 一台三相异步电动机转子电流和电势之间的相位差决定于（）A．转子磁势相对定子的转速B．转子的转速C．定子磁势的转速D．定子电流的频率8. 异步电动机的额定功率PN是指（）A．输入电功率B．输出机械功率C．输入机械功率D．输出电功率9. 异步电动机采用Y-Δ换接起动，可使起动电流降低到直接起动的（）A．倍B．倍C．倍D．倍10. 异步电动机的最大转矩（）A．与短路电抗无关B．与电源电压无关C．与电源频率无关D．与转子电阻无关11. 三相异步电动机，转子转动时其定转子频率之间的关系为（）A．f1= f2B．f2=0C．f2=∞D．f2=sf112. 并联于大电网上的同步发电机，当电流落后于电压运行时，若逐渐减小其励磁电流，则电枢电流（）B．渐小C．先增大后减小D．先减小后增大13. 同步发电机参数x″d称为（）A．直轴同步电抗B．直轴电枢反应电抗C．直轴次暂态电抗D．直轴暂态电抗14. 相应于异步电机的励磁电抗x m，在同步电机中有（）A．漏抗xσB．同步电抗x tC．电枢反应电抗x aD．无对应电抗15. 凸极同步发电机附加电磁功率产生的原因是（）A．励磁电流的作用B．交轴上的磁阻比直轴上的磁阻大C．直轴上的磁阻比交轴上的磁阻大D．直轴与交轴上的磁阻相等16. 判断一台同步电机运行于发电机状态的依据是（）A．E＞UB．滞后于＜UC．ED．领先于等于（）17. 并励直流发电机的额定输出功率PNA．U N I NηNB．U N I N/ηNC．U N I ND．U N I a18. 直流并励电动机起动时，励磁回路的调节电阻应置于（）A．任意位置B．最大位置C．中间位置D．零位置全国2008年4月高等教育自学考试电机学试题1．直流并励电动机起动时，励磁回路的调节电阻阻值应置于（）A．任意位置B．中间位置C．零位置D．最大位置2．同步电机中参数表示为（）A．同步电抗B．直轴暂态电抗C．直轴漏抗D．直轴次暂态电抗3．并联于大电网上的同步发电机，当电流落后于电压运行时，若逐渐增大励磁电流，则电枢电流（）A．渐大B．减小C．先增大后减小D．先减小后增大4．如果不计定子电阻效应，同步发电机运行在什么条件下有=（）A．电阻性负载B．电阻、电感性负载C．纯感性负载D．电阻、电容性负载5．要增加并联在电网上运行的发电机的有功输出，可以（）A．增加励磁电流使E0增加B．增加原动机的动力因素，使功角增加C．减小励磁电流使E0减小D．加快原动机转速使n＞n16．判断一台同步电机运行于发电机状态的依据是（）A．E0＞U B．0滞后于C．E0＜U D．0领先于7．三相异步电动机负载增加时，会使（）A．转子转速降低B．转子电流频率降低C．转子电流产生的磁势对转子的转速减小D．转子电流产生的磁势对定子的转速增加8．异步电动机空载电流比同容量变压器大的原因是（）A．异步电动机的损耗大B．异步电动机是旋转的C．异步电动机有气隙D．异步电动机的漏抗大9．三相异步电动机转子转速减小时，转子磁势对空间的转速将（）A．增加B．保持不变C．减小D．为010．三相异步电动机的最大转矩大小（）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与极对数无关11．转差率为s的异步电动机，其sP em将等于（）A．定子铜耗B．总机械功率C．机械功率D．转子铜耗12．三相异步电动机定子通入频率为f1的电流，当转子不动时，其转子频率f2为（）A．f2=f1B．f2=0C．f2＜f1 D．f2＞f113．交流双层绕组中，每相串联匝数N同每个线圈的匝数N c、每极每相槽数q、极对数p、并联支路数2a之间的关系是（）A．N=B．N=C． N= 2a · 2p · q · N c D ． N= 2a · p · q · N c14．变压器负载运行时与空载运行时相比，变比K（）A．变大B．变小C．相等D．基本不变15．若外加电压随时间正弦变化，当磁路饱和时，单相变压器的励磁电流随时间变化的波形是（）A．矩形波B．平顶波C．正弦波D．尖顶波16．变压器空载时，线路电压增加，则铁耗将（）A．增加B．不变C．减少D．先增加后减小17．自耦变压器电磁容量与额定容量的关系是（）A．大小相等B．额定容量大于电磁容量C．额定容量小于电磁容量D．升压时，额定容量大于电磁容量；降压时，额定容量小于电磁容量18．一台变压器额定频率为50H Z，如果接到60H Z的电源上，且额定电压的数值相等，那么此变压器铁芯中的磁通（）A．增加B．不变C．减小D．先减小后增大全国2007年7月高等教育自学考试电机学试题1．若直流发电机的电刷顺着电枢旋转方向偏离几何中性线电枢反应为（）A．直轴去磁B．直轴加磁C．直轴去磁和交轴电枢反应D．直轴加磁和交轴电枢反应2．同步电机中参数X″d表示为（）A．直轴次暂态电抗B．直轴同步电抗C．直轴漏抗D．直轴电枢反应电抗3．并联于大电网上的同步发电机，当运行于超前功率因数情况下，若逐渐增大励磁电流，则电枢电流是（）A．逐大B．逐小C．先增大后减小D．先减小后增大4．同步发电机短路特性是一条直线的原因是（）A．励磁电流较小磁路不饱和B．电枢反应去磁作用，使磁路不饱和C．短路时电机相当于一个电阻为常数的电路中运行，所以I k和I f成正比D．励磁电流较大，磁路饱和5．同步发电机稳态短路电流不很大的原因是（）A．漏阻抗较大B．短路电流产生去磁作用较强C．电枢电阻较大D．电枢反应产生增磁作用6．同步发电机运行于-90°＜ψ＜0°时，其电枢反应的性质是（）A．直轴去磁B．直轴增磁C．直轴去磁兼交磁D．直轴增磁兼交磁7．拆换异步电动机的定子绕组时，若把每相匝数减少了，气隙中每极磁通（）A．增加B．不变C．减少D．08．如果一台三相异步电动机因磁路局部饱和，漏抗发生变化，这时电机的最大转矩（）A．不变B．增加C．减少D．09．三相异步电动机定子接三相交流电源，空载运行，气隙磁通υm大小主要取决于（）A．电源电压B．磁路饱和程度C．气隙大小D．定子绕组漏阻抗大小10．三相异步电动机采用Y-△换接起动，只适用于（）A．罩极式电机B．绕线式电机C．正常运行为△接线的电机D．正常运行为Y接线的电机11．三相异步电动机转子电流所产生的磁势相对于定子的转速为（）A．n1 B．nC．sn1 D．012．三相异步电动机运行时，其转差率S所在范围是（）A．-1＜S＜0 B．1＜S＜∞C．-∞＜S＜0 D．0＜S＜113．单层交流绕组中，每相串联匝数N同每个线圈匝数Nc，每极每相槽数q、极对数p,并联支路数2a之间的关系是（）A．N=B．N=C．N=2P·q·2a·N C D．N= 2a·P·N C q14．三相变压器组的零序励磁阻抗Z m0与正序励磁阻抗Z m之间的关系为（）A．Z m=Z m0 B．Z m＞Z m0C．Z m＜Z m0D．Z m≈Z m015．一台变比为K的变压器，从高压侧做空载试验加额定电压测得的励磁阻抗为Z m,那么从低压侧做空载试验加额定电压测量到的励磁阻抗应为（）A．Z m B．K2Z mC．Z m/K D．Z m/K216．Y,y联接的组式变压器中主磁道υ的波形是（）A．正弦波B．尖顶波C．平顶波D．矩形波17．Y，y联接的三相组式变压器，相电势的波形是（）A．正弦波B．尖顶波C．平顶波D．矩形波18．一台单相变压器，进行空载试验，当高压侧加额定电压进行测量，或低压侧加额定电压进行测量，所测得的损耗（）A.相差k2倍B．折算后相等C．相等D．近似相等全国2007年4月高等教育自学考试电机学试题1．要改变并励直流电动机的转向，可以（）A．增大励磁B．改变电源极性C．改接励磁绕组与电枢的联接D．减小励磁2．同步发电机中的参数x ad表示（）A．直轴同步电抗B．直轴负序电抗C．直轴漏抗D．直轴电枢反应电抗3．并联于大电网上的同步发电机，当运行于cos=1的情况下，若逐渐增大励磁电流，则电枢电流（）A．渐大B．减小C．先增大后减小D．先减小后增大4．凸极同步发电机附加电磁功率产生的原因是（）A．交轴无励磁绕阻B．交轴上的磁阻比直轴上的磁阻大C．直轴上的磁阻比交轴上的磁阻大D．直轴与交轴上的磁阻相等5 ．同步发电机直轴超瞬变电抗和交轴超瞬变电抗是很小的，其原因是（）A．磁路不饱和B．电枢磁通经过磁极绕组和阻尼绕组的漏磁路径，所以增加了磁阻C．增加了励磁电流D．电枢磁通经过激磁绕阻和阻尼绕组的漏磁路径，所以减少了磁阻6．同步发电机当其电枢电流滞后空载电势045°时，其电枢反应的性质是（）A．直轴去磁B．直轴增磁C．直轴去磁兼交磁D．直轴增磁兼交磁7．绕线式异步电动机的转子绕组中串入调速电阻，当转速达到稳定后，如果负载转矩为恒转矩负载，调速前后转子电流将（）A．保持不变B．增加C．减小D．08．绕线式异步电动机起动时，在转子回路中接入适量三相电抗，则能减少起动电流，但此时产生的起动转矩（）A．不变B．0C．增大D．减小9．有一台两极绕线式异步电动机要把转速调上去，下列哪一种调速方法是可行的（）A ．变极调速B ．转子中串入电阻C ．变频调速D ．降压调速 10 ．三相异步电动机采用 Y- △换接起动，可使起动电流降低到直接起动时的（ ）A ．B ．C ．D ．11 ．三相异步电动机极对数为 p ，定子电流频率为 f 1 ，转子转速为 n ，转差率为 s 时，其定子电流所产生的基波合成磁势的转速 n 1 为（ ）A ． n 1=B ．C ． n1=s D ．n 1=012 ．异步电动机的额定功率 P N 是指（ ）A ．输入电功率B ．输出机械功率C ．输入机械功率D ．输出电功率 13 ．整数槽双层迭绕交流绕组最大并联支路数为 2a ，极对数为 p ，它们之间的关系是（ ）A ． 2a=2pB ． 2a=pC ． 2a= pD ． 2a=4p 14 ．双绕组降压变压器，一、二次侧额定值的关系是（ ）A ． S 1N =S 2N ， U 1N ＞ U 2N ， I 1N ＞ I 2NB ． S 1N =S 2N ， U 1N ＞ U 2N ， I 1N ＜ I 2NC ． S 1N ＞ S 2N ， U 1N ＞ U 2N ， I 1N ＞ I 2ND ． S 1N ＞ S 2N ， U 1N ＞ U 2N ， I 1N ＜ I 2N15 ．一台单相变压器在铁芯迭装时，由于硅钢片剪裁不当，迭装时接缝处留有较大的缝隙，那么此台变压器的空载电流将（ ）A ．减少B ．增加C ．不变D ．先增加后减小 16．若电源电压不变，变压器产生的主磁通υ，在空载和负载时，其值（ ）A ．完全相等B ．基本不变C ．根本不同D ． 17 ．变压器的正序阻抗为 Z 1 ，负序阻抗为 Z 2 ，二者的关系是（ ）A．Z1=Z2B．Z1＜Z2C．Z1＞Z2D．Z1≈Z218．引起单相变压器的空载电流中的三次谐波电流分量的原因是（）A．副边没有负载B．磁路的饱和效应C．磁路不饱和D．磁路不对称全国2006年7月高等教育自学考试电机学试题1．直流电机电刷所接触的绕组元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是（）A．此处磁势虽大，但磁阻更大B．此处磁势并不大C．此处电枢磁势被主磁极磁势所抵消D．此处电枢磁势小2．利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A．同步电抗饱和值B．同步电抗不饱和值C．漏抗D．电枢反应电抗3．并联于大电网上的同步发电机，当运行于超前功率因数情况下，若逐渐减小励磁电流，则电枢电流是（）A．逐大B．逐小C．先增大后减小D．先减小后增大4．同步发电机参数X2称为（）A．漏抗B．正序电抗C．负序电抗D．零序电抗5．同步发电机和电网并联运行时，在下列哪种情况下其稳定性较好（）A．短路比较小B．欠励运行C．过励运行D．重载运行6．同步发电机带有纯电阻负载时的电枢反应是（）A．直轴去磁B．直轴加磁C.交轴及直轴去磁D．交轴及直轴加磁7．三相异步电动机定子绕组做成分布、短距绕组后，虽然感应电势的基波分量有所减小，但是它带来的优点主要是（）A．改善磁势、电势波形B．增加了某次谐波电势C．增加电机额定转速D．减小额定转速8．一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，这时电动机电磁转矩为（）A．T N B．0.81T NC．0.1T N D .0.9T N9．一台六极三相异步电动机，定子电流频率为f l=50赫，转子电流频率f2=2赫，此时电动机的转速为（）A．1000转／分B．1500转／分C．960转／分D．1040转／分10．一台三相异步电动机运行在s=0.02时，则由定子通过气隙传递给转子的功率中有2％是（）A．电磁功率B．机械功率C．机械损耗D．转子铜耗11．三相异步电动机等值电路中，上的电功率是模拟转动时的（）A．电磁功率B．转子铜耗C．总机械功率D．输出机械功率12．交流绕组，一个q=6的整距线圈组磁势的空间分布为（）A．矩形波 B．尖顶波．阶梯形波D．正弦波13．整数槽单层交流绕组的最大并联支路数为2a，极对数p，它们之间的关系是（）A．2a=2p B．2a=pC．D．2a=4p14．欲使变压器的电压变化率△u=0，那么负载性质为（）A．阻感性B．纯感性C．纯阻性D．阻容性15．一台单相变压器在铁芯迭装时，由于硅钢片剪裁不当，迭装时接缝处留有较大的缝隙，那么此台变压器的空载电流将（）A．减少B．增加C．不变D．先增加后减小16．一台单相变压器，额定电压为220／110伏，当原边电压为250伏时，变压器等效电路中的励磁电抗将（）A．不变 B．变大C．变小D．接近为017．变压器的空载损耗（）A．全部为铜耗B．主要为铁耗C．全部为铁耗D．主要为铜耗18．若变压器电源电压不变，在空载和负载时，其铁耗（）A．完全相等B．近似不变C．变化很大 D．可忽略不计全国2006年4月高等教育自学考试电机学试题1．直流并励电动机起动时，起动电阻阻值应置于（）A．零的位置B．中间位置C．接近于零的位置D．最大位置2．同步电机中参数Xq″表示为（）A．交轴同步电抗B．交轴暂态电抗C．交轴次暂态电抗D．交轴漏抗3．并联于大电网上的同步发电机，当运行于cos =1.0的情况下，若逐渐减小励磁电流，则电枢电流是（）A．逐大B．逐小C．先增大后减小D．先减小后增大4．相应于异步电动机的励磁电抗Xm，在同步电机中为（）A．漏电抗B．电枢反应电抗C．同步电抗D．没有相应的电抗与之对应5．三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是（）A．相序相同B．电压相等C．频率相等D．励磁方式相同6．判断同步电机运行于电动机状态的依据是（）A．E0 B．E0>UC．领先于D．落后于7．三相异步电动机电磁转矩的大小正比于（）A．电磁功率B．输出功率C．输入功率D．转子铜耗8．异步电动机的功率因数（）A．总是超前的B．总是滞后的C．负载大时超前，负载小时滞后D．负载小时超前，负载大时滞后9．一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（）A．增大B．减小C．不变D．不能稳定10．三相异步电动机对应最大转矩的转差率Sm（）A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关11．三相异步电动机最大转矩（）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与短路电抗无关12．三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（）A．f2=f1B．f2=0C．f2=∞D．f2=sf113．交流绕组一个整距线圈磁势的空间分布为（）A．短形波B．尖顶波C．梯形波D．正弦波14．变压器的一次侧匝数增加10％，其它条件不变，则变压器的主磁通（）A．不变B．增大C．减小D．近似不变15．变压器短路试验时的损耗（）A．全部为铜耗 B．主要为铜耗C．全部为铁耗D．主要为铁耗16．Y，yn接线的三相心式变压器，其零序励磁阻抗Z m0与正序励磁阻抗Z m之间的关系为（）A．Z m0=Z m B．Z mo>Z mC．Z m0≈Z m D．Z m0m17．变压器空载电流小的原因是（）A．一次绕组匝数多、电阻大B．一次绕组漏抗大C．变压器励磁阻抗大D．变压器的损耗小18．一台变比为k=10的变压器，从低压侧做空载试验加额定电压时求得副边的励磁阻抗的标么值为16，那么，原边做空载试验加额定电压时的励磁阻抗标么值是（）A．16 B．1600C．0.16 D．160全国2005年4月高等教育自学考试电机学试题1.一台单相变压器由于硅钢片加工不当，装配时接缝处留有较大的缝隙，那么此台变压器的主磁通将( )A.减小B.不变C.增加D.不确定2.变压器一次侧电压增大10%，则空载电流将( )A.不变B.增加10%C.增加超过10%D.增加不足10%3.变压器正常工作时，其功率因数取决于( )A.变压器参数B.电源电压C.负载性质D.变压器负载率4.Y，y接线的三相变压器空载激磁电流波形为( )A.正弦波B. 尖顶波C.平顶波D.矩形波5.变压器空载合闸电流对变压器的主要影响是( )A.大电流引起变压器发热B.继电保护误动作C.变压器绝缘损坏D.机械上的损坏6.交流绕组三相合成基波磁动势的转速为( )A. B.C.60·p·fD.7.三相异步电动机定子漏磁通( )A.由定子磁势产生B.由转子磁势产生C.由定转子磁势共同产生D.与定子磁势无关8.三相异步电动机当转子不动时，定转子的频率关系是( )A. f1=f2B. f1<f2C. f1＞f2D. f2=09.若要使起动转矩T st等于最大转矩T max应( )A.改变电压大小B.改变电源频率C.增大转子回路电阻D.减小电机气隙10.国产Y系列4KW以上的小型笼型异步电动机定子绕组设计成角接线是因为( )A.效率最高B.节省材料C.便于加工D.可采用星-角换接起动方法11.同步发电机气隙越大，则( )A.短路比越大，并网运行时静态稳定性能越好B.短路比越大，并网运行时静态稳定性能越差C.短路比越小，并网运行时静态稳定性能越好D.短路比越小，并网运行时静态稳定性能越差12.同步电机气隙增大时，其同步电抗( )A.增大B.减小C.不变D.不确定.同步发电机电枢反应性质取决于( )A.负载性质B.发电机本身参数C.负载性质和发电机本身参数D.负载大小14.三相同步发电机在与大电网并联时，必须满足一些条件，但首先必须绝对满足的条件是( ) A.电压相等 B.频率相等C.相序相同D.励磁方式相同15.在无穷大电网运行的同步发电机(＞0°)欲增加有功功率输出的同时保持无功功率输出不变，应( )A.增加原动转矩，保持原励磁电流不变B.增加原动转矩，增加励磁电流C.增加原动转矩，减小励磁电流D.减小原动转矩，保持励磁电流不变16.同步发电机三相突然短路时，定子暂态分最短路电流的衰减是由于( )A.阻尼绕组有电阻B.励磁绕组有电阻C.电枢绕组有电阻D.阻尼和电枢绕组电阻共同作用结果17.不对称运行的三相同步发电机，正、负、零序电抗x1、x2、x0的数值大小范围是( )A.x1=x t,，x t＞x2＞xσ，xσ＞x＞0B. x1=x t,，xσ＞x2＞x t,，xσ＞x0＞0C. x1＜x t,，xσ＞x2＞x t，xσ＞x0＞0D. x1＞x t,，x t＞x2＞xσ，xσ＞x0＞018.一台并励直流发电机，六极，单叠绕组，额定电流为150安，电枢绕组的支路电流为( )A.12.5安B.50安C.15安D.25安19.直流发电机电磁转矩的作用方向与转子的旋转方向( )A.相同B.相反C.无关D.垂直20.直流电机作发电机运行时( )A.E a＜U,T em,n方向相反B. E a＜U,T em,n方向相同C. E a＞U,T em,n方向相反D. E a＞U,T em,n方向相同全国2004年4月高等教育自学考试电机学试题1.一台变比K=3的三相变压器，在低压侧加额定电压，测出空载功率P0=3000W，若在高压侧加额定电压，测得功率为( )。

全国2010年4月自学考试电机学试题课程代码：02271一、单项选择题（本大题共18小题，每小题1分，共18分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．一台变压器在高压侧做空载实验求得参数的标么值与低压侧做空载实验求得的参数标么值相比()A．大K2倍B．大K倍C．相等D．小K2倍2．一台一次侧额定电压为220V的单相变压器，接220V交流电源时，空载电流为1A；如果不慎错误地接到380V的交流电源上，则空载电流为()A．1.0A B．1.732AC．大于1.732A D．小于1.732A3．变压器负载呈容性，当负载增加时，副边电压()A．呈上升趋势B．不变C．只能下降D．既可能上升也可能下降4．三相组式变压器不宜采用Y，y联接组，主要是为了避免()A．线电势波形发生畸变B．相电势波形发生畸变C．损耗增大D．有效材料的消耗增大5．三相变压器二次侧的额定电压是指一次侧加额定电压二次侧的()A．空载线电压B．空载相电压C．额定负载时的相电压D．额定负载时的线电压6．空间按正弦分布的磁场波以n(r/min)转速切割一短距线圈感应的电动势与切割整距线圈时相比，感应电势将()A．无变化B．基波电势增加，谐波电势减少C．基波电势略下降，谐波电势下降明显D．基波电势减小，谐波电势增加7．三相定子绕组产生的高次谐波磁动势在定子绕组内感应电动势的频率为()A．f1B．v f l1 全国2010年4月自学考试电机学试题全国2010年4月自学考试电机学试题2C ．v1f D ．08．异步电机转子电流频率随着转速升高将( ) A ．变大 B ．变小C ．不变D ．先变大后变小9．异步电动机定子漏磁通是由( ) A ．定子磁动势产生的 B ．转子磁动势产生的C ．气隙磁动势产生的D ．定、转子磁动势共同产生的 10．异步电动机等效电路中的附加电阻ss1 r 2′上消耗的功率为( ) A ．轴端输出的机械功率 B ．总机械功率 C ．电磁功率D ．输入功率11．三相异步电动机空载时气隙磁通的大小主要取决于( ) A ．电源电压 B ．气隙大小 C ．转子铁心材质D ．转子绕组漏电抗12．在异步电机定子电压与变压器电压相同，且容量相同情况下，异步电机空载电流比变压器空载电流大的原因是( ) A ．异步电机损耗大 B ．异步电机是旋转的 C ．异步电机漏抗大D ．异步电机有气隙13．同步发电机与大电网并联以后、若仅调节励磁电流I f ，则( ) A ．有功不变，无功变化 B ．有功变化，无功也变化 C ．有无功均不变D ．仅有功变化14．同步发电机的功角δ是( ) A ．U 与I 间的夹角 B ．0E 与I 间的夹角 C ．0E 与U 间的夹角 D ．0E 与0Φ 间的夹角 15．同步发电机的参数X 2表示( ) A ．定子漏电抗 B ．转子漏电抗 C ．电枢反应电抗D ．负序电抗16．同步发电机的定子电动势E 0是由( )全国2010年4月自学考试电机学试题3A ．定子磁动势产生B ．转子磁动势产生C ．定子和转子磁动势共同产生D ．由电网产生17．同步发电机与大电网并联时，必须满足一定的条件，但必须首先满足( ) A ．电压相等 B ．频率相同 C ．电压相位相同D ．相序相同18．直流电动机电磁转矩的作用方向与转子的旋转方向( ) A ．无关 B ．相反 C ．相同D ．垂直二、填空题（本大题共18小题，每小题1分，共18分）请在每小题的空格中填上正确答案。

1做试题,没答案?上自考365,网校名师为你详细解答!全国2005年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.造成在不加门极触发控制信号即使晶闸管从阻断状态转为导通状态的非正常转折有二种因素，一是阳极的电压上升率du/dt 太快，二是( ) A.阳极电流上升太快 B.阳极电流过大 C.阳极电压过高 D.电阻过大2.在I VEAR 定义条件下的波形系数k fe 为( )A.πB.2πC. 23π D.2π3.晶闸管的额定电压是这样规定的，即取断态重复峰值电压和反向重复峰值电压中较小的一个，并经如下处理( )A.乘以1.5倍B.乘以2倍C.加100D.规化为标准电压等级4.晶闸管不具有自关断能力，常称为( ) A.全控型器件 B.半控型器件 C.触发型器件D.自然型器件 5.单相半控桥式整流电路带纯电阻性负载时，晶闸管承受反向电压的最大值是( ) A.2U 221 B.2U 2 C.22U 2 D.2U 66.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( ) A.U 2 B.0 C.1.414U 2D.1.732U 27.在大电感负载三相全控桥中，当α>60°时，在自然换相点之前整流输出U d 为正值，交流电源提供能量，电感( )A.释放能量B.既不释放能量也不储能C.储能D.电流突变 8.逆变电路的功能是将直流电能转换为( )2A.直流电能B.交流电能C.磁场能D.化学能9.全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，U d 与E d 的关系为( )A.|U d |<|E d |B.|U d |>|E d |C.|U d |=|E d |D.|U d |=|E d |=010.三相全控桥式有源逆变电路，变压器二次电流的有效值为( )A.d I 31B.d I 31C.d I 32 D.I d11.三相全控桥式变流电路工作于有源逆变状态，逆变角的变化范围为( ) A.0°～120° B.0°～90° C.90°～180° D.0°～150°12.大电感负载，接有续流二极管的单相半波可控变流电路设控制角为α，则续流二极管的导通角为( )A.2π+αB.2π-αC.π-αD.π+α 13.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，晶闸管都将工作在( )A.导通状态B.不定C.饱和状态D.关断状态 14.晶闸管变流器主电路要求触发电路的触发脉冲前沿要求( )A.应缓慢上升B.不要太大C.尽可能陡D.有较大负电流 15.垂直控制原理触发系统、双脉冲触发方式，脉冲宽度应为( )A.0°<T w <60°B.0°<T w <180°C.60°<T w <120°D.90°<T w <180° 16.PWM 逆变器的特点是( ) A.逆变电路既变压又变频 B.整流器变压、逆变器变频 C.直流侧电压有脉动D.系统响应慢 17.降压斩波电路中，电源电压U d 与负载电压U 之间的关系为( ) A.d offonU T T U =B.d offU T TU =3C.d onU TT U =D.d onU T TU =18.为实现功率晶体管的低导通损耗，驱动电流的哪一部分应使功率晶体管处于饱和状态( )A.前沿B.峰值C.后沿D.稳态值 19.驱动电路是电力电子器件构成的何种电路与控制电路之间的接口( )A.主电路B.保护电路C.触发电路D.相控电路 20.功率晶体管的安全工作区范围由几条曲线限定( )A.4条B.3条C.5条D.2条二、填空题(本大题共15小题，每小题1分，共15分)21.晶闸管是三端器件，三个引出电极分别是，阳极、门极和__________极。

全国2004年4月高等教育自学考试电机学试题课程代码：02271一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一台变比K=3的三相变压器，在低压侧加额定电压，测出空载功率P0=3000W，若在高压侧加额定电压，测得功率为( )。

A.1000瓦B.9000瓦C.3000瓦D.300瓦2.变压器做短路实验所测得的短路功率可以认为( )。

A.主要为铜损耗B.主要为铁损耗C.全部为铁损耗D.全部为铜损耗3.变压器铁心在叠装时由于装配工艺不良，铁心间隙较大，空载电流将( )。

A.减小B.增大C.不变D.无法确定4.变压器负载电流不变时，功率因数越大，其效率( )。

A.越大B.越小C.不变D.与铁耗、铜耗比值有关5.若电源电压随时间按正弦规律变化，u1= U1sin(ωt+ )，欲使变压器空载合闸电流最小，应为( )。

A.0°B.30°C.90°D.60°6.D，yn三相组式变压器的零序阻抗从副边看等于( )。

A.ZmB.ZkC.∞D.Z2+Zm7.为消除交流绕组中的5次谐波电动势可取Y等于( )。

A.Y=B. Y=C. Y=D. Y= 8.三相交流电机接成Y 接可改善电动势波形，这是因为( )。

A.获得了中性点B.消除了零序电流C.消除了线电动势中的三次谐波D.消除了相电动势中的三次谐波9.( )。

A.1.35 C.0.9I C N C D.0.9I C qN C K q110.U N 、I N 、ηN 、cos N 分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N 为( )。

A.U N I N cos N ηNB. U N I N cos NC.U N I ND.U I11.一台三相异步电动机运行在S=0.02时，则由定子通过气隙传递给转子的功率中有( )。

三、单选题（每题只有一个答案是正确的，请将正确答案的标号填入括号里，每小题2分，共12分）1. 直流电动机接成并励方式时，电动机的输入电流I、电枢电流I a和励磁电流I f 三者之间的关系为。

（）A I=I f+I aB I a=I+I fC I a=I=I fD I f=I+I a2. 一台正在运行的并励电动机，其转速为1450转/分，现将其停下，用改变励磁绕组的极性来改变电机的转向（其他条件不变），则此时反转的转速将。

A 大于1450转/分B 小于1450转/分C等于1450转/分D 无法判断3. 一台串励电动机和一台并励电动机，额定电流与额定转矩相等，若起动时它们的电流也相等，则串励电动机的起动转矩并励电动机的起动转矩。

A 等于B 大于C 小于D 小于或等于4. 在直流并励发电机自励建压过程中，发现接在电枢两端的电压表的读数有减小现象，最后为零，这说明。

A 励磁回路电阻太小B 励磁回路电阻太大C 没有剩磁或剩磁太弱D 电枢绕组与励磁绕组建立的磁场极性相反5. 同步电机的直轴瞬态电抗直轴同步电抗。

A大于或等于B大于C 小于D小于或等于6. 同步电机三相突然短路时，。

A 三相短路电流的稳态值中，除了周期性分量外，还含有非周期性分量B 三相短路电流的每相瞬态电流中一定都含有非周期分量C 三相短路电流的每相瞬态电流中不含有非周期分量D 三相短路电流的每相瞬态电流中不一定都含有非周期分量四、多选题（请将所有正确答案的标号填入括号里，每小题3分，共18分）1. 负载时直流电机的气隙磁场包括。

A 定子绕组电流产生的主磁场B定子绕组电流产生的漏磁场C 电枢绕组电流产生漏磁场D电枢绕组电流产生电枢反应磁场2. 直流电动机调速的方法包括。

A 改变电动机电压的极性B调节电枢电压的大小 C 调节电枢电路中串联的可变电阻D调节励磁电路中串联的可变电阻3. 并励直流电机的损耗包括。

A定子绕组和转子绕组的铜耗B定子铁心的铁耗C机械损耗和杂散损耗D转子铁心的铁耗4. 并励直流发电机，转速升高时，保持励磁电流不变，发电机所带负载电阻也保持不变，则。

电机学考试试题（附答案）1.绕线式异步电动机如果转子电阻增加一倍，其它条件保持不变，最大转矩将__________。

(1)增加一倍；(2)减少一倍；(3)保持不变；2.绕线式异步电机的转子绕组中串入调速电阻，当转速达到稳定后，如果负载转矩为恒转矩负载，调速前后转子电流__________。

(1)保持不变；(2)增加；(3)减小；3.三相绕组式异步电动机拖动恒转矩负载运行时，若转子回路串入电阻调速，则运行在不同转速下，电动机的cosϕ2是__________。

(1)转速越低，cosϕ2越高；(2)基本不变；(3)转速越低，cosϕ2越低；4.三相同步电动机运行在过励状态时，从电网吸收__________。

(1)感性电流；(2)容性电流；(3)纯有功电流；5.三相同步发电机突然短路，定子电流非周期分量衰减时间常数__________。

(1)由定子电阻和其等值电抗确定；(2)由励磁绕组电阻和其等值电抗确定；(3)由阻尼绕组电阻和其等值电抗确定；6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是_______。

(1)电压相等；(2)频率相等；(3)相序相同；7.设一台隐极同步发电机的电枢电流I落后于空载电势E030︒时间相位角，则电枢反应磁场与转子励磁磁通轴线间的空间相位角为__________。

(1)30︒；(2)60︒；(3)120︒；(4)90︒；8.同步电机要实现机电能量转换，必须__________。

(1)有直轴电枢磁势；(2)有交轴电枢磁势；(3)既有直轴电枢磁势，又有交轴电枢磁势；9.同步发电机带感性负载单机运行，端电压要比相同励磁电流下的空载电压低，这是因为_______。

(1)饱和的影响；(2)有电枢反应去磁作用和漏阻抗的存在；(3)功角增大了；(4)有电阻压降；10.同步发电机电枢反应电抗不饱和值与__________。

(1)气隙大小成反比；(2)定子匝数成正比；(3)定子电流成反比；11.同步发电机短路特性是一条直线的原因是__________。

全国2018年4月高等教育自学考试电机学试题课程代码：02271一、单项选择题（本大题共18小题，每小题1分，共18分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．要改变并励直流电动机的转向，可以（）A．增大励磁B．改变电源极性C．改接励磁绕组与电枢的联接D．减小励磁2．同步发电机中的参数x ad表示（）A．直轴同步电抗B．直轴负序电抗C．直轴漏抗D．直轴电枢反应电抗3．并联于大电网上的同步发电机，当运行于cos =1的情况下，若逐渐增大励磁电流，则电枢电流（）A．渐大B．减小C．先增大后减小D．先减小后增大4．凸极同步发电机附加电磁功率产生的原因是（）A．交轴无励磁绕阻B．交轴上的磁阻比直轴上的磁阻大C．直轴上的磁阻比交轴上的磁阻大D．直轴与交轴上的磁阻相等5．同步发电机直轴超瞬变电抗和交轴超瞬变电抗是很小的，其原因是（）A．磁路不饱和B．电枢磁通经过磁极绕组和阻尼绕组的漏磁路径，所以增加了磁阻C．增加了励磁电流D．电枢磁通经过激磁绕阻和阻尼绕组的漏磁路径，所以减少了磁阻6．同步发电机当其电枢电流I 滞后空载电势E 045°时，其电枢反应的性质是（）A．直轴去磁B．直轴增磁C．直轴去磁兼交磁D．直轴增磁兼交磁7．绕线式异步电动机的转子绕组中串入调速电阻，当转速达到稳定后，如果负载转矩为恒转矩负载，调速前后转子电流将（）A．保持不变B．增加12 C ．减小 D ．08．绕线式异步电动机起动时，在转子回路中接入适量三相电抗，则能减少起动电流，但此时产生的起动转矩（ ）A ．不变B ．0C ．增大D ．减小9．有一台两极绕线式异步电动机要把转速调上去，下列哪一种调速方法是可行的（ ）A ．变极调速B ．转子中串入电阻C ．变频调速D ．降压调速10．三相异步电动机采用Y-△换接起动，可使起动电流降低到直接起动时的（ ）A ．21B ．31 C ．41 D ．51 11．三相异步电动机极对数为p ，定子电流频率为f 1，转子转速为n ，转差率为s 时，其定子电流所产生的基波合成磁势的转速n 1为（ ）A ．n 1=p60f 1 B ．n 1=p 2f 601 C ．n 1=s p 60f 1D ．n 1=012．异步电动机的额定功率P N 是指（ ）A ．输入电功率B ．输出机械功率C ．输入机械功率D ．输出电功率13．整数槽双层迭绕交流绕组最大并联支路数为2a ，极对数为p ，它们之间的关系是（ ）A ．2a=2pB ．2a=pC ．2a=21pD ．2a=4p14．双绕组降压变压器，一、二次侧额定值的关系是（ ）A ．S 1N =S 2N ，U 1N ＞U 2N ，I 1N ＞I 2NB ．S 1N =S 2N ，U 1N ＞U 2N ，I 1N ＜I 2NC ．S 1N ＞S 2N ，U 1N ＞U 2N ，I 1N ＞I 2ND ．S 1N ＞S 2N ，U 1N ＞U 2N ，I 1N ＜I 2N15．一台单相变压器在铁芯迭装时，由于硅钢片剪裁不当，迭装时接缝处留有较大的缝隙，那么此台变压器的空载电流将（ ）A ．减少B ．增加3C ．不变D ．先增加后减小16．若电源电压不变，变压器产生的主磁通φ，在空载和负载时，其值（ ）A ．完全相等B ．基本不变C ．根本不同D ．m1Z U 17．变压器的正序阻抗为Z 1，负序阻抗为Z 2，二者的关系是（ ）A ．Z 1=Z 2B ．Z 1＜Z 2C ．Z 1＞Z 2D ．Z 1≈Z 218．引起单相变压器的空载电流中的三次谐波电流分量的原因是（ ）A ．副边没有负载B ．磁路的饱和效应C ．磁路不饱和D ．磁路不对称二、填空题（本大题共18小题，每小题1分，共18分）请在每小题的空格中填上正确答案。

保护试题（2005年3月）1、厂用受电时间？厂用受电范围？（5分）（30/4、#1机组6KV、380V）2、保护及控制盘柜安装节点、电缆敷设及接线节点？（北京电建）（5分）（22/2—27/3、28/3—23/6）3、UPS设备调试节点（北京电建）（5分）（11/3—21/3）4、高压盘柜带电调试节点？（5分）（15/4—26/5）5、简述达标投产保护屏安装质量和工艺要求（5分）（屏柜基础与地面标高一致；安装尺寸误差符合验标要求；相邻屏屏面平整；相邻屏缝隙小于1.5mm）6、电缆敷设考核内容有哪？（5分）（电缆桥架、弯曲半径、电缆排放、电缆固定、电缆接地、挂牌）7、10月1日23:30 唐热#1机高厂变差动保护动作掉闸原因？（10分）（高压厂用变压器A段分支电源进线电压互感器下部母线排处接地短路放炮，造成#1发电机高压厂用变压器差动保护和发电机变压器组差动保护动作，从而引起机组掉闸）8、11月4日7:24托电#3机组励磁变差动保护动作跳闸原因？（10分）(＃3整流柜整流元件被击穿；励磁调节器均流不好，运行中电流偏差较大、#3整流柜整流特性差) 9、2月1日14：13托电#2机组维护人员在清扫发电机接地碳刷时，造成转子接地保护动作，失磁保护动作发电机解列。

（20分）（没有通知设备部电气室专业人员进行分析研究，在涉及机组主要保护的相关工作中没有按照规定解除保护，没有采取可靠的安全保障措施，#2机组的转子接地保护装置的接地线和保护回路接线分别用两颗螺丝固定在电刷上，在解开其中任何一颗螺丝都会导致保护回路短线，电桥失衡，保护动作，机组跳闸。

运行人员把关不严，对生产现场涉及机组主要保护的工作没有进行研究分析，对作业人员无保护专业人员、作业无继电保护专业提供的不用解除机组保护的说明和审批单没有提出异议，没有制止作业的开工，没有认真审核工作票的安全保障措施和危险点分析）10、简述我厂励磁系统的型式、由哪几部分组成？初励电源电压等级，从何处接引？（20分）全静态励磁系统，包括控制柜（控制、通讯、I/O）、辅助柜（起励、保护、灭磁）、功率整流柜（可控硅元件、风机、直流接触器、交流隔离开关）11、启备变的保护屏、测控屏、变送器屏、录波器屏布置方案，保护电源与操作电源的电压各为多少伏？画出或描述出启备变差动保护的范围。
