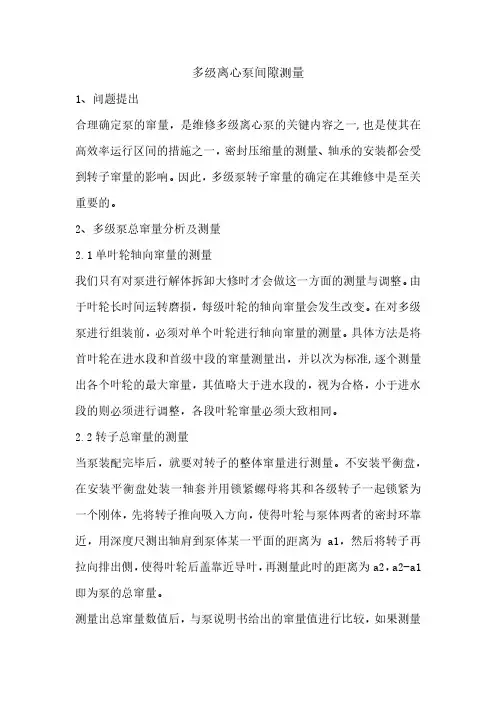

多级离心泵间隙测量1、问题提出合理确定泵的窜量，是维修多级离心泵的关键内容之一,也是使其在高效率运行区间的措施之一，密封压缩量的测量、轴承的安装都会受到转子窜量的影响。

因此，多级泵转子窜量的确定在其维修中是至关重要的。

2、多级泵总窜量分析及测量2.1单叶轮轴向窜量的测量我们只有对泵进行解体拆卸大修时才会做这一方面的测量与调整。

由于叶轮长时间运转磨损，每级叶轮的轴向窜量会发生改变。

在对多级泵进行组装前，必须对单个叶轮进行轴向窜量的测量。

具体方法是将首叶轮在进水段和首级中段的窜量测量出，并以次为标准,逐个测量出各个叶轮的最大窜量，其值略大于进水段的，视为合格，小于进水段的则必须进行调整，各段叶轮窜量必须大致相同。

2.2转子总窜量的测量当泵装配完毕后，就要对转子的整体窜量进行测量。

不安装平衡盘，在安装平衡盘处装一轴套并用锁紧螺母将其和各级转子一起锁紧为一个刚体，先将转子推向吸入方向，使得叶轮与泵体两者的密封环靠近，用深度尺测出轴肩到泵体某一平面的距离为a1，然后将转子再拉向排出侧，使得叶轮后盖靠近导叶，再测量此时的距离为a2，a2-a1即为泵的总窜量。

测量出总窜量数值后，与泵说明书给出的窜量值进行比较，如果测量值大于给出值1mm,则应更换磨损叶轮。

3、 平衡盘间隙的调整3.1平衡盘最佳窜量的确定与调整多级泵运行中，当导叶中心线与叶轮中心线正好对准时，泵的水力损失最小，效率最高。

多级泵平衡盘合理窜量的确定应根据其内部结构关系，使泵在设计的特性状态下正常运转。

我们知道，当泵运转时，平衡盘会在一个平衡位置左右移动。

叶轮距前后盖板的间隙考虑到泵正常运行的最小间隙，我们将平衡盘的轴向窜量确定 mm，即 。

其中：b1为叶轮前盖板距泵体的轴向距离，b2为叶轮后盖板距导叶的轴向距离，见图1。

这样，既保证了泵运转过程中叶轮与导叶的对中，又减少了开停泵时平衡盘的磨损。

3.2平衡盘轴向窜量的测量及调整多级泵平衡盘间隙的调整是泵整个维修过程中最重要的一步。

［ ４ ］余 国琮．化工容器 及设备 ［ Ｍ］ ．北京 ：化学工 业 出版社 ，
】 ９ ８ ０．
第 ５期

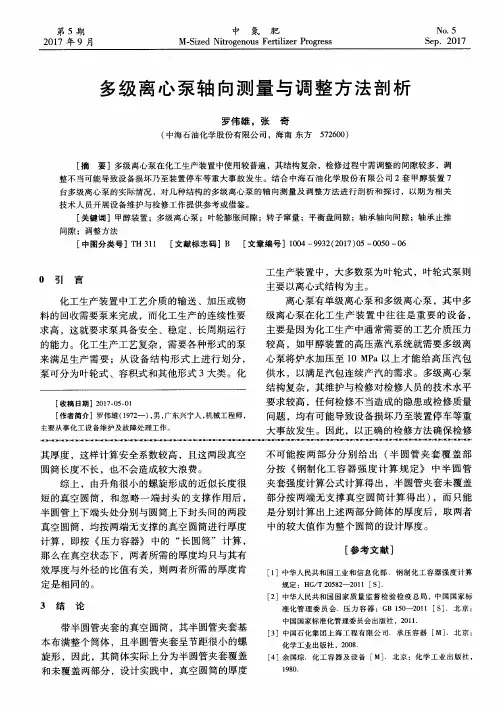

罗伟雄等：多级 离心泵轴向测量与调整方法剖析
