2015传感与检测试卷A

第1章 传感与检测技术基础第2章 电阻式传感器 第3章 电感式传感器1、电感式传感器有哪些种类？它们的工作原理分别是什么？2、说明3、变气隙长度自感式传感器的输出特性与哪些因素有关？怎样改善其非线性？怎样提高其灵敏度？答：根据变气隙自感式传感器的计算式：00022l S W L μ=，线圈自感的大小，即线圈自感的输出与线圈的匝数、等效截面积S 0和空气中的磁导率有关，还与磁路上空气隙的长度l 0有关；传感器的非线性误差：%100])([200⨯+∆+∆= l ll l r 。

由此可见，要改善非线性，必须使l l∆要小，一般控制在0.1~0.2。

（因要求传感器的灵敏度不能太小，即初始间隙l 0应尽量小，故l ∆不能过大。

）传感器的灵敏度：20022l S W dl dL l L K l ⨯-=≈∆∆≈μ，由此式可以看出，为提高灵敏度可增加线圈匝数W ，增大等效截面积S 0，但这样都会增加传感器的尺寸；同时也可以减小初始间隙l 0，效果最明显。

4、试推导 5、气隙型 6、简述 7、试分析 8、试推导 9、试分析 10、如何通过11、互感式12、零点残余电压产生的原因是什么？怎样减小和消除它的影响？答：在差动式自感传感器和差动变压器中，衔铁位于零点位置时，理论上电桥输出或差动变压器的两个次级线圈反向串接后电压输出为零。

但实际输出并不为零，这个电压就是零点残余电压。

残差产生原因：①由于差动式自感传感器的两个线圈结构上不对称，如几何尺寸不对称、电气参数不对称。

②存在寄生参数；③供电电源中有高次谐波，而电桥只能对基波较好地预平衡。

④供电电源很好，但磁路本身存在非线性。

⑤工频干扰。

差动变压器的零点残余电压可用以下几种方法减少或消除：①设计时，尽量使上、下磁路对称；并提高线圈的品质因素Q=ωL/R；②制造时，上、下磁性材料性能一致，线圈松紧、每层匝数一致等③采用试探法。

在桥臂上串/并电位器，或并联电容等进行调整，调试使零残最小后，再接入阻止相同的固定电阻和电容。

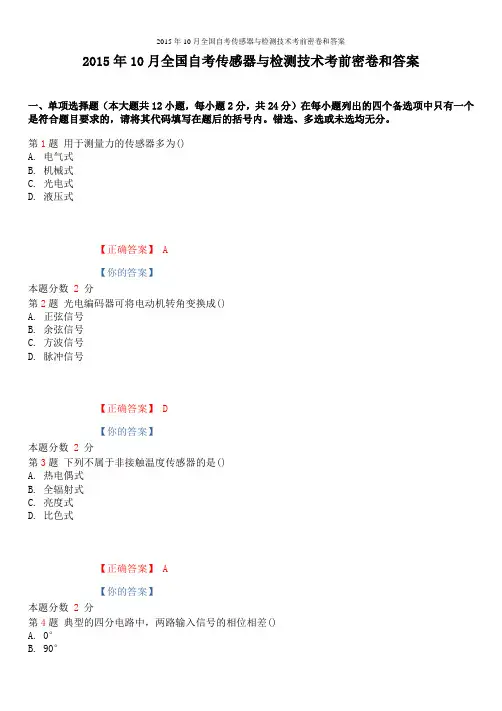

2015年10月全国自考传感器与检测技术考前密卷和答案一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

第1题用于测量力的传感器多为()A. 电气式B. 机械式C. 光电式D. 液压式【正确答案】 A【你的答案】本题分数2分第2题光电编码器可将电动机转角变换成()A. 正弦信号B. 余弦信号C. 方波信号D. 脉冲信号【正确答案】 D【你的答案】本题分数2分第3题下列不属于非接触温度传感器的是()A. 热电偶式B. 全辐射式C. 亮度式D. 比色式【正确答案】 A【你的答案】本题分数2分第4题典型的四分电路中，两路输入信号的相位相差()A. 0°B. 90°D. 270°【正确答案】 B【你的答案】本题分数2分第5题测量不能直接接触的物体的温度，可选用的温度传感器是()A. 热电偶B. 比色式C. 热电阻D. 半导体二极管【正确答案】 B【你的答案】本题分数2分第6题用于厚度测量的压电陶瓷器件利用了()原理。

A. 压阻效应B. 压电效应C. 压磁效应D. 磁阻效应【正确答案】 B【你的答案】本题分数2分第7题当时延为零时，信号的自相关函数就是信号的()A. 均值B. 均方值C. 方差D. 幅值【正确答案】 B【你的答案】本题分数2分第8题长容栅的可动容栅栅极数增加，则其最大电容量()A. 增大C. 不变D. 不能确定【正确答案】 A【你的答案】本题分数2分第9题固体半导体摄像元件简称()A. VCDB. CCDC. VCRD. VTR【正确答案】 B【你的答案】本题分数2分第10题电桥的工作方式有()A. 1种B. 2种C. 3种D. 4种【正确答案】 C【你的答案】本题分数2分第11题下列不是磁电式传感器的是()A. 压磁式传感器B. 磁电感应式传感器C. 磁栅式传感器D. 霍尔式传感器【正确答案】 A【你的答案】本题分数2分第12题固体半导体摄像元件CCD是一种()A. PN结光电二极管电路B. PNP型晶体管集成电路C. MOS型晶体管开关集成电路D. NPN型晶体管集成电路【正确答案】 C二、填空题（本大题共12小题，每小题1分，共12分）请在每小题的空格中填上正确答案。

一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（C ）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（ D ）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（ A ）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（ D ）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（ D ）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（ C ）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（ D ）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（ A ）A．0.301B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（ B ）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（ A ）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（B ）A．2X(f3) B．23X(f3)C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

传感器与检测技术试卷及答案传感器与检测技术试卷及答案( ( ( (试卷一试卷一试卷一试卷一) ) ) )第一部分选择题(共24 分)一、单项选择题(本大题共12小题,每小题2 分,共24分)在每小题列出的四个选项中只有一个选项就是符合题目要求的,请将正确选项前的字母填在题后的括号内。

错选、多选与未选均无分。

1.下列被测物理量适合于使用红外传感器进行测量的就是( C)A.压力B.力矩C.温度D.厚度2.属于传感器动态特性指标的就是( D )A.重复性B.线性度C.灵敏度D.固有频率3.按照工作原理分类,固体图象式传感器属于( A )A.光电式传感器B.电容式传感器C.压电式传感器D.磁电式传感器4.测量范围大的电容式位移传感器的类型为( D )A.变极板面积型B.变极距型C.变介质型D.容栅型5.利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小( C )A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联C.两个桥臂应当分别用应变量变化相反的工作应变片D.两个桥臂应当分别用应变量变化相同的工作应变片6.影响压电式加速度传感器低频响应能力的就是( D )A.电缆的安装与固定方式B.电缆的长度C.前置放大器的输出阻抗D.前置放大器的输入阻抗7.固体半导体摄像元件CCD 就是一种( )A.PN结光电二极管电路B.PNP 型晶体管集成电路C.MOS型晶体管开关集成电路D.NPN型晶体管集成电路8.将电阻R 与电容C 串联后再并联到继电器或电源开关两端所构成的RC吸收电路,其作用就是( )A.抑制共模噪声B.抑制差模噪声C.克服串扰D.消除电火花干扰9.在采用限定最大偏差法进行数字滤波时,若限定偏差△Y≤0、01,本次采样值为0、315,上次采样值为0、301,则本次采样值Yn应选为( )A.0、301B.0、303C.0、308D.0、31510.若模/数转换器输出二进制数的位数为10,最大输入信号为2、5V,则该转换器能分辨出的最小输入电压信号为( )A.1、22mVB.2、44mVC.3、66mVD.4、88mV11.周期信号的自相关函数必为( )A.周期偶函数B.非周期偶函数C.周期奇函数D.非周期奇函数12.已知函数x(t)的傅里叶变换为X(f) ,则函数y(t)=2x(3t)的傅里叶变换为( )第二部分非选择题(共76分)二、填空题(本大题共12小题,每小题1分,共12分)不写解答过程,将正确的答案写在每小题的空格内。
