电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m =41 I m I 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。
因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT2为例。
当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。
②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。
对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。
可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。
2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。
第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a)I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰22)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b)I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。
《电力电子技术》习题及解答第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。
班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。
3. 电力电子器件一般工作在开关状态。
4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。
6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为单向导电性。
8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。
其反向恢复时间较长，一般在5μs以上。
10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。
11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。
12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。
13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。
14.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2~4 倍。
15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。
第二章 整流电路1. 单相半波可控整流电路对电感负载供电,Z =20mH,U 2=100V ,求当︒=0α时和︒60时的负载电流Id,并画出Ud 与Id 波形。
解:︒=0α时,在电源电压U2的正半周期晶闸管导通时,负载电感L 储能,在晶闸管开始导通时刻,负载电流为零。
在电源电压U2的负半周期,负载电感L 释放能量,晶闸管继续导通。
因此,在电源电压U2的一个周期里,以下方程均成立:t U dtdi Ldωsin 22= 考虑到初始条件：当0=t ω时id=0可解方程：）－（＝t cos 1LU22Id ωω ⎰∏∏=20)(d t cos 1LU2221Id t ωωω）－（)(51.22U22A L==ω Ud 与Id 的波形如下图：当a=︒60时,在U2的正半周期︒60~︒180期间, 晶闸管导通使电惑L 储能,电感L 储藏的能量在U2负半周期︒180~︒300期间释放,因此在U2的一个周期中︒60~︒300期间，以下微分方程成立：t U dtdi Ldωsin 22= 考虑到初始条件：当︒=60t ω时id=0可解方程得：id=)cos 2122t dt U ω－（ 其平均值为Id=⎰∏∏=-∏35322)25.11L2U 2)()cos 21(221A t d t L U （＝ωωωω 此时Ud 与id 的波形如下图：2．图2-9为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗 试说明(1)晶闸管承受的最大反向电压为2U2;(2)当负载是电阻或电感时,其输出电压和电流的波形与单相全控桥时相同.答:具有变压器中心抽头的单相全波可控整流电路,该变压器没有直流磁化的问题. 因为单相全波可控整流电路变压器二次侧绕组中,正负半周内上下绕组内电流的方向相反,波形对称, 其一个周期内的平均电流为零,故不会有直流磁化的问题. 以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况.①以晶闸管VT2为例.当VT1导通时,晶闸管VT2通过VT1与2个变压器二次绕组并联,所以VT2承受的最大电压为2U2.②当单相全波整流电路与单相全控桥式整流电路的触发角相同时,对于电阻负载;(O~)期间无晶闸管导通,输出电压为0;(~)期间,单相全波电路中VT1导通,单相全控桥电路中VTl,VT4导通,输出电压均与电源电压U2相等;( ~+)期间均无晶闸管导通,输出电压为0;( + ~2)期间,单相全波电路中VT2导通,单相全控桥电路中VT2,VT3导通,输出电压等于-U2.对于电感负载;( ~+)期问,单相全波电路中VTl 导逼,单相全控桥电路中VTl,VT4导通,输出电压均与电源电压U2相等;( + ~2+)期间,单相全波电路中VT2导通,单相全控桥电路中VT2,VT3导通,输出波形等于-U2. 可见,两者的输出电压相同,加到同样的负载上时,则输出电流也相同.3．单相桥式全控整流电路，U 2＝100V ，负载中R ＝2Ω，L 值极大，当α＝30°时，要求：①作出u d 、i d 、和i 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2； ③考虑安全裕量，确定晶闸管的额定电压和额定电流。
班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。
3. 电力电子器件一般工作在开关状态。
4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。
6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为单向导电性。
8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。
其反向恢复时间较长，一般在5μs以上。
10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。
11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。
12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。
13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。
14.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2~4 倍。
15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。
电力电子技术课后习题答案(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章 电力电子器件使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK >0维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
解：a) I d1=Im 2717.0)122(2Im )(sin Im 214≈+=⎰πωπππtI 1=Im 4767.021432Im )()sin (Im 2142≈+=⎰πϖπππwt d tb) I d2=Im 5434.0)122(2Im )(sin Im 14=+=⎰wt d t ππϖπI 2=Im6741.021432Im 2)()sin (Im 142≈+=⎰πϖπππwt d tc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少这时，相应的电流最大值I m1、I m2、I m3各为多少解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m135.3294767.0≈≈I A, ≈≈ I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413 m I和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

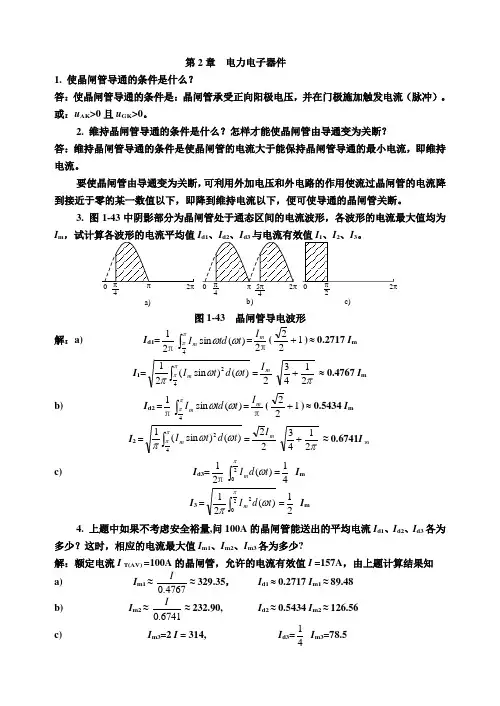

第2章 电力电子器件 1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2mI (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πmI (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I mc) I d3=π21⎰20)(πωt d I m =41 I m I 3 =⎰202)(21πωπt d I m =21 I m 4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35，I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314, I d3=41I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。
电力电子技术(第二版)第2章答案第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。
解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。
所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。
试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。
解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
第2至第8章作业第2章电力电子器件1、使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。
或:U AK>0且U GK>0。
2、维持晶闸管导通得条件就是什么？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。
3、怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。
4、图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7、晶闸管得触发脉冲需要满足哪些条件？答:(1)触发信号应有足够得功率。
(2)触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1、单相半波可控整流电路对电感负载供电,L＝20mH,U2＝100V,求当α＝0°与60°时得负载电流I d,并画出u d与i d波形。
2.单相桥式全控整流电路,U2＝100V,负载中R＝2Ω,L值极大,当α＝30°时,要求:①作出u d、i d、与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
3.单相桥式全控整流电路,U2=100V,负载中R=2Ω,L值极大,反电势E=60V,当a=30°时,要求:①作出u d、i d与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次侧电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
4.单相桥式半控整流电路,电阻性负载,画出整流二极管在一周内承受得电压波形。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。
第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。
解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。
所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。
试说明晶闸管承受的最大反向电压是多少当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。
解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
班级姓名学号第2/9 章电力电子器件课后复习题第 1 部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。
3. 电力电子器件一般工作在开关状态。
4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。
6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为单向导电性。
8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
9. 普通二极管又称整流二极管多用于开关频率不高, 一般为1K Hz 以下的整流电路。
其反向恢复时间较长，一般在 5 s 以上。
10. 快恢复二极管简称快速二极管，其反向恢复时间较短，一般在 5 s 以下。
11. 肖特基二极管的反向恢复时间很短, 其范围一般在10～40ns 之间。
12. 晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。
13. 通常取晶闸管的UDRM和URRM中较小的标值作为该器件的额定电压。
选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。
14. 使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L 约为I H的称为2~4 倍。
15. 晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 微秒左右。
第2至第8章作业第2章 电力电子器件1。
使晶闸管导通的条件是什么？答：使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流（脉冲）。
或:U AK 〉0且U GK >0。
2. 维持晶闸管导通的条件是什么?答:维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
3。
怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4。
图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图1 晶闸管导电波形7。
晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。
（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡,使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通.第3章整流电路1。
单相半波可控整流电路对电感负载供电,L＝20mH，U2＝100V,求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。
2．单相桥式全控整流电路,U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量,确定晶闸管的额定电压和额定电流。
3．单相桥式全控整流电路，U2=100V，负载中R=2Ω,L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量,确定晶闸管的额定电压和额定电流。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。
电力电子技术作业解答教材：《电力电子技术》，尹常永田卫华主编第一章 电力电子器件1-1晶闸管导通的条件是什么？导通后流过晶闸管的电流由哪些因素决定？ 答：晶闸管的导通条件是：（1）要有适当的正向阳极电压；（2）还有有适当的正向门极电压。
导通后流过晶闸管的电流由阳极所接电源和负载决定。
1-2维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是：流过晶闸管的电流大于维持电流。
利用外加电压和外电路的作用使流过晶闸管的电流降到维持电流以下，可使导通的晶闸管关断。
1-5某元件测得V U DRM 840=，V U RRM 980=，试确定此元件的额定电压是多少，属于哪个电压等级？答：根据将DRM U 和RRM U 中的较小值按百位取整后作为该晶闸管的额定值，确定此元件的额定电压为800V ，属于8级。
1-11双向晶闸管有哪几种触发方式？常用的是哪几种？答：双向晶闸管有Ⅰ+、Ⅰ-、Ⅲ+和Ⅲ-四种触发方式。
常用的是：（Ⅰ+、Ⅲ-）或（Ⅰ-、Ⅲ-）。
1-13 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：因为 GTO 与普通晶闸管在设计和工艺方面有以下几点不同：（1）GTO 在设计时2α较大，这样晶体管 V2控制灵敏，易于 GTO 关断；（2）GTO 导通时的21αα+更接近于 1，普通晶闸管15.121≥+αα，而 GTO 则为05.121≈+αα，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；（3） 多元集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
第二章 电力电子器件的辅助电路2-5说明电力电子器件缓冲电路的作用是什么？比较晶闸管与其它全控型器件缓冲电路的区别，说明原因。
答：缓冲电路的主要作用是：⑴ 减少开关过程应力，即抑制d u /d t ，d i /d t ；⑵改变器件的开关轨迹，使器件工作于安全工作区内，避免过电压、过电流损坏；⑶减少器件的开关损耗。
电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I ≈≈I d2A I m 56.1265434.02≈≈ c) I m3=2I=314 I d3=5.78413=m I和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
第2至第8章作业 第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：U AK >0且U GK >0。
2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。
（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。
2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。
5．单相全控桥，反电动势阻感负载，R=1Ω，L=∞，E=40V，U2=100V，L B=0.5mH，当a=60°时求U d、I d与g 的数值，并画出整流电压u d的波形。
6．单相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 180 °，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90°。
7. 在三相半波整流电路中，如果a相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压u d的波形。
8．三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当a=60°时，要求：①画出u d、i d和i VT1的波形；②计算U d、I d、I dT和I VT。
9．在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压u d波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？10．三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当a=60°时，要求：①画出u d、i d和i VT1的波形；②计算U d、I d、I dT和I VT。
11．三相全控桥，反电动势阻感负载，E=200V，R=1Ω，L=∞，U2=220V，a=60°，当①L B=0和②L B=1mH情况下分别求U d、I d的值，后者还应求g 并分别作出u d与i T的波形。
12．三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：三相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 120°，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90°。
13．三相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次侧电流中含有哪些次数的谐波？其中主要的是哪几次？答：三相桥式全控整流电路的整流输出电压中含有6k（k＝1、2、3……）次的谐波，其中幅值最大的是6次谐波。
变压器二次侧电流中含有6k1(k=1、2、3……)次的谐波，其中主要的是5、7次谐波。
14．三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当a=60°时，要求：（1）计算U d、I d、I dT和I VT；（2）i2的5、7次谐波分量的有效值I25、I27；（3）输入功率因数。
15．使变流器工作于有源逆变状态的条件是什么？答：条件有二：（1）直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；（2）要求晶闸管的控制角α>π/2，使Ud为负值。
16．什么是逆变失败？如何防止逆变失败？答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交流电源的质量，留出充足的换向裕量角β等。
第4章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管4．电压型逆变电路中反馈二极管的作用是什么？答：在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。
5．为什么电流型逆变电路中没有反馈二极管？答：在电流型逆变电路中，直流电流极性是一定的，无功能量由直流侧电感来缓冲。
当需要从交流侧向直流侧反馈无功能量时，电流并不反向，依然经电路中的可控开关器件流通，因此不需要并联反馈二极管。
第5章直流-直流变流电路1. 介绍降压斩波电路工作原理答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间ton，由电源E 向L 、R 、M 供电，在此期间，uo ＝E 。
然后使V 关断一段时间toff ，此时电感L 通过二极管VD 向R 和M 供电，uo ＝0。
一个周期内的平均电压。
输出电压小于电源电压，起到降压的作用。
2. 介绍升压斩波电路工作原理3．在降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs,t on =20μs,计算输出电压平均值U o ，输出电流平均值I o 。
M L R E M u O i O+-4．在下图所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω，E M=10V，采用脉宽调制控制方式，T=20μs，当t on=5μs时，计算输出电压平均值U o，输出电流平均值I o，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。
当t on=3μs时，重新进行上述计算。
E ML RE Mu Oi O+-5．在升压斩波电路中，已知E=50V，L值和C值极大，R=10Ω，采用脉宽调制控制方式，当T=40μs，t on=20μs时，计算输出电压平均值U o，输出电流平均值I o。
第6章交流-交流变流电路1．一单相交流调压器，电源为工频220V ，阻感串联作为负载，其中R =0.5Ω，L =2mH 。
试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数；④当α=2 时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。
2. 一调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在α=0时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角α。
第7章 PWM控制技术1．介绍PWM控制的基本原理。
答：PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理2. 单极性和双极性PWM调制有什么区别？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？3．什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？答：载波信号和调制信号不保持同步的调制方式称为异步调制。
在异步调制方式中，通常保持载波频率fc 固定不变，因而当信号波频率fr变化时，载波比N是变化的。
