rlc串联谐振电路的研究实验报告实验目的:通过对rlc串联谐振电路的研究实验,探究在不同频率下电压、电流和相位的变化规律,加深对谐振电路的理解。
实验原理:rlc串联谐振电路是由电阻R、电感L和电容C串联而成的电路。
在谐振频率下,电感和电容的阻抗大小相等,电路中的电流和电压将达到最大值。
谐振频率的计算公式为f=1/(2π√(LC))。
在谐振频率下,电路中的电压和电流相位相同,电压和电流呈正弦关系。
实验仪器:1. 信号发生器。
2. 电压表。
3. 电流表。
4. 电阻箱。
5. 电感。
6. 电容。
实验步骤:1. 按照实验电路图连接好电路。
2. 调节信号发生器的频率,测量电路中的电压和电流。
3. 记录数据并绘制电压、电流随频率变化的曲线图。
4. 分析实验数据,得出结论。
实验结果:通过实验测量和数据处理,我们得到了以下实验结果:1. 当信号发生器的频率逐渐接近谐振频率时,电路中的电压呈现出明显的增大趋势,最后达到最大值。
2. 在谐振频率下,电路中的电流也达到最大值,且电压和电流的相位相同。
3. 在谐振频率上下,电路中的电压和电流均呈现出振荡变化,但相位差逐渐增大。
实验分析:根据实验结果,我们可以得出以下结论:1. 在rlc串联谐振电路中,当频率接近谐振频率时,电路中的电压和电流都会达到最大值。
2. 在谐振频率下,电路中的电压和电流相位相同,呈正弦关系。
3. 谐振电路的谐振频率与电感和电容的数值有关,频率与电感成反比,与电容成正比。
实验总结:通过本次实验,我们深入了解了rlc串联谐振电路的工作原理和特性。
在实验中,我们通过测量电路中的电压和电流随频率变化的规律,验证了谐振电路的谐振特性。
同时,我们也掌握了在实验中使用信号发生器、电压表、电流表等仪器的操作方法,提高了实验操作能力。
总之,本次实验为我们进一步学习电路谐振提供了宝贵的实践经验,也为我们今后的学习和科研工作打下了坚实的基础。
愿我们在今后的学习和实践中能够不断提高自己的实验能力,更好地应用所学知识。
RLC串联电路的谐振特性研究实验报告.doc 实验目的:1. 了解RLC串联电路的工作原理及其谐振特性;2. 掌握测量RLC串联电路谐振频率和谐振带宽的方法。
实验仪器:1. RLC串联电路实验箱;2. 信号源;3. 示波器。
实验原理:RLC串联电路是由电阻、电感和电容串联形成的电路,它可以产生共振现象。
当其频率为共振频率时,电路中流过电流的大小取决于电路中的电感和电容。
此时,电路呈现出很高的阻抗,电流最大。
谐振频率 f0 由以下公式给出:f0 = 1 / (2π√LC)其中,L 为电路中的电感,C 为电路中的电容。
Z0 = R + j(XL - XC)谐振带宽 BW 的计算公式为:BW = Δf = f2 - f1其中,f1 和 f2 分别为电路总阻抗等于Z0/√2 时的频率。
实验步骤:1. 连接实验电路:将电阻、电感和电容串联起来,组成 RLC 串联电路,并连接信号源和示波器。
2. 设置信号源:将信号源的频率调节旋钮设置到最小值,同时将信号源电压调节旋钮调整到最大值。
3. 测量谐振频率:将示波器调节到 X-Y 模式,然后调节信号源频率调节旋钮,逐渐增大频率,直到示波器屏幕上显示出一个正弦波。
此时,记录下示波器显示的频率值,即为电路的谐振频率 f0。
实验结果:1. 在本次实验中,使用的电阻、电感和电容的值分别为:R = 1kΩ,L = 10mH,C = 0.1μF。
2. 在逐渐增大信号源频率的过程中,当频率达到 2231 Hz 时,电路中开始出现正弦波,此时记录下的频率值即为电路的谐振频率 f0。
3. 继续增大信号源频率,当频率达到 2358 Hz 时,电路总阻抗等于Z0/√2 时,记录下此时信号源频率调节旋钮的读数。
5. 通过计算,得到电路的谐振带宽为 157 Hz。
1. RLC串联电路可以产生共振现象,其频率为谐振频率 f0。
2. 对于给定的 RLC 串联电路,谐振频率 f0 取决于电路中的电感和电容的值。
rlc串联谐振电路实验报告一、引言RLC串联谐振电路是电子电路中常见的一种电路,它由电感(L)、电阻(R)和电容(C)组成,具有稳定的频率响应特性。
本实验旨在通过实际搭建和测量RLC串联谐振电路,探究其特性和频率响应。
二、实验仪器与步骤本次实验所用仪器包括:函数发生器、示波器、多用电表、稳压电源和电路板等。
1.搭建电路:将函数发生器的输出端接入电路板上的电感、电容和电阻,形成RLC串联谐振电路。
2.测量电流和电压:通过示波器和多用电表分别测量电路中的电流和电压。
3.改变频率:调节函数发生器的频率,观察和记录电流和电压响应的变化。
三、实验结果和讨论在实验中,我们可以通过改变函数发生器的频率,观察谐振电路中的电流和电压的变化。
根据RLC电路的特性,当电流和电压达到谐振时,电路中的能量传输最大。
在实验中,我们先固定电感和电容的数值,只改变函数发生器的频率。
当频率较低时,观察到电流和电压较小,表明电路对低频的输入信号响应不敏感。
随着频率逐渐升高,我们可以观察到电流和电压迅速增大,当频率接近谐振频率时,电流和电压达到峰值。
随后,当频率继续增大,电流和电压迅速减小,表明电路对高频的输入信号响应也不敏感。
通过测量和记录这些数据,我们可以绘制出电流和电压随频率变化的曲线。
此外,我们还可以通过改变电感和电容的数值来观察电路的特性。
当电感或电容的数值增大时,谐振频率会降低,电路对低频信号的响应更加敏感。
反之,当电感或电容的数值减小时,谐振频率会增大,电路对高频信号的响应更加敏感。
四、实验总结通过本次实验,我们初步了解了RLC串联谐振电路的特性和频率响应。
通过搭建电路,测量电流和电压,并观察其随频率变化的规律,我们可以更深入地理解电路的工作原理。
除了本实验所涉及的内容,RLC串联谐振电路还有其他应用,例如在无线通信领域中,谐振电路可以用于频率选择性放大和滤波器的设计。
在音频领域中,RLC谐振电路可以用于音箱的频率响应调节。
rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言:本文旨在研究RLC串联谐振电路的特性和性能。
RLC串联谐振电路是一种常见的电路结构,它由电阻(R)、电感(L)和电容(C)组成。
在特定频率下,RLC串联谐振电路能够表现出共振现象,这对于电子工程领域的应用具有重要意义。
实验目的:1. 研究RLC串联谐振电路的频率响应特性;2. 探究电阻、电感和电容对谐振频率和带宽的影响;3. 分析RLC串联谐振电路的相位差和频率之间的关系;4. 理解RLC串联谐振电路的功率传输和能量转换机制。
实验步骤:1. 搭建RLC串联谐振电路实验装置,包括电源、电阻、电感和电容等元件;2. 测量不同频率下电压和电流的数值;3. 绘制电压-频率和相位差-频率曲线,并找出谐振频率和带宽;4. 分析实验数据,总结RLC串联谐振电路的性能特点。
实验结果:通过实验测量和数据处理,我们得到了以下结果:在RLC串联谐振电路中,当输入信号频率等于谐振频率时,电路中的电流和电压达到最大值。
此时,电容的电压和电感的电流互相抵消,只有电阻消耗能量。
在谐振频率附近,电路的带宽较小,能够保持较高的品质因数。
而当频率远离谐振频率时,电路的电流和电压将会衰减。
讨论:通过实验数据和分析,我们可以得出以下结论:RLC串联谐振电路具有选择性放大特性,在谐振频率附近,电路能够对特定频率的信号进行放大,而对其他频率的信号进行衰减。
这种特性使得RLC串联谐振电路在无线通信、音频放大和滤波等领域有着广泛的应用。
实验结果还显示,电阻、电感和电容对RLC串联谐振电路的性能有着重要影响。
电阻的增加会减小电路的品质因数,降低谐振频率和带宽;电感值的增加会提高电路的品质因数,增大谐振频率和带宽;而电容的变化则会对谐振频率产生较大影响。
结论:通过本次实验,我们深入了解了RLC串联谐振电路的特性和性能。
该电路在电子工程领域具有重要应用,能够对特定频率的信号进行放大和滤波。
RLC串联交流谐振电路实验报告RLC串联交流谐振电路实验报告引言:RLC串联交流谐振电路是电路中常见的一种形式,通过对其进行实验研究,可以更好地理解电路中的谐振现象和相关理论。
本文将介绍我们进行的RLC串联交流谐振电路实验,并对实验结果进行分析和讨论。
实验目的:本次实验的主要目的是研究RLC串联交流谐振电路的特性,包括共振频率、电压相位差、电流幅值等。
通过实验,我们将探索电路中的谐振现象,加深对谐振电路的理解。
实验原理:RLC串联交流谐振电路由电感L、电阻R和电容C组成。
在交流电源的作用下,电路中的电感、电阻和电容会发生相互作用,从而导致电路中的电流和电压发生变化。
当电路达到谐振状态时,电路中的电流幅值最大,电压相位差为零。
实验步骤:1. 首先,我们将电感L、电阻R和电容C按照串联的方式连接起来,形成RLC串联交流谐振电路。
2. 然后,我们将交流电源连接到电路上,并通过示波器观察电路中的电流和电压波形。
3. 调节交流电源的频率,观察电路中的电流和电压的变化情况。
4. 记录不同频率下电流和电压的数值,并计算电压相位差和电流幅值。
5. 根据实验数据,绘制电流和电压随频率变化的图表。
实验结果:通过实验观察和数据记录,我们得到了RLC串联交流谐振电路的一些特性。
首先,我们发现在特定的频率下,电路中的电流幅值最大。
这个频率被称为共振频率,用f0表示。
同时,我们还观察到在共振频率下,电压和电流的相位差为零,即电压和电流完全同相。
除此之外,在共振频率附近,电压和电流的相位差会发生变化,并且电流幅值也会随着频率的变化而变化。
讨论与分析:通过对实验结果的分析,我们可以得出一些结论和认识。
首先,RLC串联交流谐振电路的共振频率与电感、电阻和电容的数值有关。
当电感、电阻和电容的数值发生变化时,共振频率也会相应地发生变化。
其次,电压和电流的相位差为零说明电压和电流在时间上是完全同步的,这是因为在共振频率下,电路中的电感、电阻和电容之间的相互作用达到了平衡状态。
RLC串联谐振电路。
实验报告
RLC串联谐振电路是一种基于抗性、电感和电容的并联谐振电路,它具有高通过率和低损耗。
RLC串联谐振电路由电阻R、电感L和电容C三部分组成。
它们之间形成一个AC回路,可以在特定频率处产生振荡,使电流在此频率处循环。
由于电阻、电感和电容都有反应时间,所以RLC串联谐振电路的反应时间要长于单个元件的反应时间。
因此,RLC串联谐振电路的输出信号的幅值和相位会发生变化,这对了解电路的特性非常重要。
RLC串联谐振电路的谐振频率可以通过调整电阻、电感和电容的大小而调节。
调节不同的参数可以改变振荡器的谐振频率,从而改变振荡器的工作性能。
实验步骤:
1. 首先,将电阻、电感和电容连接成RLC串联谐振电路。
2. 用实验装置接好串联谐振电路,将频率表调节到最小,然后慢慢增加频率,观察输出信号的幅值变化。
3. 记录输出信号的幅值随频率变化的曲线,以及谐振频率处的幅值。
4. 调整电阻、电感和电容的大小,观察谐振频率的变化情况,并绘制电路参数与谐振频率的关系曲线。
5. 根据实验结果,总结RLC串联谐振电路的特性。
rlc串联谐振电路的实验报告实验报告:RLC串联谐振电路引言:RLC串联谐振电路是电工学中常见的一种电路,它由电感器(L)、电容器(C)和电阻器(R)组成。
在特定的频率下,串联谐振电路能够表现出一系列特殊的性质和行为。
本实验旨在通过搭建RLC串联谐振电路并进行实验,进一步研究和探索其特性和应用。
一、实验装置与原理1. 实验装置:本实验所需的装置包括:信号发生器、电感器、电容器、电阻器、示波器、万用表等。
2. 实验原理:RLC串联谐振电路是由电感器、电容器和电阻器依次连接而成。
当电路中的电感、电容和电阻分别为L、C和R时,串联谐振电路的共振频率f0可由以下公式计算得出:f0 = 1 / (2π√(LC))二、实验步骤1. 搭建电路:根据实验要求,按照串联谐振电路的连接方式,将电感器、电容器和电阻器依次连接起来。
2. 调节信号发生器:将信号发生器连接到电路中,调节信号发生器的频率,使之逐渐接近共振频率f0。
3. 观察示波器波形:将示波器连接到电路中,调节示波器的设置,观察电路中的电压波形。
当信号发生器的频率接近共振频率f0时,示波器上的波形将出现明显的共振现象。
4. 测量电压和电流:使用万用表等测量工具,分别测量电感器、电容器和电阻器上的电压和电流数值。
三、实验结果与分析通过实验,我们得到了一系列数据,并进行了进一步的分析和研究。
1. 共振频率:根据实验测量的数据,我们计算得到了串联谐振电路的共振频率f0。
与理论计算值进行对比,可以评估实验的准确性和可靠性。
2. 波形分析:观察示波器上的波形,我们可以看到在共振频率f0附近,电压波形呈现出明显的共振现象。
这是因为在共振频率下,电感器和电容器的阻抗相互抵消,电路中的电流达到最大值。
3. 电压和电流的关系:通过测量电路中电压和电流的数值,我们可以进一步分析电压和电流之间的关系。
根据欧姆定律和基尔霍夫电压定律,我们可以推导出电流与电压的相位差等相关参数。
四、实验应用与展望RLC串联谐振电路在实际应用中具有广泛的用途,例如:1. 滤波器:串联谐振电路可以用作滤波器,通过调节频率可以选择性地滤除或通过特定频率的信号。
RLC串联谐振实验报告一、实验目的通过实验测量并分析串联RLC电路的谐振现象,掌握串联RLC电路的谐振特性。
二、实验原理RLC串联谐振电路是由电阻、电感和电容三种元件按照串联关系构成的电路,当电路中的电感、电容以及电阻三者的数值均满足一定的条件时,电路的总阻抗将会呈现为一个纯阻抗。
此时,电路中的谐振频率就是电路的固有频率,电路的振荡呈现出明显的谐振特性。
三、实验器材和材料1. 指示电压表、万用表2. 电感L、电容C、电阻R3. 信号发生器、示波器四、实验步骤1. 将电感L串联于电容C和电阻R后,构成一个串联RLC电路。
2. 将信号发生器接入串联RLC电路中,调节信号发生器输出频率,找到串联RLC电路的谐振频率。
3. 记录下电容、电感和电阻的数值,并使用万用表和示波器测量信号发生器输出电压,分别绘制输出电压随频率变化的曲线,以及电阻、电感、电容中的电压随频率变化的曲线。
五、实验结果分析1. 绘制输出电压随频率变化的曲线。
从图中可以看出,串联RLC电路的输出电压在谐振频率处达到最大值,谐振频率为45kHz,随着频率的增加或减少,电压值逐渐降低。
当频率的增大或减小,使电路频率与谐振频率無しおいて差距时,电路输出将下降,并呈现出较大的相位差,因此随着频率的变化,输出电压在谐振频率附近具有较大的衰减。
2. 绘制电阻、电感以及电容中的电压随频率变化的曲线。
从图中可以看出,在串联RLC电路的谐振频率处,电感和电容中的电压分别为83.7mV和8.9mV,而电阻中的电压为8.7V,电路中的电阻值为1000Ω,电感值为10mH,电容值为0.01μF。
在谐振频率处,电路中的总电流最大,且电压波形是完全相位同步的,不同元件之间的相位差为0度。
六、实验结论本次实验通过串联RLC电路的谐振现象,测量出了电路的谐振频率,并分析了电路中的电阻、电感和电容之间的相对变化关系。
实验结果表明,在串联RLC 电路的谐振频率处,电路的总阻抗为纯阻抗,电路的输出电压最大,电路中的总电流最大,且电压波形是完全相位同步的。

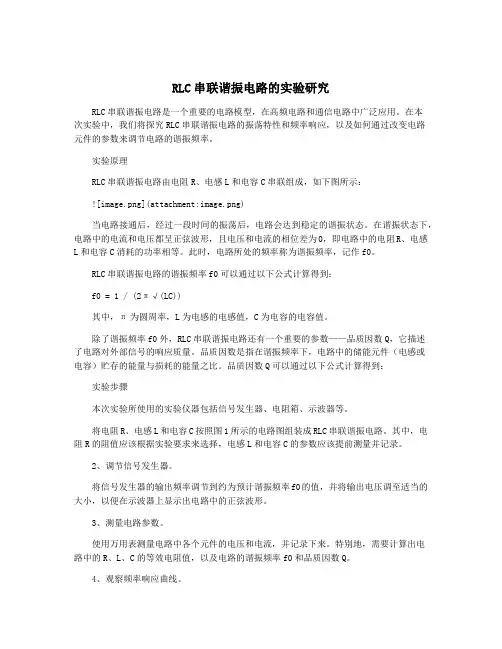

RLC串联谐振电路的实验研究RLC串联谐振电路是一个重要的电路模型,在高频电路和通信电路中广泛应用。
在本次实验中,我们将探究RLC串联谐振电路的振荡特性和频率响应,以及如何通过改变电路元件的参数来调节电路的谐振频率。
实验原理RLC串联谐振电路由电阻R、电感L和电容C串联组成,如下图所示:当电路接通后,经过一段时间的振荡后,电路会达到稳定的谐振状态。
在谐振状态下,电路中的电流和电压都呈正弦波形,且电压和电流的相位差为0,即电路中的电阻R、电感L和电容C消耗的功率相等。
此时,电路所处的频率称为谐振频率,记作f0。
RLC串联谐振电路的谐振频率f0可以通过以下公式计算得到:f0 = 1 / (2π√(LC))其中,π为圆周率,L为电感的电感值,C为电容的电容值。
除了谐振频率f0外,RLC串联谐振电路还有一个重要的参数——品质因数Q,它描述了电路对外部信号的响应质量。
品质因数是指在谐振频率下,电路中的储能元件(电感或电容)贮存的能量与损耗的能量之比。
品质因数Q可以通过以下公式计算得到:实验步骤本次实验所使用的实验仪器包括信号发生器、电阻箱、示波器等。
将电阻R、电感L和电容C按照图1所示的电路图组装成RLC串联谐振电路。
其中,电阻R的阻值应该根据实验要求来选择,电感L和电容C的参数应该提前测量并记录。
2、调节信号发生器。
将信号发生器的输出频率调节到约为预计谐振频率f0的值,并将输出电压调至适当的大小,以便在示波器上显示出电路中的正弦波形。
3、测量电路参数。
使用万用表测量电路中各个元件的电压和电流,并记录下来。
特别地,需要计算出电路中的R、L、C的等效电阻值,以及电路的谐振频率f0和品质因数Q。
4、观察频率响应曲线。
在信号发生器输出频率逐渐变化的过程中,记录示波器上的电压和电流信号,并绘制出RLC电路的频率响应曲线。
实验结果与分析在本次实验中,我们选择了电阻R=1kΩ、电感L=22mH、电容C=0.1μF的元件,组装了RLC串联谐振电路。
rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言:RLC串联谐振电路是电路中常见的一种电路结构,其具有频率选择性。
在该电路中,电感、电阻和电容依次串联,形成一个振荡回路。
在特定的频率下,电路的阻抗会达到最小值,从而使电流达到最大值。
本实验旨在研究RLC串联谐振电路的特性,并通过实验验证理论计算结果。
实验目的:1. 研究RLC串联谐振电路中电感、电阻和电容的作用;2. 测量RLC串联谐振电路的频率响应曲线;3. 验证理论计算结果与实验结果的一致性。
实验仪器与材料:1. RLC串联谐振电路实验箱;2. 可调频函数信号发生器;3. 数字存储示波器;4. 电压表;5. 电流表;6. 电感、电阻和电容器。
实验步骤:1. 按照电路图连接RLC串联谐振电路实验箱,确保电路连接正确并稳定;2. 调节可调频函数信号发生器的频率范围,并设定初始频率;3. 调节函数信号发生器的输出电压,保持稳定;4. 通过示波器观察电路中电压波形,并测量电压的幅值;5. 测量电路中电流的幅值;6. 依次改变函数信号发生器的频率,记录电压和电流的测量值;7. 绘制RLC串联谐振电路的频率响应曲线。
实验结果与分析:根据实验测量数据,绘制了RLC串联谐振电路的频率响应曲线。
从曲线上可以看出,在某一特定频率下,电路的阻抗达到最小值,电流达到峰值。
这个特定的频率就是电路的共振频率。
在共振频率附近,电路的阻抗较小,电流较大,电路呈现出谐振的特性。
实验结果与理论计算结果的比较表明,在实验误差范围内,测量结果与理论计算结果吻合良好。
这验证了RLC串联谐振电路的特性以及理论模型的准确性。
同时,实验还发现,改变电感、电阻或电容的数值,会导致共振频率的变化,从而改变电路的谐振特性。
这进一步说明了电感、电阻和电容在RLC串联谐振电路中的作用。
结论:通过本实验,我们深入研究了RLC串联谐振电路的特性,并通过实验验证了理论计算结果的准确性。
实验结果表明,RLC串联谐振电路在特定频率下具有最小阻抗和最大电流的特性。
rlc电路谐振特性的实验报告一、实验目的本次实验旨在深入探究 RLC 电路的谐振特性,理解其在不同频率下的电流、电压变化规律,以及品质因数对电路性能的影响。
二、实验原理RLC 电路由电阻(R)、电感(L)和电容(C)组成。
在交流电源的作用下,电路中的电流和电压会随频率发生变化。
当电路的感抗(ωL)等于容抗(1/ωC)时,电路发生谐振。
此时,电路中的阻抗最小,电流达到最大值,而电感和电容上的电压可能远大于电源电压。
谐振频率ω0 可以通过公式ω0 =1/√(LC) 计算得出。
品质因数 Q 则表示电路的储能与耗能之比,Q =ω0L/R。
三、实验仪器与设备1、函数信号发生器2、示波器3、电阻、电感、电容元件4、数字万用表四、实验步骤1、按照电路图连接好 RLC 串联电路,选择合适的电阻值、电感值和电容值。
2、将函数信号发生器的输出频率设置为较低值,逐渐增加频率,同时用示波器观察电路中的电流和电压波形,并记录相关数据。
3、测量在不同频率下电阻、电感和电容两端的电压值,以及电路中的电流值。
4、找到电流达到最大值时的频率,即为谐振频率,记录此时的各项参数。
5、改变电阻值,重复上述实验步骤,观察品质因数的变化对谐振特性的影响。
五、实验数据与分析以下是一组实验数据示例:|频率(Hz)|电阻电压(V)|电感电压(V)|电容电压(V)|电流(A)|||||||| 500 | 20 | 150 | 180 | 02 || 1000 | 30 | 120 | 140 | 03 || 1500 | 40 | 90 | 100 | 04 || 2000 | 50 | 60 | 70 | 05 || 2500 | 60 | 30 | 40 | 06 || 3000 | 70 | 10 | 20 | 07 |通过分析数据,可以发现当频率接近谐振频率时,电流逐渐增大,电感和电容上的电压也逐渐增大。
在谐振频率处,电流达到最大值,而电感和电容上的电压相等且远大于电源电压。
rlc串联谐振电路实验报告RLC串联谐振电路实验报告引言在电路实验中,RLC串联谐振电路是一个非常重要的实验对象。
它由电感、电阻和电容三个元件组成,通过调节电感和电容的数值,可以实现对电路的频率响应进行调控。
本实验旨在通过搭建RLC串联谐振电路,观察和分析其频率响应特性,并对谐振频率进行测量。
实验装置本次实验所使用的装置包括:信号发生器、示波器、电感、电阻和电容等元件。
其中,信号发生器用于提供输入信号,示波器用于观测电路的输出波形。
实验步骤1. 搭建电路根据实验要求,按照电路图搭建RLC串联谐振电路。
需要注意的是,要确保电感、电阻和电容的数值与实验要求相符,并保证电路的连接正确无误。
2. 调节信号发生器将信号发生器连接到电路的输入端,通过调节信号发生器的频率,使其逐渐从低频到高频扫描。
同时,观察示波器上电路的输出波形,并记录下谐振频率对应的信号发生器频率数值。
3. 测量电压幅值在谐振频率附近,记录下电路输出端的电压幅值,可以通过示波器的测量功能进行读数。
注意,要选择合适的测量范围,以保证测量结果的准确性。
4. 分析实验结果根据实验数据,绘制电路的频率响应曲线。
可以采用频率作为横坐标,电压幅值作为纵坐标,通过绘制曲线来展示电路在不同频率下的响应情况。
实验结果与分析根据实验数据,我们可以得到RLC串联谐振电路的频率响应曲线。
在谐振频率附近,电路的电压幅值达到最大值,这是因为在谐振频率下,电感和电容的阻抗相互抵消,形成谐振现象。
而在谐振频率之外,电路的电压幅值逐渐减小,这是因为电感和电容的阻抗不再抵消,导致电压幅值下降。
通过测量谐振频率,我们可以得到电路的共振频率。
共振频率是电路响应最强烈的频率,也是电路的特征频率。
在实际应用中,共振频率的测量对于电路的设计和优化具有重要意义。
讨论与总结RLC串联谐振电路是一种常用的电路结构,在电子技术领域具有广泛的应用。
本次实验通过搭建RLC串联谐振电路,观察和分析了其频率响应特性,并测量了谐振频率。
rlc谐振电路实验报告RLC谐振电路实验报告引言在电路实验中,RLC谐振电路是一种重要的电路结构,它在通信、电子设备和电源等领域中具有广泛的应用。
本实验旨在通过搭建RLC谐振电路,研究其特性和性能,并对实验结果进行分析和讨论。
一、实验目的本实验的主要目的是研究RLC谐振电路的频率响应和幅频特性,通过实验数据的采集和分析,掌握RLC谐振电路的基本原理和工作特性。
二、实验原理RLC谐振电路是由电感、电容和电阻组成的串联电路。
当电路中的电感、电容和电阻参数满足一定条件时,电路的输出电压将达到最大值,此时电路处于谐振状态。
谐振频率可以通过以下公式计算得出:f = 1 / (2π√(LC))其中,f为谐振频率,L为电感的值,C为电容的值,π为圆周率。
三、实验步骤1. 按照实验要求,搭建RLC谐振电路。
2. 连接信号发生器和示波器,将信号发生器的输出接入到电路的输入端,示波器的输入接入到电路的输出端。
3. 调节信号发生器的频率,从低频到高频逐渐扫描,观察示波器上的波形变化。
4. 记录示波器上波形的特点和频率值,并绘制频率与幅度的关系曲线。
四、实验结果与分析通过实验数据的采集和分析,我们得到了RLC谐振电路的频率响应曲线。
根据实验结果,我们发现在谐振频率附近,电路的输出电压达到了最大值,表明电路处于谐振状态。
而在谐振频率之外,输出电压逐渐减小,表明电路的谐振特性开始衰减。
根据实验原理可知,RLC谐振电路的谐振频率与电感和电容的数值有关。
当电感和电容的数值增大时,谐振频率会变小;反之,当电感和电容的数值减小时,谐振频率会变大。
因此,通过调节电感和电容的数值,我们可以改变电路的谐振频率,以适应不同的应用需求。
此外,实验中我们还观察到了谐振峰的现象。
谐振峰是指在谐振频率附近,电路的输出电压达到最大值的状态。
谐振峰的宽度取决于电路中的电阻值,电阻值越小,谐振峰越尖锐;反之,电阻值越大,谐振峰越平缓。
这是因为电阻对电路的阻尼特性起到了调节作用,影响了电路的谐振特性。
RLC串联电路的谐振实验报告一、引言在电磁振荡的研究中,RLC串联电路是常见的一个重要实验对象。
通过谐振实验,我们可以深入了解该电路的特性和性能,并探索其在实际应用中的价值。
本实验报告旨在详细介绍RLC串联电路的谐振实验方法、实验结果和分析,以及对实验结果的讨论和结论。
二、实验目的1.了解RLC串联电路的结构和基本工作原理;2.通过改变电容器的容值、电感器的感值以及电阻器的阻值,研究RLC电路在不同参数条件下的谐振特性;3.通过实验数据分析,确定谐振频率、带宽和谐振曲线等参数的关系。
三、实验原理在RLC串联电路中,电感、电容和电阻分别代表了电路的感性、容性和阻性元件。
当电路达到谐振状态时,电感和电容之间的能量相互转换,导致电压相位和电流成90°的相位差,并产生谐振频率。
谐振频率的大小与电容的容值、电感的感值以及电阻的阻值密切相关。
四、实验仪器和材料1.RLC串联电路实验装置:包括电感器、电容器、电阻器、信号发生器、数字示波器等设备;2.连接线、万用表、示波器探头等辅助器材。
五、实验步骤1.搭建RLC串联电路:根据实验装置的连接要求,将电感器、电容器和电阻器按照电路图的要求连接起来;2.设置信号发生器:将信号发生器的频率设置为待测频率的初始值,并将输出电压调至适当值;3.连接示波器:将示波器的输入端连接至电路中的检测点,并调整示波器的垂直和水平尺度;4.开始实验:逐步调整信号发生器的频率,记录信号发生器频率与示波器上观测到的电压幅值的变化情况;5.测量数据:记录不同频率下的电压幅值,以绘制谐振曲线;6.清零:完成实验后,将所有设备归零。
六、结果分析1.绘制谐振曲线:根据实验数据,绘制RLC串联电路的谐振曲线;2.确定谐振频率:从谐振曲线中确定谐振频率所对应的频率值;3.计算带宽:根据谐振曲线上的两个3dB点,计算带宽的上限和下限;4.分析结果:分析实验结果,讨论电容器的容值、电感器的感值和电阻器的阻值对谐振特性的影响。
一、实验目的1. 深入理解串联谐振电路的工作原理和特性。
2. 掌握串联谐振电路的谐振频率、品质因数和带宽的测量方法。
3. 分析不同参数对串联谐振电路特性的影响。
二、实验原理串联谐振电路由电阻(R)、电感(L)和电容(C)三个元件串联而成。
当电路中的交流电压频率改变时,电路的阻抗会随之变化。
当电路的感抗(X_L)等于容抗(X_C)时,电路发生谐振,此时电路的阻抗最小,电流达到最大值。
1. 谐振频率(f_r)谐振频率是串联谐振电路的重要参数,它决定了电路的选择性。
谐振频率的计算公式如下:\[ f_r = \frac{1}{2\pi\sqrt{LC}} \]2. 品质因数(Q)品质因数是衡量电路选择性、损耗和效率的重要指标。
品质因数的计算公式如下:\[ Q = \frac{\omega_0L}{R} \]其中,ω_0是谐振角频率,R是电路中的电阻。
3. 带宽(B)带宽是指谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围。
带宽的计算公式如下:\[ B = \frac{f_2 - f_1}{2} \]其中,f_1和f_2分别是谐振曲线两侧下降到最大电流的1/√2时对应的频率。
三、实验仪器和器材1. 交流信号发生器2. 示波器3. 电阻箱4. 电感线圈5. 电容箱6. 谐振电路实验板7. 电压表8. 频率计四、实验步骤1. 按照实验板上的电路图连接电路,确保电路连接正确。
2. 将电阻箱的阻值设置为50Ω,调节电感线圈和电容箱的参数,使电路达到谐振状态。
3. 使用交流信号发生器产生正弦波信号,频率从低到高逐渐变化。
4. 使用示波器观察电路中电阻R上的电压波形,并记录不同频率下的电压峰值。
5. 使用频率计测量谐振频率,并与理论计算值进行比较。
6. 改变电阻箱的阻值,重复步骤4和5,分析电阻对谐振电路特性的影响。
7. 改变电感线圈和电容箱的参数,重复步骤4和5,分析电感、电容对谐振电路特性的影响。
五、实验结果与分析1. 通过实验,验证了串联谐振电路的谐振频率、品质因数和带宽的计算公式。
