SMD生产工艺流程表工序号流程名称流程条件操作规定1工单领料操作依照生产指令单发放生产所需原物料2支架除湿操作门式烤箱110±5℃/2H；在烤箱内降温1小时后投入使用；24小时内使用完3扩晶操作扩晶机扩晶温度设定为55±5℃4固晶操作银胶、绝缘胶回温胶水常温密封解冻≥60min,解冻后银胶以2秒每圈的速度搅拌10-15分钟，绝缘胶搅拌10分钟；使用时间：银胶<12H,绝缘胶<24H。
5IPQC检验品质、数量检查显微镜固晶位置、胶量是否符合要求。
6固晶胶烘烤操作门式烤箱 银胶烘烤条件：175℃/1H或160℃/1.5H，烤完后关掉加热电源，打开抽风，回温0.5H；绝缘胶烘烤条件：160℃/1.5H，在烘烤过程中，烤箱门保持关闭状态。
7焊线操作焊线机焊线参数的设定是否符合操作要求。
8IPQC检验品质、数量检查显微镜极性、电极、拉力、弧度是否符合要求。
9点胶前支架除湿操作门式烤箱110±5℃/2H10保温停留门式烤箱出烤后，保存在80℃烤箱中，24H内作业完。
11配胶操作电子称、白光配比硅胶储存条件、使用环境。
12抽真空操作真空机配胶总量不能超过杯身1/2。
13点胶 操作点胶机胶量以平杯为宜，荧光胶的使用时间不超过35分钟，所有已点材料在换装荧光胶前需全部进烤。
14短烤操作门式烤箱80±5℃/1H，硅胶专用烤箱；在新胶水导入时，由工程重新确认烘烤要求。
15长烤操作门式烤箱150±5℃/3H，硅胶专用烤箱。
16检外观操作放大镜荧光胶有无倾斜一边、杂物、金线外露于胶外。
17剥料操作剥料机压伤、模具清洁18分光操作分光机待分光材料真空包装后放于防潮柜时间不得超过168H；电性参数、色差。
19高温除湿操作门式烤箱110±5℃/5H20编带操作编带机极性、压伤、上盖带粘合、机台清洁21FQC检验品质、数量检查显微镜极性、压伤、上盖带粘合、材料外观、数量22低温除湿操作门式烤箱60±5℃/12H23贴标签操作注意标签和型号参数是否相符24FQC检验品质、数量检查目视标签、标示25放干燥剂操作铝箔静电袋底部带角各放一包26真空包装操作真空包装机封口结合27入库操作核对数量、型号参数28QC检验品质、数量检查目视外观、数量、标示核准： 审核： 制定：。

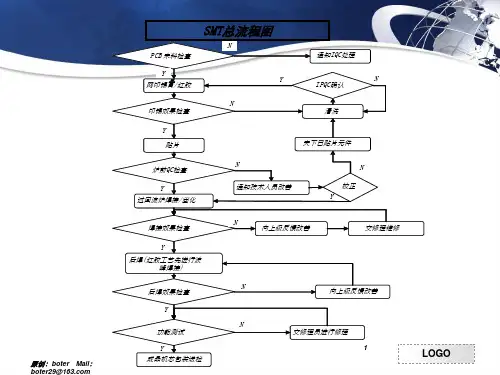

SMT车间作业流程图及工艺
