天乐功放说明书篇一：功放使用说明书功放使用说明书该说明书为东莞市奇声电子实业有限公司版权所有目录一.面板按键功能说明---------------------------------- 1二.功能特性------------------------------------------3三．设置--------------------------------------------- 2四．播放----------------------------------------------3五．连接----------------------------------------------3六. 配置----------------------------------------------4七. 附录----------------------------------------------5八.使用注意事项---------------------------------------5篇二：功放的说明书说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
功放机按键说明书篇一：音响操作说明音响操作说明针对于本系统，具体操作如下： 1. 话筒及音乐输入连接：调音台可以接入有线话筒、无线话筒、DVD、电脑音频等；有可种可以接入的插口，方便进行连接（如下图所示）。
第1路到第8路一般接入话筒，第13到16路为DVD等音乐信号输入；第9路到第12路比较特殊，即可以接入话筒，也可以接入DVD等音乐信号（已经标明L、R声道），只是接口不一样而已。
注：1、如果上面的卡侬口已经接入设备，就不要再用下面的单插插口，也就是说，这一路里面只可以接入一路音源；下面的INSERT插口，本系统用不到。
2、如果要接入普通的会议话筒，可能需要48V供电，那么本调音台具备此功能，只需要把调音台的48V供电开关打开即可，如下图所示；2. 开启系统：先打开第一台电源时序器，电源时序器会依次给所接设备供电；等第一台电源时序器的8路电源依次打开完毕，再打开第二台电源时序器，同样，等8路电源全部打开方可进行其他操作。
注：专业音响设备具有开关顺序，开启时顺序为：音源设备（如DVD、话筒接收机等）、周边设备（如调音台、均衡器、效果器等）、功放。
否则的话，可能会产生“嘭”的声响，以至于损坏设备。
3. 播放音频、视频：首先把调音台右下角总音量的推子调整到合适的位置（如图一所示），高度最好不要超过0刻度；然后打开DVD 机，把光盘放入，让DVD处于读碟播放状态；找到调音台对应DVD接入的那一路，把方块透明的开关按钮按下，使其处于点亮状态，再按下下方的红色ST按钮；然后轻轻从下方往上推长方形的音量推子，直到音量足够为止（如图二所示）。
高中低音调整：正常情况下，无需调整音乐音频，因为DVD或电脑放出来的都是原始音频，如果想调整音乐的高中低音，可以通过调音台自带的简单均衡器进行调整（如图三所示），上面的为高音旋钮，中间的为中高频旋钮，下面的为低音旋钮。
音视频矩阵切换：如把第1路音频、视频切换到第2路输出，那么操作方法是：按AV键然后从右侧上边的一排（输入键）按下1键，然后再从下面一排（输出键）按下2键，最后再按下ENTER 键即可。

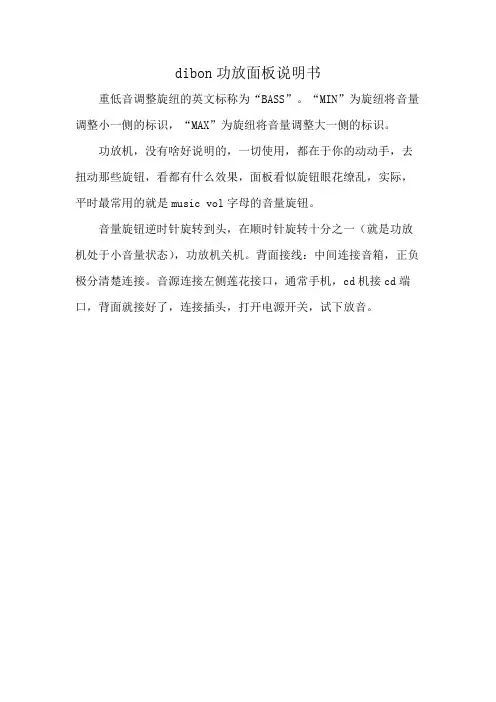

dibon功放面板说明书
重低音调整旋纽的英文标称为“BASS”。
“MIN”为旋纽将音量调整小一侧的标识，“MAX”为旋纽将音量调整大一侧的标识。
功放机，没有啥好说明的，一切使用，都在于你的动动手，去扭动那些旋钮，看都有什么效果，面板看似旋钮眼花缭乱，实际，平时最常用的就是music vol字母的音量旋钮。
音量旋钮逆时针旋转到头，在顺时针旋转十分之一（就是功放机处于小音量状态），功放机关机。
背面接线：中间连接音箱，正负极分清楚连接。
音源连接左侧莲花接口，通常手机，cd机接cd端口，背面就接好了，连接插头，打开电源开关，试下放音。
说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩ 11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。
说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩ 11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。

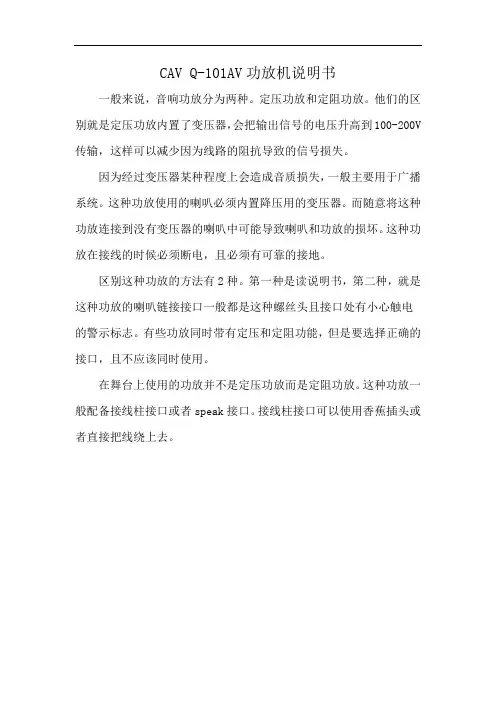

CAV Q-101AV功放机说明书
一般来说，音响功放分为两种。
定压功放和定阻功放。
他们的区别就是定压功放内置了变压器，会把输出信号的电压升高到100-200V 传输，这样可以减少因为线路的阻抗导致的信号损失。
因为经过变压器某种程度上会造成音质损失，一般主要用于广播系统。
这种功放使用的喇叭必须内置降压用的变压器。
而随意将这种功放连接到没有变压器的喇叭中可能导致喇叭和功放的损坏。
这种功放在接线的时候必须断电，且必须有可靠的接地。
区别这种功放的方法有2种。
第一种是读说明书，第二种，就是这种功放的喇叭链接接口一般都是这种螺丝头且接口处有小心触电的警示标志。
有些功放同时带有定压和定阻功能，但是要选择正确的接口，且不应该同时使用。
在舞台上使用的功放并不是定压功放而是定阻功放。
这种功放一般配备接线柱接口或者speak接口。
接线柱接口可以使用香蕉插头或者直接把线绕上去。
ts2120w功放说明书欢迎您使用TS2120W功放！本说明书将为您提供关于功放的详细信息和使用指南，帮助您充分发挥其功能。
产品介绍TS2120W功放是一款高品质的音频功放器，适用于不同类型的音频设备和场合。
无论是家庭娱乐、演出、还是录音棚等，TS2120W都能为您提供卓越的音质和出色的性能。
功能特点1. 强大的功率输出：TS2120W功放采用高级功率放大器技术，可输出高达2120瓦特的功率，为您带来震撼人心的音效体验。
2. 多种输入选择：功放器配备多种输入接口，包括XLR、RCA和1/4寸TRS插孔等，适用于各种音频设备的连接。
3. 快速响应：内置的快速响应电路确保立即的音频信号处理和传输，保留了原始音频的纯净性和细节。
4. 高质量音效：TS2120W功放使用优质音频部件和先进的数字信号处理技术，提供清晰、真实和高保真度的音质，让您沉浸在每一个音符中。
5. 安全保护功能：功放器内置多重保护机制，包括过热、过载和短路保护，确保设备和扬声器的安全运行。
使用方法1. 连接音频设备：将音频设备的输出端口与功放器的输入端口相连，确保连接牢固无松动，并注意连接正确的接口类型。
2. 供电：将功放器插头插入电源插座，确保电源电压符合要求，并开启功放器的电源开关。
3. 音量调节：通过旋钮或遥控器调节音量大小，注意适应当前环境和需要，以避免声音过大或过小。
4. 选择音频源：根据需要选择正确的音频源，可以通过面板上的按钮或遥控器进行切换。
5. 音调控制：功放器提供音调调节功能，您可以根据自己的喜好调整低音、中音和高音的平衡，以获得更加理想的音效。
常见问题解答1. Q: 我的功放器没有声音怎么办？A: 首先请确认音频设备的连接是否正确，接口是否松动。
其次，检查功放器的音量调节是否在合理范围内，以及音频源的选择是否正确。
2. Q: 如果需要更大的音量，是否可以使用额外的功放器？A: 是的，TS2120W功放支持级联连接，您可以通过输出接口将多台功放器相连，以获得更大的功率输出和音量。

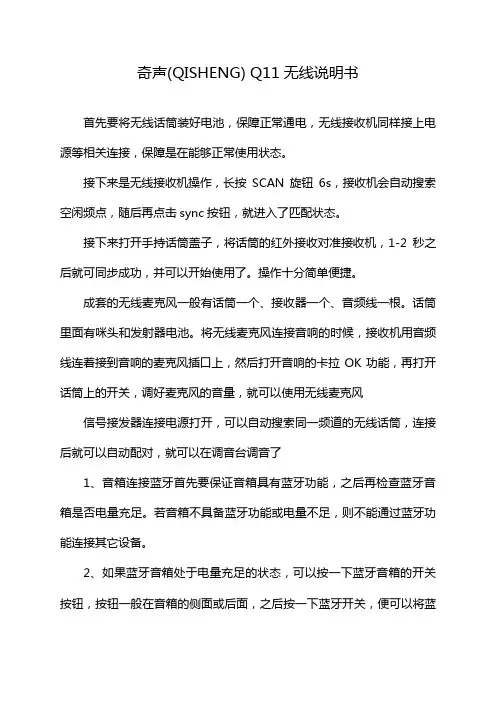

奇声(QISHENG) Q11无线说明书
首先要将无线话筒装好电池，保障正常通电，无线接收机同样接上电源等相关连接，保障是在能够正常使用状态。
接下来是无线接收机操作，长按SCAN旋钮6s，接收机会自动搜索空闲频点，随后再点击sync按钮，就进入了匹配状态。
接下来打开手持话筒盖子，将话筒的红外接收对准接收机，1-2秒之后就可同步成功，并可以开始使用了。
操作十分简单便捷。
成套的无线麦克风一般有话筒一个、接收器一个、音频线一根。
话筒里面有咪头和发射器电池。
将无线麦克风连接音响的时候，接收机用音频线连着接到音响的麦克风插口上，然后打开音响的卡拉OK功能，再打开话筒上的开关，调好麦克风的音量，就可以使用无线麦克风
信号接发器连接电源打开，可以自动搜索同一频道的无线话筒，连接后就可以自动配对，就可以在调音台调音了
1、音箱连接蓝牙首先要保证音箱具有蓝牙功能，之后再检查蓝牙音箱是否电量充足。
若音箱不具备蓝牙功能或电量不足，则不能通过蓝牙功能连接其它设备。
2、如果蓝牙音箱处于电量充足的状态，可以按一下蓝牙音箱的开关按钮，按钮一般在音箱的侧面或后面，之后按一下蓝牙开关，便可以将蓝
牙音箱的蓝牙功能开启。
3、打开手机中的“设置”程序。
找到“蓝牙”选项后点击进入，打开蓝牙开关按钮后，手机便会自动搜索附近的蓝牙设备。
4、在搜索栏内找到蓝牙音箱的名称，再点击名称进行连接。
连接成功后，手机上的声音就可以通过蓝牙音箱输出。
IP功放使用说明书IP功放使用说明书一、产品概述本说明书旨在为您提供IP功放产品的详细使用说明。
IP功放是一种高效、高品质的音频放大器，适用于各种音响系统，包括家庭音响、商业音响等。
本产品具有先进的技术、可靠的性能和精美的外观设计，可为您带来卓越的音效体验。
二、电源和连接1.电源要求：本产品需要使用110-240V交流电源，频率为50-60Hz。
请确保连接的电源符合本产品的要求，并遵循当地的电力法规。
2.连接方式：本产品可通过HDMI、蓝牙、Wi-Fi等多种方式与音频源连接。
请根据您的需求选择合适的连接方式，并按照说明书中的指示进行操作。
三、操作面板与遥控器1.操作面板：本产品的操作面板包括电源开关、音量调节旋钮、输入选择按钮、播放/暂停按钮等。
请根据说明书中的指示进行操作。
2.遥控器：本产品配有红外线遥控器，可实现远程控制。
请根据说明书中的指示设置遥控器，并了解各功能键的作用。
四、主要功能与设置1.音频输入选择：您可以通过输入选择按钮或遥控器选择合适的音频源。
本产品支持HDMI、蓝牙、Wi-Fi等多种输入方式。
2.音量调节：您可以通过音量调节旋钮或遥控器调节音量大小。
请注意，过大的音量可能会对您的听力造成伤害。
3.音效模式：本产品提供多种音效模式，包括普通模式、电影模式、音乐模式等。
您可以根据自己的喜好选择合适的音效模式。
4.蓝牙配对：如果您使用蓝牙连接方式，请按照说明书中的指示进行蓝牙配对操作。
5.网络连接：如果您使用Wi-Fi连接方式，请按照说明书中的指示进行网络设置。
五、安全警示与注意事项1.请确保电源连接可靠，并遵循当地的电力法规。
2.请勿将本产品暴露在潮湿或高温的环境中。
3.请勿将本产品置于易燃物品附近。
4.请勿在通电的情况下打开本产品的外壳。
5.在使用遥控器时，请注意不要指向太阳或其他强光源，以免影响遥控信号的接收。
6.在使用蓝牙功能时，请确保您的设备支持蓝牙音频传输，并正确连接设备。

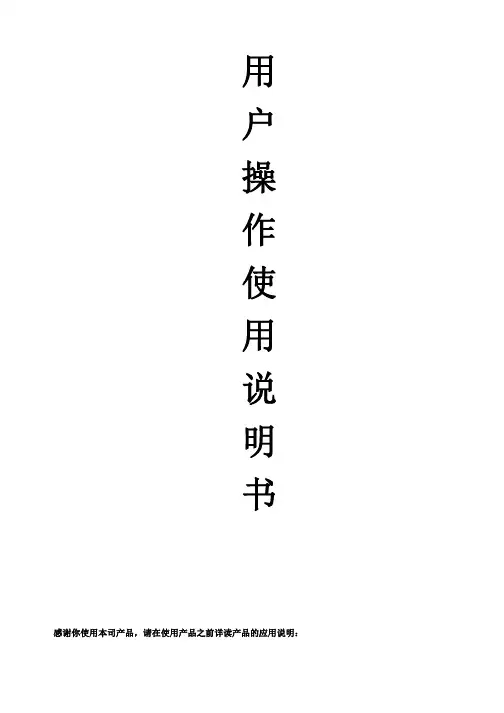

用户操作使用说明书感谢你使用本司产品，请在使用产品之前详读产品的应用说明：重要指引1. 使用设备前请阅读所有的文件，并保留所有的文件以作进一步参考。
2. 必须使用与背板标称电压相符的电源，若由于使用电压的不恰当而导致的设备损坏将不获保修。
3. 设备的地线和使用电源的地线必须连接到一起，并要确认使用电源的地线是真实的与大地连接的地线。
4. 禁止功放在桥接状态下输出端和示波器的探头相连，否则对功放及测试设备都会造成损害。
5. 功放的输入电平不要超过标称的灵敏度值。
6. 不要将功放的某一个声道的输出接到另一个通道的输入。
不要将功放的输出并联或串联到另一台功放的输出使用。
7. 配置功放的时候，功放的功率必须比音箱的标称功率大50%-100%。
8. 必须确认功放当前的使用状态和输入模式的设置一致。
9. 在拔掉电源线、信号线、拨动输入模式选择开关、限幅器开关，灵敏度开关前必须先把功放电源关掉。
10.功放的音量旋钮通常设到0dB处。
11.在一个信号要分给多台功放使用的情况，建议使用信号分配器进行搭配。
12.不要将功放的进风口，出风口堵塞。
安全注意事项：在开始使用功放前请仔细阅读此安全指引。
安装设备时：-- 必须在平坦的地方安装,不能倒放功放。
-- 不能在有水或潮湿的地方安装。
-- 将功放远离热源，如辐射体或其他热源。
-- 请不要将其它物品置于机身顶盖上。
在连接功放时请记住：-- 在连接功放前请仔细阅读本手册。
-- 请仔细连接功放的每个接口。
否则，有可能会由于线路断开而导致噪声、出现故障或电击等现象。
-- 为避免电击，请不要打开顶盖。
检查交流电源符合额定值后，才能将电源线连接致电源插座上概述1 本设备的功率管采用了不等距的排列方式，有效利用散热器，使得产品的散热效率更高；2 使用了全新的并联+隧道式风冷散热系统，使得产品的散热效率更高，整机的工作温度更低，产品的稳定性、可靠性更高；更低，产品的稳定性、可靠性更高；4 先进的保护功能，输出方式比传统得到更高的阻尼系数；完善的可靠性保护功能：本产品有完善的可靠性保护措施，这些保护既可保护功放自身不受损坏，有可以保护与之连接的喇叭系统。

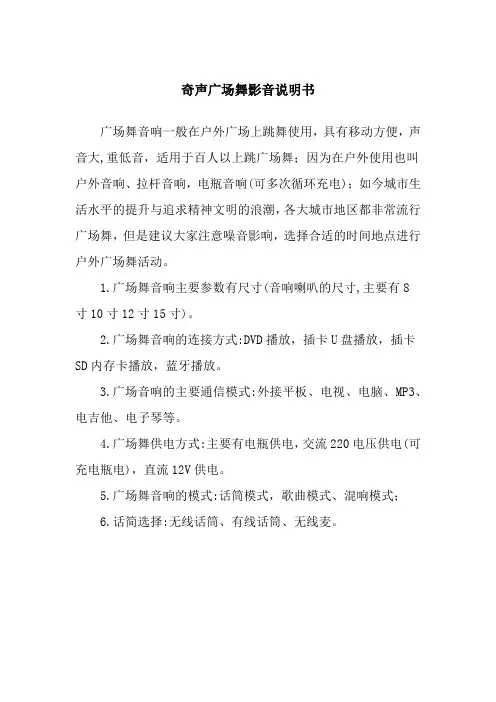

奇声广场舞影音说明书
广场舞音响一般在户外广场上跳舞使用，具有移动方便，声音大,重低音，适用于百人以上跳广场舞；因为在户外使用也叫户外音响、拉杆音响，电瓶音响(可多次循环充电)；如今城市生活水平的提升与追求精神文明的浪潮，各大城市地区都非常流行广场舞，但是建议大家注意噪音影响，选择合适的时间地点进行户外广场舞活动。
1.广场舞音响主要参数有尺寸(音响喇叭的尺寸,主要有8
寸10寸12寸15寸)。
2.广场舞音响的连接方式:DVD播放，插卡U盘播放，插卡SD内存卡播放，蓝牙播放。
3.广场音响的主要通信模式:外接平板、电视、电脑、MP3、电吉他、电子琴等。
4.广场舞供电方式:主要有电瓶供电，交流220电压供电(可充电瓶电)，直流12V供电。
5.广场舞音响的模式:话筒模式，歌曲模式、混响模式；
6.话简选择:无线话筒、有线话筒、无线麦。
功放使用说明书一、产品简介功放（又称音频功率放大器）是一种音频设备，用于放大音频信号以驱动扬声器。
本使用说明书是针对功放的操作以及相关注意事项进行说明，帮助用户正确使用产品。
二、产品特点1. 高保真音质：功放采用精密的电路设计和高品质的元器件，能够提供高保真的音质，还原音频输入信号的细节和动态范围。
2. 多路输入：功放配备多种输入接口，包括RCA、XLR和光纤等，可连接多种音频设备，如CD播放器、电视、电脑等。
3. 输出稳定：功放输出电路设计稳定，能够保持输出信号的稳定性，避免音频失真和损害扬声器。
4. 耐用可靠：功放采用优质的材料和制造工艺，具有良好的耐用性和可靠性，可长时间稳定工作。
三、使用前注意事项1. 请仔细阅读本使用说明书，了解产品的功能和特点，并按照说明进行正确操作。
2. 请确保功放处于通风良好的位置，避免长时间在密闭环境下使用，以防过热。
3. 请不要将功放放置在潮湿、尘土较多的环境中，以免影响产品的性能和寿命。
4. 请勿将金属物品或液体溅入功放内部，防止短路和电气故障。
5. 请使用标准电源插头插入功放的电源接口，确保电源连接安全可靠。
四、操作指南1. 连接音频源：根据实际需要，选择合适的音频输入接口，将音频源设备（如CD播放器）与功放连接。
确保连接牢固。
2. 连接扬声器：选择合适的扬声器输出接口，将功放与扬声器连接。
注意正负极的正确连接，以避免相位颠倒。
3. 调整音量：在启动功放和音频源设备后，逐步调节功放的音量，以获得理想的音频输出。
4. 控制功能：功放可能配备了一些控制功能，如均衡器、音效调整等。
根据需要调整这些功能，以获得更满意的音质效果。
5. 关机操作：在使用结束后，先将音频源设备关闭，再将功放关闭，避免突然切断电源对设备和扬声器造成损害。
五、故障排除1. 无音频输出：首先检查音频源设备是否正常工作，确保音频信号正常传输到功放。
然后检查功放的音量控制、扬声器连接等是否正确。
功放使用说明书导言：感谢您购买本产品！本使用说明书旨在帮助您正确使用功放设备，提供清晰的操作指南和注意事项。
在使用前，请仔细阅读本手册，并按照说明进行操作。
注意事项：为了避免可能的危险和设备损坏，请在使用功放设备之前，确保您已阅读并理解以下注意事项：1. 请勿将功放设备放置在潮湿或易受污染的环境中，以防止设备受潮或短路。
2. 请确保设备通风良好，并避免阻挡设备的散热孔。
3. 请勿将设备放置在可受到高温、阳光直射或火源附近的位置。
4. 在插拔电源时，请确保设备的电源线已断开连接，并使用符合安全标准的电源插座。
5. 请勿在使用功放设备时超过其额定功率，以防止设备过载和损坏。
6. 如果您需要长时间不使用功放设备，请将设备的电源插头拔掉。
功能概述：本功放设备采用先进的放大技术，为您提供清晰、强大的音频输出。
主要功能特点如下：1. 高品质音频放大，提供优秀的音质体验。
2. 音频输入支持多种接口，包括RCA、光纤和HDMI等。
3. 输出通道丰富，支持多种音频设备的连接。
4. 具备音量调节和音色调节功能，根据个人喜好进行调整。
5. 蓝牙连结和无线传输支持，方便您通过蓝牙设备播放音频。
开始使用：1. 将功放设备放置在通风良好的位置，并确保设备与音频源设备的连接线正确连接。
2. 打开功放设备的电源开关，并等待设备自检完成。
3. 调整音量控制旋钮，确保音量适中。
4. 如需调整音色，可使用设备上的音色调节按钮进行调整，直到满意为止。
5. 若需要通过蓝牙设备进行音频播放，打开蓝牙设备的连接功能，并在功放设备上找到对应的蓝牙连接选项进行连接。
维护与保养：1. 定期清洁功放设备的表面和散热孔，确保不受灰尘和杂物影响。
2. 请勿使用含有酸性或碱性物质的清洁剂清洁设备，以免损坏外壳。
3. 如果设备出现故障或异常，请勿自行拆解修理，务必联系售后服务中心进行维修。
常见问题解决：1. 无法开机或无法正常工作：请检查设备是否接入电源，确保电源线连接稳固，并尝试拔插电源线后再次开机。
音频放大器使用说明书一、产品概述音频放大器是一种专业的音频设备，其主要功能是放大音频信号，以提高音频的音量和质量。
本说明书将详细介绍音频放大器的相关信息和使用方法，帮助用户正确使用该设备，确保获得最佳的音频效果和使用体验。
二、产品特性1. 高保真音频放大：音频放大器具有高保真的音频放大功能，可将音频信号放大至较高的音量水平，同时保持音质的清晰和细腻。
2. 多种音频输入方式：音频放大器支持多种音频输入方式，包括AUX、HDMI、光纤和蓝牙等，用户可根据实际需求选择合适的输入方式。
3. 多通道输出：音频放大器支持多通道输出，可实现环绕立体声音效，为用户带来沉浸式的音频体验。
4. 调音功能：音频放大器配备了一系列调音功能，包括音量、低音、高音等调节，用户可根据个人喜好和音频内容进行自定义设置。
三、安全注意事项1. 请在使用之前仔细阅读本说明书，并按照说明书上的操作步骤进行操作。
2. 在使用过程中，请确保音频放大器离可燃物和湿润环境保持一定的距离，避免发生火灾或触电等危险。
3. 请勿将液体或杂物溅入音频放大器内部，以免造成设备故障或电路短路。
4. 请勿拆解音频放大器或私自更改设备内部电路，任何未经授权的操作可能会导致设备损坏或电击风险。
四、使用方法1. 连接音频源：根据音频放大器的输入方式，选择合适的音频线缆连接至音频放大器的输入接口，确保连接牢固。
2. 连接扬声器：将扬声器线缆分别插入音频放大器的扬声器输出接口，确保插入正确并连接稳定。
3. 开机调试：确认所有连接已经正确插入后，按下音频放大器的电源开关，待设备开机完成后，可以进行调试和设置。
4. 设置音量：根据个人需要，通过旋转音量旋钮或操作遥控器上的音量加减键，调节音频放大器的音量大小。
5. 调节音效：通过操作设备或遥控器上的低音、高音调节按键，按照个人喜好调节音频的低音、高音效果。
6. 选择音频源：根据需要，通过设备或遥控器上的源选择按键，选择想要播放音频的信源，如AUX、HDMI或蓝牙等。
奇声AV-737功放疑难故障检修两例
李水飞
【期刊名称】《电子世界》
【年(卷),期】1999()3
【摘要】[例1] 故障现象一台奇声AV-737功放与VCD组合,连好信号线,插上电源,功放进入等待状态。
若先打开VCD电源,后开功放,则功放所有功能键均失效(包括遥控),出现死机故障。
此时单独拔下AV-737的电源插头,等待几秒钟再插,开机一切正常。
若每次先打开AV-737功放电源,再开VCD,则不会出现上述故障。
【总页数】2页(P34-35)
【关键词】功率放大器;AV-737型;故障检修
【作者】李水飞
【作者单位】
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.松下NV-M9000摄像机特殊故障检修/录像机磁鼓拆卸简法 /德声随身VCD有声无图故障检修 /新科858PS型DVD机常见故障检修两例 [J],
2.奇声功放常见故障检修实例（一） [J], 扬帆
3.奇声功放常见故障检修实例（二） [J], 扬帆
4.奇声功放常见故障检修3例 [J], 扬帆
5.奇声AV-713功放机故障检修两例 [J], 陈伟
因版权原因，仅展示原文概要，查看原文内容请购买。
奇声AV-757DB功放电路原理与分析奇声AV-757DB功放电路原理与分析奇声A V-757DB功放电路原理与分析整机电路由系统控制、信号源选择、杜比定向逻辑解码、卡拉OK、前置、功放与保护等电路组成，如图2-63所示。
(1).系统控制电路系统控制电路由IC501(767DB)和有关外围元件组成，如图2-64所示。
767DB是微处理器集成电路，内部结构及引脚功能(见表2-6)均与89C55基本相同。
767DB根据键矩阵电路送入的键控指令脉冲，去控制杜比环绕声解码等电路的工作，同时驱动LED显示电路显示整机的工作状态。
767DB⑦脚为复位端，外接复位电容C501。
在每次开机时，+5V电压均会经C501在⑨脚产生一个高电平脉冲电压，使微处理器内部电路清零复位，进入初始化状态。
767DB⑦脚为工作模式控制端，外接控制开关K702-2，可分别选择DSP声场处理、PRO杜比定向逻辑解码、3CH三声道和2CH二声道共四种工作模式。
IC502(4094)在微处理器767DB的作用下，通过C1～C3、D1和D2的输出信号去控制杜比定向逻辑解码电路。
(2).信号源选择电路信号源选择电路由电子开关集成电路IC001(4052)、转换开关K001和有关外围元件组成，如图2-65所示。
K001为四挡转换开关，可控制IC001⑨脚和⑩脚的电平，从而控制其内部的电子开关，分别选择ID,VCD、TAPE和TUNER四路音频信号。
(3).杜比定向逻辑解码电路杜比定向逻辑电路由IC704(M69032P)和IC2701(YSS228)、IC702(4053)等组成，见图2-66和图2-67。
信号源选择电路选出的左、右声道音频信号分别从IC2704的(15)脚和(22)脚输人，经环绕声解码处理后的左、右声道信号分别从(32)脚和(33)脚输出，经信号直通/解码处理转换继电器J801送往前置放大电路的E端和F端。
中置声道信号从(38)脚输出，经C761送往前置放大电路的C端。
使用说明书专业功率放大器User’s Manual目录2345768故障现象目录1注意事项格的AC 电源插座。
否则可能会导致火灾或触电。
电。
液体或细小金属物品落入本装置内可能会导致火灾或触电。
电源线，进而导致火灾或触电。
特别注意，切勿将重物压在被地毯覆盖的电源线上。
勿划伤、弯折、扭曲、拉伸或加热电源线。
否则可能会损伤电源线，进而导致火灾或触电。
勿打开本装置罩壳。
否则可能导致触电。
如果认为内部需要检修、维护保养或修理，请与代理经销商联系。
—暴露在飞溅的油沫、蒸汽之下，如靠近厨灶、增湿器等地方。
—不稳定的表面，如摇晃的桌面或斜面。
—暴露在过热环境下，如窗户紧闭的车内或受阳光直射的地方。
—暴露在高潮湿的环境下或灰尘积聚的地方。
灾或触电。
AC 电源插座拔出电源插头时请抓住插头部分。
切勿直接拽拉缆线。
否则可能会损伤电源线，进而导致火灾或触电。
装置在正面和背面都有通风孔，以避免内部温度升得过高。
请勿阻塞这些通风孔。
阻塞通风孔可能会导致火灾。
特别注意，切勿—将本装置侧放或倒放，—将本装置放在通风不良的地方，如书橱或壁橱（而不是安装在附带的专用支架上），用桌布覆盖本装置，或将它放在地毯以及床上。
请勿擅自改造本装置。
否则可能会导致火灾或触电。
如果出现闪电雷击，请尽快关闭本装置电源开关，并从电源插座拔出电源电缆的插头。
如果可能出现闪电，在接插状态请勿触碰电源电缆的插头，否则可能导致触电。
若电源线损坏（如切断或芯线裸露），请从代理经销商获取更换品。
用损伤的电源线继续使用本装置可能会导致火灾或触电。
若本装置从高处跌落或外壳损坏，请立即关闭电源开关，从A C 电源插座拔出电源插头，并与代理经销商联系。
若忽视本条注意事项继续使用，可能会导致火灾或触电。
当发现任何异常时，如冒烟、异味、噪音或有异物、液体进入装置内部，请立即关闭电源开关。
并将电源线插头从A C 电源插座中拔出。
请代理经销商代为修理。
这时若继续使用可能会导致火灾或触电。
说明书一、面板布置：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。
其中功放有放大音频信号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大小。
播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。
电平指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有装饰的功能。
扬声器是把音频信号转化成声音信号的作用。
2、正前方：电平指示 1314⑥⑦⑧⑨⑩ 11 12①②③④⑤左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入插孔，不能输出）3、正后方：变压器变压器线散热器遥控器电源线耳机插孔扬声器插头注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，防止皮肤接触而触电。
2、通电时最好不要触碰变压器和变压线。
3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。
4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，防止音量过大而损坏耳机。
一般操作是先把音量调为最小，插入耳机后再慢慢增大。
二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭状态。
然后把电源线接电，则电源指示灯会亮①。
2、接音频：音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。
（1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功放芯片和损坏喇叭。
（2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器开关打开⑥，启动自带播放器。
利用红外线遥控或播放器上的按钮进行操作。
3、调节音量：找到音量旋钮（处正前方左端第一个旋钮③），顺时针方向旋转即为音量增大。
4、话筒的使用：话筒选用3.5mm插头的驻极体话筒，一般连电脑话筒都可以使用，不可使用其他话筒。
话筒插头必须插到“话筒输入”⑤，注意区分“音频输入”②插孔。
话筒音量也是瞬时针方向增大。
5、遥控器的使用：遥控器是采用红外线技术，通过编码和解码，进行遥控器和播放器之间的信息传递，其主要是遥控器对播放器的控制。
功能介绍：（1）播放/暂停⑧（2）上一曲⑦、下一曲⑨（3）播放器电源开关⑥（4）静音（5）六种音效（7）歌曲的选择（8）模式的切换⑩：播放优盘歌曲11、播放sd14卡歌曲、收音机。
6、能量灯显示：电平指示器采用独家生产的芯片控制，其根据音乐音频的高低而控制各列的显示个数，音调越高，显示的个数越多。
由于各列的敏感系数不一样，所以各列的显示是不一致的。
电平指示器有三种模式，三种敏感度，所以有九种不同的显示型式，通过电平菜单键即可改变显示型式（注：由于制作时间仓促，并没有安装电平菜单键）。
三、维护和开发1、维护：（1）使用前应把音量和话筒音量调为最小，然后再通电（2）使用自带播放器时先插sd卡或优盘，再打开播放器(顺序不可掉反) （3）远离水源，尽量不在潮湿的空气中使用（4）环境温度过高时，不可使用过长时间（5）尽量不常时间大音量使用(保护耳朵) （6）尽量不触摸电平显示灯，防止损坏（7）禁止压喇叭的振动膜（8）轻拿轻放2、各部分模块设计图各图和实物有所偏差，以实物为标准。
2、开发：此功放有很多地方还没完善，其中：收音机功能：添加天线。
电平指示模式的切换：添加电平指示菜单按键，按键两端分别连接电平芯片的6引脚和1引脚。
扬声器指示灯：扬声器指示灯线和扬声器插头并在一起，白色的线是led灯的负极，应接在带c的引脚上，而正极则应接在带r的引脚上。
电源指示灯：重装一个指示灯，把灯夹在孔中。
由于内部布线较多，如要拆卸，请认真研究内部结构后再拆卸！廖黎明制作篇二：奇声功放篇三：3u功放机说明书篇四：a-100功放操作使用说明书a-100 多功能立体声音频功率放大器操作使用说明书欢迎选购中大音响的 a-100高保真音频放大器。
经过我们的精心设计，本品能产生无与伦比的超值享受，同时还能高保真的再现您所喜爱的音乐。
为了确保您能熟悉本品提供的功能，我们建议您在安装和使用前，请仔细阅读本说明书的内容。
产品介绍：这个功放的大致架构就是专为了整合pc-hifi而设计，近年来随着电脑和互联网的普及，丰富的网络资源，免费的网络音乐共享，让我们的生活越来越离不开电脑了，然而，普通的电脑硬件加上普通的有源电脑音响也就不能满足人们对高品质音乐的需求了。
pc hifi也就应运而生了。
何谓pc hifi？实际上就是撇开电脑本身的集成声卡，利用数字信号传输音源到外置声卡或者- 2 - 解码器作为高品质音源，再由专门的功放驱动音箱，这样声音效果相比普通电脑的有源音响就有了质的提升。
中大音响的a-100就是在这样的大环境下立项的，这个项目的解码部分将采用最经典的数字芯片加上专门为之独特设计的外围及后续电路，把来自电脑usb的音源转换成高品质高保真音频模拟信号，传送给功率放大电路进行足功率放大后驱动音箱，还原高素质音乐。
功放电路将采用中大独自开发的经典电路，每声道一对大功率irfp240/9240做为后级放大，这个管子非常好声，素有甜美、厚声之美誉，曾经被pass先生在他的很多机型上应用，也被无数pass迷所采用。
本功放的设计最大功率80瓦，峰值功率达100瓦，驱动一般的书架音箱组建高素质的pc hifi非常合适。
中大音响在设计上从来都是不惜成本的，就连一个旋钮都是特殊定做的铝合金喷砂旋钮，非常发烧高档，a-100高保真放大器采用中大音响自主设计并开模冲压的纯铝合金拉丝氧化机箱，非市面那些型材拼凑，底板厚度达到4mm，功率管直接安装在底板上进行散热，热稳定性非常高，这样的设计可以保证整机功放管始终工作在一个非常一致的温度范围上，为充分发挥管子的特性奠定了基础。
变压器是功放的动力之源，他的好坏直接关系到声音的好坏，a-100搭载了国际知名音频变压器制造商伊戈尔特殊定制的环形音频专用牛，并不惜成本加装钢带屏蔽，杜绝丁点漏磁对信噪比的影响。
专用软件仿真设计和多次实际打板调试，完全对称的发烧级pcb布线，紧凑考究的器件摆位将各种串扰降低到最低，更是采用高精度五色环金属膜电阻确保各级工作点的稳定，高达13600uf的大水塘电容确保大动态下仍然稳若泰山，严格配对安装的晶体管确保信号的丝毫不差，发烧级音频专用电容完美校声，全能保护电路采用goodsky音频专用继电器确保输出无瓶颈，具有过载、过压、过流、输出短路、直流输出等保护，特殊定做的音频专用12mm电位器耐用又好声，高质量镀银机内信号线做无损信号传输，无氧铜输出线和高级纯铜镀金输出端子确保功率信号畅通无阻，很显然高质量的元器件确保了线路性能的优良发挥，想不好声音都难！a-100高保真放大器分为标准版和usb版，标准版和usb版所有配置完全一样，只是标准版不配置usb解码版，标准版适合已有外置高品质声卡、解码器或者使用cd机做音源的用户；usb版适合只有一台电脑的用户组建pc_hifi系统。
a-100高保真功放整体声音表现平衡且富有一种贵气，非常全面的一种声音，中高频解析力高，低频干净有力，量感十足，久听不吵，非常适合近场监听，绝非那些炒作的天花乱坠的数字功放所能比拟。
特别搭配以中大自主研发生产的音箱，更是如鱼得水，无论是听人声还是乐器，无论是听舒缓还是劲爆，无论是听古典还是流行，都能给你还原的淋漓尽致。
? 本说明书中使用的图片为示意图，旨为说明用途，可能和实物有差异，产品以实物为准。
序言及目录。
2-3附件、使用前须知、注意事项、部件名称与功能。
4-5 扬声器的连接方法。
5 音源的连接方法。
6 操作方法。
7 常见故障排除。
7 规格及技术参数。
7 保修卡。
8 - 3 - 除主机外，包装箱中另附带下列物品，请检查:1、电源线一条2、 usb线一条（usb版）3、说明书一本4、保修卡一张使用本机前请注意下列事项:1、搬移本机为避免短路或损坏连接线缆中的芯线，搬移时应拔出电源线，并断开与所有其它音响设备的连接线缆。
2、接通电源前再次检查所有连接是否妥当，连接线缆是否出现问题。
连接和断开线缆之前，须确保电源开关设于off位置。
3、请将说明书妥善保存。
阅读完本说明书后，请将其连同保证书一起妥善保存。
注意：为便于解释说明，本操作说明书的图示可能与实际设备不同。
本机或任何使用微处理器的电子设备在调谐器或电视机附近使用时，均有可能产生噪音或画面干扰。
如有上述情况出现，请采取下列步骤: ???? 请尽量将本机摆放于远离调谐器或电视机的地方。
将调谐器或电视机天线与本机的电源线和输入/输出连接线缆分开摆置。
使用室内天线或300ω馈线时特别容易产生噪音或干扰。
建议采用室外天线及75ω/ohms同轴电缆。
当您离家，例如出去旅行时，请务必关闭电源开关或拔下电源线。
注意：本机为整体散热式设计，最高工作温度将近40摄氏度，为了不影响散热，请勿将本机安装在狭窄的- 4 - 1 电源开关○往上按下此开关，电源供应本机，往下按下，电源关闭。
电源接通后大约需要几秒钟对本机进行预热。
因本机设有延时电路用以避免开、关操作时产生的冲击2 电源指示灯○当电源开关为开启(on)时，电源指示灯亮起。
注意：当保护电路启动后，电源指示灯将熄灭。
3音量控制钮○此钮控制整体音量大小。
向右转此钮(顺时针)提高音量，向左转(逆时针)降低音量。
4 cd音源输入端子○连接cd机模拟输出端子，也就是从cd机取音源信号，注意rca插座要对应颜色标记连接。
5 音源选择开关（usb版）○当输入信号使用cd音源时，将该开关拨向左边cd in位置；使用电脑做音源输入时，将开关拨向usb in位置。
6 usb输入端口（usb版）○当使用电脑做音源时，用随机附带的usb专用连接线把电脑和功放通过这个端口连接。
7 usb音源指示灯（usb版）○当输入选择到usb in时，电脑播放音乐的时候该指示灯点亮，显示usb解码工作状态。
8 左声道输出端子○将左声道喇叭用喇叭线连接到此端子，一般为黑色接线柱为负，红色接线柱为正。
9 右声道输出端子○将右声道喇叭用喇叭线连接到此端子，一般为黑色接线柱为负，红色接线柱为正。
10 交流电输出插座○用随机附带的电源线一端插到此端口，另一端插到市电的电源插座。
11 保险丝座○本机设有保修装置，当交流电压突变严重时或者机内电流过大时，此保险丝会熔断，用来保护机器不受损坏，本机器使用5x20mm的2a/220v交流保险丝，并配有备用品。
