中职教育-《机械制图》第七章 第三角画法.ppt

明确第三角画法视图的展开及配置，有助于理解图形。 识读第三角画法的三视图的关键是明确各视图所表示
的方位，项目中借鉴了视图归位法和手掌翻转法。
2020年9月17日星期四
2020年9月17日星期四
11.1.2 第一、三角投影的识别符号
❖ ISO国际标准中规定，应在标题栏中画出所采用画法的投 影符号。我国国家标准规定，采用第三角画法时，必须在 标题栏中画出第三角投影的识别符号。当采用第一角画法 时，一般不需要标出投影识别符号。
图11-3 第一角画法与第三角画法的识别符号
2020年9月17日星期四
❖ 1．第一角投影法 展开方向以观察者而言，为由近而远的方向翻转展开
（水平投影面向下旋转）。展开后视图的配置，以常用的 三视图（主视图、俯视图、左视图）而言，其左视图位于 主视图的正右侧，俯视图位于主视图的正下方。
图11-2 第一角画法与第三角画法比较
2020年9月17日星期四
任务11.1 第三角画法视图的基本知识
2020年9月17日星期四
任务11.2 识读第三角画法视图的基本方法
11.2.3 想象结构形状
➢ （2）划分线框，对投影，想象各部分形状 将主视图分为3个线框，按投影关系找出线框的其他对应
投影，分别想象各部分形状。
图11-10 读第三角画法的三视图示例
2020年9月17日星期四
任务11.2 识读第三角画法视图的基本方法
❖ 2．第三角投影法 展开方向以观察者而言，为由远而近的方向翻转展开
（水平投影面向上旋转）。展开后视图的配置，以常用的 三视图（主视图、俯视图、右视图）而言，其右视图位于 主视图的正右侧，俯视图位于主视图的正上方。
图11-2 第一角画法与第三角画法比较

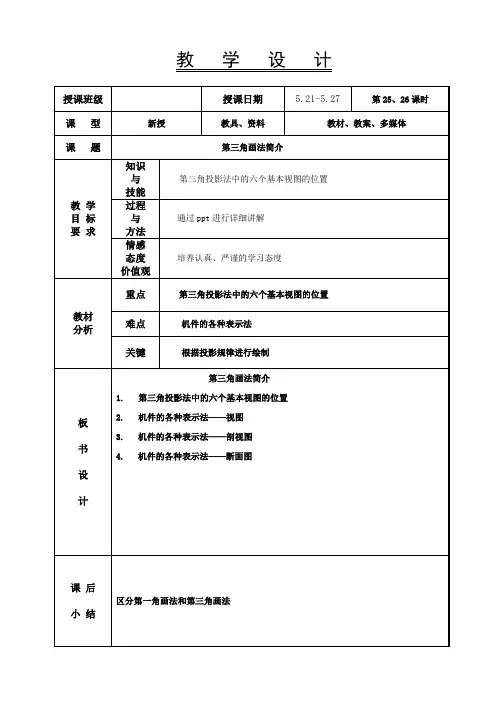

教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一二三组织教学与引入前言
问候同学，自我介绍，强调课堂纪律，以及本学期的作
业和课堂笔记的要求。

复习、提问
1、剖视图的种类
2、剖视图绘图注意事项
导入新课
一、第三角画法简介
第三角投影法中的六个基本视图的展开图
第三角投影法中的六个基本视图的位置
师生问好，强调课堂
纪律。

提问学生回答问题
详细讲解第三角画
法
第三角投影法中的
六个基本视图的展
开过程
5分
10分
10分
20分
10分
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配四、
\
小结
1.机件的各种表示法——视图
2.机件的各种表示法——剖视图
课堂小结
10分
15
10分
俯视图
右视图
主视图
左视图
仰视图
后视图。

内六角圆柱头螺钉
紧定螺钉
§7－1 螺纹紧固件
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
§7－1 螺纹紧固件
0.8d
一、常见螺纹紧固件
1. 六角螺母 规定标记：
例：螺母 GB6172 M12
国标号
螺纹规格
简化画法：
2d
⒉ 六角头螺栓
规定标记： 例：螺栓GB5780 M12×80
简化画法：
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
机械图样中的特殊表示法
第七章 机械图样中的特殊表示法
§7－1 §7－2 §7－3 §7－4 §7－5 §7－6
螺纹及螺纹紧固件表示法 齿轮 键连接和销连接 弹簧 滚动轴承 中心孔
§7－1 螺纹
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 二、螺纹的画法规定 三、螺纹的图样标注 四、常用螺纹紧固件的种类和标记 五、螺纹紧固件的连接画法
§7－2 齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系 二、直齿圆柱齿轮几何要素的尺寸计算 三、圆柱齿轮的画法规定 *四、锥齿轮、蜗杆与蜗轮的画法
齿轮
§7－2 齿轮
齿轮是在机器中传递动力和运动的零件。齿轮传动
可完成减速、增速、变向等功能。

左视图
由物体左边向右做正投影得到的视图
2 如何看三视图
主俯长对正、主左高平齐、俯左宽相等
即:
主视图和俯视图的长要相等
