盲板钢法兰

1.产品种类法兰类型大概分为如下几种：A、SO:Slip-on Neck Flange 带颈平焊法兰（滑套法兰）法兰面带有低的颈部，中心有圆内孔，连接方式为平焊。

B、PL:Plate-type Flat Welding Flange 板式平焊法兰法兰面为全平面，中心有圆内孔，连接方式为平焊。

C、WN:Welding Neck Flange 带颈对焊法兰（高颈法兰）法兰面带有高的颈部，中心有圆内孔，连接方式为对焊。

D、BL:Blind Flange 盲板法兰法兰面为全平面，中心不带圆内孔，一般与SO、PL配套使用，无需焊接。

E、LJ/PJ/SE：Lap Jiont 翻边法兰（松套法兰）与翻边配套使用，外观与带颈平焊法兰相似，密封面在翻边上面，而不在法兰上。

（这就是为什么翻边底部为什么会有螺纹）F、TH:Threaded Flange 螺纹法兰法兰平面有低颈，中心圆内孔内有螺纹。

G、SW:Socket Welding 承插焊法兰连接方式为套焊，有两个口径，小尺寸口径一般根据套焊的钢管壁厚改变。

以上为常用的法兰类型，除了上述法兰外，还有顶丝孔法兰（Top Thread Flange）、八字法兰（Splayed Flange B16.48标准）、长高颈法兰（Long High Neck Flange）、异径法兰（Reducing Flange）、非标法兰等，因不常用，在此就不再详细描述。

2.标准法兰有美标（ASME B16.5尺寸到24寸、ASME B16.47 MSS-SP-44大口径法兰）、日标（JIS B2220）、国标（GB/T）、机械部标准（JB/T）、化工部标准（HG）、德标（DIN）。

法兰磅级不同的标准有不同的表示方式：美标通常有150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

日标有5K、10K、16K、20K、30K、40K。

德标：PN6、PN10、PN16、PN25、PN40、PN64、PN100、PN160。

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质.分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等.执行标准:有GB系列(国家标准)、JB系列（机械部)、HG系列（化工部)、ASME B16.5(美标）、BS4504(英标)、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系.12种法兰类型及密封面形式>〉〉>1。

板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

〉>〉〉2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面（RF）、凹面（FM），凸面（M）、榫面(T)，槽面（G)，全平面(FF).优点：连接不易变形，密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点:带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

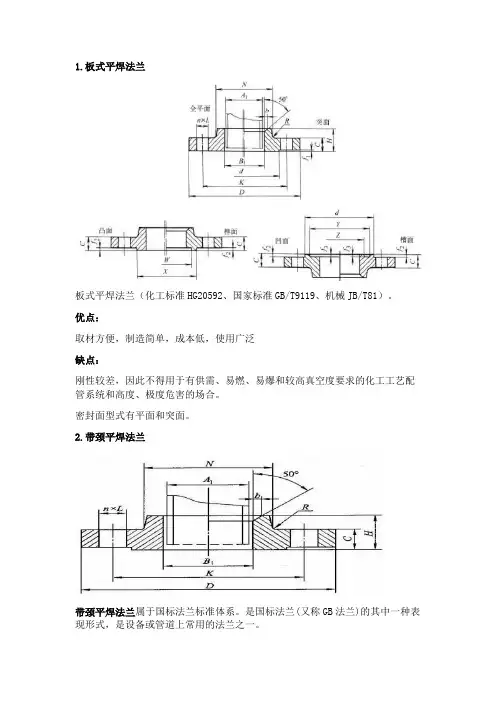

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

法兰盲板重量计算公式法兰盲板是管道系统中常用的部件，它能有效地封堵管道，起到隔离和密封的作用。

要计算法兰盲板的重量，那可得好好说道说道。

首先呢，咱们得明白法兰盲板的重量主要取决于它的材质、尺寸和厚度这些因素。

一般来说，常见的材质有碳钢、不锈钢等等。

计算法兰盲板重量的公式通常是这样的：重量（千克）=π×（外径²- 内径²）×厚度×密度÷4 。

这里面的“π”就是咱们常说的圆周率，约等于3.14 。

外径和内径呢，指的就是法兰盲板的外圆直径和内圆直径。

厚度就很好理解啦，就是盲板本身的厚度。

而密度呢，不同的材质密度可是不一样的哦，比如碳钢的密度大概是 7.85 克/立方厘米，不锈钢的密度则有所不同。

我给您举个例子吧，就说有一块法兰盲板，材质是碳钢的，外径是500 毫米，内径是 300 毫米，厚度是 20 毫米。

那咱们先把单位统一换算成厘米，外径就是 50 厘米，内径就是 30 厘米，厚度就是 2 厘米。

按照公式来算，先算（外径² - 内径²），那就是（50² - 30²）= 1600 平方厘米。

然后乘以厚度 2 厘米，得到 3200 立方厘米。

再乘以密度 7.85 克/立方厘米，就是 3200×7.85 = 25120 克。

最后除以 1000 换算成千克，结果就是 25.12 千克。

您看，通过这个公式和例子，是不是对法兰盲板重量的计算清楚多啦？在实际工作中，计算法兰盲板的重量可重要啦。

就像上次我在一个工厂里，工人们正在安装一批新的管道系统，需要用到各种规格的法兰盲板。

但是呢，供应商提供的盲板重量数据不太准确，这可把大家急坏了。

因为如果重量不对，可能会影响整个管道系统的稳定性和安全性。

于是我就赶紧用上面的公式帮他们重新计算，一个一个地核对，确保每个盲板的重量都符合要求。

最后，管道系统顺利安装完成，没有出现任何问题。
