KKJ合后位置继电器

KKJ合后位置继电器2008-02-14 10:49KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为(就地操作或者遥控操作)操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。

在微机保护中的KKJ继电器实际上就是模拟传统KK把手的“合后位置” “分后位置”接点的含义，它是一个双圈磁保持的双位置继电器。

该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。

此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。

当然这时如果线圈失电，接点也会维持原打开状态。

手动/遥控合闸时同时启动KKJ的动作线圈，手动/遥控分闸时同时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈（以96XX系列操作回路为例，保护跳闸和手动/遥控跳闸回路之间加有的二极管就是为实现此目的，如下图中部所示：）这样KKJ继电器（其常开接点的含义即我们传统的合后位置）就完全模拟了传统KK把手的功能，这样既延续了电力系统的传统习惯，同时也满足了变电站综合自动化技术的需要。

KKJ的含义和应用KKJ接点主要用在下列几方面：a、开关位置不对应启动重合闸。

b、手跳闭锁重合闸。

保护跳闸分后接点不会闭合，只有手动跳闸后，分后接点才会闭合，给重合闸电容放电，从而实现对重合闸的闭锁。

c、手跳闭锁备自投。

原理同手跳闭锁重合闸一样。

d、开关位置不对应产生事故总信号。

操作回路中的KKJ继电器同传统KK把手所起作用一致，主要应用在上述方面。

我们只采用了其常开接点的含义（即合后位置）：KKJ=1代表开关为人为（手动或遥控）合上；KKJ=0代表开关为人为（手动或遥控）分开！TWJ是开关的跳位继电器，（相应的有HWJ，合位），KKJ，KKJ是南瑞特有的一个继电器。

是合后位置，用来期待以前KK把手的合后位置，这两个串联起来组成位置不对应回路来启动重合闸或事故总信号。

KKJ是双位置继电器，手合（包括遥合）启动KKJ，KKJ触点闭合，手动/遥控分闸时同时启动KKJ的复归线圈，KKJ触点断开。

而保护跳闸则不启动复归线圈。

也就是说断路器在合的位置时，KKJ触点在闭合位置，当跳闸是TWJ闭合，与KKJ 触点串联在一起，去启动重合闸或事故总信号。

合后继电器是一个反映手合成功的继电器，表示手动合闸了。

若手合于故障，那么断路器跳闸后，重合闸根据合后继电器的状态判断操作回路的几个基本概念（南瑞培训资料）从某种意义上讲，电力系统是一门较“传统”的技术。

发展到现在，其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。

变电站保护和监控等二次领域也不例外，只是随着微电子和计算机及通信等基础领域技术的发展，实现的方法和方式发生了变化。

比如保护从最早的电磁式到分立元件到集成电路直到现在的微机保护；变电站监控也从原先的仪表光字牌信号到集中式RTU直到现在的综合自动化。

原理都基本上没有大的改变。

我们在综自调试工程现场碰到的很多信号（比如事故总，控制回路断线等）的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的，同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。

操作回路看似简单，似乎没有多少技术含量。

但是我们只有了解了有关基本概念的由来，同时熟练掌握我们产品操作回路的特点和应用，才能在调试工作中灵活处理有关问题。

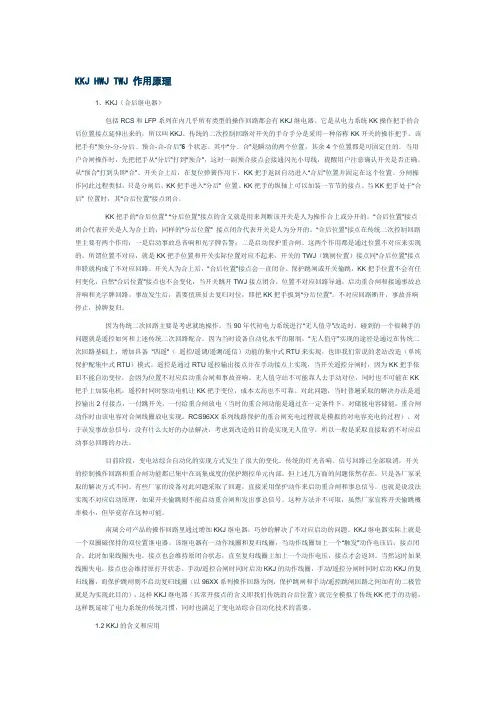

1、KKJ（合后继电器）1.1 KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。

它是从电力系统KK操作把手的合后位置接点延伸出来的，所以叫KKJ。

传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。

该把手有“预分-分-分后、预合-合-合后”6个状态。

其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。

当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。

从“预合”打到头即“合”。

开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。

分闸操作同此过程类似，只是分闸后，KK把手进入“分后” 位置。

KK把手的纵轴上可以加装一节节的接点。

当KK把手处于“合后” 位置时，其“合后位置”接点闭合。

KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。

“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。

这两个作用都是通过位置不对应来实现的。

所谓位置不对应，就是KK把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。

开关人为合上后，“合后位置”接点会一直闭合。

保护跳闸或开关偷跳，KK把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。

事故发生后，需要值班员去复归对位，即把KK把手扳到“分后位置”。

不对应回路断开，事故音响停止，掉牌复归。

因为传统二次回路主要是考虑就地操作。

当90年代初电力系统进行“无人值守”改造时，碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。

因为当时设备自动化水平的限制，“无人值守”实现的途径是通过在传统二次回路基础上，增加具备“四遥”（遥控/遥调/遥测/遥信）功能的集中式RTU来实现，也即我们常说的老站改造（单纯保护配集中式RTU）模式。

遥控是通过RTU遥控输出接点并在手动接点上实现，当开关遥控分闸时，因为KK把手依旧不能自动变位，会因为位置不对应启动重合闸和事故音响。

无人值守站不可能靠人去手动对位，同时也不可能在KK把手上加装电机，遥控时同时驱动电机让KK把手变位，成本太高也不可靠。

对此问题，当时普遍采取的解决办法是遥控输出2付接点，一付跳开关，一付给重合闸放电（当时的重合闸功能是通过在一定条件下，对储能电容储能。

重合闸动作时由该电容对合闸线圈放电实现。

RCS96XX系列线路保护的重合闸充电过程就是模拟的对电容充电的过程）。

对于误发事故总信号，没有什么太好的办法解决，考虑到改造的目的是实现无人值守，所以一般是采取直接取消不对应启动事总回路的办法。

目前阶段，变电站综合自动化的实现方式发生了很大的变化。

传统的灯光音响、信号回路已全部取消，开关的控制操作回路和重合闸功能都已集中在高集成度的保护测控单元内部。

但上述几方面的问题依然存在，只是各厂家采取的解决方式不同。

有些厂家的设备对此问题采取了回避，直接采用保护动作来启动重合闸和事总信号。

也就是说没法实现不对应启动原理，如果开关偷跳则不能启动重合闸和发出事总信号。

这种方法并不可取，虽然厂家宣称开关偷跳概率极小，但毕竟存在这种可能。

南瑞公司产品的操作回路里通过增加KKJ继电器，巧妙的解决了不对应启动的问题。

KKJ继电器实际上就是一个双圈磁保持的双位置继电器。

该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。

此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。

当然这时如果线圈失电，接点也会维持原打开状态。

手动/遥控合闸时同时启动KKJ的动作线圈，手动/遥控分闸时同时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈（以96XX系列操作回路为例，保护跳闸和手动/遥控跳闸回路之间加有的二极管就是为实现此目的）。

这样KKJ继电器（其常开接点的含义即我们传统的合后位置）就完全模拟了传统KK把手的功能，这样既延续了电力系统的传统习惯，同时也满足了变电站综合自动化技术的需要。

1.2 KKJ的含义和应用在传统二次控制回路里，KK合后(/分后位置)接点主要用在下列几方面：a、开关位置不对应启动重合闸。

b、手跳闭锁重合闸。

保护跳闸分后接点不会闭合，只有手动跳闸后，分后接点才会闭合，给重合闸电容放电，从而实现对重合闸的闭锁。

c、手跳闭锁备自投。

原理同手跳闭锁重合闸一样。

d、开关位置不对应产生事故总信号。

操作回路中的KKJ继电器同传统KK把手所起作用一致，也主要应用在上述方面。

我们只采用了其常开接点的含义（即合后位置）：KKJ=1代表开关为人为（手动或遥控）合上；KKJ=0代表开关为人为（手动或遥控）分开。

2、HBJ（合闸保持继电器）和TBJ（跳闸保持继电器）3、单装置的事故总信号及全站事故总4、TWJ/HWJ位置继电器和控制回路断线5、防跳回路及同开关防跳的配合分段备自投这个很简单啊，就是正常运行两条进线开关在合位自己带自己的段运行，一条进线有问题，母线失压，就跳开此进线开关，合上母联开关，之后如果变压器过负荷还可以带上过负荷联切功能，现在的备投一般都有些功能。

开关偷跳也可以合母联进线备自投软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。

变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

3相4线与3相5线的区别单相也就是220V家用电路不用多说，上面说的都很对；三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

（3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
