螺纹紧固件的通用画法和CAD画法，一文读懂！金妹子说今天给大家分享的技术干货是——螺纹紧固件的通用画法和CAD 画法，主要从规则、画法详解、实例、尺寸、基本要素等方面展开，一起学习吧~螺纹紧固件的通用画法01六角头螺栓、六角螺母的规定画法02六角盖形螺母、紧定螺钉、平垫圈、弹簧垫圈的规定画法03双头螺柱的现行标准及画法04内六角圆柱头螺钉、沉头螺钉、半圆头螺钉、盘头螺钉的规定画法05内六角圆柱头螺钉、沉头螺钉、半圆头螺钉、盘头螺钉的规定画法06螺纹局部结构的画法与标注07六角头螺栓和六角螺母的简化画法国家标准允许在绘制六角头螺栓的头部和六角螺母时，采用简化画法。

08六角头螺栓连接的画法注意：剖与不剖——剖切：被紧固连接的零件；不剖：螺栓、螺母、垫圈。

09画盲孔内螺纹应注意什么？10盲孔内螺纹的画法内螺纹小径用粗实线，大径用细实线绘制。

孔的深度为什么要比螺纹深0.5d？这个问题困扰了不少人。

现在我们用丝锥来解释……11加工内螺纹的刀具——丝锥简介12普通螺纹的基本尺寸及各部名称D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1—内螺纹小径；d1—外螺纹小径；P—螺距；H—原始三角形高度。

螺纹中径和小径值是按下列公式计算的，计算数值需圆整到小数点后的第三位。

螺纹中径和小径值也可从GB/T 196—2003表1中查得。

决定螺纹的基本要素有三个：1、牙型角α螺纹轴向剖面内螺纹两侧面的夹角。

2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

3、螺纹中径D2（d2）它是一个假想圆柱体的直径。

在中径处的螺纹牙厚和牙槽宽相等。

只有内外螺纹中径都相等时，两者才能很好地配合。

13螺旋线的形成常用紧固件的CAD画法金蜘蛛紧固件网整理。

实战——绘制六角头螺栓_中文版AutoCAD 2013入门与实战_[共2页]

实战——绘制六角头螺栓_中文版AutoCAD 2013入门与实战_[共2页]

在绘图之前首先了解图形的各部分尺寸：
将“粗实线”层置为当前层，单击“绘图”工具 栏上的“正多边形”按钮，绘制正六边形。绘制方法、 尺寸与绘制六角螺母俯视图中正六边形相同。
单击“修改”工具栏上的“旋转”按钮，将正六 边形旋转 30°，如图 11-91 所示。
基本参数 M14；
六边形内接于圆的直径：2×14；
图 11-89
11.6 实战——绘制六角头螺栓
螺栓也是机械中常用的连接件之一。六角头螺栓视图的绘制同样采用比例画法。本例将讲解常用六角头 螺栓的绘制步骤。
●实例门类：综合类 ●视频位置：光盘 > 实例视频 >11.6
3．绘制左视图
1．创建图形文件
执行“文件 > 打开”命令，打开“11.5 六角螺母 .dwg” 文件，将文件中图形删除，并执行“文件 > 另存为”命令， 将文件另存为“11.6 六角头螺栓 .dwg”。
中文版 AutoCAD 2013
入门与实战
பைடு நூலகம்
准”工具栏上的“保存”按钮，保存文件。
（a）
（b） 图 11-88
5．标注螺母的尺寸
（c）
螺母的规格尺寸和性能是通过螺母的标记反映出 来的。
螺母标记：螺母 GB/T6170 M14 表示：螺纹规格 D=M14、性能等级为 10 级、不 经表面处理、A 级的 1 型六角螺母。 在图样上一般只是标注螺纹规格，如图 11-89 所 示。其他尺寸可以通过查相关的技术标准得到。单击“标
螺栓头部的厚度：0.75×14；
螺纹长度：2×14；
倒角：0.15×14×45°。
2．绘制基准线
将“点画线”层置为当前层，单击“直线”按钮， 绘制六角头螺栓的基准线，如图 11-90 所示。
螺丝、螺栓、螺钉的CAD画法课件

螺丝、螺栓、螺钉的CAD画法课件

螺丝、螺栓、螺钉的CAD 画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制
CAD螺栓、螺纹画法实例演示

CAD螺栓、螺纹画法实例演示

CAD螺栓、螺纹画法实例演示

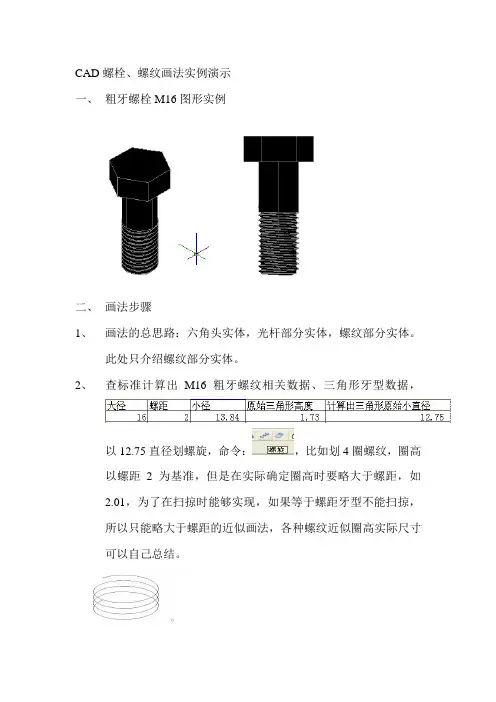

一、粗牙螺栓M16图形实例
二、画法步骤
1、画法的总思路：六角头实体，光杆部分实体，螺纹部分实体。

此处只介绍螺纹部分实体。

2、查标准计算出M16粗牙螺纹相关数据、三角形牙型数据，
以12.75直径划螺旋，命令：，比如划4圈螺纹，圈高以螺距2为基准，但是在实际确定圈高时要略大于螺距，如
2.01，为了在扫掠时能够实现，如果等于螺距牙型不能扫掠，
所以只能略大于螺距的近似画法，各种螺纹近似圈高实际尺寸可以自己总结。

3、画出原始牙型，方向如下图
扫掠牙型，选择基点选项扫掠，路径旋转螺旋线，以图中边中点为基点。

实现以下实体。

4、以上螺纹已经画出，下面修正牙型：
（1）在螺纹中心画直径13.84圆柱实体，修正原始小径为螺纹小径取并集。

（2）画内直径16，外直径超过螺纹计算大径大一些的圆筒，差集以修正螺纹大径。

至此螺纹部分完成。

把此部分存入块以备插入使用，长度方向复制后并集可以得到不同长度的螺纹长度。

螺丝、螺栓、螺钉的CAD画法

螺丝、螺栓、螺钉的CAD画法


一、常用的螺旋弹簧 1.弹簧的用途和类型
螺旋弹簧
弹簧的分类
涡卷弹簧 板弹簧 碟形弹簧
圆柱螺旋弹簧
根据外形不同
圆锥螺旋弹簧
压缩弹簧
根据工作时承 受外力的不同
拉伸弹簧 扭转弹簧
2.常用的螺旋弹簧按其用途可分为压缩 弹簧、拉伸弹簧和扭转弹簧。
压缩弹簧
拉伸弹簧
扭转弹簧
轴测图
二、圆柱螺旋压缩弹簧的规定画法
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径Ｄ1
D1＝D－2d (4)弹簧中径D2
D1＝D (5)节距ｔ (6)有效圈数ｎ (7)总圈数ｎ1

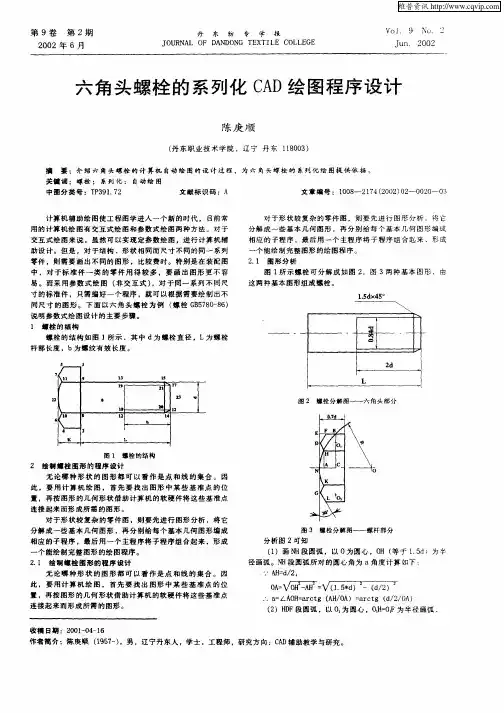

六角头螺栓的系列化CAD绘图程序设计

六角头螺栓的系列化CAD绘图程序设计


’
／＼
角 头 螺栓 的 系列化 Ｃ Ｄ绘 图程序 设 计 Ａ
陈 庚 ． ） １ ｌ 页
（ 东 职 业 技 术 学 院 ，辽 宁 丹 东 ｌ８ ０ ） 丹 １ ０ ３
摘
要 ：介 绍 六 角头 螺 栓 的 计 算 机 自动 绘 图 的 设 计 过 程 ， 为 六 自 头 螺 栓 的 系 列 化 绘 图 提 供 依 据 。
连 接 起 来 而 形 成 所 需 的 图形 。
（ ）如 Ｆ段 圆弧 ，以 Ｏ 为 圆 心 ，０Ｈ ０Ｆ为 半 径 画弧 ． ２ ， ＝
收 稿 日期 ：２ ｏ Ｏ — ６ ｏ 卜 ４ １
作者 简 介 ：陈 庚 顺 （９ ７ ） １ ５ 一 ，男 ，辽 宁丹 东 入 ，学 士 ，工 程 师 ，研 究方 向 ： Ａ 辅 助 教学 与研 究 。 ＣＤ
２ １ 图形 分 析 ．
易 。而采 用参 数式绘 图 （ 非交 互式 ） ，对于同一 系列不同 尺
寸 的标 准 件 ， 只需 编 好 一 个 程 序 ，就 可 以根 据 需 要 绘 制 出不
同 尺 寸 的 图 形 。 下 面 以六 角 头 螺 栓 为 例 （ 栓 Ｇ ５ ８ — ６ 螺 Ｂ ７０８ ）
助 设 计 。但 是 ，对 于 结 构 、形 状 相 同而 尺寸 不 同 的 同一 系列
对 于形 状 较 复 杂 的零 件 图 ，则 要 先 进 行 图 形 分 析 ，将 它 分 解 成 一 些 基 本 几 何 图 形 ，再 分别 给 每 个 基 本 几 何 图 形 编 成 相应 的 子 程 序 ，最 后 用一 个 主 程 序 将 子 程 序 组 合 起 来 、形 成
维普资讯
第 ９卷
第 ２期
２０ ０ ２年 ６月
六角头螺栓标准选用,有CAD图

六角头螺栓标准选用,有CAD图


30~60
35~80 40~100 25~50 45~120 50~140 55~160
为全螺纹L规定范围
L系列值
A类
螺
栓
B类
形
状
C类
6~30
8~40
ห้องสมุดไป่ตู้
12~60
16~80 20~100 10~50 25~120 30~140 35~160 注：1. A类螺栓为优先
6，8，10，12，16，20，25，30，35，40，45，50，60，70，80，90，100，110，120，130，140，150，160
技术条件六角头螺栓b和c级gb578286六角头螺栓全螺纹b和c级gb578386六角头螺栓细牙a和b级gb578586六角头螺栓细牙全螺纹a和b级gb578686六角头头部带孔螺栓a和b级gb32188六角头头部带槽螺栓a和b级gb29188六角头螺栓细杆b级gb578486六角头头部带孔螺栓细杆b级gb32288十字平圆头螺栓镀锌钝化不锈钢取a50在规定长度l范围内取81620q23530cry1cr18ni9q21540cr30crmnsi35crmoa40mna40b3545氧化发黑不经处理镀铜镀铬镀彩锌等公差产品等级普通螺纹公差2030630性能等级六角头螺栓全螺纹a级gb578386十字半圆头螺栓不为全螺纹l在规定长度l范围内取610在规定长度l范围内取2030在规定长度l范围内取354045为全螺纹l六角头螺栓标准件选用范围qadpa00150除a类b类以外的且满足不为全螺纹l规定范围之内的所有l系列值681012162025303540455060708090100110120130140150160不为全螺纹l规定范围为全螺纹l规定范围l125l系列值除a类b类以外且满足为全螺纹l规定范围之内的所有l系列值表中数值单位为mm钢取48六角头螺栓全螺纹c级gb578286六角头螺栓细牙全螺纹a级和b级gb578686六角头头部带孔螺栓细牙a和b级32388六角头头部带孔螺栓a级和b级32188六角头头部带槽螺栓a级和b级29188l2l3六角头铰制孔用螺栓a级和b级gb2788六角头螺杆带孔铰制孔用螺栓a级和b级gb2888六角头螺杆带孔螺栓细杆b级gb31288六角头螺栓细杆b级gb578486六角头头部带孔螺栓细杆b级gb32288l1十字圆平头螺栓l1或一字圆平头螺栓或十字半圆头螺栓螺栓零部件标准
螺栓及型钢CAD图

螺栓及型钢CAD图

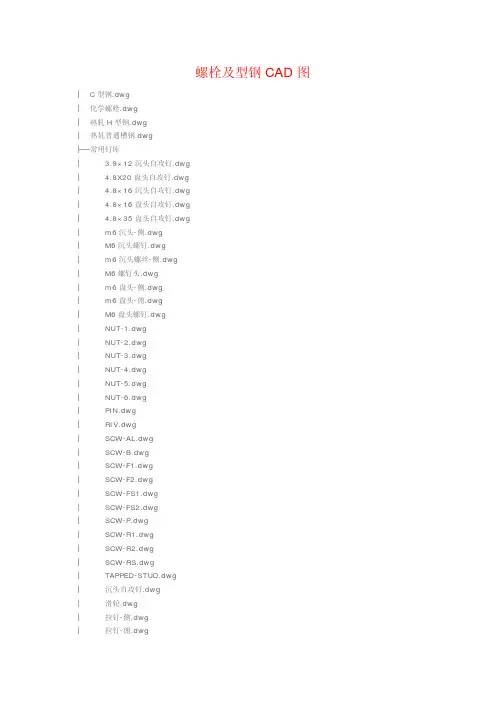

螺栓及型钢CAD图　型钢.dwg│C│　化学螺栓.dwg│　热轧H型钢.dwg│　热轧普通槽钢.dwg├─常用钉库 沉头自攻钉.dwg│ 3.9×12 盘头自攻钉.dwg│ 4.8X20 沉头自攻钉.dwg│ 4.8×16 盘头自攻钉.dwg│ 4.8×16 盘头自攻钉.dwg│ 4.8×35 沉头-侧.dwg│m6│M6 沉头螺钉.dwg 沉头螺丝-侧.dwg│m6 螺钉头.dwg│M6│m6 盘头-侧.dwg 盘头-俯.dwg│m6 盘头螺钉.dwg│　M6 -1.dwg│NUT -2.dwg│NUT│NUT -3.dwg│NUT -4.dwg -5.dwg│NUT -6.dwg│NUT│PIN.dwg│RIV.dwg -AL.dwg│SCW -B.dwg│SCW -F1.dwg│SCW -F2.dwg│SCW -FS1.dwg│SCW -FS2.dwg│SCW -P.dwg│SCW -R1.dwg│SCW -R2.dwg│SCW -RS.dwg│SCW -STUD.dwg│TAPPED│ 沉头自攻钉.dwg│ 滑轮.dwg│ 拉钉-侧.dwg│ 拉钉-俯.dwg│ 拉钉沉头-侧.dwg │ 铝抽芯铆钉.dwg │ 螺栓M6-侧.dwg │ 螺栓M6-俯.dwg │ 螺栓M6-仰.dwg │ 螺栓M8-侧.dwg │ 螺栓M8-俯.dwg │ 螺栓M8-仰.dwg │ 盘头自攻钉.dwg │ 射钉-侧.dwg│ 射钉-俯.dwg│ 射钉.dwg│ 塑料胀塞.dwg│ 塑料胀栓1.dwg │ 自攻钉.dwg├─钢膨胀螺栓图库│M10x110.dwg │M10x125.dwg │M10x130.dwg │M10x95.dwg │M12x110.dwg│M12x130.dwg │M12x150.dwg │M6x65.dwg│M6x75.dwg│M6x85.dwg│M8x100.dwg │M8x80.dwg│M8x90.dwg├─六角螺栓组│ M10x40.dwg │M12x45.dwg│M12x90.dwg │M14x60.dwg│M16x55.dwg │M18x80.dwg │M20x65.dwg │M22x90.dwg │M24x80.dwg │M5x25.dwg│M6x30.dwg│M8x35.dwg└─热轧普通工字钢10.dwg12.6.dwg14.dwg16.dwg18.dwg20a.dwg 20b.dwg22a.dwg22b.dwg请下载后获得全套CAD图纸，请用Adobe Acrobat打开下载的pdf文档，可在附件框中找到cad格式的图纸，注意一定用Adobe Acrobat软件打开！！。

六角螺栓的标准

六角螺栓的标准

GB27六角头铰制孔用螺栓 GB70内六角园柱头螺钉 GB798活节螺栓（粗制） GB5780六角头螺栓——C级 GB5781六角头螺栓——全螺纹—C级 GB5782六角头螺栓——A、B级 GB5783六角头螺栓——全螺纹—A、B级
一· 六角螺栓标注方法
• GB5784六角头螺栓——细杆—B级 GB5785六角头螺栓——A、B级 GB5786六角头螺栓——细牙—全螺纹—A、B级 GB5787六角法兰面螺栓——B级 GB5788六角法兰面螺栓——细杆—B级 GB5789六角法兰面螺栓——加大系列—B级 GB5790六角法兰面螺栓—加大系列—细杆—B级 GB1228大六角头螺栓（钢结构用高强度） 注：具体的请查阅相应的标准。 3）六角头螺栓对应图片 1.六角头螺栓 粗牙（GB/T5782-2000) 细牙（GB/T5785-2000)
2.粗牙全螺纹六角头螺栓 粗牙（GB/T5783-2000) 细牙（GB/T5786-2000)
•
3 螺杆带孔六角头螺栓（GB/T31.1-1988)
4 头部带孔六角头螺栓（GB/T27-1988)
6 六角头螺杆带孔铰制孔用螺栓(GB/T28-1988)
7 C级六角头螺栓（GB/T5780-2000)
•
8
C级全螺纹六角头螺栓（GB/T5781-2000)
9 B级加大系列六角法兰面螺栓 （GB/T5789-1986)
10 B级细杆加大系列六角法兰螺栓
（GB/T5790-1986) 11 T型槽用螺栓（GB/T37-1988)
六角螺栓的标准
物流自动化 作者： 孙奇耀 2013年9月5日
一· 六角螺栓标注方法
六角头螺栓 1）标准的粗牙标注方法为：螺栓 执行的标准 M直径*长度 标准的细牙标注方法为：螺栓 执行的标准 M直径*螺距*长度 如：螺纹规格d=M12 公称长度l=80 性能等级为8.8级 表面氧化A级的 六角头螺栓标记： 螺栓 GB/T5782 M12*80 螺纹规格d=M12 公称长度l=80 细牙螺纹、性能等级为8.8级 表面 氧化A级的六角头螺栓标记： 螺栓 GB/T5785 M12*1.5*80 2）六角螺栓执行标准汇总
螺栓标准件国标及附图

螺栓标准件国标及附图

标准件国标及附图螺栓六角头铰制孔用螺栓：GB27-88六角头螺杆带孔铰制孔用螺栓：GB28-88六角头头部带槽螺栓 A 和 B 级：GB29.1-88 十字槽凹穴六角头螺栓：GB29.2-88六角头螺杆带孔螺栓：GB31.1-88六角头螺杆带孔螺栓(细杆B级)：GB31.2-88六角头螺杆带孔螺栓（细牙 A B 级）：GB31.3-88 六角头头部带孔螺栓：GB32.1-88六角头头部带孔螺栓（细杆 B 级）：GB32.2-88六角头头部带孔螺栓（细牙 A B 级）：GB32.3-88 地脚螺栓：GB799-88六角头螺栓C级：GB/T5780-2000六角头螺栓全螺纹C级：GB/T5781-2000 六角头螺栓：GB/T5782-2000六角头螺栓全螺纹：GB/T5783-2000 六角头螺栓细杆B级：GB/T5784-86六角头螺栓细牙：GB/T5785-2000六角头螺栓细牙全螺纹：GB/T5786-2000螺柱双头螺柱bm=1d ：GB897-88双头螺柱bm=1.25d：GB898-88 （图如上）双头螺柱bm=1.5d：GB899-88 （图如上）双头螺柱bm=2d：GB900-88 （图如上）等长双头螺柱B级：GB901-88等长双头螺柱C级：GB953-88螺杆：GB/T15389-94螺母六角螺母C级：GB/T41-2000 六角厚螺母：GB56-88盖形螺母：GB 923-881型六角螺母：GB/T6170-20001型六角螺母细牙：GB/T6171-2000 六角薄螺母：GB/T6171.1-2000六角薄螺母细牙：GB/T6173-2000 六角薄螺母无倒角：GB/T6174-20002型六角螺母：GB/T6175-20002型六角螺母细牙：GB/T6176-20001型六角开槽螺母 A 和B 级：GB6178-861型六角开槽螺母C 级：GB6179-862型六角开槽螺母A 和B 级：GB6180-86六角开槽薄螺母A和B 级：GB6181-861型六角开槽螺母细牙A和B级：GB9457-88 2型六角开槽螺母细牙A和B级：GB9458-88 六角开槽薄螺母细牙A和B级：GB9459-88螺钉开槽圆柱头螺钉：GB/T65-2000 开槽盘头螺钉：GB/T67-2000开槽沉头螺钉：GB/T68-2000内六角圆柱头螺钉：GB/T70.1-2000 内六角平圆头螺钉：GB/T70.2-2000 内六角沉头螺钉：GB/T70.3-2000开槽锥端紧定螺钉：GB71-85开槽锥端定位螺钉：GB72-88 开槽平端紧定螺钉：GB73-85开槽凹端紧定螺钉：GB74-85开槽长圆柱端紧定螺钉：GB75-85内六角平端紧定螺钉：GB/T77-2000内六角锥端紧定螺钉：GB/T78-2000 内六角圆柱端紧定螺钉：GB/T79-2000 内六角凹端紧定螺钉：GB/T80-2000十字槽盘头螺钉：GB/T818-2000十字槽沉头螺钉第1部分：钢4.8级：GB/T819.1-2000十字槽沉头螺钉第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3：GB/T819.2-1997十字槽半沉头螺钉:GB/T820-2000十字槽圆柱头螺钉:GB/T822-2000 十字槽小盘头螺钉:GB823-88开槽圆柱端定位螺钉:GB829-88 开槽圆柱头轴位螺钉:GB830-88垫圈标准型弹簧垫圈：GB93-87平垫圈 C级：GB/T95-2002 大垫圈 A级：GB/T96.1-2002 大垫圈 C级：GB/T96.2-2002平垫圈倒角型 A级GB/T97.2-2002销轴用平垫圈：GB/T97.3-2002平垫圈用于螺钉和垫圈组合件：GB/T97.4-2002球面垫圈：GB849-88 锥面垫圈：GB850-88 开口垫圈：GB850-88单耳止动垫圈：GB854-88 双耳止动垫圈：GB855-88 外舌止动垫圈：GB856-88圆螺母用止动垫圈：GB858-88 轻型弹簧垫圈：GB859-87锥形锁紧垫圈：GB956.1-87重型弹簧垫圈：GB7244-87自攻螺钉十字槽盘头自攻螺钉：GB845-85 十字槽沉头自攻螺钉：GB846-85十字槽半沉头自攻螺钉：GB847-85销开口销GB/T91-2000圆锥销：GB/T117-2000内螺纹圆锥销：GB/T118-2000圆柱销不淬硬钢和奥氏体不锈钢：GB/T119.1-2000圆柱销淬硬钢和马氏体不锈钢：GB/T119.2-2000 开尾圆锥销：GB877-76螺纹圆柱销：GB878-86弹性圆柱销直槽重型：GB/T879.1-2000弹性圆柱销直槽轻型：GB/T879.2-2000 弹性圆柱销卷制重型：GB/T879.3-2000 弹性圆柱销卷制标准型：GB/T879.4-2000 弹性圆柱销卷制轻型;GB/T879.5-2000带孔销:GB880-86螺尾锥销:GB/T881-2000 销轴:GB882-86槽销平行沟槽GB/T13829.1-92槽销锥销:GB/T13829.2-92槽销圆头沉头:GB/T13829.3-92。

机械设计-标准件国标号参考(附图)[1]

机械设计-标准件国标号参考(附图)[1]

机械设计-标准件国标号参考(附图)[1] 机械设计-标准件国标号参考(附图)一、外六角螺栓1.1 C级半螺纹六角头螺栓(GB/T 5780-2000)和全螺纹六角头螺栓(GB/T 5781-2000)1.2 A级粗牙半螺纹六角头螺栓(GB/T 5782-2000)和粗牙全螺纹六角头螺栓(GB/T 5783-2000)GB/T 5782-2000GB/T 5783-2000第 1 页共 8 页二、内六角螺钉2.1 内六角圆柱头螺钉(GB/T 70.1-2000)GB/T 70.1-20002.2 内六角平圆头螺钉(GB/T 70.2-2000)GB/T 70.2-20002.3 内六角沉头螺钉(GB/T 70.3-2000)GB/T 70.3-2000第 2 页共 8 页三、自攻螺钉3.1 十字槽盘头自攻螺钉(GB/T 845-1985) 3.2 十字槽沉头自攻螺钉(GB/T 846-1985)3.3 十字槽半沉头自攻螺钉(GB/T 847-1985)3.4 开槽盘头自攻螺钉(GB/T 5282-1985) 3.5 开槽沉头自攻螺钉(GB/T 5283-1985)3.6 开槽半沉头自攻螺钉(GB/T 5284-1985) 3.7六角头自攻螺钉(GB/T 5285-1985)GB/T 5284-1985 GB/T 5285-1985第 3 页共 8 页四、紧定螺钉4.1 开槽锥端紧定螺钉(GB/T 71-1985) 4.2 开槽锥端定位螺钉(GB/T 72-1988)GB/T 71-1985 GB/T 72-1988 4.3 开槽平端紧定螺钉(GB/T 73-1985) 4.4 开槽凹端紧定螺钉(GB/T 74-1985)GB/T 73-1985 GB/T 74-1985 4.5 开槽长圆柱端紧定螺钉(GB/T 75-1985) 4.6 内六角平端紧定螺钉(GB/T 77-2000)GB/T 75-1985 GB/T 77-2000 4.7 内六角锥端紧定螺钉(GB/T 78-2000) 4.8 内六角圆柱端紧定螺钉(GB/T 79-2000)GB/T 78-2000 GB/T 79-2000 4.9 内六角凹端紧定螺钉(GB/T 80-2000)GB/T 80-2000第 4 页共 8 页五、其他样式螺钉5.1 开槽圆柱头螺钉(GB/T 65-2000) 5.2 开槽盘头螺钉(GB/T 67-2000)GB/T 65-2000 GB/T 67-2000 5.3 开槽沉头螺钉(GB/T 68-2000) 5.4 开槽半沉头螺钉(GB/T 69-2000)GB/T 68-2000 GB/T 69-2000 5.5 十字槽盘头螺钉(GB/T 818-2000) 5.6 十字槽沉头螺钉(GB/T 819-2000)GB/T 818-2000 GB/T 819-2000 5.7 十字槽半沉头螺钉(GB/T 820-2000) 5.8 十字槽圆柱头螺钉(GB/T 822-2000)GB/T 820-2000 GB/T 822-2000 5.9 十字槽小盘头螺钉(GB/T 823-1988)GB/T 823-1988第 5 页共 8 页六、螺母6.1 C级1型六角螺母(GB/T 41-2000)GB/T 41-20006.2 六角厚螺母(GB/T 56-1988) 6.3 小圆螺母(GB/T 810-1988)GB/T 56-1988 GB/T 810-19886.4 圆螺母(GB/T 812-1988) 6.5 盖形螺母(GB/T 923-1988)GB/T 812-1988 GB/T 923-1988第 6 页共 8 页七、垫圈7.1 平垫圈A级(GB/T 97.1-2002)7.2 标准型弹簧垫圈(GB/T 93-1987)7.3 圆螺母用止动垫圈(GB/T 858-1988)7.4 波形弹簧垫圈(GB/T 7246-1987) 7.5 波形弹性垫圈(GB/T 955-1987)八、其它标准件第 7 页共 8 页8.1 轴用弹性挡圈-A型(GB/T 894.1-1986)轴用弹性挡圈-B型(GB/T 894.2-1986)GB/T 894.1-1986 GB/T 894.2-1986 8.2 圆柱销(GB/T 119-2000)8.3 半圆头铆钉(GB/T 867-1986) 标牌铆钉(GB/T 827-1986)GB/T 867-1986 GB/T 827-1986 第 8 页共 8 页。

六角螺栓标准

六角头螺栓标准：GB30GB21GB5782GB5783GB5780GB5781DIN931DIN933强度等级： 4.8级8.8级10.9级12.9级不锈钢A2-708.8级高强度六角螺栓材料：35#钢 45#钢淬火发黑表面：发黑、镀白锌、镀黄锌GB 5782-86（ISO 4014-1979）六角头螺栓-A级和B级材料：钢机械性能：8.8 10.9不锈钢机械性能：M4-M24 A2-70 A2-50螺纹规格 d M4M5M6M8M10M12M14M16M18M20M22M24M27M30M36（b）L<=125141618222630343842465054606678125<L<=200283236404448525660667284 L>200535761656973798597e min7.668.7911.0514.3817.7720.0323.3626.1729.5632.9537.2939.5545.2050.8560.79 k 公称 2.80 3.50 4.00 5.30 6.407.508.8010.0011.5012.5014.0015.0017.0018.7022.50 s max7.008.0010.0013.0016.0018.0021.0024.0027.0030.0034.0036.0041.0046.0055.00 L25-4020-2530-6035-8040-10045-12060-14055-16080-18065-20090-22080-240100-26090-300110-300GB 5783-86（ISO 4017-1979）六角头螺栓-全螺纹-A级和B级材料：钢机械性能：8.8 10.9不锈钢机械性能：M4-M24 A2-70 A2-50螺纹规格 d M4M5M6M8M10M12M14M16M18M20M22M24M27M30M36e min7.668.7911.0514.3817.7720.0323.3626.1729.5632.9537.2939.5545.2050.8560.79k 公称 2.80 3.50 4.00 5.30 6.407.508.8010.0011.5012.5014.0015.0017.0018.7022.50s max7.008.0010.0013.0016.0018.0021.0024.0027.0030.0034.0036.0041.0046.0055.00L8-4010-4012-5016-6520-8025-10030-10035-10035-10040-10045-10050-12055-12060-12070-1208.8级六角头螺栓材质：35#淬火发兰，8.8级单位：元/千件注：直径M42以上至M100，长度200mm以上可以定制。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A类 等。
在规定长度L范围内取20,30
在规定长度L范围内取6，10
L值选用标准 B类 C类
不为全螺纹L
在规定长度L范围内取35,40,45
除A类、B类以外的且满足不为全 螺纹L规定范围之内的所有L系列值
为全螺纹L
在规定长度L范围内取8，16，20
除A类、B类以外且满足为全螺纹L 规定范围之内的所有L系列值
b Lr k
s
六角头头部带孔螺栓-细杆-B级（GB32.2-88）
L L1
e
e
e
d

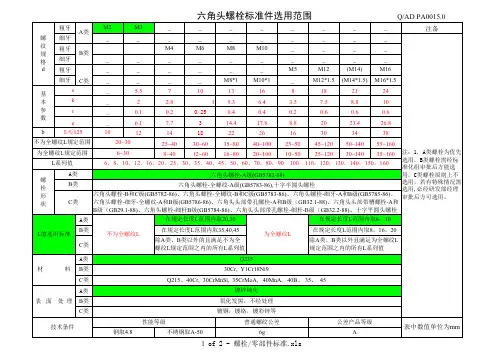

六角头螺栓标准件选用范围
