钢管单元工程质量评定表

压力钢管单元工程、安装质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单元工程划分：宜以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

2．单元工程量：填写本单元工程钢管重量（t）、管径D、壁厚δ。

3．本表是在表5.1.1～表5.1.4检查表质量评定合格基础上进行。

4．单元工程施工质量验收评定应提交下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5．压力钢管安装由管节安装、焊接与检验、表面防腐蚀等部分组成，其安装技术要求应符合《水利工程压力钢管制造安装及验收规范》（SL 432 -2008）和设计文件的规定。

压力钢管的水压试验应按SL 432和设计文件的规定进行。

6．单元工程安装质量评定标准：（1）合格等级标准：1）各检验项目均达到合格等级及以上标准。

2）设备的试验和试运行符合SL 635—2012及相关专业标准的规定；各项报验资料符合SL 635—2012的要求。

（2）优良等级标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

________________________工程表5.1.1 管节安装质量检查表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．分部工程、单元工程名称填写应与表5.1相同。

2．各检验项目的检验方法及检验数量按表E-1的要求执行。

3．管节安装前应对钢管、伸缩节和岔管的各项尺寸进行复测，并应符合SL 432和设计文件的规定。

4．管节就位调整后，应与支墩和锚栓加固焊牢，防止浇筑混凝土时管节发生变形及移位。

5．钢管、伸缩节和岔管的表面防腐蚀工作，除安装焊缝坡口两侧(l100mm)外，均应在安装前全部完成，如设计文件另有规定，则应按设计文件的要求执行。

管道工程安装质量验收评定表1. 项目名称：（填写项目名称）2. 安装单位：（填写安装单位名称）3. 施工单位：（填写施工单位名称）4. 施工日期：（填写施工日期）5. 验收日期：（填写验收日期）6. 验收人：（填写验收人的姓名）7. 管道安装情况7.1 管道类型（填写安装的管道类型，例如给水管道、燃气管道、污水管道）7.2 管道材质（填写管道材质，例如铸铁管、塑料管、钢管）7.3 管道直径（填写管道直径）7.4 管道数量（填写管道数量）7.5 管道接口（填写管道接口类型，例如法兰连接、螺纹连接、承插连接）7.6 管道施工质量（填写管道施工质量情况，包括焊接质量、接头连接质量、管道间距、管道固定等情况）8. 管道附件安装情况8.1 阀门安装（填写阀门类型、数量、位置、安装质量情况等）8.2 泵安装（填写泵类型、数量、位置、安装质量情况等）8.3 流量计安装（填写流量计类型、数量、位置、安装质量情况等）8.4 其他附件安装（填写其他附件安装情况）9. 连接件安装情况9.1 弯头安装（填写弯头类型、数量、位置、安装质量情况等）9.2 管接头安装（填写管接头类型、数量、位置、安装质量情况等）9.3 转换件安装（填写转换件类型、数量、位置、安装质量情况等）10. 管道保温情况（填写管道保温方式、保温材料、保温质量等情况）11. 管道试压情况（填写管道试压方式、试压压力、试压时间等情况）12. 管道安装质量评定（填写管道安装质量评定情况，包括合格、不合格、整改情况等）13. 管道安装质量问题汇总（列出管道安装质量存在的问题，并提出整改方案）经过上述评定和整改，本项目的管道工程安装质量已经符合安装规范和质量要求，可以进行竣工验收。

附件2工程钢筋混凝土管道安装单元工程施工质量验收评定表
钢筋混凝土管道安装单元工程施工质量验收评定表
填表要求
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按铺设管段或长度划分，以每段或长度为一个单元工程。

2、单元工程量：填写单元工程管道铺设长度（m）。

3、单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程施工“三检表”，验收评定的检验资料，原材料与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

4、检验（检查、检测）记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。

检测结果可以是实测值，也可以是偏差值，填写偏差值时必须附实测记录。

有允许偏差的，应均衡布置检测点，各检验项目的检验方法及检验数量按下表的要求执行。

5、单元工程质量标准
（1）合格等级标准：
主控项目，检验结果应全部符合验收评定标准。

一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

（2）优良等级标准：
主控项目，检验结果应全部符合验收评定标准。

一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

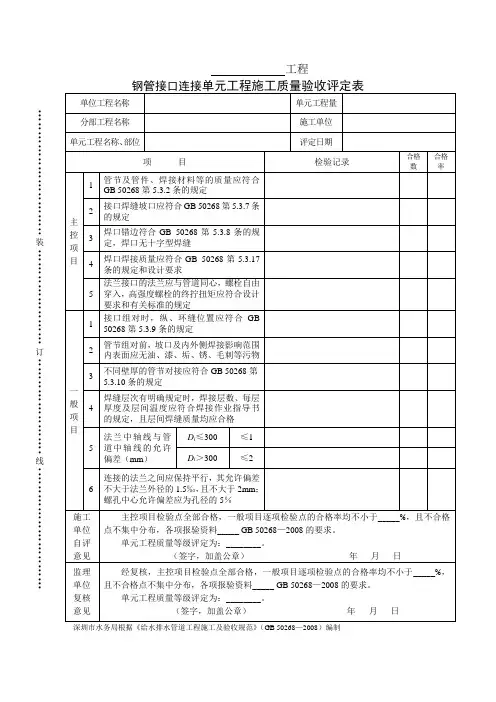

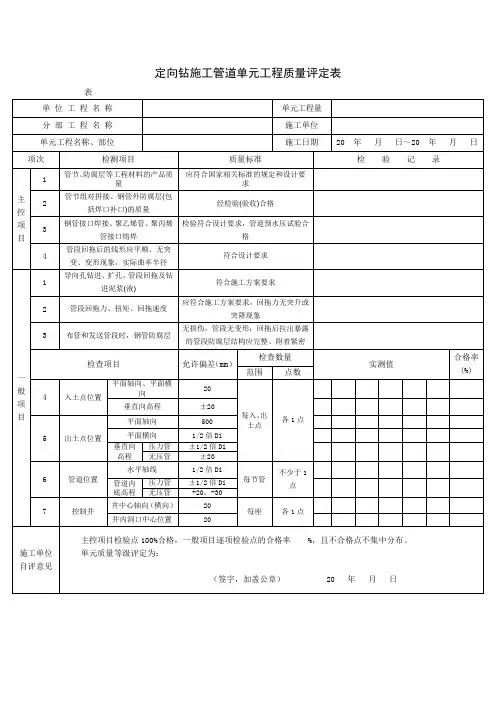

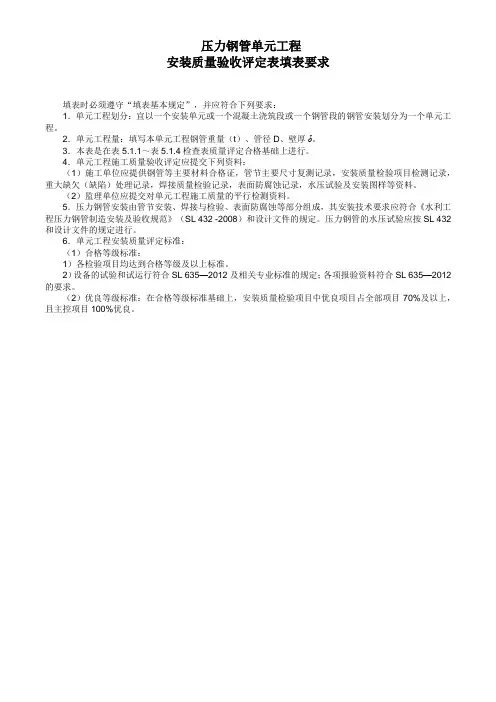

压力钢管单元工程
安装质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单元工程划分：宜以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

2．单元工程量：填写本单元工程钢管重量（t）、管径D、壁厚δ。

3．本表是在表5.1.1～表5.1.4检查表质量评定合格基础上进行。

4．单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5．压力钢管安装由管节安装、焊接与检验、表面防腐蚀等部分组成，其安装技术要求应符合《水利工程压力钢管制造安装及验收规范》（SL 432 -2008）和设计文件的规定。

压力钢管的水压试验应按SL 432和设计文件的规定进行。

6．单元工程安装质量评定标准：
（1）合格等级标准：
1）各检验项目均达到合格等级及以上标准。

2）设备的试验和试运行符合SL 635—2012及相关专业标准的规定；各项报验资料符合SL 635—2012的要求。

（2）优良等级标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

________________________工程。
