步进电机的控制原理及其单片机控制实现

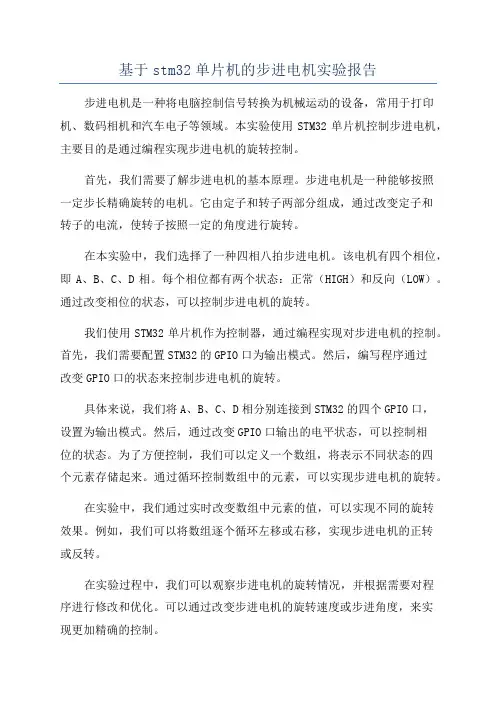

基于stm32单片机的步进电机实验报告步进电机是一种将电脑控制信号转换为机械运动的设备，常用于打印机、数码相机和汽车电子等领域。

本实验使用STM32单片机控制步进电机，主要目的是通过编程实现步进电机的旋转控制。

首先，我们需要了解步进电机的基本原理。

步进电机是一种能够按照一定步长精确旋转的电机。

它由定子和转子两部分组成，通过改变定子和转子的电流，使转子按照一定的角度进行旋转。

在本实验中，我们选择了一种四相八拍步进电机。

该电机有四个相位，即A、B、C、D相。

每个相位都有两个状态：正常（HIGH）和反向（LOW）。

通过改变相位的状态，可以控制步进电机的旋转。

我们使用STM32单片机作为控制器，通过编程实现对步进电机的控制。

首先，我们需要配置STM32的GPIO口为输出模式。

然后，编写程序通过改变GPIO口的状态来控制步进电机的旋转。

具体来说，我们将A、B、C、D相分别连接到STM32的四个GPIO口，设置为输出模式。

然后，通过改变GPIO口输出的电平状态，可以控制相位的状态。

为了方便控制，我们可以定义一个数组，将表示不同状态的四个元素存储起来。

通过循环控制数组中的元素，可以实现步进电机的旋转。

在实验中，我们通过实时改变数组中元素的值，可以实现不同的旋转效果。

例如，我们可以将数组逐个循环左移或右移，实现步进电机的正转或反转。

在实验过程中，我们可以观察步进电机的旋转情况，并根据需要对程序进行修改和优化。

可以通过改变步进电机的旋转速度或步进角度，来实现更加精确的控制。

总结起来，通过本次实验，我们了解了步进电机的基本原理，并通过STM32单片机控制步进电机的旋转。

通过编写程序改变GPIO口的状态，我们可以实现步进电机的正转、反转和精确控制。

这对于理解和应用步进电机技术具有重要意义。

一、实验目的1. 理解步进电机的工作原理及其应用领域。

2. 掌握单片机控制步进电机的技术方法。

3. 熟悉步进电机的驱动电路设计。

4. 通过实验验证步进电机控制系统的性能。

二、实验原理步进电机是一种将电脉冲信号转换为角位移的电机，具有精度高、响应快、控制简单等优点。

其工作原理是：当输入一定频率的脉冲信号时，步进电机按照一定的步距角转动。

步进电机的步距角与线圈匝数、绕组方式有关。

本实验采用单片机控制步进电机，通过编写程序实现步进电机的正转、反转、停止、转速调节等功能。

三、实验设备1. 单片机实验平台：包括51单片机、电源、按键、数码管等。

2. 步进电机驱动模块：用于驱动步进电机，包括驱动电路和步进电机本体。

3. 实验指导书。

四、实验步骤1. 搭建实验电路（1）连接单片机实验平台，包括电源、按键、数码管等。

（2）连接步进电机驱动模块，包括电源、控制线、步进电机本体等。

（3）检查电路连接是否正确，确保无误。

2. 编写控制程序（1）初始化单片机相关端口，包括P1口、定时器等。

（2）编写步进电机控制函数，包括正转、反转、停止、转速调节等功能。

（3）编写主函数，根据按键输入实现步进电机的控制。

3. 下载程序（1）将编写好的程序下载到单片机实验平台。

（2）检查程序是否下载成功。

4. 测试实验（1）观察数码管显示的转速挡次和转动方向。

（2）通过按键控制步进电机的正转、反转、停止和转速调节。

（3）观察步进电机的转动情况，验证控制程序的正确性。

五、实验结果与分析1. 实验结果（1）通过按键控制步进电机的正转、反转、停止和转速调节。

（2）数码管显示转速挡次和转动方向。

（3）步进电机按照设定的方向和转速转动。

2. 实验分析（1）通过实验验证了单片机控制步进电机的可行性。

（2）实验结果表明，控制程序能够实现步进电机的正转、反转、停止和转速调节等功能。

（3）实验过程中，需要对步进电机驱动模块进行合理设计，以确保步进电机的稳定运行。

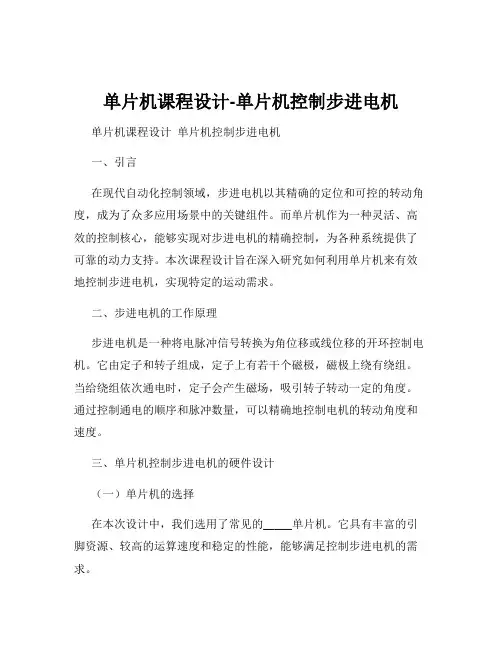

单片机课程设计-单片机控制步进电机单片机课程设计单片机控制步进电机一、引言在现代自动化控制领域，步进电机以其精确的定位和可控的转动角度，成为了众多应用场景中的关键组件。

而单片机作为一种灵活、高效的控制核心，能够实现对步进电机的精确控制，为各种系统提供了可靠的动力支持。

本次课程设计旨在深入研究如何利用单片机来有效地控制步进电机，实现特定的运动需求。

二、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。

它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。

当给绕组依次通电时，定子会产生磁场，吸引转子转动一定的角度。

通过控制通电的顺序和脉冲数量，可以精确地控制电机的转动角度和速度。

三、单片机控制步进电机的硬件设计（一）单片机的选择在本次设计中，我们选用了常见的_____单片机。

它具有丰富的引脚资源、较高的运算速度和稳定的性能，能够满足控制步进电机的需求。

（二）驱动电路为了驱动步进电机，需要使用专门的驱动芯片或驱动电路。

常见的驱动方式有全桥驱动和双全桥驱动。

我们采用了_____驱动芯片，通过单片机的引脚输出控制信号来控制驱动芯片的工作状态，从而实现对步进电机的驱动。

（三）接口电路将单片机的引脚与驱动电路进行连接，需要设计合理的接口电路。

接口电路要考虑信号的电平匹配、抗干扰等因素，以确保控制信号的稳定传输。

四、单片机控制步进电机的软件设计（一）控制算法在软件设计中，关键是确定控制步进电机的算法。

常见的控制算法有脉冲分配法和步距角细分法。

脉冲分配法是根据电机的相数和通电顺序，按照一定的时间间隔依次输出控制脉冲。

步距角细分法则是通过在相邻的两个通电状态之间插入中间状态，来减小步距角，提高电机的转动精度。

（二）程序流程首先，需要对单片机进行初始化设置，包括引脚配置、定时器设置等。

然后，根据用户的输入或预设的运动模式，计算出需要输出的脉冲数量和频率。

通过定时器中断来产生控制脉冲，并按照预定的顺序输出到驱动电路。

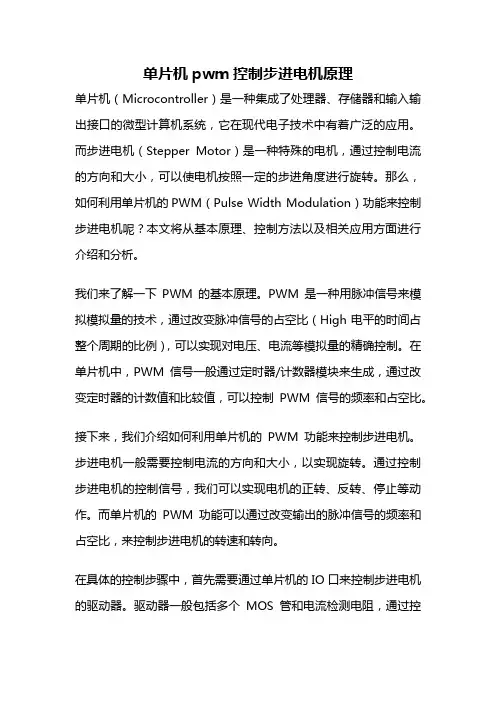

单片机pwm控制步进电机原理单片机（Microcontroller）是一种集成了处理器、存储器和输入输出接口的微型计算机系统，它在现代电子技术中有着广泛的应用。

而步进电机（Stepper Motor）是一种特殊的电机，通过控制电流的方向和大小，可以使电机按照一定的步进角度进行旋转。

那么，如何利用单片机的PWM（Pulse Width Modulation）功能来控制步进电机呢？本文将从基本原理、控制方法以及相关应用方面进行介绍和分析。

我们来了解一下PWM的基本原理。

PWM是一种用脉冲信号来模拟模拟量的技术，通过改变脉冲信号的占空比（High电平的时间占整个周期的比例），可以实现对电压、电流等模拟量的精确控制。

在单片机中，PWM信号一般通过定时器/计数器模块来生成，通过改变定时器的计数值和比较值，可以控制PWM信号的频率和占空比。

接下来，我们介绍如何利用单片机的PWM功能来控制步进电机。

步进电机一般需要控制电流的方向和大小，以实现旋转。

通过控制步进电机的控制信号，我们可以实现电机的正转、反转、停止等动作。

而单片机的PWM功能可以通过改变输出的脉冲信号的频率和占空比，来控制步进电机的转速和转向。

在具体的控制步骤中，首先需要通过单片机的IO口来控制步进电机的驱动器。

驱动器一般包括多个MOS管和电流检测电阻，通过控制MOS管的导通和断开，可以实现电机的正转和反转。

而电流检测电阻可以用于检测步进电机的电流，以保护电机不被过载。

我们需要配置单片机的定时器/计数器模块，来生成PWM信号。

定时器/计数器模块一般有多个通道，每个通道可以独立生成一个PWM信号。

通过改变定时器的计数值和比较值，可以调整PWM 信号的频率和占空比。

需要注意的是，步进电机的驱动器一般有两个输入端口，一个用于控制正转，一个用于控制反转。

因此，我们需要至少两个PWM信号来控制步进电机的转向。

我们需要在单片机的程序中编写相应的控制算法。

通过改变PWM 信号的频率和占空比，可以实现步进电机的转速和转向控制。

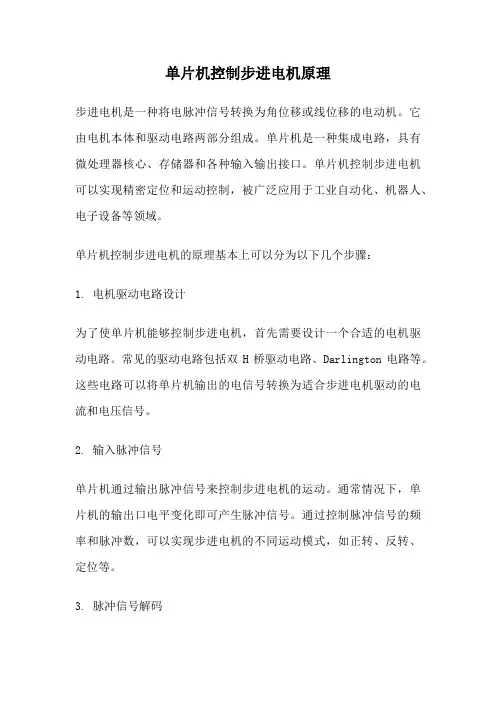

单片机控制步进电机原理步进电机是一种将电脉冲信号转换为角位移或线位移的电动机。

它由电机本体和驱动电路两部分组成。

单片机是一种集成电路，具有微处理器核心、存储器和各种输入输出接口。

单片机控制步进电机可以实现精密定位和运动控制，被广泛应用于工业自动化、机器人、电子设备等领域。

单片机控制步进电机的原理基本上可以分为以下几个步骤：1. 电机驱动电路设计为了使单片机能够控制步进电机，首先需要设计一个合适的电机驱动电路。

常见的驱动电路包括双H桥驱动电路、Darlington电路等。

这些电路可以将单片机输出的电信号转换为适合步进电机驱动的电流和电压信号。

2. 输入脉冲信号单片机通过输出脉冲信号来控制步进电机的运动。

通常情况下，单片机的输出口电平变化即可产生脉冲信号。

通过控制脉冲信号的频率和脉冲数，可以实现步进电机的不同运动模式，如正转、反转、定位等。

3. 脉冲信号解码步进电机通常采用的是开环控制，即没有反馈信号。

为了准确控制步进电机的位置，需要在单片机中设置一个计数器来记录脉冲信号的数量。

当计数器达到设定值时，即可停止脉冲信号的输出，从而实现步进电机的精确定位。

4. 控制电源步进电机通常需要较高的电流和电压来驱动，因此需要为步进电机提供稳定的控制电源。

在单片机控制步进电机时，可以通过PWM调制技术来控制电机的驱动电流和电压，以实现对步进电机的精确控制。

5. 简化控制为了简化步进电机的控制，可以使用专门设计的驱动芯片，如L298N、ULN2003等。

这些驱动芯片内部集成了驱动电路，可以直接与单片机连接，简化了电路设计和控制流程。

总结起来，单片机控制步进电机的原理是通过输出脉冲信号来控制步进电机的运动，通过脉冲信号解码实现精确定位，同时通过控制电源和简化控制电路来简化步进电机的控制过程。

单片机控制步进电机具有精确性高、可靠性好、控制灵活等优点，是现代自动化领域中不可或缺的关键技术。

单片机步进电机控制程序代码引言：步进电机是一种常见的电机类型，它具有准确的位置控制和高速运动的特点，在许多应用中被广泛使用。

为了实现步进电机的精确控制，我们需要编写相应的单片机控制程序代码。

本文将介绍一种常见的单片机步进电机控制程序代码，并详细解析其实现原理和使用方法。

一、控制原理：步进电机通过控制电流的方向和大小来控制转子的运动，常见的步进电机控制方式有两相和四相控制。

本文将以四相控制为例进行介绍。

四相控制是指通过控制四个线圈的电流状态来控制步进电机的运动。

具体控制方式有全步进和半步进两种。

全步进模式下，每一步都是四个线圈中的两个同时激活；半步进模式下，每一步都是四个线圈中的一个或两个同时激活。

在本文中，我们将介绍半步进模式的控制程序代码。

二、程序代码：下面是一段常见的单片机步进电机控制程序代码：```c#include <reg51.h>sbit A1 = P1^0;sbit A2 = P1^1;sbit B1 = P1^2;sbit B2 = P1^3;void delay(unsigned int t){unsigned int i, j;for (i = 0; i < t; i++)for (j = 0; j < 120; j++);}void main(){unsigned int i;unsigned char step[8] = {0x01, 0x03, 0x02, 0x06, 0x04, 0x0C, 0x08, 0x09};while (1){for (i = 0; i < 8; i++){P1 = step[i];delay(1000);}}}```三、代码解析：1. 引用头文件reg51.h，该头文件定义了单片机51的寄存器等相关信息。

2. 定义了四个IO口A1、A2、B1、B2，分别对应步进电机的四个线圈。

3. 定义了一个延时函数delay，用于控制电机转动的速度。

单片机驱动步进电机原理单片机驱动步进电机的原理是通过按照特定的顺序控制步进电机的绕组通电，使其产生旋转运动。

步进电机是一种将电信号转化为机械运动的设备，它通常由定子、转子和驱动组成。

在正常情况下，步进电机通过电磁场的切换来实现旋转。

单片机驱动步进电机的基本原理如下：1. 转动方向：步进电机的转动方向由控制信号的顺序决定。

单片机通过控制输出口的电平来改变绕组的通电顺序，从而改变步进电机的转动方向。

例如，逆时针旋转可按照ABCDA方式通电，而顺时针旋转可按照ABCDB方式通电。

2. 步距角度：步进电机的步距角度取决于每次电磁场的切换步骤。

单片机通过控制输出端口的频率和顺序来控制每步的角度。

例如，通常正常步进电机的步距角度为1.8度，该角度是由每个绕组之间的电磁场切换定时控制获得的。

3. 电流控制：单片机可以通过PWM技术来控制步进电机的电流大小。

PWM 技术可以实现对电机驱动引脚的高低电平及持续时间进行控制，从而实现电流的调节。

通过调节电流大小，可以使步进电机产生更大的转矩，也可以控制步进电机的速度和细分精度。

4. 加速度和减速度控制：步进电机在开始和停止时需要进行加速和减速。

单片机可以通过改变输出端口的电平和频率来控制步进电机的加速和减速过程，从而实现平滑的运动控制。

5. 反馈控制：有些情况下，需要对步进电机的位置进行准确定位。

单片机可以通过加装光电编码器或其他位置反馈传感器，实时监测步进电机的位置，从而实现精确的位置控制和反馈控制。

总结来说，单片机驱动步进电机的原理是通过控制输出端口的顺序、电平和频率来控制步进电机的转动方向、步距角度、电流大小、加速度和减速度等参数，从而实现对步进电机的运动控制。

通过这种方式，可以实现精确的位置控制、速度控制和旋转方向控制。

51系列单片机控制步进电机调速实验实验目的及要求：1、熟悉步进电机的工作原理2、熟悉51系列单片机的工作原理及调试方法3、设计基于51系列单片机控制的步进电机调速原理图(要求实现电机的速度反馈测量，测量方式：数字测量)4、实现51系列单片机对步进电机的速度控制(步进电机由实验中心提供，具体型号42BYG )由按钮控制步进电机的启动与停止；实现加速、匀速、和减速控制。

速度设定由键盘设定，步进电机的反馈速度由LED数码管显示。

实验原理：步进电机控制原理一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。

步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

因此步进电动机是一种把脉冲变为角度位移（或直线位移）的执行元件。

步进电动机的转子为多极分布，定子上嵌有多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电动机的转子就前进一步。

由于输入的是脉冲信号，输出的角位移是断续的，所以又称为脉冲电动机。

随着数字控制系统的发展，步进电动机的应用将逐渐扩大。

步进电机区别于其他控制电机的最大特点是，它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。

步进电机的驱动电路根据控制信号工作，控制信号可以由单片机产生。

电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图：(图2所示)图1 是反应式步进电动机结构示意图，它的定子具有均匀分布的六个磁极，磁极上绕有绕组。

第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。

2. 掌握单片机与步进电机驱动模块的接口连接方法。

3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。

4. 通过实验，加深对单片机控制系统的理解。

二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。

步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。

2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。

3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。

三、实验设备1. 单片机开发板：例如STC89C52、STM32等。

2. 步进电机驱动模块：例如ULN2003、A4988等。

3. 双相四线步进电机。

4. 按键。

5. 数码管。

6. 电阻、电容等元件。

7. 电源。

四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。

（2）将按键的输入端连接到单片机的P3.0口。

（3）将数码管的段选端连接到单片机的P2口。

（4）将步进电机驱动模块的电源端连接到电源。

（5）将步进电机连接到驱动模块的输出端。

2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。

（2）编写按键扫描函数，用于读取按键状态。

（3）编写步进电机控制函数，实现正反转、转速和定位控制。

（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。

3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。

单片机控制步进电机原理1.步进电机的工作原理：步进电机是一种可以通过电脉冲控制转动的电机。

它由定子和转子组成，定子上包含两个或多个电磁线圈，转子上则有若干个磁极。

当电流通过定子线圈时，会在电磁线圈周围产生磁场，这个磁场会与转子上的磁极相互作用，从而使转子发生运动。

2.单片机的工作原理：单片机是一种集成电路，具有微处理器的功能。

它能够执行预先编程好的指令集，通过控制输入输出口、时钟等来与外部设备进行交互，并实现各种控制功能。

3.单片机控制步进电机的原理：单片机通过输出脉冲来控制步进电机的转动。

具体原理如下：3.1电流控制：步进电机的线圈需要传输一定的电流才能发生磁场，从而使转子运动。

单片机通过控制电流驱动电路，可以控制步进电机的电流大小和方向。

常用的电流驱动电路包括恒流驱动和恒压驱动两种。

3.2相序控制：步进电机的转子上有若干个磁极，定子上有若干个线圈。

通过改变线圈的电流方向和大小，可以改变和转子磁极的相互作用，从而使转子以一定的步进角度转动。

单片机可以通过输出信号控制线圈的开关，实现相序的控制。

常用的相序控制方法有全步进控制和半步进控制两种。

全步进控制是指每个电流线圈都只有两种状态：通电和断电。

通过改变线圈的通电组合，可以控制步进电机的转动方向和步进角度。

半步进控制是指每个电流线圈可以有更多的状态，通电组合包括正流、反流和断电三种。

通过改变线圈的通电组合，可以控制步进电机的转动方式，使其能够实现更小的步进角度。

单片机可以根据需要选择相应的控制方式，将相应的控制信号输出给步进电机，从而实现步进电机的转动控制。

4.单片机控制步进电机的具体步骤：4.1初始化：设置单片机的工作模式、时钟和引脚功能等。

4.2设置相序和电流：根据步进电机的类型和要求，设置相应的相序和电流。

常用的方法是通过编写相序表格，并将其存储到单片机内部的存储器中。

4.3通过输出脉冲生成程序：编写控制程序，在程序中定义脉冲个数、频率和方向等参数，并生成相应的输出信号。

基于单片机AT89C52的步进电机的控制器设计步进电机是一种非常常见的电机类型，由于其具有精准定位、适应高速运动以及控制简单等特点，被广泛应用于各种自动化设备中。

本文将从步进电机的工作原理、控制方式以及基于单片机AT89C52的步进电机控制器设计等方面展开阐述。

首先，我们来了解步进电机的工作原理。

步进电机是一种特殊的同步电动机，它具有内置的磁化轭，在没有外部励磁的情况下也能自动旋转。

步进电机的旋转是由控制电流方向和大小来实现的。

通常情况下，步进电机每转动一定角度，称为“步距角”，它可以是1.8度、0.9度、0.45度等，不同的步距角决定了电机的分辨率。

步进电机的控制方式主要有全步进和半步进两种。

全步进是指每次控制信号脉冲后，电机转动一个步距角。

而半步进则是在全步进基础上，在脉冲信号中引入一半步距角的微调。

控制信号脉冲可以是脉冲序列或者方波信号。

基于单片机AT89C52的步进电机控制器设计主要包括控制信号发生器的设计和步进电机驱动电路的设计。

控制信号发生器负责产生相应的控制信号脉冲，而步进电机驱动电路将这些脉冲信号转化为电流信号驱动步进电机。

控制信号发生器的设计可以采用定时器/计数器模块来实现。

AT89C52芯片具有可编程的定时器/计数器，可以用来产生控制信号的脉冲。

通过设置定时器的工作方式和计数值，可以实现不同频率、占空比的控制脉冲。

步进电机驱动电路的设计主要包括功率级驱动电路和电流控制电路。

功率级驱动电路负责将控制信号转化为足够大的电流驱动步进电机，通常采用功率放大器来实现。

电流控制电路则用来控制驱动电流的大小，使步进电机能够顺畅工作。

电流控制电路通常采用可调电阻、电流检测电阻和比较器等元件组成。

在步进电机控制器设计中，还需要考虑到步进电机的特性和应用需求。

例如，步进电机的电源电压、额定电流、阻抗、扭矩等参数需要与驱动电路匹配。

此外，还需要考虑到步进电机的机械结构、位置传感器、防重叠措施等因素。

单片机课程设计单片机控制步进电机单片机课程设计：单片机控制步进电机单片机（Microcontroller）是一种集成了中央处理器、存储器和输入/输出接口的微型计算机。

而步进电机（Stepper Motor）是一种将电脉冲信号转换为机械角位移的电磁设备。

在单片机课程设计中，控制步进电机是一项常见的任务。

本文将介绍如何使用单片机来控制步进电机，并展示一个基于单片机的课程设计实例。

一、步进电机的原理及特点步进电机是一种将电脉冲信号转换为机械位移的设备，其主要特点包括精密定位、易控制、低成本、没有超额负荷等。

步进电机通常由定子和转子组成，定子上的绕组通电产生磁场，而通过改变绕组通电的顺序和时序，可以实现步进电机的运动控制。

二、单片机控制步进电机的原理为了实现对步进电机的控制，我们需要使用单片机来产生相应的控制信号。

步进电机通常由一个驱动器和若干相继续组成。

单片机通过发出适当的信号给驱动器，进而控制电机的运动。

具体而言，单片机需要控制步进电机的相序、步数和速度。

1. 步进电机的相序控制步进电机的相序控制是通过依次激活不同相继的绕组，实现转子的转动。

单片机通过输出对应的高低电平信号给驱动器，从而控制绕组的激活顺序。

常见的步进电机驱动方式包括全步进和半步进。

2. 步进电机的步数控制步进电机的步数控制是通过控制单片机输出的脉冲数，来实现电机的旋转角度。

根据电机的分辨率和精度需求，我们可以设定单片机输出的脉冲数，从而控制电机的步进角度。

3. 步进电机的速度控制步进电机的速度控制是通过调节单片机输出脉冲信号的频率来实现的。

频率越高，电机转动的速度越快；频率越低，则电机转动的速度越慢。

单片机可以通过定时器等方式产生相应的脉冲频率来控制步进电机的转速。

三、基于单片机的步进电机控制课程设计实例下面将展示一个基于单片机的步进电机控制课程设计实例，该设计基于C语言编程，使用Keil软件进行开发。

设计要求：设计一个步进电机控制系统，使步进电机以设定的转速顺时针旋转一定圈数，并能逆时针旋转一定圈数。

《基于单片机的步进电机控制系统研究》篇一一、引言随着科技的发展，步进电机因其高精度、低噪音、易于控制等优点，在各个领域得到了广泛的应用。

然而，传统的步进电机控制方式存在控制精度低、响应速度慢等问题。

因此，基于单片机的步进电机控制系统应运而生，其具有体积小、控制精度高、响应速度快等优点。

本文旨在研究基于单片机的步进电机控制系统的设计原理、实现方法以及应用前景。

二、步进电机控制系统的基本原理步进电机是一种将电信号转换为机械运动的设备，其运动过程是通过一系列的步进动作实现的。

步进电机的控制原理主要是通过改变电机的电流和电压，使电机按照设定的方向和速度进行旋转。

三、基于单片机的步进电机控制系统设计基于单片机的步进电机控制系统主要由单片机、步进电机驱动器、步进电机等部分组成。

其中，单片机是控制系统的核心，负责接收上位机的指令，并输出相应的控制信号给步进电机驱动器。

步进电机驱动器则负责将单片机的控制信号转换为适合步进电机工作的电流和电压。

在硬件设计方面，我们选择了一款性能稳定、价格适中的单片机作为主控制器，同时设计了相应的电路和接口，以实现与上位机和步进电机驱动器的通信。

在软件设计方面，我们采用了模块化设计思想，将系统分为初始化模块、控制模块、通信模块等部分，以便于后续的维护和升级。

四、基于单片机的步进电机控制系统的实现在实现过程中，我们首先对单片机进行了初始化设置，包括时钟设置、I/O口配置等。

然后，通过编程实现了对步进电机的控制，包括步进电机的启动、停止、正反转以及速度调节等功能。

此外，我们还实现了与上位机的通信功能，以便于实现对步进电机的远程控制和监控。

五、实验结果与分析我们通过实验验证了基于单片机的步进电机控制系统的性能。

实验结果表明，该系统具有较高的控制精度和响应速度，能够实现对步进电机的精确控制。

同时，该系统还具有较好的稳定性和可靠性，能够在各种复杂环境下正常工作。

此外，我们还对系统的抗干扰能力进行了测试，结果表明该系统具有较强的抗干扰能力。

单片机控制步进电机的原理
单片机控制步进电机是通过对步进电机的相序进行控制，从而实现不同的转动效果。

步进电机通常由定子和转子组成，定子上的绕组接通不同的电流即可实现不同的步进角度。

在单片机控制步进电机过程中，首先需要电源为步进电机提供工作电压。

然后，通过单片机的输出引脚来控制步进电机驱动器的相序，驱动器根据接收到的相序信号，将不同的电流通入步进电机的不同相序绕组，从而引起转子的步进运动。

单片机通常会配置一个时序驱动器，用来产生相序信号。

时序驱动器内部会保存一个相序表，包含所有可能的相序组合。

单片机通过改变时序驱动器的输入信号，来改变驱动器输出的相序信号，从而实现对步进电机的控制。

在实际应用中，单片机一般使用脉冲信号来驱动步进电机。

每个脉冲信号会引起步进电机转动一个固定的角度，这个角度取决于步进电机的结构特性，如步距角等。

通过改变脉冲信号的频率和相序，可以控制步进电机的转速和转向。

例如，正转时，依次给出相序A、B、C、D；反转时，依次给出相序D、C、B、A。

这样，单片机通过控制相序信
号的变化，就能控制步进电机的运动模式。

除此之外，单片机还可以结合其他传感器信息来实现更复杂的步进电机控制。

例如，通过接收光电传感器的信号，可以实现步进电机在指定位置停止；通过接收陀螺仪的信号，可以实现
步进电机的姿态控制等。

总之，单片机控制步进电机的原理是通过改变步进电机的相序，从而控制步进电机的转动效果。

这样的控制方式简单可靠，广泛应用于各种工业自动化和机器人控制领域。

基于单片机的步进电机的控制器设计在现代工业自动化和控制领域中，步进电机因其精确的定位和可控的旋转角度而得到了广泛的应用。

而设计一个高效、稳定且易于操作的基于单片机的步进电机控制器则成为了实现精确控制的关键。

一、步进电机的工作原理要设计步进电机的控制器，首先需要了解步进电机的工作原理。

步进电机是一种将电脉冲信号转换成角位移或线位移的开环控制电机。

它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。

当给定子绕组依次通电时，产生的磁场会驱动转子按照一定的方向和步距角转动。

步距角是指每输入一个电脉冲信号，转子所转过的角度。

步距角的大小取决于电机的结构和控制方式。

常见的步距角有 18°、09°等。

通过控制输入电脉冲的频率和数量，可以精确地控制步进电机的转速和转角。

二、单片机的选择在设计控制器时，单片机的选择至关重要。

常见的单片机如 51 系列、STM32 系列等都可以用于控制步进电机。

51 系列单片机价格低廉，开发简单，但性能相对较低；STM32 系列单片机性能强大，资源丰富，但开发难度相对较大。

考虑到控制的精度和复杂程度，我们可以选择STM32 系列单片机。

例如，STM32F103 具有较高的处理速度和丰富的外设接口，能够满足步进电机控制器的需求。

三、控制器的硬件设计硬件设计主要包括单片机最小系统、驱动电路、电源电路等部分。

单片机最小系统是控制器的核心，包括单片机芯片、时钟电路、复位电路等。

STM32F103 的最小系统通常需要外部晶振提供时钟信号，以及合适的复位电路保证单片机的可靠启动。

驱动电路用于放大单片机输出的控制信号，以驱动步进电机工作。

常见的驱动芯片有 ULN2003、A4988 等。

以 A4988 为例，它可以接收来自单片机的脉冲和方向信号，并输出相应的电流来驱动步进电机。

电源电路则为整个系统提供稳定的电源。

通常需要将外部输入的电源进行降压、稳压处理，以满足单片机和驱动电路的工作电压要求。

基于stm32单片机的步进电机实验报告基于STM32单片机的步进电机实验报告一、引言步进电机是一种特殊的电机，其转子能够以离散的步长进行旋转。

在许多自动化控制系统中，步进电机被广泛应用于精密定位、打印机、机床等领域。

本实验旨在利用STM32单片机控制步进电机的运转，实现准确的位置控制。

二、实验原理步进电机的运转原理是通过控制电流来驱动电机的转子旋转。

常见的步进电机有两相和四相两种，本实验使用的是四相步进电机。

步进电机的控制方式主要有两种：全步进和半步进。

1. 全步进控制方式全步进控制方式是通过依次给定步进电机的四个相位施加电压，使得电机转子以固定的步长旋转。

具体控制方式如下：- 给定一个相位的电流，使得该相位的线圈产生磁场，使得转子对齿极的磁场产生吸引力，使得转子顺时针或逆时针旋转一定的角度；- 施加下一个相位的电流，使得转子继续旋转一定的角度；- 通过依次改变相位的电流，控制转子的旋转方向和步长。

2. 半步进控制方式半步进控制方式是在全步进的基础上，通过改变相位的电流大小，使得转子旋转的步长变为全步进的一半。

具体控制方式如下：- 给定一个相位的电流，使得该相位的线圈产生磁场，使得转子对齿极的磁场产生吸引力，使得转子顺时针或逆时针旋转一定的角度；- 施加下一个相位的电流，使得转子继续旋转一定的角度，但步长变为全步进的一半；- 通过改变相位的电流大小，控制转子的旋转方向和步长。

三、实验器材与步骤1. 实验器材：- STM32单片机开发板- 步进电机- 驱动电路- 电源2. 实验步骤：(1) 将STM32单片机开发板和驱动电路连接起来，确保连接正确无误。

(2) 编写STM32单片机的控制程序，通过控制引脚输出高低电平，实现步进电机的控制。

(3) 将步进电机连接到驱动电路上。

(4) 将电源接入驱动电路，确保电源稳定。

(5) 运行STM32单片机的控制程序，观察步进电机的运转情况。

四、实验结果与分析经过实验，我们成功地利用STM32单片机控制步进电机的运转。

单片机步进电机控制实训报告一、实训目的本次单片机步进电机控制实训的主要目的是让我们深入了解单片机的工作原理和编程方法，掌握如何通过单片机来实现对步进电机的精确控制。

通过实际操作和调试，提高我们的动手能力和解决问题的能力，培养我们的工程实践思维和创新意识。

二、实训设备1、单片机开发板：用于编写和下载控制程序。

2、步进电机：本次实训使用的是两相四线步进电机。

3、驱动模块：用于驱动步进电机工作。

4、电源：为整个系统提供稳定的电源。

5、杜邦线若干：用于连接电路。

6、电脑：用于编写和调试程序。

三、实训原理1、步进电机工作原理步进电机是一种将电脉冲信号转换成角位移或线位移的开环控制电机。

它通过按一定顺序给电机的各相绕组通电，从而使电机按特定的方向转动。

每输入一个脉冲，电机就转动一个固定的角度，这个角度称为步距角。

2、单片机控制原理单片机通过输出特定的脉冲序列来控制步进电机的转动。

通过编程设置脉冲的频率和个数，可以实现对电机转速和转动角度的精确控制。

同时，还可以通过读取外部传感器的信号，实现对电机的闭环控制。

四、实训步骤1、硬件连接首先，将步进电机的四根引线与驱动模块的相应接口连接好。

然后，将驱动模块的控制引脚与单片机开发板的 I/O 口相连。

确保连接牢固，避免接触不良导致的故障。

2、程序编写使用 C 语言在 Keil 软件中编写单片机控制程序。

主要包括初始化设置、脉冲产生函数、转速和转向控制函数等。

通过设置不同的参数，可以实现对电机的各种控制功能。

3、程序下载将编写好的程序编译生成 hex 文件，并通过下载器将其下载到单片机开发板中。

4、系统调试接通电源，观察电机的转动情况。

通过调整程序中的参数，如脉冲频率、转动角度等，使电机达到预期的工作效果。

同时，检查电机的运行是否平稳，有无异常噪声和振动。

五、遇到的问题及解决方法1、电机不转动首先检查硬件连接是否正确，特别是电源和信号线是否接反或接触不良。

然后检查程序中的控制参数是否设置正确，脉冲频率是否过低。
