监理新手识图：16G101梁的平面表示法图文教程今天学习有关梁的平面表示方法。

首先打开16g101-1图集第26页，首先清楚梁的原位标注和集中标注这两个概念，原位标注就是表达梁的特殊数值，集中标注表达的是梁的通用数值，如图一：图一从图中看出除了蓝色字体标注为集中标注外，其余部分数字全部为原位标注。

咱们先从集中标注说起：KL2表示该框架梁编号；(2A)表示该框架梁为两个跨度，A 就是一端带悬挑，如果是B那就是两端带悬挑；300*650是表示梁的断面尺寸，宽为300毫米，高为650毫米；Ф8@100/200(2)表示该梁箍筋直径为8mm，加密区中心间距为100毫米，非加密区间距为200毫米，（2）表示箍筋为2肢箍，2Φ25表示梁上部钢筋为两根直径25的通长钢筋；G4Φ10表示构造钢筋4根直径为10mm的一级钢，在梁的两侧对称布置；（-0.100）表示该梁顶面标高低于结构层标高10cm。

接下来我们说说原位标注：1节点：2Φ25+2Φ22表示该支座上部钢筋为除2根直径25mm的通长钢筋外还有两根直径22mm的非贯通筋，如图中1-1剖面。

2节点：6Φ252/4表示该跨底部配置6根直径25mm的二四分开，底部第一排配置4根25，二排配置2根25，此处钢筋表示在该跨为通长筋。

如图中1-1和2-2剖面。

3节点：6Φ254/2表示在该支座两端的钢筋一排共有四根25钢筋，其中两根为通长两根为非通长，二排筋为两根25非通长筋。

4节点：同2节点，底部配置通长4根25钢筋。

5节点：两侧是两根通长25钢筋，2根非通长25钢筋。

6节点：即悬挑部分2Φ16表示底部配置钢筋，Φ8@100（2）表示该跨箍筋为直径8间距为100的两肢箍。

图二前面还有两个问题大家可能没有明白：1、非贯通筋的长度，我们翻开16g101-1第84页：如图从图中看端支座伸出长度一排钢筋Ln1/3，二排为Ln1/4，Ln1为净跨值；中间支座为两侧净跨取最大值。

6G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。

2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。

2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它—因构件构造要求或施工安装需要而配置的构造筋。

如腰筋、预埋锚固筋、预应力筋，环等。

二、钢筋的连接方式钢筋的三种连接方式及要求施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。

焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。

焊接网较小钢筋直径不得小于较大直径的60%。

2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。

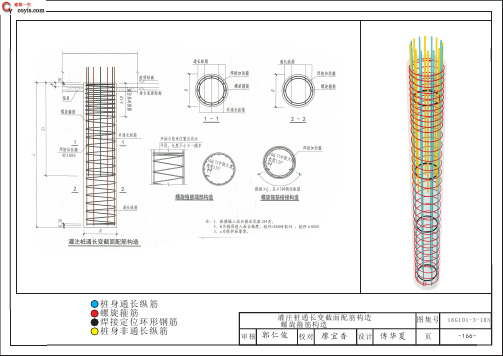

灌注桩通长变截面配筋构造桩身通长纵筋螺旋箍筋焊接定位环形钢筋基础联系梁 JLL 配筋构造图集号图集号16G101-3-105基础联系梁 JLL 配筋构造1.基础联系梁的第一道箍筋距柱边缘50mm 开始设置2. 当上部结构底层地 面以下 设置基础联系梁时，上部结构底层框架柱下端的箍筋加密高度从基础连系梁顶面开始计算，基础联系梁顶面至基础顶面短柱的箍筋。

注：非框架梁图集号16G101-3-106构造,基础梁后浇带HJD 构造基础梁上部贯通纵筋基础梁下部贯通纵筋附加放水层,垫层相应下落300(贯通留筋)附加放水层,垫层相应下落50300按设计标注,且≥800≥30≥L L300≥(L L +60)且≥800基础梁后浇带HJD 构造(100%搭接留筋)附加放水层，垫层相应下落300≥L L≥(L L +60)且≥800≥30后浇带HJD 下抗水压垫层构造向贯通纵筋向贯通纵筋向贯通纵筋向贯通纵筋向贯通纵筋同板顶部同向配筋同板顶部同向配筋同板底部同向配筋基坑同一层面两向正交钢筋的上下位置与基础底扳对应相同基础底板同一层面的（当图例坡度＜1：6时钢筋可连通）abh61la图集号16G101-3-108构造（棱台与棱柱形)h dl a (l a B)12棱台状上柱墩SZD箍筋箍筋(矩形截面)c 1c 1c1c1图集号.当纵筋直锚长度不足时，可伸至基础平板顶之后水平弯折 。

下柱墩XZD 构造（倒棱台与倒棱柱形)图集号16G101-3-109基础平板上部Y 向贯通纵筋基础平板上部X 向贯通纵筋柱矩形或方柱基础平板下向纵筋基础平板下部Y 向纵筋基础平板上部Y 向贯通纵筋基础平板上向贯通纵筋矩形柱或方柱基础平板下部X 向纵筋基础平板下部Y 向纵筋水平箍筋矩形柱或方柱水平箍筋基础平板上部X 向贯通纵筋基础平板上部Y 向贯通纵筋矩形柱或方柱水平箍筋下柱墩XZD 构造（倒棱台与倒棱柱形)图集号16G101-3-110防水底板 JB 与各类基础的连接构造防水底板上部X 向钢筋防水底板上防水底板下防水底板下部X 向钢筋向钢筋向钢筋向钢筋向钢筋防水底板上部X 向钢筋防水底板上向钢筋防水底板下部X 向钢筋防水底板下部Y 向钢筋向钢筋向钢筋向钢筋向钢筋向钢筋向钢筋向钢筋中板位防水底板（二）L aL a≤5d防水层和垫层L a L a 底板位防水底板(一)aa aa l l l l >5d底板位防水底板(二)防水层和垫层-174-审核设计页图集号16G101-3-111配筋构造傅华夏廖宜香3窗井墙 CJQ 配筋构造三维钢筋示意图窗井墙 CJQ 配筋构造 三维钢分解图CJQ 配筋构造三维钢分解图。

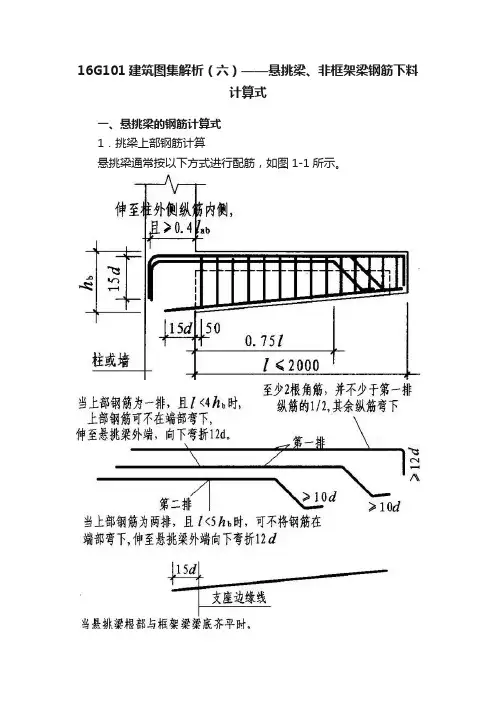

16G101建筑图集解析（六）——悬挑梁、非框架梁钢筋下料计算式一、悬挑梁的钢筋计算式1．挑梁上部钢筋计算悬挑梁通常按以下方式进行配筋，如图1-1所示。

图1-1 悬挑梁配筋图悬挑梁上部钢筋长度＝净跨长+左支座锚固长度+12d-保护层厚度2．悬挑梁下部钢筋计算悬挑梁下部钢筋长度＝净跨长+左支座锚固长度3．端支座负筋计算端支座负筋长度（第一排）＝净跨长/3+支座锚固长度端支座负筋长度（第二排）＝净跨长/4+支座锚固长度4．悬挑跨跨中钢筋计算悬挑跨跨中钢筋长度＝第一跨净跨长/3+支座宽+悬挑净跨长+12d-保护层二、屋面框架梁钢筋计算屋面框架梁纵向钢筋构造如图1-2所示。

图1-2 屋面框架梁纵向钢筋构造屋面框架除上部通长筋和端支座负筋弯折长度伸至梁底，其他钢筋的算法和楼层框架梁相同。

（1）屋面框架梁上部贯通筋长度屋面框架梁上部筋长度＝通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）*2（2）屋面框架梁上部第一排负筋长度屋面框架梁上部第一排端支座负筋长度＝净跨Lnl/3+（左端支座宽-保护层）+弯折（梁高-保护层）（3）屋面框架梁上部第二排负筋长度屋面框架梁上部第二排端支座负筋长度＝净跨Lnl/4+（左端支座宽-保护层）+弯折（梁高-保护层）三、非框架梁钢筋计算非框架梁配筋构造，见图1-3图1-3 非框架梁配筋构造非框架梁上部纵筋长度＝通跨净长l n+左支座宽+右支座宽-2*保护层厚度+2*15d1．非框架梁为弧形梁时当非框架梁直锚时：下部通长筋长度＝通跨净长l n+2*l a当非框架梁不为直锚时：下部通长筋长度＝通跨净长l n+左支座宽+右支座宽-2*保护层厚度+2*15d非框架梁端支座负筋长度＝l n/3+支座宽-保护层厚度+15d非框架梁中间支座负筋长度＝max（l n/3，2l n/3）+支座宽2．非框架梁为直梁时下部通长筋长度＝通跨净长l n+2*12d当梁下部纵筋为光圆钢筋时下部通长筋长度＝通跨净长l n+2*15d非框架梁端支座负筋长度＝l n/5+支座宽-保护层厚度+15d当端支座为柱、剪力墙、框支梁或深梁时非框架梁端支座负筋长度＝l n/3+支座宽-保护层厚度+15d非框架梁中间支座负筋长度＝max（l n/3，2l n/3）+支座宽。
