X线摄影体位

胸锁关节后前斜位摄影体位患者俯卧于摄影台上，两手放于身旁。

身体正中面或脊柱对暗盒或台面中线。

下颌前伸，支撑头部，使肢体更靠近暗盒。

胸锁关节放于暗盒中心。

中心线向被检侧（左或右）倾斜15”～20”角，经第3胸椎左或右侧射至暗盒中心；左右两侧分别摄影，暗盒用铅橡皮遮挡。

用途常规位置。

胸锁关节侧位摄影体位患者侧立于摄片架前，两足分开，使身体站稳。

头稍向后仰，两臂在背后交叉，胸部向前挺出，两肩尽量后倾．胸骨颈切迹对暗盒中心。

中心线对准胸锁关节，与暗盒垂直。

用途常规位置。

膈上肋骨后前位摄影体位患者站立于摄片架前，面向暗盒，两足分开，使身体站稳。

身体正中面或脊柱对暗盒中线。

头稍抬高。

暗盒上缘超出肩部，下颌置于暗盒上缘，使胸部更能靠近暗盒。

两肘弯曲，手背放于髋部，两臂和肩部尽量内转，使肩胛骨影像不与肋骨重叠．中心线对准第4胸椎，与暗盒垂直。

用途常规位置。

膈上肋骨前后位摄影体位患者站立于摄片架前，背向暗盒，两足分开，使身体站稳。

两手上举抱头，然后将身体向被检测转45o角，使被检侧腋背部紧靠暗企。

将脊柱至胸腔外侧缘的中点对暗盒中线，暗盒上缘须超过肩部。

中心线对准胸骨颈切迹，通过第2胸椎间隙，与暗盒垂直。

用途用以检查腋部肋骨的病变或外伤。

膈上肋骨前后斜位摄影体位患者站立于摄片架前，背向暗盒，两足分开，使身体站稳。

两手上举抱头，然后将身体向被检侧转45o角，使被检侧腋背部紧靠暗盒。

将脊柱至胸腔外缘的中点对暗盒中线，暗盒上缘超过肩部。

中心线对准胸骨颈切迹，通过第2胸椎间隙，与暗盒垂直。

用途用以检查腋部肋骨的病变或外伤。

膈上肋骨后前斜位摄影体位患者站立于摄片架前．面向暗盒，两足分开，使身体站稳。

两手上举抱头，或将健侧手臂上举，被检侧肘部弯曲，手腕放于髋部，手臂及肩部尽量内转。

然后将身体向被检侧转45o角，使被检侧的胸腋部靠近暗盒，并将脊柱至胸腔外侧缘中点对暗盘中线，暗盒上缘须超出肩部。

中心线对准第3胸椎，通过胸骨颈切迹，与暗盒垂直。

：第十三章第一节常见X线摄影体位及其标准影像所见一、头部X线摄影（一）头颅后前位1、体位要点（1）被检者俯卧于摄影床上，正中矢状面垂直于床面，并重合探测器中线。

（2）下颌内收，额部及鼻尖紧贴床面，听眦线垂直于床面。

2、中心线中心线自枕外隆凸经眉间垂直射入探测器。

3、标准影像（1）显示头颅正位影像，照片包括全部颅骨及下颌骨升支。

（2）矢状缝及鼻中隔影像居中，眼眶、上颌窦、筛窦等左右对称显示。

（3）顶骨及两侧颞骨的影像对称，距照片边缘等距离。

（4）颞骨岩部上缘位于眼眶内正中，或内听道显示于眼眶正中。

内听道显示清楚，两侧无名线距颅板等距离。

（5）颅骨骨板及骨质结构显示清晰。

（二）头颅侧位1、体位要点（1）被检者俯卧于摄影床上，身体长轴与床面中线平行。

（2）头部侧转，被检侧靠近床面，矢状面与床面平行，瞳间线与床面垂直。

（3）被检侧上肢内旋置于身旁，下肢伸直，对侧上肢曲肘握拳垫于颏下，下肢屈曲以支撑身体。

（4）下颌内收，额鼻线（前额与鼻尖间的连线）与探测器中线平行。

2、中心线中心线对准外耳孔前、上各2.5cm处垂直射入探测器。

3、标准影像（1）显示头颅侧位影像，照片包括全部颅骨及下颌骨升支。

（2）照片的上缘包括顶骨，前缘包括额骨、鼻骨，后缘包括枕外隆凸。

（3）蝶鞍位于照片正中略偏前，蝶鞍各缘呈单线的半月状阴影，无双边影。

（4）前颅窝底线重叠为单线，两侧乳突外耳孔、下颌骨小头基本重叠。

（5）听眶线与照片长轴平行。

（6）颅骨内、外板和板障及颅缝影显示清晰。

（三）头颅前后半轴位1、体位要点（1）仰卧正位、站立位或坐位均可。

（2）头颅正中矢状面垂直于台面中线，两外耳孔与台面等距。

下颌稍内收。

2、中心线中心线向足侧倾斜25°～30°角，对准眉间上方8～10cm处经枕外隆凸射入探测器。

3、标准影像（1）显示顶枕部、枕骨、岩骨及枕骨大孔后1/2区域。

（2）矢状缝位于照片正中，左右岩椎部基本对称。

（3）枕大孔内显示出鞍背。

• 摆位置 根据摄影部位和检查目的，用标准位置摆放好，通常将检查部位放置与 暗盒中心，并以最舒适的位置投照，尽量减少被检者的痛苦
A
11
• 曝光机后期处理 以上步骤完成后，调节校正控制台上各种曝光条件，然后曝
光，投照完毕后对图像进行黑白、对比度等图像后处理，根据被检部位等正确裁 剪图像大小，并做好左右标记，最后保存发送至报告台。
• 投照位置确定 一般采用常规位置投照，遇有特殊病例需要特殊位置投照。
A
9
• 胶片标记的位置 将铅字标记放在暗盒适当部位，以不影响诊断范围为准，最好 是靠近边缘处。
• 滤线器的选择 一般厚度超过12cm者，如脊柱，胸腹部等部位投照，都需采用 滤线器。对婴幼儿和儿童的腹部、脊柱等部位投照，原则上也采用滤线器。
A
12
（三）、十字定位投照法
• 床面十字定位：在摄影床纵向中心经头侧画一直线，与床面中心线相交并成 直角。调整X线管垂直床面，对准床面十字中心，移动床下滤线器，使X线管 中心线、床面十字线、床下滤线器与胶片中心在同一直线上。用次方法投照， 简单准确、快速合理。
A
13
thank you！
A
14
•
内旋、外旋位：四肢以自身的纵轴为轴心做旋转运动，向 内旋转为内旋位，向外做旋转为外旋位。
• 内收、外展位：当关节沿冠状面活动，关节组成骨向正中 矢状面方向活动为内收位。反之为外展位。
A
6
（五）、摄影方向
• 矢状方向：前后位（AP）;前后位（VD）；背腹 像（DV）
• 冠状方向：左右向（LR）；右左向（RL）
• 衣物的处理 在投照前嘱咐被检者脱去影响X线穿透力的物质或衣服，如发夹， 饰品、膏药等。
A
10

第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢显示部位： 膝关节侧位影像。
第四节 骨骼系统摄影
• 【注意事项】 为使股骨内外髁保持投影重叠，可将小腿用棉垫 或沙袋垫高。 【评价标准】 1．股骨内外髁重迭； 2．股骨与髌骨分离，髌股关节间隙清晰。 【质控要点】 1．身体侧卧股骨下垫棉垫使股骨与胶片成6o角； 2．跟骨下垫高使胫骨平行胶片； 3．中心垂直通过髌骨下缘。
第四节 骨骼系统摄影
髋关节水平侧位
➢ 体 位：仰卧，臀部垫高，探测器侧立于髂骨 嵴外上方，与身体正中矢状面约成45°角。对 侧大腿抬起，膝部弯曲固定，保持身体稳定。 胶片上缘超过髂骨嵴，下缘超过大粗隆。
➢ 中心线经股骨内侧中点，与探测器垂直，呈 水平方向射入探测器中心。
第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢ 中心线：经股骨中点垂直射入探测器中心。
第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢显示部位： 股骨及两端关节 正位影像 。
第四节 骨骼系统摄影
股骨侧位
➢ 体 位：侧卧，大腿外侧贴紧床面，股骨矢状 面与床面平行。对侧臀部垫起，膝部弯曲上抬， 足踏床面，保持身体稳定。
➢ 中心线：经股骨所包括部分的中点垂直射入。
第四节 骨骼系统摄影
跟骨侧位
➢ 体 位：坐位或侧卧，足跟外侧紧贴探测器，胶片
后缘包括跟骨后部，下缘包括足底部 。
➢ 中心线：经跟骨内侧面中点垂直射入。
第四节 骨骼系统摄影
➢显示部位： 跟骨及距跟关 节、跟骰关节 侧位影像 。
第四节 骨骼系统摄影
跟骨轴位
➢ 体 位：仰卧或坐位，下肢伸直，跟骨紧贴探测 器，足矢状面垂直于探测器。对侧膝部弯曲，脚 踏床面，支撑身体稳定。用布带将被检侧足尖向 后拉，使踝关节背屈 。

头颅后前位摄影体位患者俯卧于摄影台上，两肘弯曲，两手放于身体两侧或头旁。

踝部下方垫以沙袋，将足稍抬高，可使患者较舒适。

头颅正中面对台面中线并垂直于台面，前额和鼻紧靠台面，使听毗线与台面垂直。

暗盒上缘超出头颅，下线包括下颌骨，或将鼻根放在暗盒中心。

中心线; ①对准枕外隆凸下方3cm处，与暗盒垂直。

②向足侧倾斜15o～20o角，通过鼻根射入暗盒。

用途常规位置。

如观察前额和眼眶病变，应以中心线向足侧倾斜摄影。

头颅前后位摄影体位患者仰卧于摄影台上，两臂放于身旁，头颅正中面对台面中线并与之垂直。

下颌稍内收，使听毗线与台面垂直，左右两侧外耳孔与台面距离相等。

暗盒上缘超出头顶，下线包括下颌骨。

中心线对准眉间，与暗盒垂直。

用途常规位置。

适用于患者意识不清而不宜于俯卧位摄影者，或同时需要检查内耳等部位者。

头颅侧位摄影体位患者俯卧于摄影台上，头侧转，被检测紧靠台面。

对侧前胸用沙袋垫高，肘部弯曲，用前臂支撑身体，头颅矢状面与台面平行，瞳间线与台面垂直，头颅摆成完全侧位。

暗盒上级超出头顶，下级包括下颌骨，或将枕外隆凸与眉间的连线中点放于暗盒中心。

中心线对准外耳孔前上方各2．5cm处，与暗盒垂直。

用途常规位置。

枕骨和颞骨岩部前后位（Towne位）摄影体位患者仰卧于摄影台上．两臂放于身旁。

头颅正中面对台面中线，并与之垂直，下颌内收，使听毗线与台面垂直。

为使患者较为舒适．可用一棉垫垫于枕骨处。

暗盒上缘与头顶相齐，下级低于下颌骨，或将枕外隆凸对暗盒中心上方约5cm处。

中心线向足侧倾斜30o角，对准眉间上方约11cm处，从枕外隆凸下方射出。

用途对检查枕骨和额骨岩部等部位的病变很有价值。

颅底颌下顶位（颅底位）摄影体位患者仰卧于摄影台上，头颅正中面对台面中线。

背部用沙袋垫高，髋关节和膝关节弯曲，使腹部肌肉松弛。

头尽量后仰，使头顶与台面接触，听呲线尽量与胶片平行。

前额用棉垫和沙袋顶住，使头颅保持后仰姿势。

暗盒上缘超出前额部，下线超出枕外隆凸。

二、X线摄影体位 ：X线检查时被检者身体的姿势 （一）基本体位
站立位 坐位 仰卧位 俯卧位 侧卧位 斜位 侧卧水平正位 仰卧水平侧位
《医学影像检查技术》第二章 X线检查基本知识及基本概念
（二）X线摄影体位及命名方法 1.根据X线摄影方向命名
前后位 后前位 左侧位 右侧位 右前斜位 左前斜位 左后斜位 右后斜位 轴位 切线位 2.根据被检者姿势命名 前弓位 蛙形位 3.根据体位设计者的姓氏命名 柯氏位 瓦氏位 许氏位 梅氏位 4.跟据被检者肢体的功能命名 颞下颌关节的张口位 闭口位
2．冠状方向 左右方向（left right；L-R） 右左方向（right left；R-L）
《医学影像检查技术》第二章 X线检查基本知识及基本概念
3．斜方向 左前方向 右前方向 左后方向 右后方向
4．水平方向 5．轴方向
上下方向 下上方向 6．切线方向
《医学影像检查技术》第二章 X线检查基本知识及基本概念
《医学影像检查技术》第二章 X线检查基本知识及基本概念
第二节 X线摄影方向、摄影体位的
基本知识及基本概念
《医学影像检查技术》第二章 X线检查基本知识及基本概念
一、X线摄影方向：X线摄影时，X线中心线 投射于被检肢体的方向
1． 矢状方向 前后方向（anteroposrior；P-A）
《医学影像检查技术》第二章 X线检查基本知识及基本概念

1.胸部后前位片检查胶片尺寸：14Ⅹ17.根据身高大小灵活选用。

投照体位：患者背向球管站立于平板面前，前胸紧贴平板，双手背放在髂骨上，肩部下垂、上臂内旋（拉开肩胛骨），头稍后仰，下颌置平板上缘之上。

中心线：对准胸5水平射入胶片，深吸气后闭气曝光。

显示：胸部正位像，包括两侧胸廓、肺野、肋膈角、纵隔、心脏及横膈。

2.胸部侧位检查14Ⅹ17平板投照体位：患者侧立平板前，患侧紧贴平板，两臂屈肘高举、交叉抱头、前、后胸壁置于平板内缘，上缘包括颈7。

中心线：经胸5高度胸壁前后中点垂直射入，深吸气后闭气曝光。

显示：胸部侧位片像、主要观察心脏后方肺组织，前肋膈角，结合正位确定病变部位，对纵隔显示较好。

3.心脏正位片14Ⅹ17平板投照体位：同胸片正位片。

中心线：对准胸6水平射入，平静呼吸下闭气曝光。

胶位片距：180-200cm（远达、减少放大）。

4、右前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转、右肩紧贴平板，身体冠状面与平板成45～550角，左手高举抱头，右肘弯曲、平板上缘达右肩部上2.0cm。

中心线：经左腋后线胸5-6高度垂直射入，曝光前服钡剂两口，待服第2口钡后闭气曝光。

距离：150cm.5.左前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转，左肩贴近平板，身体冠状面与平板成55-650角，右手高举抱头，左肘弯曲，平板上缘超过左肩1.5cm.中心线：经右腋后线相当于胸5-6垂直射入，平静呼吸下闭气曝光。

距离150cm。

6.腹部仰卧位前后位（正位）14Ⅹ17平板投照位置：患者仰卧摄影台上，正中矢状面与台面垂直并与台面中心线重合，平板下缘超出耻骨联合下5cm。

中心线：经剑突与耻骨联合上缘连线的中点垂直射入，深吸气后曝光。

距离：90cm..7、腹部站立前后位胶片：平板立前后位片体位：患者面向球管站立于平板前，腰背部紧贴平板，身体正中矢状面与垂直25并重合于平板中心线，两手放于两侧，下缘包括耻骨联合。

。从足侧向头侧倾斜角度称为向头侧倾斜； 反之则为向足倾斜。
实用文档
4. 水平方向 X 线束（中心线）与地面平行呈水平 方向射入被检部位时，摄影方向称为 水平方向。
5. 轴方向 X 线束（中心线）与被检者的组织、 器官长轴平行或近似平行的摄影方向
称 为轴方向。
实用文档
二、 摄影步骤
1、X线摄影机性能了解
X线摄影体位方向、 步骤和定位投照
刘欣
实用文档
一、摄影体位方向
（一）解剖学姿势 人体直立，两眼向前方平视，两下肢并
拢，足尖向前，两上肢下垂至躯干两侧， 掌心向前。（在摄影工作和阅拍片时，无 论被检者处于何种体位，都依标准姿势作 为定位的依据。）
实用文档
（二）解剖学的基准线 1 . 垂直线 与人体水平线垂直的线。 2 . 水平线 人体直立下，与地面平行的线。 3 . 正中线 将人体左右等分的线。 4 . 矢状线 与水平线相交，与正中线平行的线。 5 . 前额线 于矢状线垂直相交，将人体前后分 开的线。
实用文档
⑵ 左前斜位 ：被检者身体左侧
朝
前倾斜紧贴板面或台面。右
侧
°
远离板面或台面，冠状面与 板
面或台面倾斜一定角度。如：
胸部第二斜位，倾斜60°观 察
实用文档
（3）右后斜位：被检者身体右
后倾斜，背侧朝向板面 台
面；左侧远离板面或台 ，
使冠状面与台面形成一 角
度。
实用文档
侧 或台 面， 定角
（4）左后斜位：被检者身体左
内旋位，向外做旋转 为外
旋位。
9. 内收、外展位：当关节沿冠状面活动，关
面方
节组成骨向正中矢状
实用文档
（五）摄影方向 1. 矢状方向

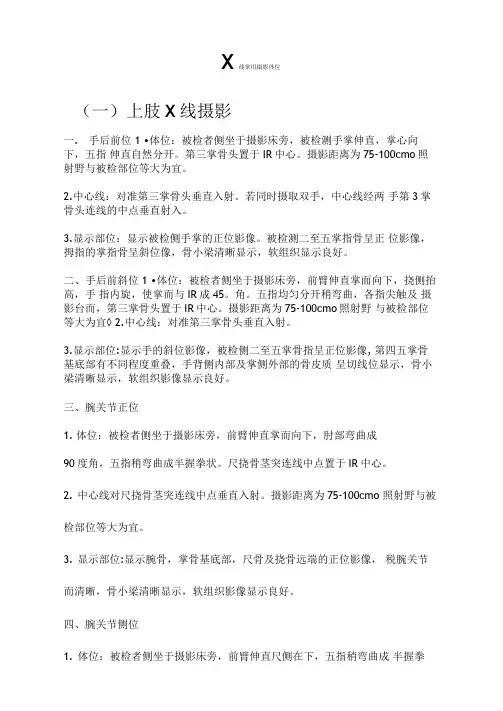

X线常用摄影体位（一）上肢X线摄影一.手后前位 1 •体位：被检者侧坐于摄影床旁，被检测手掌伸直，掌心向下，五指伸直自然分开。

第三掌骨头置于IR中心。

摄影距离为75-100cmo照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

若同时摄取双手，中心线经两手第3掌骨头连线的中点垂直射入。

3.显示部位：显示被检侧手掌的正位影像。

被检测二至五掌指骨呈正位影像，拇指的掌指骨呈斜位像，骨小梁清晰显示，软组织显示良好。

二、手后前斜位 1 •体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，挠侧抬高，手指内旋，使掌而与IR成45。

角。

五指均匀分开稍弯曲，各指尖触及摄影台而，第三掌骨头置于IR中心。

摄影距离为75-100cmo照射野与被检部位等大为宜◊ 2.中心线：对准第三掌骨头垂直入射。

3.显示部位:显示手的斜位影像，被检侧二至五掌骨指呈正位影像, 第四五掌骨基底部有不同程度重叠，手背侧内部及掌侧外部的骨皮质呈切线位显示，骨小梁清晰显示，软组织影像显示良好。

三、腕关节正位1.体位：被检者侧坐于摄影床旁，前臂伸直掌而向下，肘部弯曲成90度角，五指稍弯曲成半握拳状。

尺挠骨茎突连线中点置于IR中心。

2.中心线对尺挠骨茎突连线中点垂直入射。

摄影距离为75-100cmo 照射野与被检部位等大为宜。

3.显示部位:显示腕骨，掌骨基底部，尺骨及挠骨远端的正位影像，税腕关节而清晰，骨小梁清晰显示，软组织影像显示良好。

四、腕关节侧位1.体位：被检者侧坐于摄影床旁，前臂伸直尺侧在下，五指稍弯曲成半握拳状，尺骨茎突置于IR中心。

照射野包括尺挠骨远端和掌骨远端，摄影距离为75-100cmo照射野与被检部位等大为宜。

2.中心线经挠骨茎突垂直入射。

3.显示部位:显示腕关节，掌骨基底部，尺骨及槎骨远端的侧位影像。

腕骨重叠较多，月骨显示较为清晰，腕部诸骨骨小梁清晰显示，软组织影像显示良好。

八、前臂前后位1.体位：被检者侧坐于摄影床旁，肩部放低，前臂伸直掌而向下，五指稍弯曲成半握拳状（或掌心向上前臂长轴与探测器长轴平行）。

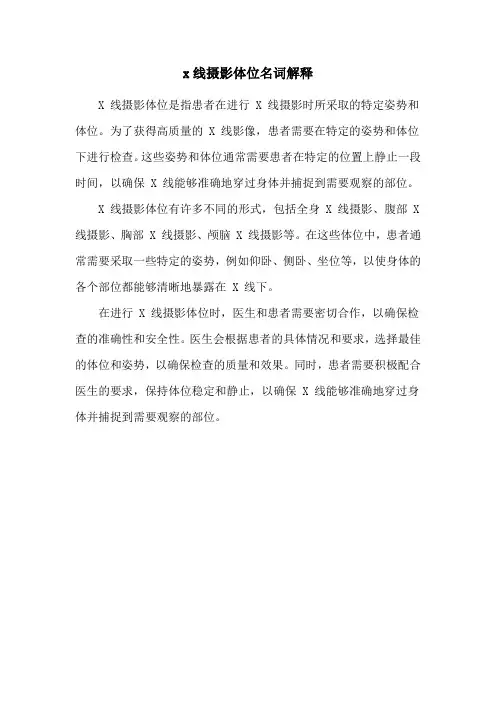

x线摄影体位名词解释
X 线摄影体位是指患者在进行 X 线摄影时所采取的特定姿势和体位。

为了获得高质量的 X 线影像，患者需要在特定的姿势和体位下进行检查。

这些姿势和体位通常需要患者在特定的位置上静止一段时间，以确保 X 线能够准确地穿过身体并捕捉到需要观察的部位。

X 线摄影体位有许多不同的形式，包括全身 X 线摄影、腹部 X 线摄影、胸部 X 线摄影、颅脑 X 线摄影等。

在这些体位中，患者通常需要采取一些特定的姿势，例如仰卧、侧卧、坐位等，以使身体的各个部位都能够清晰地暴露在 X 线下。

在进行 X 线摄影体位时，医生和患者需要密切合作，以确保检查的准确性和安全性。

医生会根据患者的具体情况和要求，选择最佳的体位和姿势，以确保检查的质量和效果。

同时，患者需要积极配合医生的要求，保持体位稳定和静止，以确保 X 线能够准确地穿过身体并捕捉到需要观察的部位。

湘南学院 医学影像系 胡芳
（十三）肘关节正位
【摄影目的】 用于肘关节、尺桡骨近端、肱骨远端和肘部软组织的病 变。
【摄影体位】 患者侧身坐于摄影床一端，肘关节伸直，背侧在下。尺 骨鹰嘴突置于探测板中心，肘部背侧紧靠探测板。患者身体稍向患侧倾 斜，以使肘部保持正确的前后向，肩部放低，上臂及前臂尽量靠近探测 板。若肘关节不能伸直，应使上臂和前臂与摄影床的成角相等。
【中心线】 中必线对准髌骨下后 缘垂直射入探测板。
【摄影距离】100CM 【摄影条件】50KV，8mAs
【体位显示标准】 ①显示显示膝关节侧位影像。②股骨
内、外髁影像重叠，髌骨侧位影像显示良好。③膝关节 间隙影像显示清晰。④软组织影像显示良好。
（十八）髋关节前后位
【摄影目的】 髋关节及髋部软组 织病变
【摄影体位】 被检者仰卧于摄影 床上，两下肢伸直，足尖向上且 稍内旋，使两拇趾接触，被检侧 髂前上棘与耻骨联合连线中点向 外下作垂线5cm处为髋关节正位摄 影的定位点，此点对准照射野中 心。
【中心线】 中心线对准定位点垂 直射入探测板。
【摄影距离】100CM 【摄骨正位影像。 ②肩锁关节和胸锁关 节影像显示清晰。
（十）膝关节前后位
【摄影目的】 膝关节及其邻 近组织病变
【摄影体位】 被检者仰卧或 坐于摄影床上，被检侧下肢伸 直且稍内旋，足尖向上，腘窝 靠近探测板，髌骨下缘置于照 射野中心，小腿处可用沙袋固 定。
【中心线】 中心线对准髌骨 下缘垂直射入探测板。
清晰。 ②肘部软组织影像显示良好。
•肘关节侧位
（十八）肩关节前后位
【摄影目的】 用于观察肩关节、肩锁关节 病变。
【摄影体位】 患者仰卧于摄影床上，被检 侧上肢伸直稍向外展，手掌向上，将对侧 肩部和髋部用沙袋或枕头稍垫高，头部转 向检侧，使检侧肩部紧靠摄影床面。照射 野上缘超出肩部上方软组织2cm，外缘超出 上臂软组织，前臂以沙袋固定。肩胛骨喙 突置于照射野中心。

【影像显示】第2～5 掌指骨正位影像，拇 指掌指骨呈斜位像； 骨小梁清晰显示，周 围软组织层次可见。
2.手侧位 【摄影目的】观察手部软组织内异物的位置。 【体位设计】被检者侧坐于摄影床一端，被检侧腕关节及 指伸展，拇指位于其余四指前方，小指及第5掌骨靠近IR， 手掌与IR垂直，第5掌骨头置于照射野中心。 【中心线】对准第2掌骨头垂直射入。 【照片显示】第2～5掌骨、指骨相互重叠的侧位影像，拇 指正位影像。
【影像显示】显示腕关节正 位及周围软组织像，腕关节 诸骨骨小梁清晰显示，周围 软组织层次可见。
7.腕关节侧位
【摄影目的】观察腕骨、掌骨近端、尺桡骨远端的骨 质、关节及软组织侧位影像。 【体位设计】被检者侧坐于摄影床一端，被检侧手呈 半握拳或伸直，腕部尺侧在下，手冠关面与IR垂直， 尺骨茎突置于IR中心。上缘包括掌骨，下缘包括尺桡 骨远端 【中心线】中心线对准桡骨茎突垂直射入。
【影像显示】显示肱骨远端及 尺、桡骨近端正位及周围软组 织像，肘关节间隙清晰，鹰嘴 窝位于肱骨内外髁正中稍偏尺 侧，呈三角形密度减低区；骨 小梁清晰显示，周围软组织层 次可见。
12.肘关节侧位
【摄影目的】观察组成肘关节各骨及相互关系的侧位骨质、 形态情况。 【体位设计】被检者侧坐于摄影床一端，被检侧肘关节屈曲 约呈90°角，手呈侧位姿势，肩部向下与肘部相平，前臂近 端及肘部和肱骨远端呈侧位，尺侧在下，紧贴IR，肱骨内上 髁置于IR中心。 【中心线】中心线对准肱骨外上髁垂直射入IR。
【影像显示】被检侧1～5 掌指骨斜位影像，第4、5 掌骨基底部有不同程度重 叠，背侧内部及掌侧外部 的骨皮质呈切线投影；骨 小梁清晰显示，周围软组 织层次可见。
4.手前后斜位 【摄影目的】 观察各掌、指骨斜位结构和骨质情况。 此位置用于手后前斜位有困难被检者。 【体位设计】 被检者侧坐于摄影床一端，被检侧手呈 侧位，然后外旋使手背与IR约呈45°角，各手指自然分 开，第4、5指骨背侧触及IR，第3掌骨头置于IR中心， IR上缘包括指骨软组织，下缘包括腕关节。 【中心线】 中心线对准第3掌骨头垂直射入。

普通X线摄影体位显示标准一.胸部后前位：1、包括胸廓、全部肺野及两侧肋膈角；2、两侧胸锁关节对称，肩胛骨位于肺野外方；3肺野密度适中，肺尖显示在锁骨上方，纵膈内1-4胸椎显示清晰；4、肺门位于肺内带中部，肺纹理由肺门呈放射状伸向肺野，层次清晰；5、肺纹理、肋骨、膈肌及心脏边缘锐利；6、心脏居中偏左；7、高千伏显示层次丰富、与肋骨纵膈与心脏等重叠肺组织显示清晰，气管和支气管的形态和管壁显示良好，心脏及大血管边界较锐利。

二.胸部侧位片：1、胸片包括肺尖膈肌及前后胸壁；2、胸骨及胸椎呈侧位缘；3、从颈部到气管分叉部，能连续追踪到气管影像；4、心脏大血管居中偏前；5、心前、后间隙肺野清晰，食管显影时位于心影后方。

三.手正位：显示第2-5掌、指骨正位影像，拇指的掌、指骨斜位像。

四.手斜位：显示第2-5掌、指骨斜位像。

五.腕关节正位：1、显示腕骨、掌骨基底部、尺骨及桡骨远端的正位影像；2、腕桡关节面清晰。

六.腕关节侧位：1、显示腕骨、掌骨基底部、尺骨及桡骨远端的侧位影像；2、腕骨重叠较多，月骨显示较为清晰。

七.尺桡骨正位：显示尺、桡骨正位影像。

八.尺桡骨侧位：显示尺、桡骨侧位影像。

九.肘关节正位：显示肘关节正位影像，关节间隙清晰。

十.肘关节侧位：1、显示肘关节侧位影像；2、关节间隙清晰；3、肱骨两髁影像相重叠。

十一、肱骨正位：显示肱骨正位影像。

十二、肱骨侧位：显示肱骨侧位影像。

十三肩关节正位：显示肩关节正位影像，关节间隙显示清晰。

十四、肩胛骨正位：显示肩胛骨正位影像。

十五、锁骨正位：1、显示锁骨正位影像；2、肩锁关节及胸锁关节影像显示清晰。

十六、足正位：显示趾骨、跖骨及部分跗骨正位影像。

、十七、足斜位：显示足部xx斜位影像。

十八、跟骨侧位：1、显示跟骨侧位影像；2、跟骨形态、骨质，跟骨关节、跟距关节。

十九、踝关节正位：1、显示踝关节正位影像；2、关节间隙清晰。

二十、踝关节侧位：1,显示踝关节侧位影像；2、踝关节xx影像显示清晰。

肩锁关节后前位
位置：患者直立于摄片架前，面向暗盒，两足分开，使身体站稳。二臂下垂，两侧肩锁关节对暗盒中线，身体正中面或脊柱对暗盒纵的中线。患者两手下垂，肩部下垂，锁骨成水平状。
中心线：对准第三胸椎体，与暗盒垂直。
屏气情况：曝光时嘱患者屏气。
显示部位：显示两侧肩锁关节后前位影像。
显示部位：显示肱骨侧位影像。
肱骨穿胸位
位置：患者侧立于摄片架前，被检侧上臂外缘紧*暗盒，肩部下垂。对侧手臂抱头，肩部抬高，使两肩不致重叠。被检侧肱骨外科颈部位对暗盒中心。
中心线：通过对侧腋下，对准被检侧上臂的上1/3处，与暗盒垂直。
屏气情况：曝光时应嘱患者深吸气后屏气。使胸腔内充有多量气体，借以增加对比度，并可给短曝光时间。
中心线：对准肘关节，并与暗盒垂直。
显示部位：此位置能将喙突清晰显示，不与其它骨骼重叠。
肘关节轴位
位置：患者面向摄影台正坐，上臂紧*暗盒。肘部极度弯曲，使手指与肩部相接触。将尺骨鹰嘴突放于暗盒中心上方2.5~3CM处。肩部放低，尽量与肘部相平。
中心线：（1）对准尺骨鹰嘴突上方2.5CM处，与暗盒垂直。（2）向肩部倾斜30度，与前臂垂直，摄入暗盒中心。
中心线：对准内踝上方1CM处，与暗盒平行。
显示部位：显示踝关节的侧位影像，胫腓骨下端互相重叠。
胫腓骨前后位
位置：患者仰卧或坐于摄影台上，下肢伸直，摆成前后位。暗盒上缘包括膝关节，下缘包括踝关节。如病变局限于一端者，可公包括邻近一侧关节，使小腿长轴与片盒中线平行。
中心线：对准下腿中点，与暗盒垂直。
中心线：向肘侧倾斜25~30度，对准第三掌骨底部上约2CM处，射入暗盒中心。
显示部位：显示大多角骨掌面、舟骨、小多角骨、头状骨、钩骨、三角骨和豌豆骨等轴位影像。

X线摄影体位名词解释
X线摄影是一种常用的影像学检查方法，用于帮助医生诊断和治疗各种病症。

在进行X线摄影时，患者需要采取不同的体位，以便将某个部位的影像清晰地呈现出来。

以下是一些常见的X线摄影体位名词及其解释：
正位（正面位）
正位是指患者面向X射线机，胸部或腹部贴紧摄影板，使得X射线垂直穿过身体并投影在摄影板上。

这种体位用于检查胸部、腹部和盆腔等区域。

侧位
侧位是指患者侧身，使得X射线从侧面垂直穿过身体并投影在摄影板上。

这种体位通常用于检查胸部、脊柱和四肢等区域。

斜位
斜位是指患者身体在正位和侧位之间倾斜一定角度，以改变X射线的入射角度和投影方向。

斜位可以帮助医生更好地观察某些结构或病变。

前后位
前后位是指患者面向或背对X射线机，使得X射线从前方或后方穿过身体并投影在摄影板上。

这种体位常用于检查头部、脊柱和四肢等区域。

斜位（RPO、LPO）
RPO（右前斜位）和LPO（左前斜位）是指患者身体倾斜一定角度，使得X射线从右前方或左前方穿过身体并投影在摄影板上。

这种体位常用于检查肝脏、胆囊等区域。

俯卧位
俯卧位是指患者躺在胸部朝下的姿势，使得X射线从背后穿过身体并投影在摄影板上。

这种体位常用于检查背部、腰椎和骨盆等区域。

仰卧位
仰卧位是指患者躺在背部朝上的姿势，使得X射线从腹部或头部正对身体并投影在摄影板上。

这种体位常用于检查胸部、腹部和颅脑等区域。
